XL-21 फिक्स्ड पावर वितरण बक्स स्विचगियर

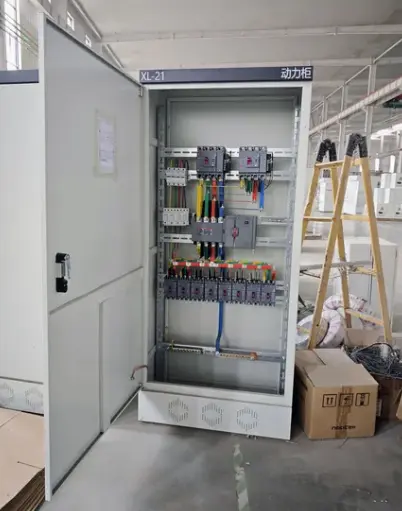

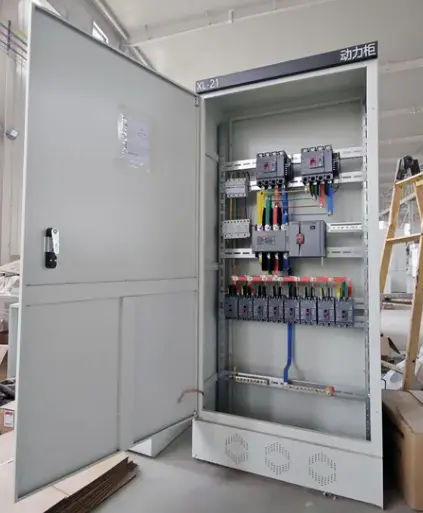

XL-21 फिक्स्ड पावर डिस्ट्रिब्युसन बक्स स्विचगियर भित्तामा माउन्ट गरिएको वा फ्लोर-स्ट्यान्डिङ संलग्न कम भोल्टेज पावर वितरण क्याबिनेट हो, सामान्यतया 630A सम्म मूल्याङ्कन गरिन्छ। यसले एक निश्चित प्रकारको आन्तरिक माउन्टिङ ढाँचाको सुविधा दिन्छ — जसको अर्थ सबै सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, मिटरहरू, र टर्मिनलहरू स्थायी रूपमा आन्तरिक रेलहरू वा माउन्टिङ प्लेटहरूमा माउन्ट गरिएका छन्, फिर्ता लिन सकिने सट्टा।

यो उत्पादनले के गर्छ?

● मुख्य आगमन स्रोतबाट धेरै बहिर्गमन शाखा सर्किटहरूमा विद्युतीय शक्ति प्राप्त र वितरण गर्दछ

● मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs) वा मिनिएचर सर्किट ब्रेकरहरू (MCBs) प्रयोग गरेर डाउनस्ट्रीम उपकरणहरूको लागि ओभरकरेन्ट र सर्ट-सर्किट सुरक्षा प्रदान गर्दछ।

● ढोकामा माउन्ट गरिएका पुश बटनहरू वा चयनकर्ता स्विचहरू मार्फत मोटरहरू, प्रकाश सर्किटहरू, र अन्य लोडहरूको स्थानीय नियन्त्रण सक्षम गर्दछ।

● घरको मिटरिङ र अनुगमन गर्ने यन्त्रहरू जस्तै एमिटर, भोल्टमिटर र डिजिटल पावर मिटरहरू

● मुख्य आगमन स्विच वा सर्किट ब्रेकर प्रयोग गरी सुरक्षित मर्मतसम्भारको लागि सर्किटहरूलाई अलग गर्छ

प्राविधिक प्यारामिटरहरू

मानक र प्रमाणीकरण

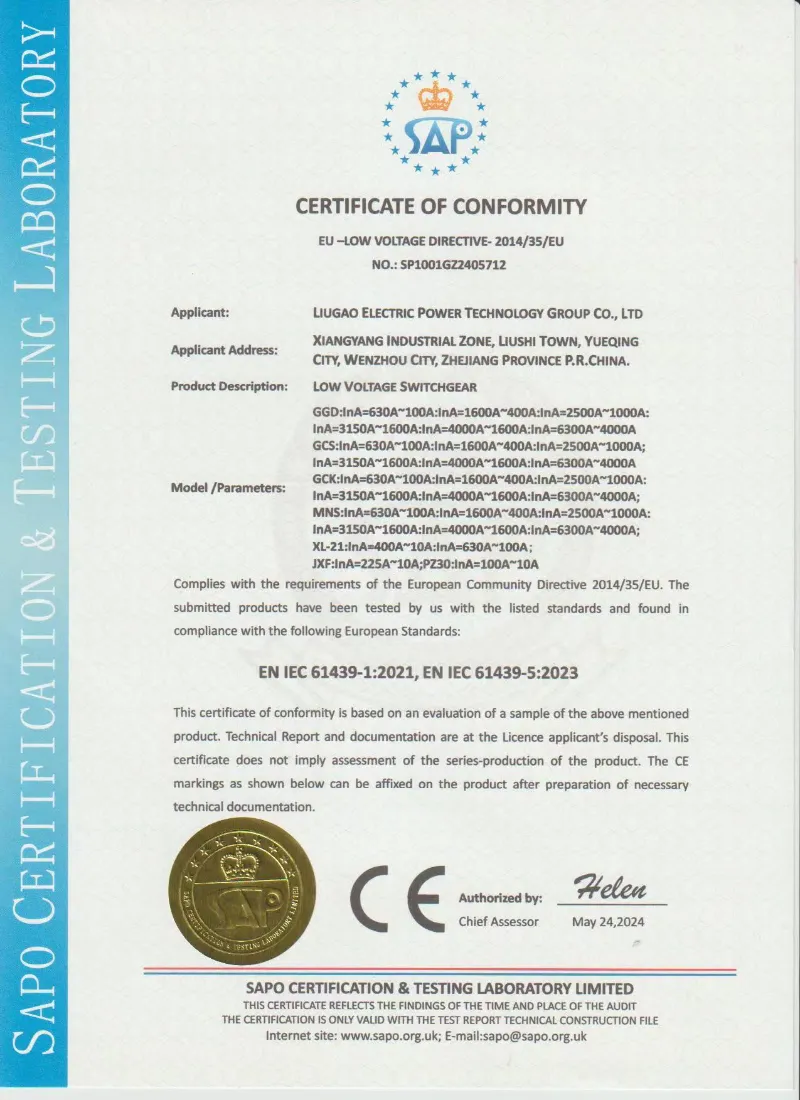

XL-21 फिक्स्ड पावर डिस्ट्रिब्युसन बक्स स्विचगियर IEC 61439, GB/T 7251 र परियोजना-विशेष प्राविधिक आवश्यकताहरू अनुसार निर्माण गर्न सकिन्छ। लुगाओ पावरले ढुवानी अघि कारखानाको नियमित परीक्षणहरूलाई समर्थन गर्दछ, इन्सुलेशन प्रतिरोध परीक्षण, पावर-फ्रिक्वेन्सी प्रतिरोध भोल्टेज परीक्षण, तारहरूको निरीक्षण, मेकानिकल सञ्चालन परीक्षण र दृश्य निरीक्षण सहित।

• IEC 61439 कम भोल्टेज स्विचगियर र कन्ट्रोलगियर असेंबलीहरू
• ISO कारखाना गुणस्तर व्यवस्थापन प्रणाली
• वितरण अघि नियमित परीक्षण रिपोर्ट उपलब्ध छ
• तेस्रो-पक्ष निरीक्षण अनुरोधमा समर्थित
• OEM र परियोजना विशेष अनुकूलन उपलब्ध छ

ठूलो निकासी योग्य विपरीतस्विचगियर, XL-21 एप्लिकेसनहरूको लागि डिजाइन गरिएको हो जहाँ सर्किट परिवर्तनहरू विरलै हुन्छन् र सरलतालाई मोड्युलर लचिलोपनमा मूल्यवान गरिन्छ। यसको निश्चित डिजाइनले कम प्रारम्भिक लागत, सानो पदचिह्न, र सजिलो स्थापना प्रदान गर्दछ। संक्षेपमा, XL-21 वितरण क्याबिनेट सानादेखि मध्यम ऊर्जा वितरणको कार्यक्षेत्र हो — भरपर्दो, जटिल र किफायती।

उत्पादन लाभहरू

XL-21 फिक्स्ड पावर डिस्ट्रिब्युसन बक्स स्विचगियरले धेरै आकर्षक फाइदाहरू प्रदान गर्दछ जसले यसलाई निश्चित वितरण अनुप्रयोगहरूको लागि रुचाइएको छनोट बनाउँछ।

उत्पादन सुविधाहरू

कम भोल्टेज पावर वितरण प्यानलले निम्न विशिष्ट सुविधाहरू समावेश गर्दछ जसले यसलाई प्रतिस्पर्धात्मक स्थिर वितरण बक्सहरू भन्दा फरक पार्छ।

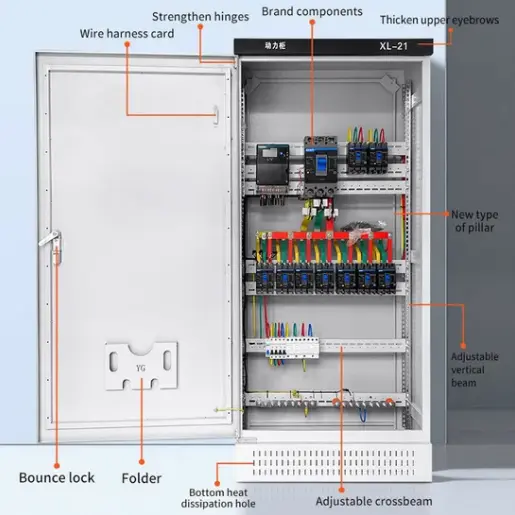

दोहोरो कोटिंग सहितको वेल्डेड फ्रेम: मुख्य फ्रेम 1.5mm देखि 2.0mm कोल्ड-रोल्ड स्टिल सम्म लगातार CO₂ शिल्डेड आर्क वेल्डिङको साथ सबै जोडहरूमा निर्माण गरिएको छ। वेल्डिङ पछि, सम्पूर्ण घेराले RAL 7035 मा degreasing, phosphating, र electrostatic पाउडर कोटिंग (न्यूनतम 70μm) गुजर्छ। यो दोहोरो-तह सुरक्षाले संक्षारक वातावरणमा रिभेटेड वा बोल्ट-एसेम्बल बक्सहरूलाई उल्लेखनीय रूपमा उत्कृष्ट प्रदर्शन गर्दछ।

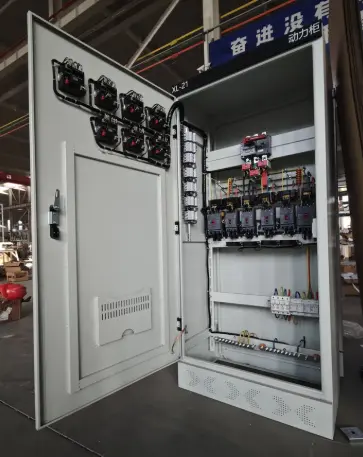

130° खोल्ने हिङ्ग्ड ढोका: अगाडिको ढोकामा 130° खोल्न अनुमति दिने भारी-ड्युटी स्टेनलेस स्टील टिकाहरू लगाइएको छ, साथै DIN मानक ह्यान्डलको साथ तीन-बिन्दु लक गर्ने संयन्त्र (माथि, मध्य, तल)। ढोका नखोली मिटर रिडिङका लागि पारदर्शी उपकरण झ्याल प्रदान गरिएको छ।

हटाउन सकिने साइड र रियर प्यानलहरू: दुबै साइड प्यानल र पछाडिको प्यानल मानक हेक्स कुञ्जी प्रयोग गरेर हटाउन सकिने छन्। यसले स्थापना वा मर्मतसम्भार गर्दा आन्तरिक कम्पोनेन्टहरूमा ३६०° पहुँच गर्न अनुमति दिन्छ — कम लागत वितरण बक्सहरूमा विरलै पाइने सुविधा।

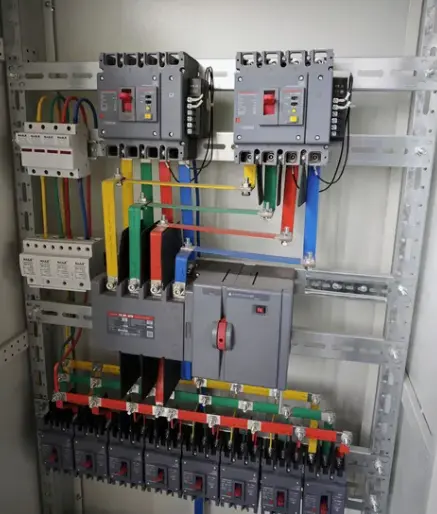

युनिभर्सल माउन्टिङ रेलहरू: आन्तरिक रूपमा, क्याबिनेट दुवै छिद्रित माउन्टिङ प्लेटहरू (स्क्रू-माउन्ट गरिएका यन्त्रहरूका लागि) र शीर्ष-ह्याट DIN रेलहरू (स्न्याप-अन यन्त्रहरूका लागि) लगाइएको हुन्छ। यो दोहोरो-प्रणाली डिजाइन MCCB, MCB, contactor, वा टर्मिनल ब्लक को कुनै पनि ब्रान्ड समायोजन गर्दछ।

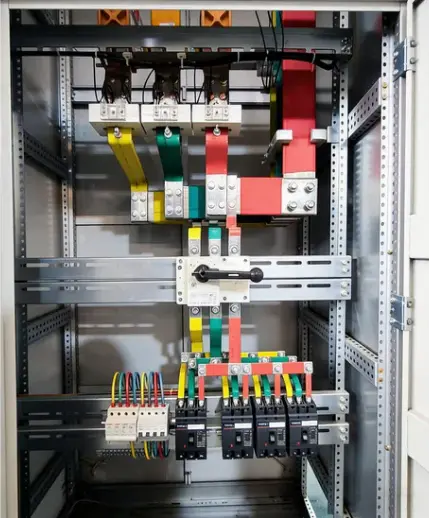

एकीकृत तटस्थ र अर्थ बसबारहरू: कारखाना-स्थापित तामा तटस्थ पट्टी (पूर्ण क्षमता) र अर्थ बार (आधा क्षमता) प्रत्येक 50mm पूर्व-ड्रिल जडान बिन्दुहरू संग, घेराको पूर्ण उचाइ चलाउँछ। साइटमा अलग बसबारहरू थप्न आवश्यक छैन।

केबल व्यवस्थापन प्रणाली: दुबै बायाँ र दायाँ छेउमा ठाडो केबल ट्रफहरू, प्रत्येक हटाउन सकिने कभरहरू। केबल प्रविष्टि/निकास नकआउटहरू माथि, तल, र दुबै छेउको पर्खालहरूमा प्रदान गरिन्छ। एउटा छुट्टै कन्ट्रोल वायरिङ डक्टले कम भोल्टेज तारिङलाई पावर केबलहरूबाट अलग गर्छ।

इनकमिङ आइसोलेसन स्विच डोर इन्टरलकको साथ: मुख्य इनकमिङ स्विच ह्यान्डल मेकानिकली रूपमा अगाडिको ढोकासँग जोडिएको हुन्छ — मुख्य स्विच अफ स्थितिमा नभएसम्म ढोका खोल्न सकिँदैन। यो सुरक्षा सुविधाले प्रत्यक्ष भागहरूसँग आकस्मिक सम्पर्कलाई रोक्छ।

सिल्क-स्क्रिन गरिएको सर्किट लेबलिंग: प्रत्येक सर्किट स्थिति भित्री माउन्टिङ प्लेटमा पहिरन-प्रतिरोधी रेशम-स्क्रिन गरिएको मुद्रण प्रयोग गरी स्पष्ट रूपमा लेबल गरिएको छ। लेबलहरू टाँसिने स्टिकरहरू जस्तै फीका वा छिलका हुँदैनन्।

उत्पादन आवेदन

XL-21 फिक्स्ड पावर वितरण बक्स स्विचगियर निम्न क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

● औद्योगिक प्लान्टहरू - मेसिन पसलहरू, एसेम्बली लाइनहरू, सामग्री ह्यान्डलिङ उपकरणहरू, वेल्डिङ स्टेशनहरू (सामान्यतया 100A–630A फिडरहरू)

● वाणिज्य भवनहरू - शपिङ मल, अफिस फ्लोर, रिटेल स्टोर, रेस्टुरेन्ट (प्रकाश र सामान्य बिजुली वितरण)

● आवासीय परिसरहरू - अपार्टमेन्ट भवन भुइँ वितरण, सामुदायिक सुविधाहरू, पार्किङ स्थल प्रकाश

● पूर्वाधार – सुरुङ प्रकाश, टोल स्टेशन पावर, सडक प्रकाश नियन्त्रण क्याबिनेट

● HVAC प्रणालीहरू - चिलर प्लान्टहरू, एयर ह्यान्डलिङ युनिटहरू, पम्प कोठाहरूका लागि मुख्य वितरण

● अस्थायी साइट पावर - निर्माण ट्रेलरहरू, घटना शक्ति वितरण, चलचित्र उत्पादन सेट

यी सबै परिदृश्यहरूमा, बिजुली वितरण क्याबिनेटले लागत, विश्वसनीयता, र मर्मतको सहजताको सन्तुलन प्रदान गर्दछ जुन अधिक जटिल स्विचगियरसँग मेल खाँदैन।

FAQ

XL-21 स्विचगियरको मूल्याङ्कन गरिएको हालको दायरा के हो?

XL-21 निश्चित शक्ति वितरण बक्स सामान्यतया 100A देखि 630A सम्म परियोजना लोड र सर्किट डिजाइन अनुसार कन्फिगर गर्न सकिन्छ।

के लुगाओले आन्तरिक कम्पोनेन्ट लेआउट अनुकूलित गर्न सक्छ?

हो। हामी तपाईंको एकल-लाइन रेखाचित्र अनुसार MCCBs, MCBs, contactors, मिटरहरू, टर्मिनलहरू, बसबारहरू र केबल प्रविष्टि स्थितिहरूको लेआउट अनुकूलित गर्न सक्छौं।

मैले उद्धरणको लागि के जानकारी प्रदान गर्नुपर्छ?

कृपया मूल्याङ्कन गरिएको भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, आगमन र बाहिर जाने सर्किटहरूको संख्या, ब्रेकर विशिष्टताहरू, सुरक्षा ग्रेड, स्थापना प्रकार, मात्रा र गन्तव्य पोर्ट प्रदान गर्नुहोस्।

तपाईं उत्पादन अघि तारिङ रेखाचित्र प्रदान गर्न सक्नुहुन्छ?

हो। Lugao लेआउट रेखाचित्र, तारिङ रेखाचित्र र प्राविधिक पुष्टिकरण कागजातहरू ग्राहक स्वीकृतिको लागि उत्पादन अघि प्रदान गर्न सक्छ।

के XL-21 क्याबिनेट बाहिरी प्रयोगको लागि उपयुक्त छ?

मानक XL-21 क्याबिनेटहरू मुख्य रूपमा घर भित्र प्रयोग गरिन्छ। बाहिरी अनुप्रयोगहरूको लागि, हामी उच्च आईपी सुरक्षा, वर्षा प्रतिरोधी संरचना र विरोधी जंग कोटिंग अनुकूलित गर्न सक्छौं।

प्याकेजिङ्ग, ढुवानी, बिक्री पछि र सोधिने प्रश्नहरू

प्याकेजिङ र ढुवानी

व्यक्तिगत प्याकेजिङ्ग:प्रत्येक क्याबिनेट VCI एन्टि-रस्ट पेपरमा बेरिएको हुन्छ, त्यसपछि बबल र्याप, त्यसपछि स्ट्रेच फिल्म, र अन्तमा स्टिल एज प्रोटेक्टरहरू सहितको 10mm प्लाईवुड क्रेटमा राखिन्छ।

ढुवानी सर्तहरू:FOB Ningbo, CIF प्रमुख पोर्टहरू, वा Ex-works।

नेतृत्व समय:मानक कन्फिगरेसनहरूको लागि 15 कार्य दिनहरू (10 एकाइहरू सम्म)।

बिक्री पछि सेवा - 1-वर्ष वारेन्टी

●वारेन्टी अवधि:कमिसन भएको 12 महिना वा ढुवानीबाट 18 महिना, जुन पहिले आउँछ।

●कभरेज:फ्रेम वेल्ड क्र्याकिंग, कोटिंग विफलता (गैर-घर्षक), दोषपूर्ण ढोका इन्टरलक, र तारिङ त्रुटिहरू सहित निर्माण दोषहरू।

● बहिष्करण:अनुचित स्थापनाबाट क्षति, मूल्याङ्कन गरिएको वर्तमान भन्दा परको ओभरलोडिङ, भौतिक प्रभाव, निर्दिष्ट नगरिएको रसायनबाट क्षय, वा बल माज्योर।
