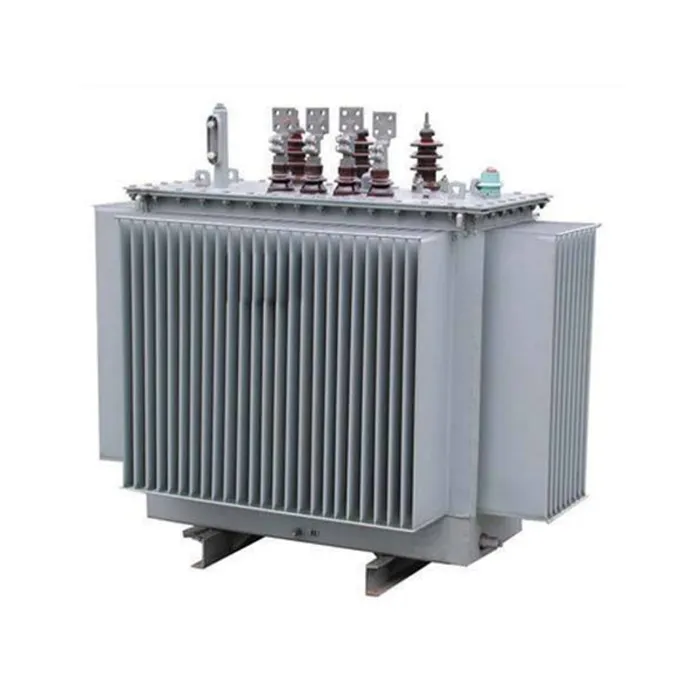

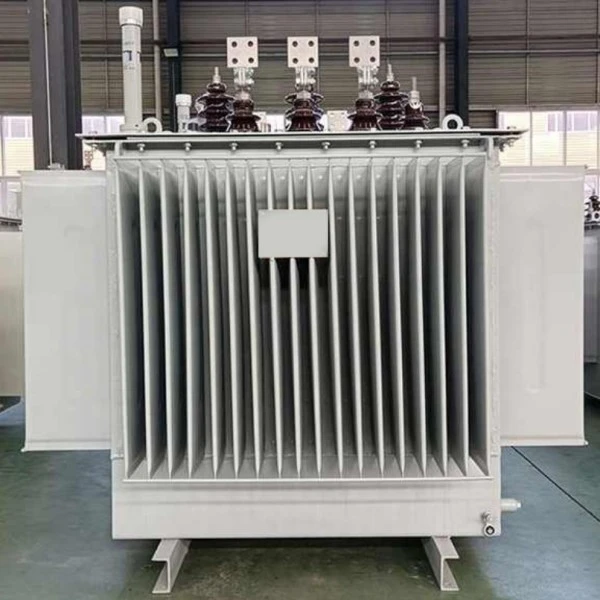

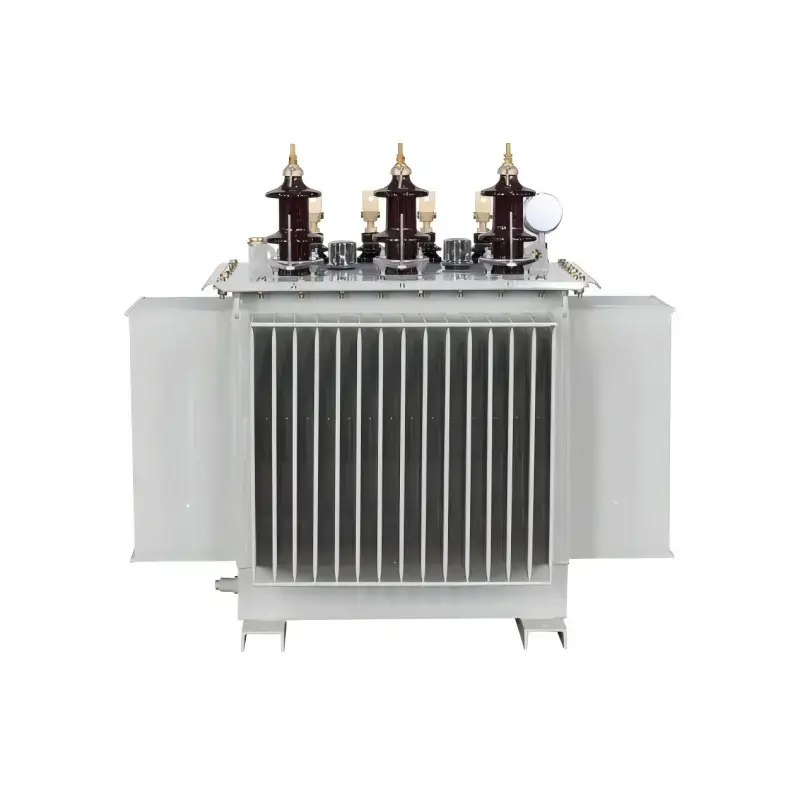

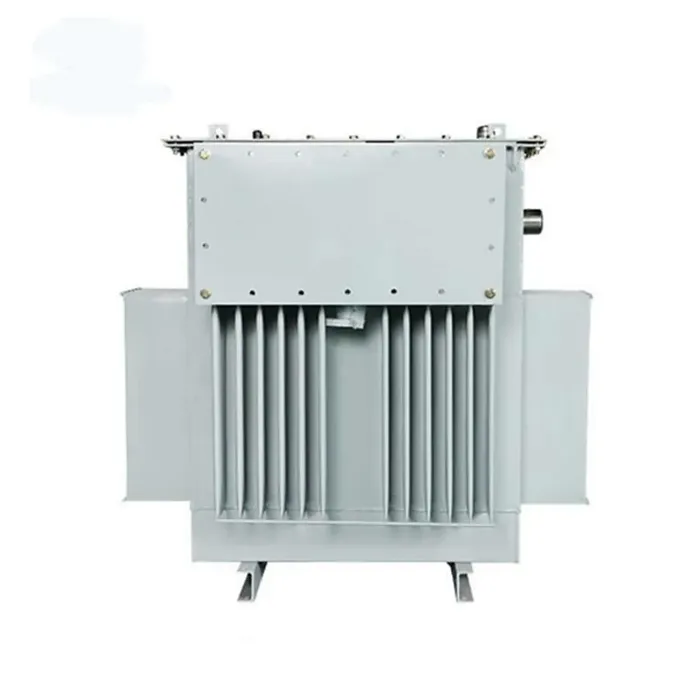

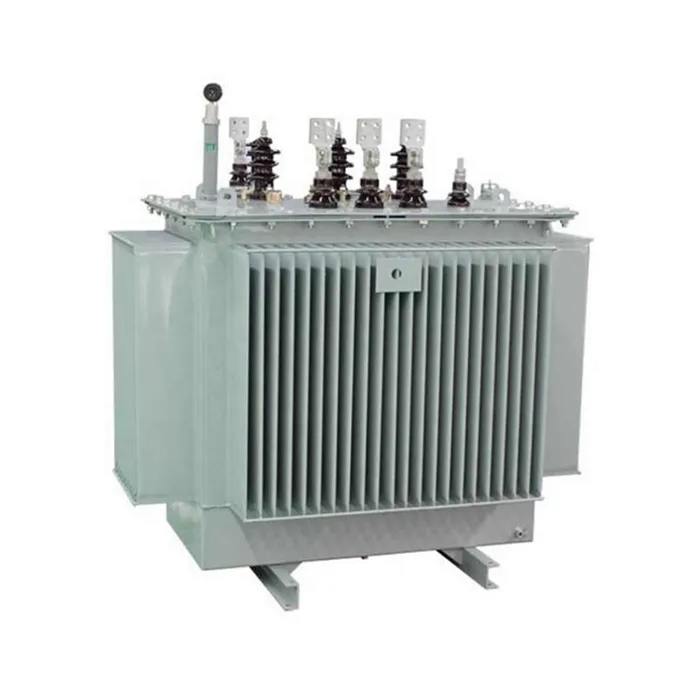

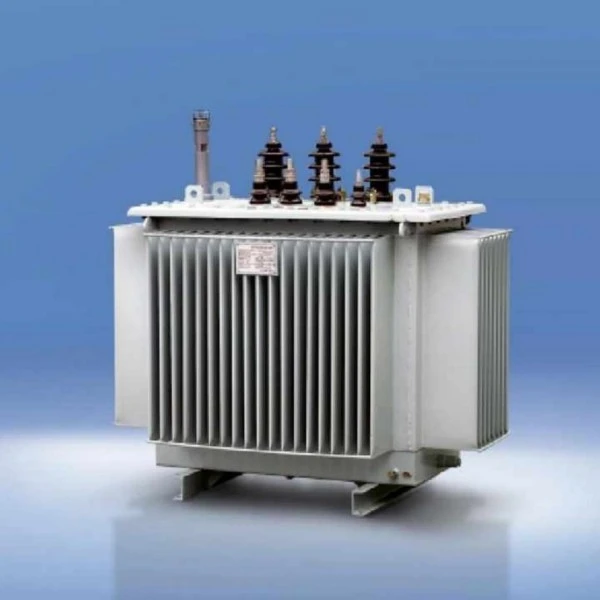

S9 थ्री फेज तेलले भरिएको कम भोल्टेज ट्रान्सफर्मर

हाम्रो कम्पनीको S9 थ्री फेज तेलले भरिएको कम भोल्टेज ट्रान्सफर्मर विशेष गरी कम भोल्टेज पावर वितरण प्रणालीहरूको लागि डिजाइन गरिएको उच्च भरपर्दो पावर उपकरण हो। यो उत्पादन खरिद गर्दा तपाईलाई उच्च गुणस्तरको ट्रान्सफर्मर प्रदान गर्दछ जसले स्थिर कार्यसम्पादनलाई लागत-प्रभावकारितासँग जोड्दछ, औद्योगिक प्लान्टहरू, व्यावसायिक भवनहरू, र आवासीय विद्युत वितरण परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छ। यो उत्पादनले उच्च-गुणस्तरको कोल्ड-रोल्ड सिलिकन स्टिल पानाहरू र उच्च-शुद्धताको तामा विन्डिङहरू प्रयोग गर्दछ। यसको अनुकूलित कोर संरचनाले प्रभावकारी रूपमा हिस्टेरेसिस र एडी वर्तमान घाटा कम गर्छ, दीर्घकालीन स्थिर र भरपर्दो सञ्चालन सुनिश्चित गर्दछ। तेलमा डुबेको इन्सुलेशन शीतलन प्रणालीले उत्कृष्ट तातो अपव्यय र ओभरलोड क्षमता प्रदान गर्दछ, भोल्टेज उतार-चढ़ाव वा महत्त्वपूर्ण लोड परिवर्तनहरूको अवस्थामा पनि स्थिर आउटपुट भोल्टेज कायम राख्छ। पूर्ण रूपमा सिल गरिएको संरचनाले बाह्य नमी र अशुद्धताहरूलाई प्रभावकारी रूपमा अलग गर्दछ, उपकरणको आयु विस्तार गर्दछ र मर्मत आवृत्ति घटाउँछ।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

उत्पादन सुविधाहरू

ऊर्जा कुशल र कम हानि:अघिल्लो S7 शृङ्खलाको तुलनामा, S9 ट्रान्सफर्मरले लगभग 10% को नो-लोड घाटा, लगभग 22% को लोड घाटामा कमी, र लगभग 46% को नो-लोड वर्तमानमा अझ महत्त्वपूर्ण कमीको सुविधा दिन्छ। त्यो समय राष्ट्रिय रूपमा प्रचारित ऊर्जा बचत उत्पादन थियो।

भरपर्दो संरचनात्मक डिजाइन:

कोर:S9 तेलमा डुबेको ट्रान्सफर्मर उच्च गुणस्तरको कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिलबाट बनेको, पूर्ण रूपमा झुकाव तीन-चरण ल्याप संयुक्त कोर संरचनाको प्रयोग गरी, प्रभावकारी रूपमा हानि र आवाज कम गर्दै।

विन्डिङहरू:उच्च-भोल्टेज घुमाउरो बहु-तह बेलनाकार संरचना अपनाउछ, जबकि कम-भोल्टेज घुमाउरो बेलनाकार वा सुधारिएको हेलिकल संरचना अनुदैर्ध्य तेल नलिकाहरू प्रयोग गर्दछ, तापको अपव्यय र मेकानिकल बल बढाउँछ।

बन्धन प्रक्रिया:सबै फास्टनरहरूले सेल्फ-लकिङ एन्टि-लूजिङ नटहरू प्रयोग गर्छन्, र कोर पोजिसनिङ संरचनालाई ढुवानी र दीर्घकालीन सञ्चालनको समयमा स्थिरता सुनिश्चित गर्न थपिएको छ, कोर निरीक्षण र लिफ्टिङ मर्मतसम्भारको आवश्यकतालाई हटाउँदै।

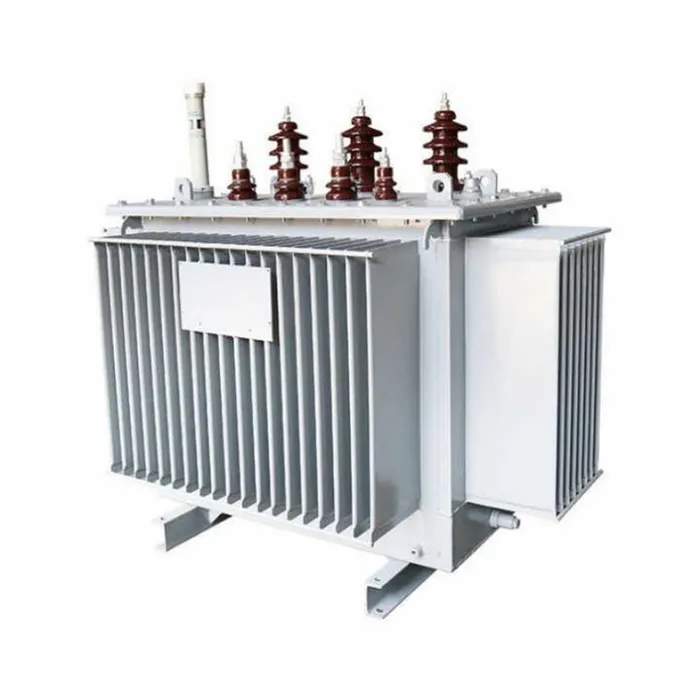

पूर्ण रूपमा सिल गरिएको संरचना (S9-M श्रृंखला):S9 वितरण ट्रान्सफर्मर ट्याङ्की नालीदार प्यानलहरूसँग डिजाइन गरिएको छ जसले तेलको मात्रा परिवर्तनहरूको क्षतिपूर्ति गर्न, परम्परागत संरक्षकलाई हटाएर सास फेर्न सुविधा प्रदान गर्दछ। यो पूर्ण रूपमा सिल गरिएको संरचनाले ट्रान्सफर्मरको तेललाई बाह्य हावाबाट पूर्ण रूपमा अलग गर्छ, प्रभावकारी रूपमा अक्सिजन र आर्द्रता प्रवेशलाई रोक्छ, जसले गर्दा इन्सुलेट तेलको उमेर ढिलो हुन्छ।

व्यापक सुरक्षा संरक्षण: S9 थ्री फेज तेलले भरिएको कम भोल्टेज ट्रान्सफर्मरप्रेशर रिलिफ भल्भ, डायल थर्मोमिटर र ग्यास रिले जस्ता कम्पोनेन्टहरूसँग सुसज्जित, जसले आन्तरिक दबाब धेरै उच्च हुँदा तुरुन्तै दबाब छोड्छ, सुरक्षित उपकरण सञ्चालन सुनिश्चित गर्दछ।

सुविधाहरूको फाइदाहरू

उल्लेखनीय रूपमा कम सञ्चालन लागत:मुख्य फाइदा ऊर्जा दक्षता मा निहित छ। S7 श्रृंखलाको तुलनामा, S9 उत्पादनको सञ्चालन लागत लगभग 19% ले घटेको छ, जसले दीर्घकालीन सञ्चालनमा पर्याप्त बिजुली बचत गर्दछ।

उच्च परिचालन विश्वसनीयता:सुधारिएको कुण्डल अन्त्य समर्थन, नयाँ इन्सुलेशन संरचना, र सर्ट-सर्किट-प्रतिरोधी डिजाइनको साथ, अचानक सर्ट सर्किटहरू सामना गर्ने यसको क्षमता उल्लेखनीय रूपमा बढाइएको छ। यसले राष्ट्रिय मान्यता प्राप्त परीक्षण केन्द्रमा अचानक सर्ट-सर्किट परीक्षणहरू पास गरेको छ, ग्रिड उतार-चढाव जस्ता प्रतिकूल परिस्थितिहरूमा पनि स्थिर सञ्चालन सुनिश्चित गर्दै।

अत्यन्त कम रखरखाव लागत:पूर्ण रूपमा सिल गरिएको संरचनाले यसको सामान्य सेवा जीवनको समयमा ट्रान्सफर्मरको तेललाई प्रतिस्थापन गर्ने आवश्यकतालाई हटाउँछ, मर्मत कार्यको बोझ र लागतहरू घटाउँछ।

उच्च अनुकूलन क्षमता र सौन्दर्य डिजाइन:नालीदार ट्याङ्की डिजाइनले तातो अपव्यय दक्षतामा मात्र सुधार गर्दैन तर स्थापना पदचिह्नलाई कम गर्दै थप कम्प्याक्ट र सौन्दर्यात्मक रूपमा मनपर्ने उत्पादनमा पनि परिणाम दिन्छ।

उत्पादनहरू वातावरण अनुकूल हुन्छन्

आवेदन परिदृश्यहरू

S9 थ्री फेज तेलले भरिएको कम भोल्टेज ट्रान्सफर्मरहरू मुख्य रूपमा टर्मिनल पावर वितरण अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ 10kV वा 35kV उच्च-भोल्टेज बिजुलीलाई 400V कम-भोल्टेज बिजुलीमा रूपान्तरण गर्न आवश्यक हुन्छ। विशिष्ट परिदृश्यहरू समावेश छन्:

संलग्न प्रकार (S9-M श्रृंखला): पेट्रोलियम र रासायनिक प्रशोधन जस्ता उद्योगहरूको लागि विशेष रूपमा उपयुक्त। यी वातावरणहरूमा सामान्यतया तेल र रसायनहरूको ठूलो मात्रा हुन्छ; पूर्ण रूपमा छापिएको संरचनाले प्रभावकारी रूपमा संक्षारक ग्याँसहरू अलग गर्दछ, आन्तरिक कम्पोनेन्टहरू सुरक्षित गर्दछ, र सुरक्षित सञ्चालन सुनिश्चित गर्दछ।

संलग्न नगरिएको प्रकार (S9 श्रृंखला):व्यापक रूपमा औद्योगिक र खनन उद्यमहरू, निर्माण साइटहरू, आवासीय समुदायहरू, व्यावसायिक केन्द्रहरू, एयरपोर्टहरू, रेलवे स्टेशनहरू, र अन्य सामान्य औद्योगिक र नागरिक भवनहरूमा शक्ति वितरण हबहरूको रूपमा प्रयोग गरिन्छ।

पूर्वाधार र कृषि:सामान्यतया सबवेहरू, ड्रिलिंग प्लेटफर्महरू, तेल उत्पादन प्लेटफर्महरू, र शहरी र ग्रामीण कृषि पावर ग्रिडहरूमा विभिन्न उपकरणहरूको लागि स्थिर बिजुली आपूर्ति प्रदान गर्न प्रयोग गरिन्छ।

उत्पादन विवरण

तीन-चरण तेल भरिएको ट्रान्सफर्मरले उत्पादन विवरणहरूमा व्यापक अनुकूलन पार गरेको छ। कोर, कुण्डल, तेल ट्याङ्की, र फास्टनर जस्ता मुख्य घटकहरूको परिष्कृत डिजाइन मार्फत, यसले कम हानि, उच्च विश्वसनीयता, र मर्मत-मुक्त विशेषताहरू प्राप्त गर्दछ।

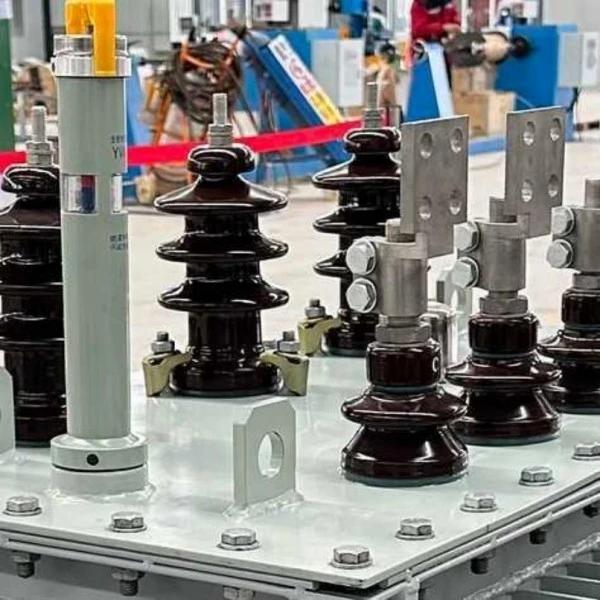

मुख्य घटक संरचना र प्रक्रिया

FAQ

S9 थ्री फेज तेल डुबेको वितरण ट्रान्सफर्मर के हो?

S9 थ्री फेज तेलमा डुबेको वितरण ट्रान्सफर्मर भनेको 6kV, 10kV, 11kV वा 13.8kV, 0.4kV, 0.415kV वा 0.433kV जस्ता कम भोल्टेज बिजुलीमा स्टेप डाउन गर्न प्रयोग गरिने बिजुली वितरण यन्त्र हो। यो व्यापक रूपमा औद्योगिक प्लान्टहरू, व्यावसायिक भवनहरू, आवासीय समुदायहरू, खानी साइटहरू, कृषि पावर ग्रिडहरू र उपयोगिता वितरण प्रणालीहरूमा प्रयोग गरिन्छ।

के S9 तेलमा डुबेको ट्रान्सफर्मरको भोल्टेज अनुपात अनुकूलित गर्न सकिन्छ?

हो। लुगाओले स्थानीय ग्रिड र परियोजना आवश्यकताहरू अनुसार भोल्टेज अनुपात अनुकूलन गर्न सक्छ। सामान्य विकल्पहरूमा 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV र अन्य अनुकूलित भोल्टेज संयोजनहरू समावेश छन्। भेक्टर समूह, ट्याप दायरा, फ्रिक्वेन्सी र सामानहरू पनि अनुकूलित गर्न सकिन्छ।

यो ट्रान्सफर्मरको क्षमताको दायरा कस्तो छ?

S9 तेल-इमर्स्ड वितरण ट्रान्सफर्मर परियोजना आवश्यकता अनुसार विभिन्न मूल्याङ्कन क्षमताहरूमा आपूर्ति गर्न सकिन्छ। सामान्य क्षमताहरूमा 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA र 2500kVA समावेश छन्। तपाईंको लोड मागको आधारमा उपयुक्त मोडेल चयनको लागि कृपया लुगाओलाई सम्पर्क गर्नुहोस्।

S9 र S11 तेलमा डुबेका ट्रान्सफर्मरहरू बीच के भिन्नता छ?

S9 श्रृंखला संग तुलना, दS11 श्रृंखलासामान्यतया कम नो-लोड हानि र राम्रो ऊर्जा बचत प्रदर्शन छ। S9 ट्रान्सफर्मर अझै पनि यसको स्थिर सञ्चालन, परिपक्व डिजाइन र लागत-प्रभावकारिताको कारण धेरै वितरण परियोजनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ। अन्तिम छनोट परियोजनाको बजेट, दक्षता आवश्यकताहरू, स्थानीय स्तरहरू र सञ्चालन अवस्थाहरूमा निर्भर गर्दछ।

के S9 तेलले भरिएको ट्रान्सफर्मर बाहिरी स्थापनाको लागि उपयुक्त छ?

हो। S9 तेल भरिएको ट्रान्सफर्मर बाहिरी स्थापनाको लागि डिजाइन गर्न सकिन्छ। यो एक सील तेल ट्यांक, विरोधी जंग कोटिंग, दबाव राहत भल्भ, थर्मामीटर, तेल स्तर सूचक र परियोजना आवश्यकताहरु अनुसार अन्य सुरक्षा सामान संग सुसज्जित गर्न सकिन्छ। कठोर वातावरणको लागि, कृपया उद्धरण गर्नु अघि उचाइ, परिवेशको तापक्रम, आर्द्रता र प्रदूषण स्तर प्रदान गर्नुहोस्।

यो ट्रान्सफर्मरले कुन शीतलन विधि प्रयोग गर्छ?

S9 तेलमा डुबेको वितरण ट्रान्सफर्मरले सामान्यतया ONAN कुलिङ प्रयोग गर्दछ, जसको अर्थ तेल प्राकृतिक वायु प्राकृतिक कूलिङ हुन्छ। ट्रान्सफर्मरको तेलले तातो स्थानान्तरण गर्न ट्याङ्की भित्र प्राकृतिक रूपमा परिचालित हुन्छ, जबकि बाहिरी ट्याङ्कीको सतहले प्राकृतिक हावा शीतलताको माध्यमबाट ताप फैलाउँछ।

लुगाओले OEM वा अनुकूलित ट्रान्सफर्मर सेवा प्रदान गर्न सक्छ?

हो। लुगाओले OEM र अनुकूलित ट्रान्सफर्मर सेवाहरू प्रदान गर्दछ। अनुकूलन विकल्पहरूमा मूल्याङ्कन गरिएको क्षमता, भोल्टेज अनुपात, फ्रिक्वेन्सी, भेक्टर समूह, ट्यापिङ दायरा, घेरा डिजाइन, ट्रान्सफर्मर सामान, चित्रकारी रंग, नेमप्लेट र प्याकेजिङ आवश्यकताहरू समावेश छन्।

उत्पादन बिक्री पछि सेवा

1. ट्रान्सफर्मर स्थापना भएपछि र साइटमा सञ्चालनमा राखेपछि, यो चुहावट-मुक्त हुने ग्यारेन्टी हुन्छ, र पेन्ट छिल्ने वा फीका नहुने ग्यारेन्टी हुन्छ। एक 5-वर्ष वारेन्टी प्रदान गरिएको छ; वारेन्टी अवधि भित्र सामान्य प्रयोग अन्तर्गत हुने कुनै पनि गुणस्तर समस्या वारेन्टी द्वारा कभर गरिनेछ।

2. सबै उत्पादनहरू आजीवन सेवाद्वारा कभर गरिएका छन्, उत्पादनका सामानहरूको पूर्णता सुनिश्चित गर्दै।

3. सेवा जीवन 30 वर्ष भन्दा कम छैन।

4. उपकरण विफलताको घटनामा, आपूर्तिकर्ताले खरिदकर्ताबाट सूचना प्राप्त गरेको एक घण्टा भित्र प्रतिक्रिया दिनेछ, र प्राविधिक कर्मचारीहरूलाई 24 घण्टा भित्र घरेलु रूपमा साइटमा पठाउनेछ।

सेवा प्रतिवद्धता

1. हाम्रा उत्पादनहरू ISO9001-2015 गुणस्तर व्यवस्थापन प्रणाली आवश्यकताहरू अनुरूप कडा रूपमा निर्मित छन्, कारखाना छोड्नु अघि 100% उत्पादन गुणस्तर सुनिश्चित गर्दै।

2. हाम्रो कम्पनीले ग्राहकको सन्तुष्टि सुनिश्चित गर्न व्यापक पूर्व-बिक्री, बिक्री, र बिक्री पछि सेवा प्रदान गर्दछ।

1. हाम्रो कम्पनीले 60-महिना वारेन्टी प्रदान गर्दछ। कुनै पनि गुणस्तर मुद्दाहरूको घटनामा, हामी 100% ग्राहक सन्तुष्टि सुनिश्चित गर्दै, नि: शुल्क उत्पादन मर्मत वा प्रतिस्थापन गर्नेछौं।

ट्रान्सफर्मरको डिजाइन र परीक्षणले निम्न मापदण्डहरू पालना गर्नुपर्छ:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पावर ट्रान्सफर्मर》

GB/T6451-2015 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि विशिष्टता र प्राविधिक आवश्यकताहरू》

JB/T3837-2010 《ट्रान्सफर्मर उत्पादनहरूको लागि प्रकार पदनाम संकलन गर्ने विधि》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB10237-88 《पावर ट्रान्सफर्मरका लागि इन्सुलेशन स्तर र डाइलेक्ट्रिक परीक्षणहरू - बाह्य इन्सुलेशन एयर क्लियरेन्सहरू》

GB7595-87 《सेवामा ट्रान्सफर्मर तेलको लागि गुणस्तर मानक》

GB7328-87 《ट्रान्सफर्मरका लागि ध्वनि स्तरको मापन》

GB7534-87 《आंशिक डिस्चार्जको मापन》

GB/T15164-94 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि लोडिङ गाइड》

DL/T586-95 《विद्युत उपकरण प्रयोगकर्ताहरूको निर्माण पर्यवेक्षणको लागि प्राविधिक गाइड》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB2536-1990 《ट्रान्सफर्मर तेल》

JB/T56011-92 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि उत्पादन गुणस्तर वर्गीकरण》

ZBK41005-89 《6-220KV ट्रान्सफर्मरको ध्वनि स्तर》
