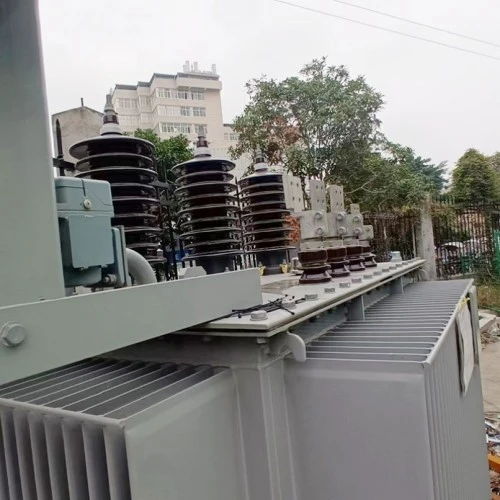

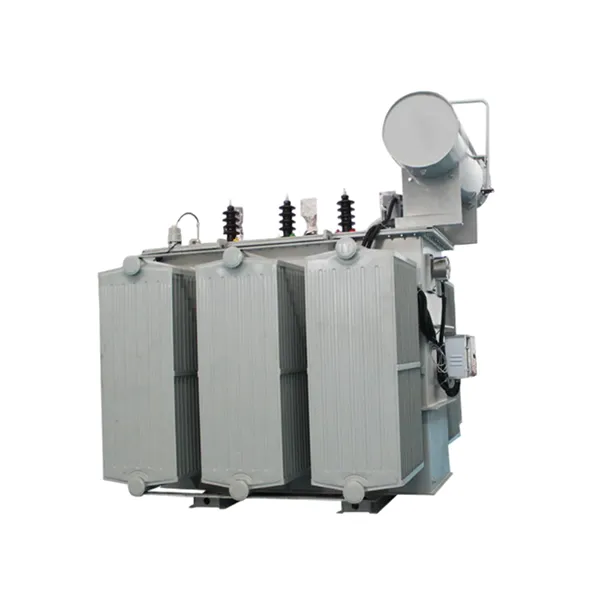

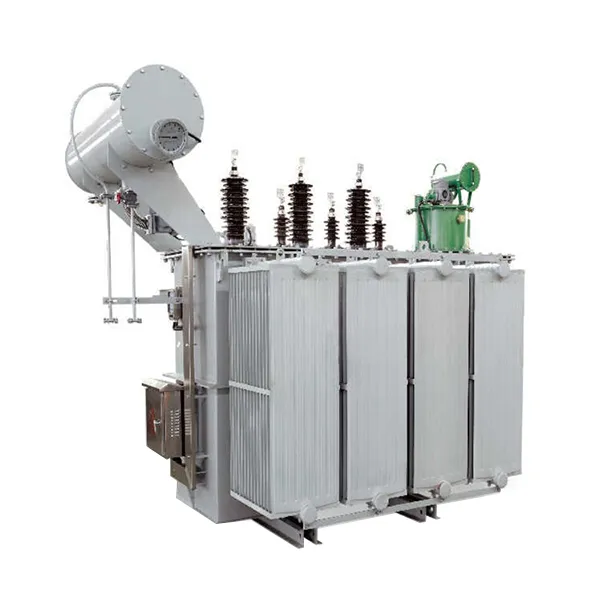

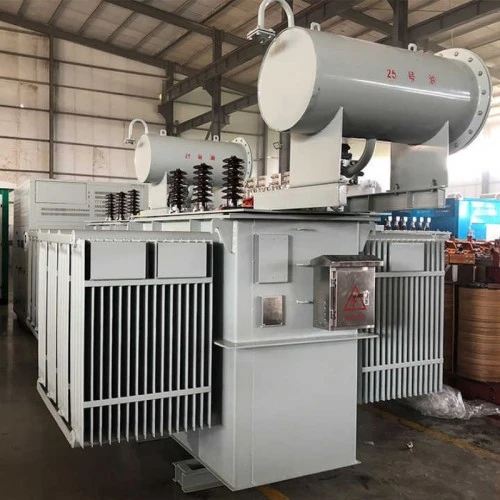

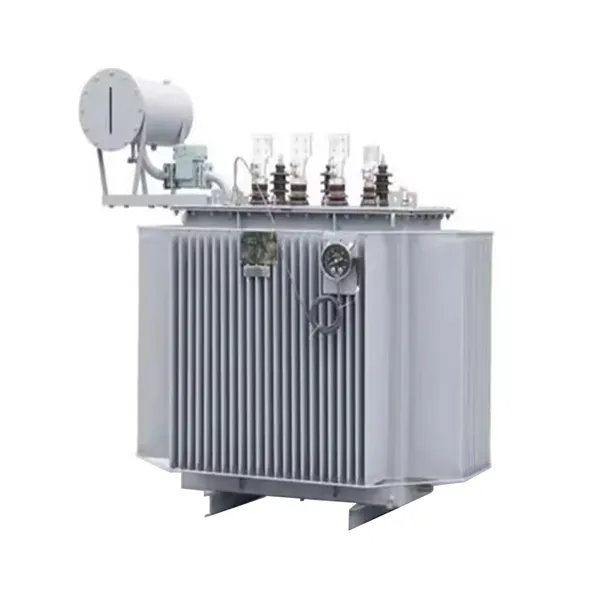

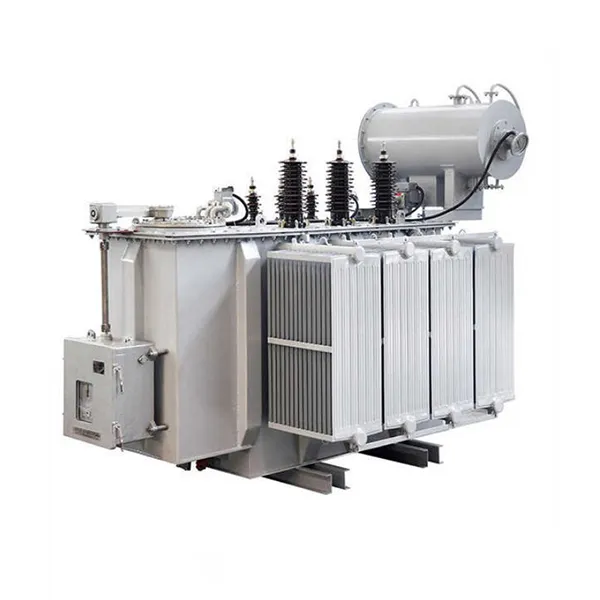

500kva तेल इमर्स्ड आउटडोर हाई भोल्टेज ट्रान्सफर्मर

500kVA मा मूल्याङ्कन गरिएको यो तीन चरणको तेलमा डुबेको बाहिरी उच्च भोल्टेज ट्रान्सफर्मर, 10kV वा 35kV जस्ता उच्च भोल्टेजहरूलाई 0.4kV जस्ता कम भोल्टेज स्तरहरूमा स्टेप डाउन गर्न डिजाइन गरिएको छ, जसले यसलाई टर्मिनल वितरण प्रणालीहरूको लागि आदर्श बनाउँछ। ट्रान्सफर्मरले उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिलबाट स्टेपेड ल्याप जोइन्ट डिजाइनको साथ निर्मित कोर फिचर गर्दछ, जसले प्रभावकारी रूपमा हिस्टेरेसिस र एडी वर्तमान घाटा कम गर्दछ। नो-लोड हानि मानहरूले महत्त्वपूर्ण रूपमा राष्ट्रिय मापदण्डहरू भन्दा बढी प्रदर्शन गर्दछ।

दुबै उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरू अक्सिजन-रहित तामा कन्डक्टरहरूबाट बनेका छन्। लो-भोल्टेज घुमाउरोले लामो समयसम्म तेल नलिकाहरूको साथ पन्नी-घाउको कन्फिगरेसन अपनाउँछ, पर्याप्त रूपमा मेकानिकल बल र सर्ट-सर्किट प्रतिरोध क्षमतामा सुधार गर्दछ। पूर्ण रूपमा सील गरिएको नालीदार ट्यांक डिजाइनले उत्कृष्ट तातो अपव्यय प्रदान गर्दछ जबकि स्वचालित रूपमा तेलको मात्रा परिवर्तनहरूको लागि क्षतिपूर्ति दिन्छ। यो डिजाइनले इन्सुलेट तेल र परिवेशको हावा बीचको सम्पर्कलाई रोक्छ, तेलको अक्सिडेशन र आर्द्रता प्रवेशलाई हटाउँछ, जसले गर्दा सेवा जीवन विस्तार हुन्छ।

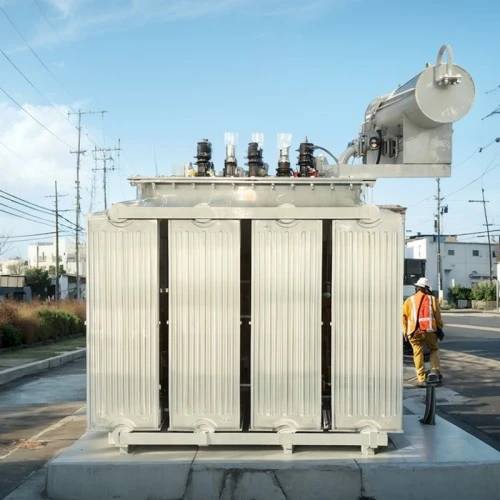

तेलले डुबेको ट्रान्सफर्मरले ग्रिड भोल्टेजको उतार चढावहरू समायोजन गर्न धेरै ट्यापिङ दायराहरू (±5%, ±2×2.5%) समर्थन गर्दछ। यसको कम्प्याक्ट, बलियो निर्माण पोल-माउन्ट गरिएको, प्लेटफर्म, वा ग्राउन्ड-लेभल बाहिरी स्थापनाहरू, विभिन्न मौसमी परिस्थितिहरूमा भरपर्दो प्रदर्शन सुनिश्चित गर्दै।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

उच्च ऊर्जा दक्षता: उच्च पारगम्यता सिलिकन स्टील र एक अनुकूलित कोर संरचना को उपयोग गर्दछ, पारंपरिक उत्पादनहरु को तुलना मा 15% द्वारा नो-लोड घाटा कम गर्दै, उपकरण को जीवनकाल मा मापन योग्य ऊर्जा बचत प्रदान।

पूर्ण रूपमा सिल गरिएको निर्माण: नालीदार ट्याङ्की डिजाइनले संरक्षकको आवश्यकतालाई हटाउँछ, तेल अक्सिडेशन र आर्द्रता अवशोषण रोक्न, मर्मत-मुक्त सञ्चालन सक्षम पार्छ।

सुपीरियर मौसम प्रतिरोध: -25°C देखि +40°C सम्म र 1000 मिटरसम्मको उचाइमा परिवेशको तापक्रममा भरपर्दो रूपमा सञ्चालन हुन्छ। IP54 संरक्षणले धुलो र वर्षाको प्रतिरोध सुनिश्चित गर्दछ।

उच्च सर्ट-सर्किट प्रतिरोध क्षमता: ग्रिड गल्तीहरूमा सुरक्षा सुनिश्चित गर्न सर्ट-सर्किट प्रभाव परीक्षणहरू पार गरिसकेपछि विन्डिङहरू बलियो क्ल्याम्पिङ प्रणालीको साथ मेकानिकली रूपमा प्रबल हुन्छन्।

लचिलो स्थापना: कम्प्याक्ट आयामहरूले पोल-माउन्ट गरिएको, प्लेटफर्म, वा ग्राउन्ड-लेभल स्थापनालाई समर्थन गर्दछ, शहरी र ग्रामीण साइट बाधाहरू दुवैलाई अनुकूलन गर्दै।

मुख्य आवेदन परिदृश्यहरू

शहरी विद्युत वितरण नेटवर्कहरू: आवासीय क्षेत्रहरू, व्यावसायिक जिल्लाहरू, र औद्योगिक पार्कहरूको लागि उपयुक्त जहाँ विश्वसनीय टर्मिनल वितरण आवश्यक छ।

औद्योगिक सुविधाहरू: निर्माण प्लान्टहरू, प्रशोधन लाइनहरू, र भारी मेसिनरीहरूलाई स्थिर कम-भोल्टेज शक्ति प्रदान गर्दछ, सजिलैसँग अस्थिर भारहरू ह्यान्डल गर्न।

नवीकरणीय ऊर्जा परियोजनाहरू: फोटोभोल्टिक र पवन उर्जा उत्पादन प्रणालीहरूमा स्टेप-अप वा वितरण अनुप्रयोगहरूको लागि व्यापक रूपमा प्रयोग गरिन्छ, बाहिरी वातावरणमा बलियो अनुकूलन क्षमताको साथ।

पूर्वाधार निर्माण: एयरपोर्ट, सबवे प्रणाली, अस्पताल, र डाटा केन्द्रहरूमा तैनात गरिएको छ जहाँ उच्च शक्ति आपूर्ति विश्वसनीयता महत्वपूर्ण छ।

अस्थायी र आपतकालीन बिजुली आपूर्ति: कम्प्याक्ट र यातायात योग्य डिजाइनले यसलाई अस्थायी सबस्टेशन वा आपतकालीन मर्मत परिदृश्यहरूको लागि आदर्श बनाउँछ।

उत्पादन विवरण

मूल सामग्री र निर्माण प्रक्रिया

कोर उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टील 45° स्टेपेड ल्याप संयुक्त डिजाइनको साथ प्रयोग गरी निर्मित छ। कोर ल्यामिनेशनहरू सटीक-शीयर गरिएका छन् र टाइट जोडहरू र समान चुम्बकीय मार्गहरू सुनिश्चित गर्न स्वचालित रूपमा स्ट्याक गरिएको छ। कोर अर्ध-सुक्खा गिलास टेपसँग सुरक्षित रूपमा बाँधिएको छ, कम्पन र आवाज कम गर्दै नो-लोड घाटा कम गर्दै।

घुमाउरो संरचना

दुबै उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरू अक्सिजन-रहित तामा कन्डक्टरहरू प्रयोग गरी घाउ हुन्छन्, उच्च विद्युत चालकता र कम प्रतिरोधी हानिहरू प्रदान गर्दै। कम भोल्टेज घुमाउरो एक समान अन्तर-तह इन्सुलेशन र अनुदैर्ध्य तेल नलिका संग एक पन्नी-घाउ कन्फिगरेसन अपनाउँछ, उल्लेखनीय रूपमा यान्त्रिक बल र सर्ट-सर्किट प्रतिरोध क्षमता बढाउँछ।

इन्सुलेशन र शीतलन प्रणाली

उच्च गुणस्तरको खनिज इन्सुलेट तेलले डाइलेक्ट्रिक माध्यम र शीतलक दुवैको रूपमा कार्य गर्दछ, उत्कृष्ट रासायनिक स्थिरता र डाइलेक्ट्रिक शक्ति प्रदान गर्दछ। तेल-पेपर इन्सुलेशन प्रणालीले अवशिष्ट आर्द्रता र हावाका बुलबुलेहरू हटाउन कडा भ्याकुम सुकाउने र तेल भर्ने प्रक्रियाहरू पार गर्दछ, आंशिक डिस्चार्ज इनसेप्शन भोल्टेजलाई मानक आवश्यकताहरू भन्दा माथि सुनिश्चित गर्दछ।

ट्यांक र सील संरचना

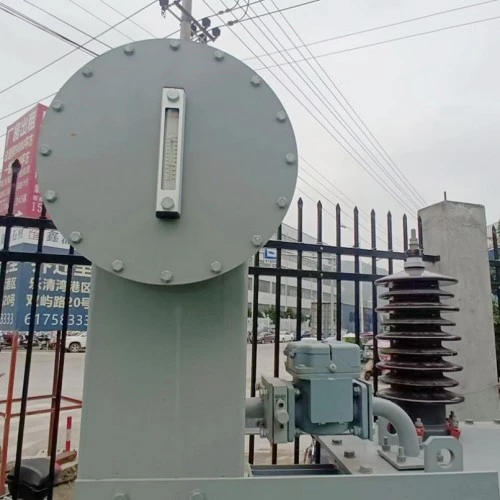

ट्याङ्कीमा नालीदार प्यानल डिजाइन रहेको छ जसले तातो अपव्यय र थर्मल विस्तार क्षतिपूर्ति प्रदान गर्दछ, बाह्य संरक्षकको आवश्यकतालाई हटाउँदै। पूर्ण रूपमा सिल गरिएको संरचनाले ट्रान्सफर्मरको सेवा जीवनभर मर्मत-रहित सञ्चालन सुनिश्चित गर्दै तेलको अक्सिडेशन र आर्द्रता प्रवेशलाई रोक्छ। एक दबाव राहत भल्भ र तेल स्तर गेज मानक सुरक्षा सुविधाहरू रूपमा प्रदान गरिएको छ।

गुणस्तर र परीक्षण आश्वासन

प्रत्येक तेल डुबेको बाहिरी उच्च भोल्टेज ट्रान्सफर्मर वितरण अघि व्यापक दिनचर्या र प्रकार परीक्षणहरू पार गर्दछ, नो-लोड हानि र लोड नोक्सान मापन, सर्ट-सर्किट प्रतिबाधा परीक्षणहरू, प्रेरित ओभर-भोल्टेज प्रतिरोध परीक्षणहरू, आंशिक डिस्चार्ज परीक्षणहरू, र बिजुली आवेग परीक्षणहरू। सबै प्रमुख कार्यसम्पादन सूचकहरूले राष्ट्रिय मापदण्डहरू र IEC विनिर्देशहरू दुवैको आवश्यकताहरू पार गर्दछ, जटिल क्षेत्र परिस्थितिहरूमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दै।

प्रश्नोत्तर: प्रमुख उत्पादन अन्तर्दृष्टिहरू

Q1: 500kVA तेल इमर्स्ड आउटडोर हाई भोल्टेज ट्रान्सफर्मर के हो, र यो कहाँ प्रयोग गरिन्छ?

A: यो ट्रान्सफर्मरले 10kV वा 35kV जस्ता उच्च भोल्टेजहरू तल 0.4kV जस्तै 500kVA क्षमताको कम भोल्टेज स्तरहरूमा स्टेप गर्छ। यो व्यापक रूपमा सहरी वितरण नेटवर्कहरू, औद्योगिक पार्कहरू, नवीकरणीय ऊर्जा परियोजनाहरू, र पूर्वाधार अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ बाहिरी स्थापना र दीर्घकालीन विश्वसनीयता आवश्यक छ।

Q2: यो ट्रान्सफर्मर ऊर्जा कुशल बनाउँछ?

A: ऊर्जा दक्षता उच्च पारगम्यता अनाज-उन्मुख सिलिकन स्टील र एक अनुकूलित कोर संयुक्त डिजाइन को प्रयोग मार्फत हासिल गरिन्छ। यी सुविधाहरूले पारम्परिक उत्पादनहरूको तुलनामा 15% भन्दा बढी नो-लोड घाटा कम गर्छ, जसले ट्रान्सफर्मरको सञ्चालन जीवनमा पर्याप्त बिजुली बचत गर्छ।

Q3: पूर्ण रूपमा छापिएको निर्माणका फाइदाहरू के हुन्?

A: पूर्ण रूपमा छापिएको नालीदार ट्याङ्कीले संरक्षक र श्वासप्रश्वास प्रणालीको आवश्यकतालाई हटाउँछ। यसले इन्सुलेट तेललाई वायुमण्डलीय हावासँग सम्पर्क गर्नबाट रोक्छ, अक्सीकरण र नमी अवशोषणबाट जोगाउँछ। यसले मर्मतसम्भार आवश्यकताहरू घटाउँछ र तेल र ट्रान्सफर्मर दुवैको सेवा जीवन विस्तार गर्दछ।

Q4: यो ट्रान्सफर्मरले सर्ट सर्किट अवस्थाहरूमा कसरी काम गर्छ?

A: 500kVA तेल इमर्स्ड आउटडोर हाई भोल्टेज ट्रान्सफर्मर मेकानिकली प्रबलित घुमाउरो संरचना र बलियो क्ल्याम्पिङ प्रणालीको साथ डिजाइन गरिएको छ। यसले राष्ट्रिय मान्यता प्राप्त परीक्षण प्रयोगशालाहरूमा सर्ट-सर्किट प्रभाव परीक्षणहरू सफलतापूर्वक पार गरेको छ, ग्रिड त्रुटिहरूको समयमा विश्वसनीय प्रदर्शन र सुरक्षा सुनिश्चित गर्दै।

Q5: कुन वारेन्टी र बिक्री पछि समर्थन प्रदान गरिन्छ?

A: हामी सामान्य प्रयोग अन्तर्गत निर्माण दोषहरू ढाकेर 5-वर्षको वारेन्टी प्रस्ताव गर्दछौं। लाइफटाइम प्राविधिक समर्थन र स्पेयर पार्ट्स उपलब्धता प्रदान गरिएको छ। विफलताको अवस्थामा, हामी सूचनाको एक घण्टा भित्र जवाफ दिन्छौं र प्राविधिक कर्मचारीहरू 24 घण्टा भित्र आन्तरिक रूपमा पठाउँछौं। ट्रान्सफर्मर कम्तिमा 30 वर्षको सेवा जीवनको लागि डिजाइन गरिएको हो।

लुगाओ पावर किन रोज्नुहुन्छ?

प्रमाणीकरण र गुणस्तर आश्वासन

ISO 9001: 2008 गुणस्तर व्यवस्थापन प्रणाली प्रमाणित

CE चिन्ह लगाइयो

राष्ट्रिय ट्रान्सफर्मर गुणस्तर पर्यवेक्षण र परीक्षण केन्द्रबाट परीक्षण रिपोर्टहरू टाइप गर्नुहोस्

डेलिभरी अघि 100% नियमित परीक्षण: नो-लोड नोक्सान, लोड हानि, सर्ट-सर्किट प्रतिबाधा, प्रेरित ओभर-भोल्टेज, आंशिक डिस्चार्ज, बिजुली आवेग, र अधिक

प्याकेजिङ र वितरण

प्याकेजिङ: काठको टोकरी वा मौसम प्रतिरोधी लपेटिएको प्याकेजिङ समुद्र, जमिन वा रेल यातायातका लागि उपयुक्त

ढुवानी अवस्था: तेल भरिएको, सिल गरिएको, कारखाना परीक्षण रिपोर्टहरू, निर्देशन पुस्तिकाहरू, र स्थापना रेखाचित्रहरू सहित

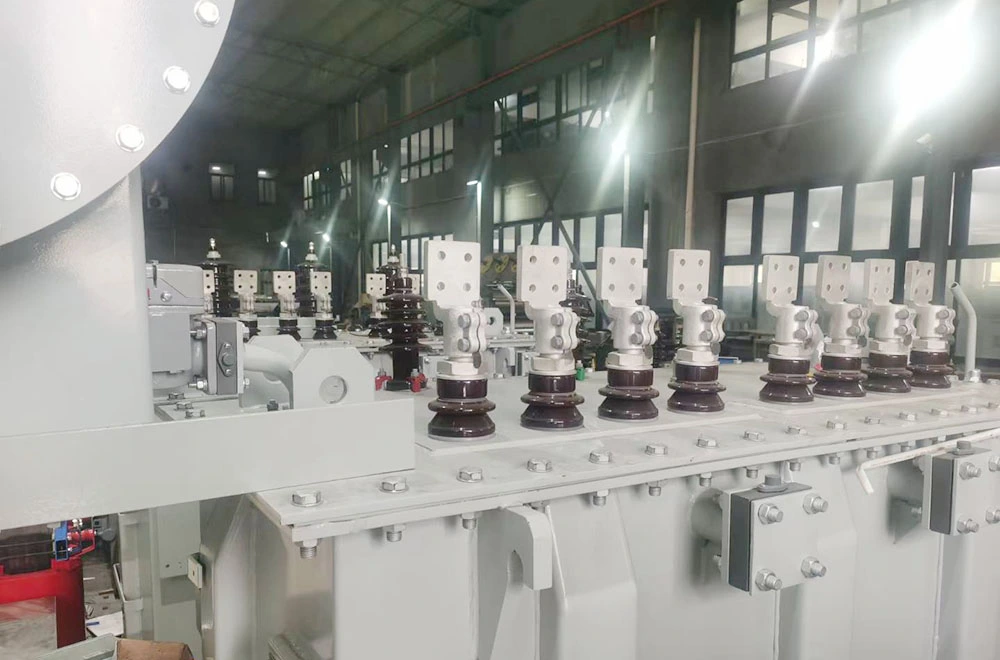

मानक सामानहरू: तेल स्तर गेज, दबाव राहत भल्भ, डायल थर्मामीटर, बुशिंग, ग्राउन्डिङ बोल्ट, र पूरा हार्डवेयर सेट

बिक्री पछि सेवा प्रतिबद्धता

5-वर्ष वारेन्टी: कमिसन पछि सामान्य प्रयोग अन्तर्गत उत्पन्न गुणस्तर मुद्दाहरूको लागि नि: शुल्क मरम्मत वा प्रतिस्थापन।

लाइफटाइम सेवा समर्थन: प्राविधिक सहायता र स्पेयर पार्ट्स उपलब्धता उत्पादन जीवनचक्र भर।

30-वर्ष डिजाइन जीवन: दीर्घकालीन विश्वसनीयता सुनिश्चित गर्न उच्च-ग्रेड सामग्री संग निर्मित।

आपतकालीन प्रतिक्रिया: त्रुटि सूचनाको एक घण्टा भित्र प्रतिक्रिया; 24 घण्टा भित्र घरेलु-साइट सेवा।
