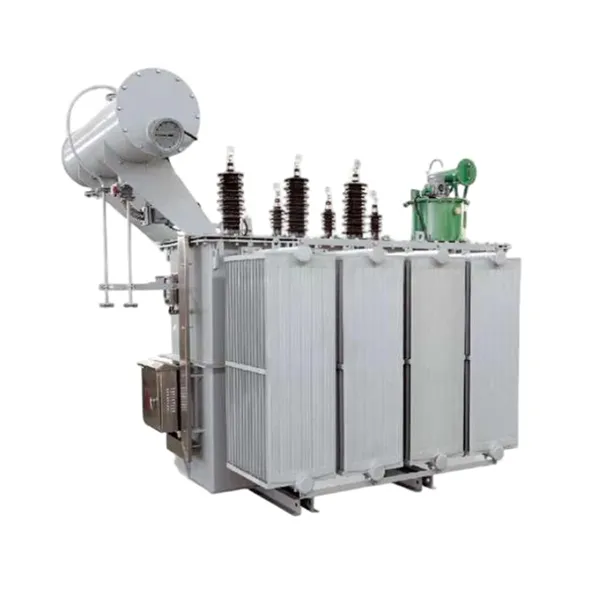

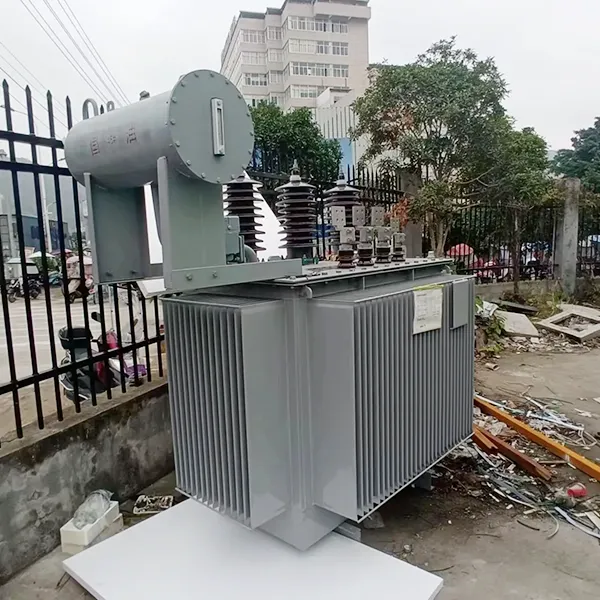

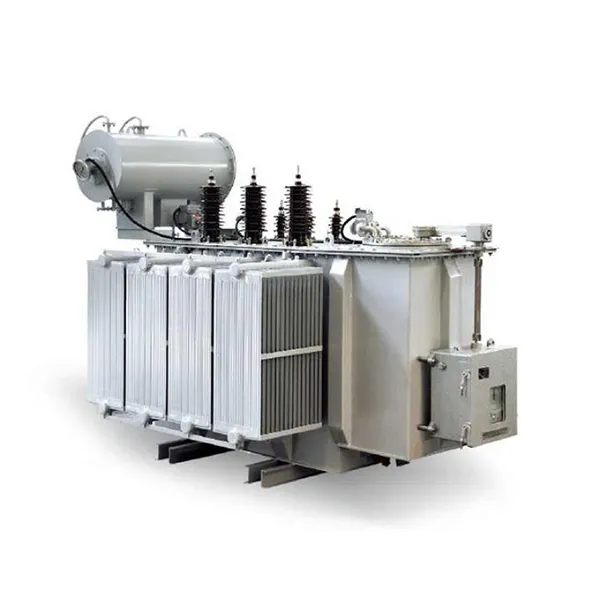

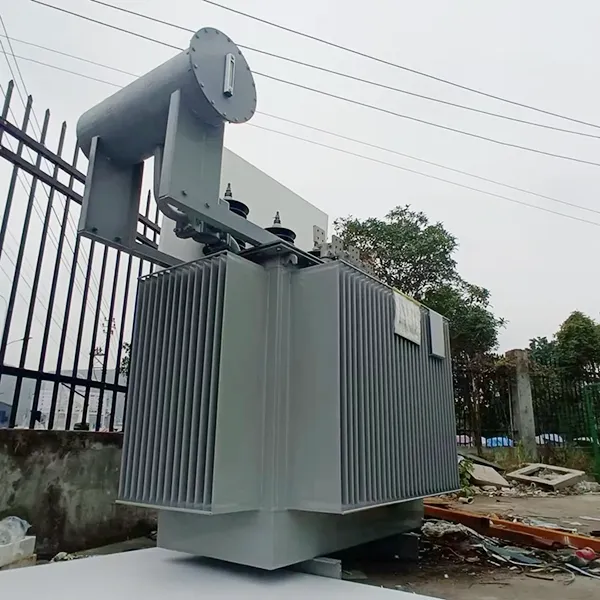

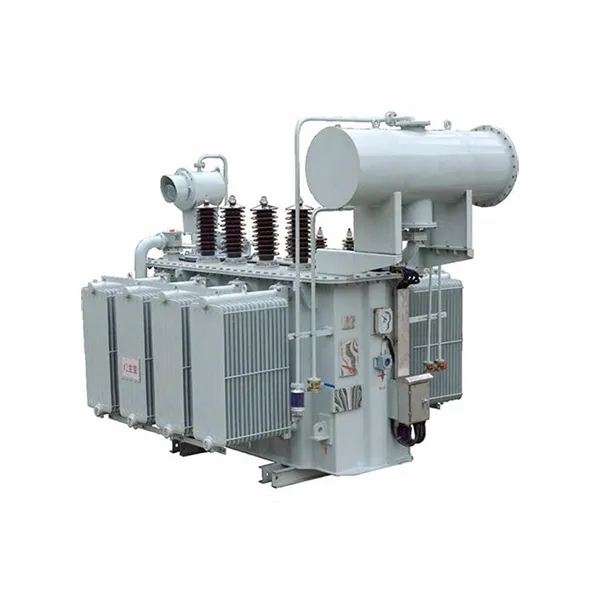

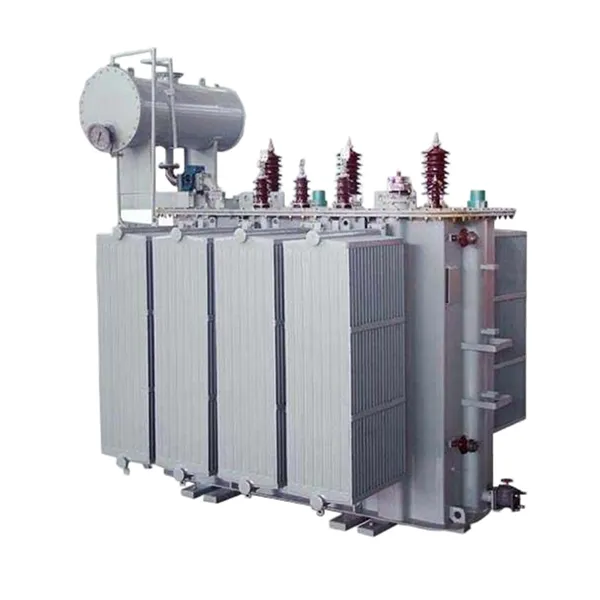

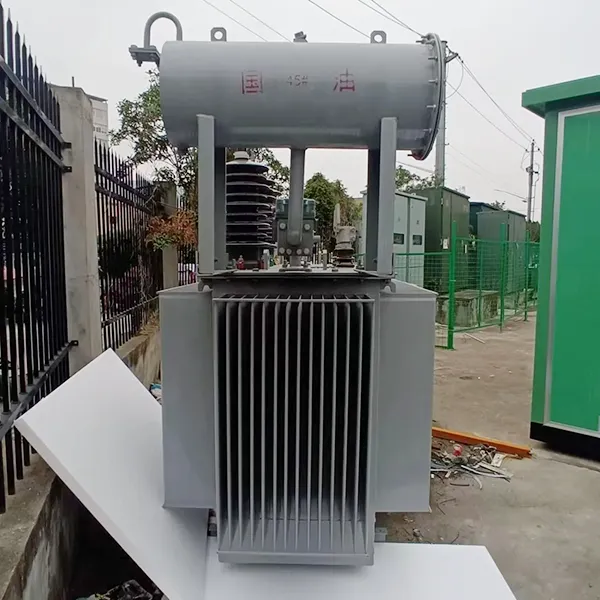

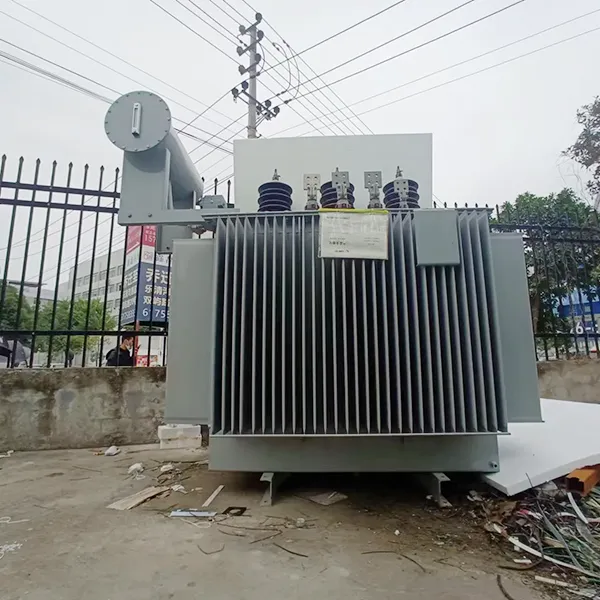

स्टेप अप थ्री फेज मिडियम भोल्टेज इलेक्ट्रिक ट्रान्सफर्मर

हाम्रो स्टेप अप थ्री फेज मिडियम भोल्टेज बिजुली ट्रान्सफर्मरलाई कम भोल्टेज पावर (जस्तै ०.४ केभी) लाई मध्यम भोल्टेज आउटपुट (जस्तै ११ केभी, २२ केभी वा ३३ केभी) मा रूपान्तरण गर्न, लामो दूरीमा कुशल प्रसारण वा वितरण नेटवर्कमा एकीकरण गर्न डिजाइन गरिएको हो। यो उत्पादन नवीकरणीय ऊर्जा परियोजनाहरू, औद्योगिक सुविधाहरू, र भरपर्दो भोल्टेज उचाइ आवश्यक विद्युत स्टेशनहरूको लागि आवश्यक छ।

ट्रान्सफर्मरमा उच्च पारगम्यता ग्रेन-ओरिएंटेड सिलिकन स्टिल कोर र अक्सिजन-रहित तामा विन्डिङहरू छन्, जसले न्यूनतम क्षति र उच्च थर्मल स्थिरता सुनिश्चित गर्दछ। दतेलमा डुबेको शीतलन प्रणालीउच्च तातो अपव्यय प्रदान गर्दछ, जबकि पूर्ण रूपमा सिल गरिएको संरचनाले वातावरणीय प्रदूषकहरूबाट जोगाउँछ, मर्मत आवश्यकताहरू घटाउँछ र सेवा जीवन विस्तार गर्दछ।

उत्पादन प्यारामिटर (विशिष्टता)

स्टेप अप थ्री फेज आयल-इमर्स्ड ट्रान्सफर्मर-विशिष्ट विशिष्टताहरू (०.४ केभी / ११ केभी)

मानक उपकरण समावेश छ

1. कम-स्तर अलार्म संग तेल स्तर गेज

2. दबाव राहत भल्भ

3. अलार्म सम्पर्कहरूसँग थर्मामीटर डायल गर्नुहोस्

4. दोष पत्ता लगाउन वैकल्पिक ग्याँस रिले

उत्पादन सुविधा र आवेदन

सुविधाहरू

स्टेप अप थ्री फेज मिडियम भोल्टेज बिजुली ट्रान्सफर्मरहरूले अन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्छ वा पार गर्छ-- IEC 60076, ANSI C57.12, GB1094, र SANS 780 सँग अनुरूप, विश्वव्यापी रूपमा लागू हुने र विश्वसनीयता सुनिश्चित गर्दै।

पूर्ण रूपमा सिल गरिएको नालीदार ट्याङ्की डिजाइन--संरक्षकको आवश्यकतालाई हटाउँछ, तेलको अक्सिडेशन र आर्द्रता प्रवेशलाई रोक्छ, विस्तारित अवधिहरूमा मर्मत-रहित सञ्चालन सक्षम पार्छ।

उच्च ओभरलोड क्षमता र थर्मल स्थिरता--तेल-इमर्स्ड शीतलन प्रणालीले दिगो उच्च-लोड अवस्था वा अस्थिर इनपुट भोल्टेजहरूमा पनि स्थिर प्रदर्शन सुनिश्चित गर्दछ।

कम शोर सञ्चालन--अप्टिमाइज्ड कोर संयुक्त संरचना र कम्पन-ड्याम्पिङ डिजाइनले परिचालन शोर कम गर्दछ, आवासीय वा आवाज-संवेदनशील वातावरणको लागि उपयुक्त।

लचिलो स्थापनाको लागि कम्प्याक्ट संरचना - मोड्युलर डिजाइनले पोल-माउन्ट गरिएको, प्याड-माउन्ट गरिएको, वा सबस्टेशन कन्फिगरेसनहरूको लागि अनुमति दिन्छ, ठाउँ-प्रतिबन्धित वा बाहिरी साइटहरूमा अनुकूलन।

बलियो सर्ट-सर्किट प्रतिरोध क्षमता - पन्नी-प्रकार कम-भोल्टेज विन्डिंगहरू र कठोर कुंडल समर्थन संरचनाहरूले अचानक गल्ती अवस्थाहरूमा मेकानिकल अखण्डता सुनिश्चित गर्दछ।

सजिलो स्थापना र कम मर्मत--मानक लिफ्टिङ लगहरू, आधार माउन्टिङ प्वालहरू, र केबल प्रविष्टि विकल्पहरूले साइटमा स्थापनालाई सरल बनाउँछ; पूर्ण रूपमा छापिएको डिजाइनले नियमित मर्मतसम्भारलाई कम गर्छ।

आजीवन समर्थनको साथ लामो सेवा जीवन - न्यूनतम 30-वर्ष सञ्चालन जीवनको लागि डिजाइन गरिएको, आजीवन प्राविधिक समर्थन र स्पेयर पार्ट्स उपलब्धता द्वारा समर्थित।

भोल्टेज नियमनका लागि बहु ट्यापिङ दायराहरू - ±5%, ±2×2.5% ट्यापिङ विकल्पहरू प्रदान गर्दछ, सटीक भोल्टेज समायोजनलाई ग्रिड वा लोड भिन्नताहरू पूरा गर्न अनुमति दिँदै।

पर्यावरण अनुकूल इन्सुलेट फ्लुइड विकल्पहरू - प्राकृतिक एस्टर (वनस्पति तेल) वा पर्यावरण-सचेत अनुप्रयोगहरूको लागि उच्च-फायर-पोइन्ट इन्सुलेट फ्लुइडहरूसँग उपलब्ध।

प्रश्नोत्तर: प्रमुख चरण माथि ट्रान्सफर्मर अन्तर्दृष्टिहरू

प्रश्न: स्टेप अप ट्रान्सफर्मर के हो?

A: एक स्टेप अप ट्रान्सफर्मरले कम इनपुट भोल्टेजलाई उच्च आउटपुट भोल्टेजमा बढाउँछ। यसमा प्राइमरी वाइन्डिङमा कम र सेकेन्डरी विन्डिङमा धेरै मोडहरू छन्। यस प्रकारको ट्रान्सफर्मर नवीकरणीय उर्जा प्रणालीहरूका लागि महत्त्वपूर्ण छ, जस्तै सौर्य फार्महरू र पवन उर्जा प्लान्टहरू, जहाँ उत्पन्न कम भोल्टेज शक्ति ग्रिड प्रसारणको लागि स्टेप अप गर्नुपर्छ।

प्रश्न: यो स्टेप अप ट्रान्सफर्मरले ऊर्जा दक्षता कसरी सुधार गर्छ?

A: हाम्रो ट्रान्सफर्मरले उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिलको स्टेप्ड ल्याप संयुक्त कोर डिजाइनको साथ प्रयोग गर्दछ। यसले महत्त्वपूर्ण रूपमा हिस्टेरेसिस र एडी वर्तमान घाटा कम गर्दछ, पारंपरिक ट्रान्सफर्मरहरूको तुलनामा नो-लोड र लोड घाटा कम गर्दछ, जसले प्रत्यक्ष रूपमा परिचालन लागतहरू कम गर्दछ।

प्रश्न: स्टेप अप एप्लिकेसनहरूको लागि तेलमा डुबेको शीतलन प्रणाली किन महत्त्वपूर्ण छ?

A: इन्सुलेट तेलले डाइलेक्ट्रिक शक्ति र कुशल गर्मी अपव्यय दुवै प्रदान गर्दछ। यसले कोर र विन्डिङबाट तातो ट्याङ्कीको सतहमा स्थानान्तरण गर्छ, निरन्तर उच्च-भार वा उच्च-तापमान अवस्थाहरूमा पनि स्टेप-अप अनुप्रयोगहरूमा सामान्य रूपमा स्थिर सञ्चालन सुनिश्चित गर्दै।

प्रश्न: के यो स्टेप अप तीन चरणको मध्यम भोल्टेज बिजुली ट्रान्सफर्मर बाहिर प्रयोग गर्न सकिन्छ?

A: हो। पूर्ण रूपमा सिल गरिएको नालीदार ट्याङ्की डिजाइनले आन्तरिक कम्पोनेन्टहरूलाई आर्द्रता, धुलो र संक्षारक वातावरणबाट जोगाउँछ, यसले सौर्य ऊर्जा प्लान्टहरू, पवन फार्महरू र औद्योगिक सबस्टेशनहरू जस्ता बाहिरी स्थापनाहरूको लागि आदर्श बनाउँछ।

सुविधाहरूको फाइदाहरू

महत्त्वपूर्ण रूपमा घटाइएको सञ्चालन लागत: अप्टिमाइज्ड चुम्बकीय सर्किट र कम-नुक्सान सामग्रीहरूले ऊर्जाको हानि कम गर्छ, ट्रान्सफर्मरको जीवनकालमा बिजुलीको लागत घटाउँछ।

उच्च परिचालन विश्वसनीयता: उन्नत सर्ट-सर्किट प्रतिरोधी डिजाइन र सुधारिएको इन्सुलेशन प्रणालीहरूले ग्रिड उतार-चढाव वा गल्ती अवस्थाहरूमा पनि स्थिर सञ्चालन सुनिश्चित गर्दछ।

कम मर्मत आवश्यकताहरू: पूर्ण रूपमा छापिएको संरचनाले तेल प्रतिस्थापनको आवश्यकतालाई हटाउँछ र निरीक्षण आवृत्ति घटाउँछ, डाउनटाइम र मर्मत खर्चहरू कम गर्दछ।

कम्प्याक्ट र अनुकूलनीय डिजाइन: मोड्युलर संरचनाले अन्तरिक्ष-प्रतिबन्धित वातावरणमा लचिलो स्थापनालाई अनुमति दिन्छ, जबकि मानकीकृत इन्टरफेसहरूले स्विचगियर र नियन्त्रण प्रणालीहरूसँग एकीकरणलाई सरल बनाउँदछ।

उत्पादनहरू वातावरण अनुकूल

आवेदन परिदृश्यहरू

नवीकरणीय ऊर्जा प्रणालीहरू: सौर्य फार्महरू र वायु ऊर्जा प्लान्टहरूका लागि ग्रिड जडानको लागि कम भोल्टेजको बिजुलीलाई मध्यम-भोल्टेज स्तरहरू बढाउनको लागि आदर्श।

औद्योगिक सुविधाहरू: उत्पादन प्लान्टहरू र भारी उद्योगहरूमा प्रयोग गरिन्छ जहाँ जेनेरेटर वा इन्भर्टरहरूबाट कम भोल्टेज बिजुली वितरणको लागि उच्च हुनुपर्छ।

पूर्वाधार परियोजनाहरू: ब्याकअप वा मुख्य पावर प्रणालीहरूको लागि भरपर्दो भोल्टेज उचाइ आवश्यक पर्ने एयरपोर्टहरू, रेलमार्गहरू र डाटा केन्द्रहरूका लागि उपयुक्त।

पावर स्टेशनहरू: साना-स्तरीय पावर उत्पादन स्टेशनहरूमा लागू हुन्छ जहाँ लामो दूरीमा प्रसारणको लागि भोल्टेज बढाउनुपर्छ।

उत्पादन विवरण

मूल सामग्री र प्रक्रिया

स्टेप अप ट्रान्सफर्मर कोर उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिल प्रयोग गरी स्टेपेड ल्याप संयुक्त डिजाइनको साथ निर्माण गरिएको छ। कोर सटीक-कट छ र एकसमान चुम्बकीय प्रवाह वितरण सुनिश्चित गर्न स्वचालित रूपमा स्ट्याक गरिएको छ, नो-लोड घाटा कम गर्दै र चुम्बकीय वर्तमान।

घुमाउरो संरचना

दुबै उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरू अक्सिजन-रहित तामा कन्डक्टरहरूसँग घाउ हुन्छन्। लो-भोल्टेज विन्डिङहरूले मेकानिकल बल र सर्ट-सर्किट प्रतिरोध क्षमता बढाउने, अनुदैर्ध्य तेल नलिकाहरू भएको पन्नी वा हेलिकल संरचनाको प्रयोग गर्दछ।

इन्सुलेशन र शीतलन प्रणाली

उच्च गुणस्तरको खनिज तेल वा वातावरणमैत्री हाई-फायर-पोइन्ट इन्सुलेट गर्ने तरल पदार्थ प्रयोग गरिन्छ। तेल-पेपर इन्सुलेशन प्रणालीले भ्याकुम सुकाउने र तेल भर्ने प्रक्रियाहरू अवशिष्ट आर्द्रता र हावालाई हटाउन, उच्च डाइलेक्ट्रिक शक्ति र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ।

ट्यांक र सील

नालीदार ट्यांक डिजाइनले संरक्षकको आवश्यकता बिना थर्मल विस्तार क्षतिपूर्ति प्रदान गर्दछ। पूर्ण रूपमा सील गरिएको संरचनाले तेलको ओक्सीकरण र आर्द्रता प्रवेशलाई रोक्छ, मर्मत आवृत्ति घटाउँछ र तेलको जीवन विस्तार गर्दछ।

प्रश्नोत्तर: उत्पादन र गुणस्तर आश्वासन

प्रश्न: तपाइँ कसरी स्टेप अप थ्री फेज तेल-इमर्स्ड ट्रान्सफर्मर सर्ट-सर्किट प्रतिरोध क्षमता सुनिश्चित गर्नुहुन्छ?

A: हाम्रा ट्रान्सफर्मरहरू राष्ट्रिय मान्यता प्राप्त प्रयोगशालाहरूमा सर्ट-सर्किट परीक्षणहरू छन्। पन्नी विन्डिङहरू, कठोर कुण्डल समर्थनहरू, र सेल्फ-लकिङ फास्टनरहरूको संयोजनले अचानक गल्ती अवस्थाहरूमा संरचना अक्षुण्ण रहेको सुनिश्चित गर्दछ।

प्रश्न: तपाइँ कुन गुणस्तर मापदण्डहरू पछ्याउनुहुन्छ?

A: सबै उत्पादनहरू IEC 60076, GB1094, र ISO 9001:2015 मापदण्डहरू अनुसार डिजाइन, निर्माण र परीक्षण गरिएका छन्। प्रत्येक एकाइले वितरण अघि व्यापक दिनचर्या र प्रकार परीक्षणहरू पार गर्दछ।

ट्रान्सफर्मरको डिजाइन र परीक्षणले निम्न मापदण्डहरू पालना गर्नुपर्छ:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पावर ट्रान्सफर्मर》

GB/T6451-2015 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि विशिष्टता र प्राविधिक आवश्यकताहरू》

JB/T3837-2010 《ट्रान्सफर्मर उत्पादनहरूको लागि प्रकार पदनाम संकलन गर्ने विधि》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB10237-88 《पावर ट्रान्सफर्मरका लागि इन्सुलेशन स्तर र डाइलेक्ट्रिक परीक्षणहरू - बाह्य इन्सुलेशन एयर क्लियरेन्सहरू》

GB7595-87 《सेवामा ट्रान्सफर्मर तेलको लागि गुणस्तर मानक》

GB7328-87 《ट्रान्सफर्मरका लागि ध्वनि स्तरको मापन》

GB7534-87 《आंशिक डिस्चार्जको मापन》

GB/T15164-94 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि लोडिङ गाइड》

DL/T586-95 《विद्युत उपकरण प्रयोगकर्ताहरूको निर्माण पर्यवेक्षणको लागि प्राविधिक गाइड》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB2536-1990 《ट्रान्सफर्मर तेल》

JB/T56011-92 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि उत्पादन गुणस्तर वर्गीकरण》

ZBK41005-89 《6-220KV ट्रान्सफर्मरको ध्वनि स्तर》
