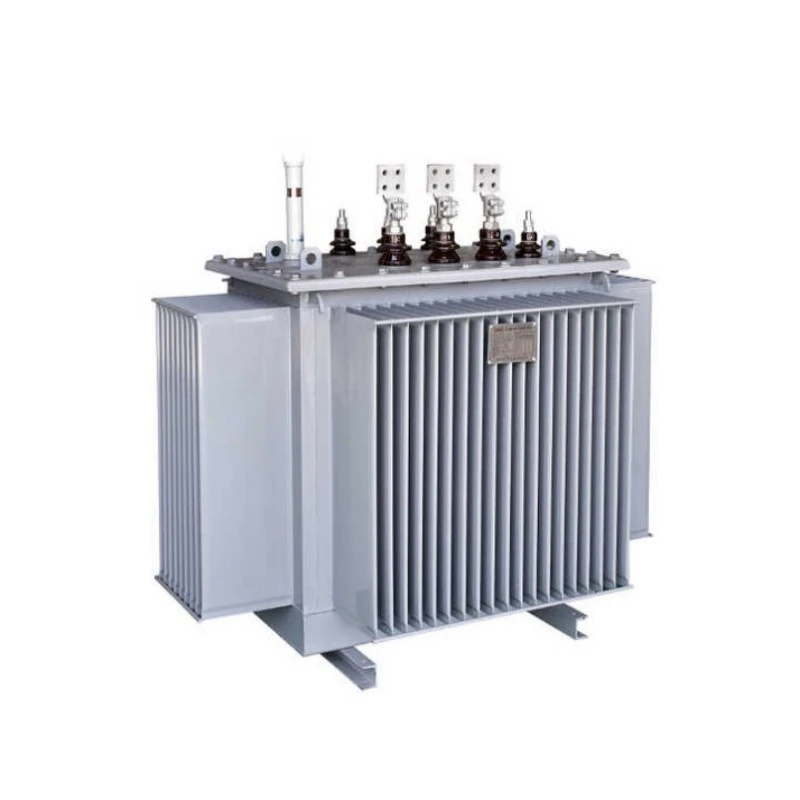

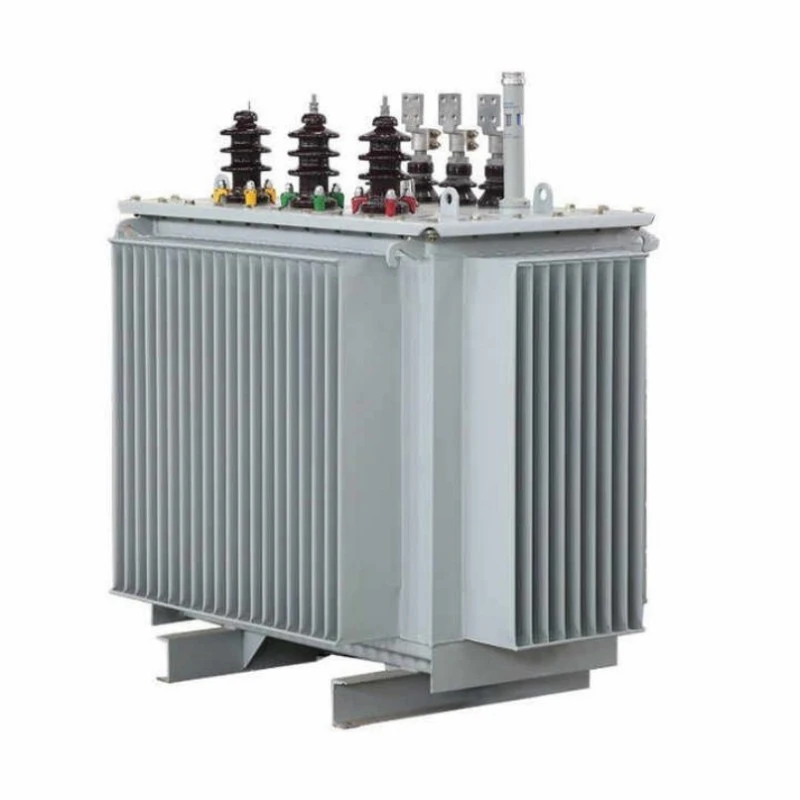

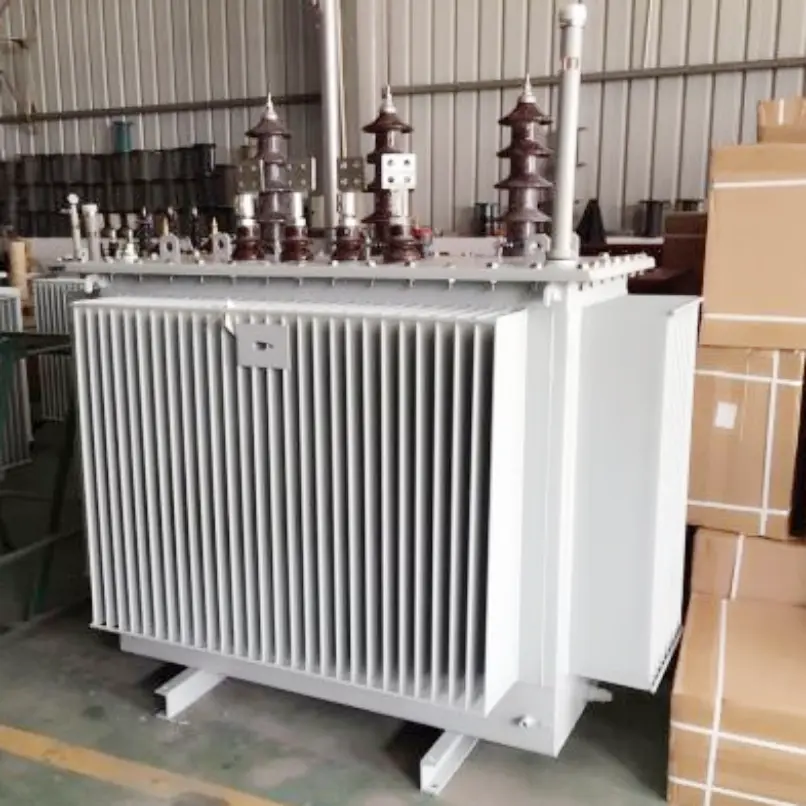

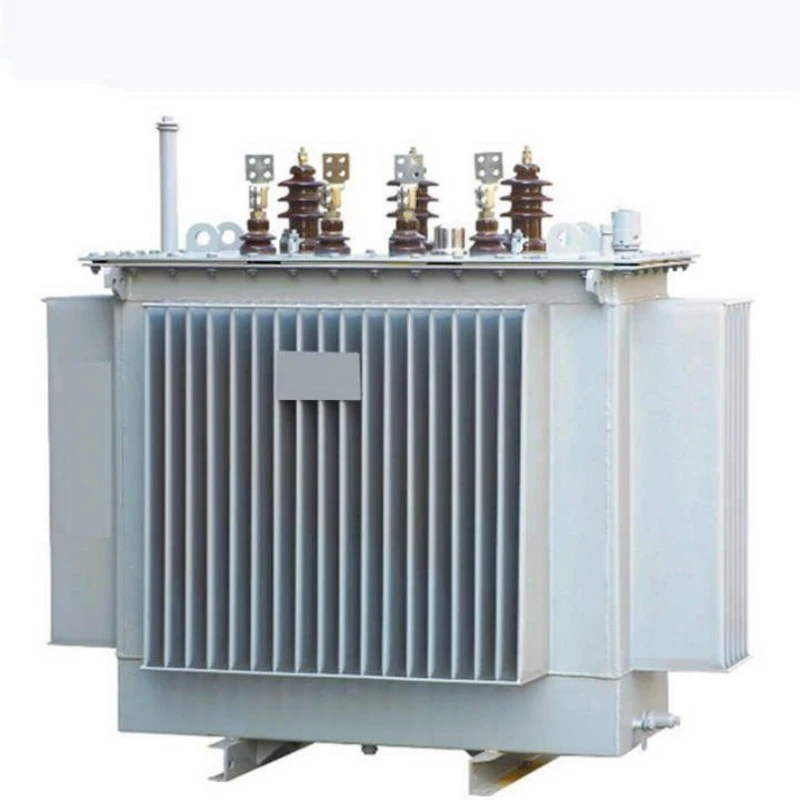

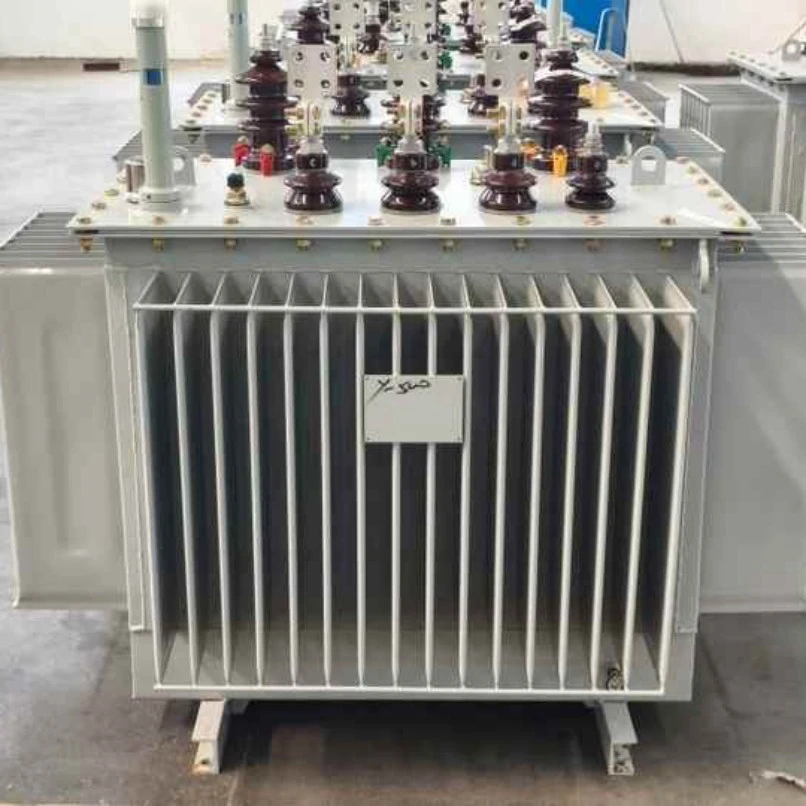

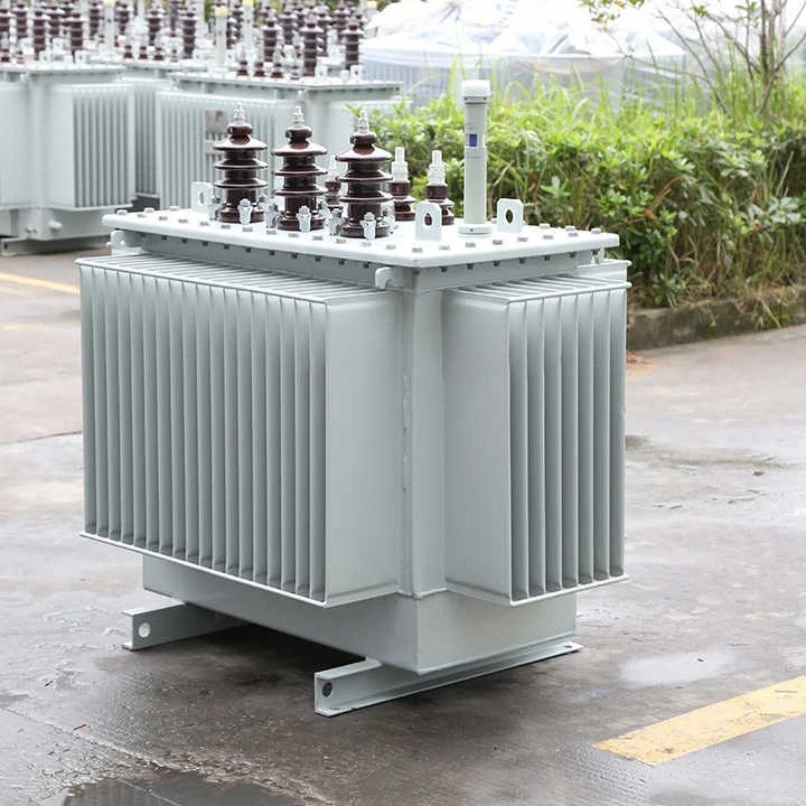

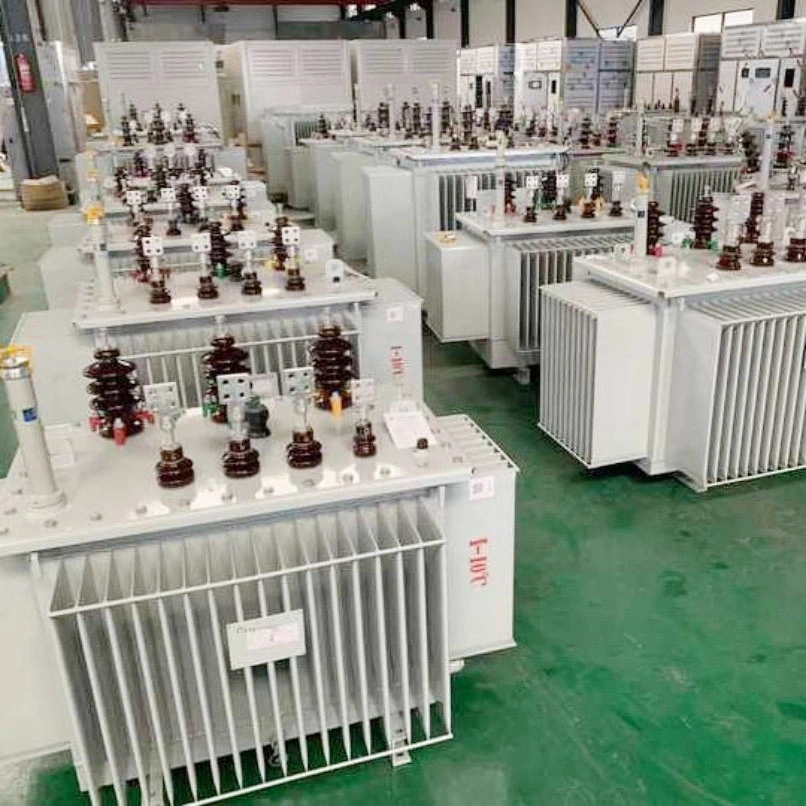

S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मर

हाम्रो कम्पनीको S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मर एक उच्च कुशल र ऊर्जा बचत समाधान हो जुन विशेष गरी आधुनिक पावर वितरण नेटवर्कहरूको लागि डिजाइन गरिएको हो। यो उत्पादन खरिद गर्नाले तपाईलाई ट्रान्सफर्मर मिलाएर एकीकृत इकाई प्रदान गर्दछ,उच्च भोल्टेज स्विचगियर, र कम भोल्टेज वितरण उपकरण, महत्त्वपूर्ण रूपमा स्थापना ठाउँ र निर्माण लागत बचत।

यो उत्पादनले कम नोक्सान सिलिकन स्टिल कोर र उच्च चालकताको तामा विन्डिङ प्रयोग गर्दछ, जसले गर्दा राष्ट्रिय मापदण्डको तुलनामा उल्लेखनीय रूपमा कम नो-लोड हानि हुन्छ, जसले दीर्घकालीन सञ्चालनमा ऊर्जा खपतमा पर्याप्त कमी ल्याउने गर्दछ। तेलमा डुबेको शीतलन प्रणालीले उच्च तापक्रम र उच्च भार अवस्थाहरूमा पनि स्थिर सञ्चालन कायम राख्दै उत्कृष्ट तातो अपव्यय सुनिश्चित गर्दछ। यसको कम्प्याक्ट मोड्युलर संरचनाले यातायात र स्थापनालाई सुविधा दिन्छ र साइटमा मर्मत सुरक्षा बढाउँछ।

उत्पादन सुविधा र आवेदन

सुविधाहरू

1. ANSI.IEC.GB.SANS.Standards लाई भेट्नुहोस् वा पार गर्नुहोस्

2. सुरक्षित ह्यान्डलिङ, स्थापना र सञ्चालन।

3. आकर्षक, आधुनिक उपस्थिति

4. व्यावहारिक संरचना

5. पूर्ण रूपमा सिल गरिएको

6. उच्च प्रणाली विश्वसनीयता

7. सञ्चालनमा उच्च सुरक्षा र विश्वसनीयता

8. ओभरलोड र दक्षता को उच्च क्षमता

9. उत्कृष्ट सर्ट सर्किट र थर्मल प्रतिरोध क्षमता भएको बलियो निर्माण

10. ट्रान्सफर्मरहरू कम नो-लोड घाटा र कम लोड घाटा द्वारा अधिक कुशल छन्।

S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मर कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरले चार मुख्य फाइदाहरू समावेश गर्दछ:

उच्च दक्षता र ऊर्जा बचत:कम नोक्सान सिलिकन स्टिल र एक अप्टिमाइज्ड कोर स्ट्रक्चरको प्रयोग गर्दै, दुबै नो-लोड नोक्सन र लोड नोक्सन परम्परागत उत्पादनहरूको तुलनामा उल्लेखनीय रूपमा कम छन्, राष्ट्रिय ऊर्जा बचत दिशानिर्देशहरूसँग पङ्क्तिबद्ध गर्दै र दीर्घकालीन सञ्चालनमा सञ्चालन लागतहरू पर्याप्त रूपमा घटाउँछन्।

सुपीरियर हीट डिसिपेशन र ओभरलोड क्षमता:एक रूपमातेल डुबेको ट्रान्सफर्मर, यसले उच्च-प्रदर्शन इन्सुलेट तेललाई चिसो र इन्सुलेट गर्ने माध्यमको रूपमा प्रयोग गर्दछ, उच्च तापक्रम, भारी भार, वा कठोर परिस्थितिहरूमा पनि स्थिर सञ्चालनलाई उच्च तातो अपव्यय क्षमता प्रदान गर्दछ, प्रभावकारी रूपमा उपकरणको सेवा जीवन विस्तार गर्दछ।

कम्प्याक्ट संरचना डिजाइन:S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरहरू कम्प्याक्ट सबस्टेशनहरूका लागि अनुकूलन-इन्जिनियर गरिएका छन्, एउटा सानो पदचिह्न र एक कम्प्याक्ट संरचना जसले सजिलो स्थापना र मर्मतसम्भारलाई सुविधा दिन्छ। तिनीहरू विशेष गरी इनडोर वा बाहिरी पावर वितरण साइटहरूको लागि उपयुक्त छन् जहाँ ठाउँ प्रिमियममा छ।

उच्च विश्वसनीयता र सुरक्षा:पूर्ण रूपमा सिल गरिएको संरचनाले प्रभावकारी रूपमा तेलको अक्सिडेशन र आर्द्रता प्रवेशलाई रोक्छ, उत्कृष्ट इन्सुलेशन प्रदर्शन र सर्ट-सर्किट प्रतिरोध क्षमता प्रदान गर्दछ, जटिल ग्रिड अवस्थाहरूमा दीर्घकालीन सुरक्षित र स्थिर सञ्चालन सुनिश्चित गर्दछ।

आवेदन

ट्रान्सफर्मर सामान्य सेवा सर्तहरू

1. समुद्र सतह माथिको उचाइ 1000 मिटर भन्दा कम छ;

2. परिवेश तापमान;

3. उच्चतम हावा तापमान +40 डिग्री सेल्सियस;

4. उच्चतम दैनिक औसत हावा तापमान + 30 डिग्री सेल्सियस;

5. उच्चतम वार्षिक औसत हावा तापमान +20 डिग्री सेल्सियस;

6. न्यूनतम बाहिरी हावा तापमान -25 डिग्री सेल्सियस;

मुख्य आवेदन परिदृश्यहरू

शहरी विद्युत वितरण नेटवर्क:आवासीय क्षेत्रहरू, व्यावसायिक क्षेत्रहरू, र औद्योगिक पार्कहरूमा कम्प्याक्ट सबस्टेशनहरूका लागि उपयुक्त, उच्च-घनत्व शक्तिको माग पूरा गर्न।

नयाँ ऊर्जा परियोजनाहरू:S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरहरू फोटोभोल्टिक र पवन उर्जा उत्पादन प्रणालीहरूको चरण-अप वा वितरण चरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ, कठोर बाहिरी वातावरणको सामना गर्न सक्षम।

पूर्वाधार निर्माण:एयरपोर्ट, सबवे, अस्पताल र डेटा केन्द्रहरू जस्ता उच्च बिजुली आपूर्ति विश्वसनीयता आवश्यकताहरू भएका स्थानहरूको लागि उपयुक्त।

अस्थायी र आपतकालीन विद्युत आपूर्ति:कम्प्याक्ट संरचना, ढुवानी गर्न सजिलो, अस्थायी सबस्टेशन वा आपतकालीन मर्मत परिदृश्यहरूको लागि उपयुक्त।

उत्पादन प्यारामिटर (विशिष्टता)

S11 VS S13 ट्रान्सफर्मर तुलना

सही वितरण ट्रान्सफर्मर छनोट गर्नु तपाईंको परियोजनाको ऊर्जा दक्षता लक्ष्य, बजेट, र दीर्घकालीन सञ्चालन लागतहरूमा निर्भर गर्दछ। दुबै S11 र S13 तेल डुबेका ट्रान्सफर्मरहरू पावर वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ, तर तिनीहरू फरक कार्यसम्पादन प्राथमिकताहरूको लागि डिजाइन गरिएका छन्।

उत्पादन विवरण

मूल सामग्री र प्रक्रिया

S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल तेल इमर्स्ड ट्रान्सफर्मर कोर उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-उन्मुख सिलिकन स्टील प्रयोग गरेर निर्माण गरिएको छ। कोर ल्यामिनेशन सटीक-शीयर गरिएको छ र टाइट जोइन्टहरू र एकसमान चुम्बकीय मार्गहरू सुनिश्चित गर्न स्वचालित रूपमा स्ट्याक गरिएको छ, मौलिक रूपमा नो-लोड वर्तमान र आवारा नोक्सानहरू कम गर्दै।

घुमाउरो संरचना

दुबै उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरूले उच्च विद्युत चालकता र कम प्रतिरोधी हानिहरूको लागि अक्सिजन-रहित तामा कन्डक्टरहरू प्रयोग गर्छन्। यसबाहेक, कम-भोल्टेज विन्डिङहरूले एकसमान अन्तर-तह इन्सुलेशनको साथ पन्नी-विन्डिङ कन्फिगरेसन अपनाउछन्, जसले सर्ट-सर्किट प्रतिरोध क्षमतालाई उल्लेखनीय रूपमा बढाउँछ।

इन्सुलेशन प्रणाली

उच्च गुणस्तरको खनिज इन्सुलेट तेल वा वैकल्पिक रूपमा, पर्यावरण अनुकूल उच्च-फायर-पोइन्ट इन्सुलेट फ्लुइड, उत्कृष्ट डाइलेक्ट्रिक शक्ति र रासायनिक स्थिरता प्रदान गर्न प्रयोग गरिन्छ। तेल-पेपर इन्सुलेशन प्रणालीले कुनै पनि अवशिष्ट हावा बुलबुले बाँकी नहोस् भनी सुनिश्चित गर्न कठोर भ्याकुम सुकाउने र तेल भर्ने प्रक्रियाहरू पार गर्दछ, मानक आवश्यकताहरू भन्दा राम्रोसँग आंशिक डिस्चार्ज इनसेप्शन भोल्टेज प्राप्त गर्दछ, जसले दीर्घकालीन परिचालन विश्वसनीयता सुनिश्चित गर्दछ।

संरचनात्मक डिजाइन विवरणहरू

ट्यांक र सील संरचना

ट्याङ्कीले नालीदार प्यानल वा एकीकृत फिन-टाइप रेडिएटर डिजाइन समावेश गर्दछ, शीतलन आवश्यकताहरू पूरा गर्दै स्वचालित रूपमा तेलको मात्राको उतार-चढ़ावहरू समायोजन गर्न लोचदार लचिलोपन प्रदान गर्दछ। पूर्ण रूपमा सिल गरिएको संरचना एक दबाव राहत भल्भ र तेल स्तर सूचक संग सुसज्जित छ, तेल र परिवेशको हावा बीचको सम्पर्कलाई रोक्न, जसले गर्दा अक्सीकरण र नमी अवशोषणबाट बच्न, र तेल प्रतिस्थापन अन्तरालहरू विस्तार गर्दछ।

कम्पैक्ट एकीकृत डिजाइन

कम्प्याक्ट सबस्टेशन अनुप्रयोगहरूको लागि अनुकूलित, S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरहरूले उच्च-भोल्टेज स्विचगियर र कम-भोल्टेज वितरण प्यानलहरूसँग पूर्व-स्थापित एकीकरण सक्षम गर्दछ। बिजुली क्लियरेन्स र इन्सुलेशन दूरी आवश्यकताहरू पूरा गर्दा फुटप्रिन्ट कम गर्न बाह्य आयामहरू सटीक रूपमा गणना गरिन्छ। लिफ्टिङ लगहरू, बेस माउन्टिङ होलहरू, र केबल प्रविष्टि विधिहरू साइटमा द्रुत स्थापना र जडानको सुविधाको लागि मानकीकृत छन्।

संरक्षण र नियन्त्रण कन्फिगरेसन

तापमान निगरानी र संरक्षण

एक तेल तापमान गेज र घुमाउरो तापमान सूचक मानक रूपमा प्रदान गरिएको छ, वास्तविक-समय तापमान निगरानी सक्षम र कन्फिगर योग्य अलार्म र यात्रा सम्पर्कहरू प्रस्ताव। उच्च-क्षमता ट्रान्सफर्मरहरूको लागि, एक वैकल्पिक फाइबर-ओप्टिक तापमान मापन प्रणालीले घुमाउरो हटपोट तापमानको सटीक अनुगमन गर्न अनुमति दिन्छ, गतिशील लोड व्यवस्थापनको लागि डेटा समर्थन प्रदान गर्दछ।

दबाव र तेल स्तर संरक्षण

एक दबाव राहत भल्भ असामान्य आन्तरिक ट्याङ्की दबाबको घटनामा, विरूपण वा फुट्न रोक्नको लागि स्वचालित रूपमा दबाव रिलीज गर्न स्थापना गरिएको छ। तेल स्तर गेजले कम-तेल-स्तर अलार्म प्रकार्य सुविधा दिन्छ, समयमै मर्मत हस्तक्षेप वा चुहावट पत्ता लगाउन सक्षम गर्दछ।

गुणस्तर र परीक्षण आश्वासन

प्रत्येक ट्रान्सफर्मरले वितरण अघि व्यापक प्रकारको परीक्षणहरू र नियमित परीक्षणहरू पार गर्छ, जसमा नो-लोड नोक्सान र लोड घटाउने परीक्षणहरू, सर्ट-सर्किट प्रतिबाधा परीक्षणहरू, प्रेरित ओभर-भोल्टेज प्रतिरोध परीक्षणहरू, आंशिक डिस्चार्ज परीक्षणहरू, र बिजुली आवेग परीक्षणहरू समावेश छन्। सबै प्रमुख कार्यसम्पादन सूचकहरूले राष्ट्रिय मापदण्डहरू र IEC विनिर्देशहरू दुवैको आवश्यकताहरू पार गर्दछ, जटिल क्षेत्र परिस्थितिहरूमा दीर्घकालीन स्थिर सञ्चालन सुनिश्चित गर्दै।

लुगाओ पावर किन रोज्नुहुन्छ?

उन्नत उत्पादन क्षमताहरू र कठोर गुणस्तर व्यवस्थापन प्रणालीको साथ, लुगाओ पावरले विश्वभरका ग्राहकहरूलाई भरपर्दो विद्युत वितरण उपकरण समाधानहरू प्रदान गर्दछ।

विशेष निर्माता- लुगाओसँग पावर ट्रान्समिशन र वितरण उपकरण क्षेत्रमा 10 वर्ष भन्दा बढीको अनुभव छ, तेल इमर्स्ड ट्रान्सफर्मरको डिजाइन र निर्माणमा विशेषज्ञता,ड्राई-प्रकार ट्रान्सफर्मर, पूर्वनिर्मित सबस्टेशनहरू, र मध्यम- र उच्च-भोल्टेज स्विचगियर।

कडा गुणस्तर नियन्त्रण— प्रत्येक S11 शृङ्खलाको तेलमा डुबेको ट्रान्सफर्मरले कारखानाबाट बाहिर निस्कनु अघि व्यापक नियमित परीक्षणहरू पार गर्दछ, जसमा नो-लोड र लोड घटाउने परीक्षणहरू, इन्सुलेशन प्रतिरोध परीक्षणहरू, घुमाउरो प्रतिरोध मापनहरू, डाइलेक्ट्रिक प्रतिरोधी भोल्टेज परीक्षणहरू, र फ्याक्ट्री स्वीकृति निरीक्षणहरू, साइटमा सञ्चालनको क्रममा विश्वसनीयता सुनिश्चित गर्न।

अनुकूलित ईन्जिनियरिङ् समाधान— हामी उपयोगिताहरू, उद्योग, नवीकरणीय ऊर्जा, र पूर्वाधार परियोजनाहरू सहित विभिन्न क्षेत्रहरूको आवश्यकताहरू पूरा गर्न भोल्टेज मूल्याङ्कन, क्षमता, जडान समूहहरू, शीतलन विधिहरू, घेरा डिजाइनहरू, र स्थापना कन्फिगरेसनहरूको लागि अनुकूलन सेवाहरू प्रस्ताव गर्दछौं।

ऊर्जा कुशल डिजाइन— हाम्रा ट्रान्सफर्मरहरू उच्च गुणस्तरको कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिल पानाहरू र उच्च-कंडक्टिभिटी कपर विन्डिङहरू प्रयोग गरी निर्माण गरिएका छन्, ऊर्जा खपत कम गर्न, परिचालन दक्षता सुधार गर्न र सम्पूर्ण जीवनचक्रमा स्वामित्वको कुल लागत कम गर्न डिजाइन गरिएको।

अन्तर्राष्ट्रिय मापदण्डहरूको अनुपालन—— हाम्रा उत्पादनहरू ISO-प्रमाणित गुणस्तर व्यवस्थापन प्रणाली अन्तर्गत निर्मित हुन्छन् र IEC, GB र अन्य सान्दर्भिक अन्तर्राष्ट्रिय मापदण्डहरूको पालना गर्छन्। प्रकार परीक्षण रिपोर्ट र प्राविधिक कागजात अनुरोध मा उपलब्ध छन्।

भरपर्दो विश्वव्यापी आपूर्ति—— एक अनुभवी ईन्जिनियरिङ् र निर्यात टोली द्वारा समर्थित, लुगाओले विश्वव्यापी ग्राहकहरूलाई प्राविधिक परामर्श, शीघ्र उद्धरण, लचिलो OEM/ODM सेवाहरू, सुरक्षित प्याकेजिङ्ग, र बिक्री पछिको उत्तरदायी समर्थन प्रदान गर्दछ।

उत्पादन बिक्री पछि सेवा

1. ट्रान्सफर्मर स्थापना भएपछि र साइटमा सञ्चालनमा राखेपछि, यो चुहावट-मुक्त हुने ग्यारेन्टी हुन्छ, र पेन्ट छिल्ने वा फीका नहुने ग्यारेन्टी हुन्छ। एक 5-वर्ष वारेन्टी प्रदान गरिएको छ; वारेन्टी अवधि भित्र सामान्य प्रयोग अन्तर्गत हुने कुनै पनि गुणस्तर समस्या वारेन्टी द्वारा कभर गरिनेछ।

2. सबै S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरहरू उत्पादनका सामानहरूको पूर्णता सुनिश्चित गर्दै आजीवन सेवाद्वारा कभर गरिएको छ।

3. सेवा जीवन 30 वर्ष भन्दा कम छैन।

4. उपकरण विफलताको घटनामा, आपूर्तिकर्ताले खरिदकर्ताबाट सूचना प्राप्त गरेको एक घण्टा भित्र प्रतिक्रिया दिनेछ, र प्राविधिक कर्मचारीहरूलाई 24 घण्टा भित्र घरेलु रूपमा साइटमा पठाउनेछ।

सेवा प्रतिवद्धता

1. S11 कम्प्याक्ट सबस्टेशन इलेक्ट्रिकल आयल इमर्स्ड ट्रान्सफर्मरलाई ISO 9001-2008 गुणस्तर व्यवस्थापन प्रणालीको आवश्यकताहरू अनुरूप कडाईका साथ निर्मित गरिएको छ, उत्पादनले कारखाना छोड्नु अघि 100% गुणस्तर मापदण्डहरू पूरा गरेको सुनिश्चित गर्दै।

2. हाम्रो कम्पनीले ग्राहकको सन्तुष्टि सुनिश्चित गर्न व्यापक पूर्व-बिक्री, बिक्री, र बिक्री पछि सेवा प्रदान गर्दछ।

2. हाम्रो कम्पनीले 60-महिना वारेन्टी प्रदान गर्दछ। कुनै पनि गुणस्तर मुद्दाहरूको घटनामा, हामी 100% ग्राहक सन्तुष्टि सुनिश्चित गर्दै, नि: शुल्क उत्पादन मर्मत वा प्रतिस्थापन गर्नेछौं।

ट्रान्सफर्मरको डिजाइन र परीक्षणले निम्न मापदण्डहरूको पालना गर्नुपर्छ:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《पावर ट्रान्सफर्मर》

GB/T6451-2015 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि विशिष्टता र प्राविधिक आवश्यकताहरू》

JB/T3837-2010 《ट्रान्सफर्मर उत्पादनहरूको लागि प्रकार पदनाम संकलन गर्ने विधि》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB10237-88 《पावर ट्रान्सफर्मरका लागि इन्सुलेशन स्तर र डाइलेक्ट्रिक परीक्षणहरू - बाह्य इन्सुलेशन एयर क्लियरेन्सहरू》

GB7595-87 《सेवामा ट्रान्सफर्मर तेलको लागि गुणस्तर मानक》

GB7328-87 《ट्रान्सफर्मरका लागि ध्वनि स्तरको मापन》

GB7534-87 《आंशिक डिस्चार्जको मापन》

GB/T15164-94 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि लोडिङ गाइड》

DL/T586-95 《विद्युत उपकरण प्रयोगकर्ताहरूको निर्माण पर्यवेक्षणको लागि प्राविधिक गाइड》

GB/T311.1-3.11-97 《उच्च भोल्टेज प्रसारण र रूपान्तरण उपकरणको लागि इन्सुलेशन समन्वय र उच्च भोल्टेज परीक्षण प्रविधिहरू》

GB2536-1990 《ट्रान्सफर्मर तेल》

JB/T56011-92 《तेल इमर्स्ड पावर ट्रान्सफर्मरका लागि उत्पादन गुणस्तर वर्गीकरण》

ZBK41005-89 《6-220KV ट्रान्सफर्मरको ध्वनि स्तर》
