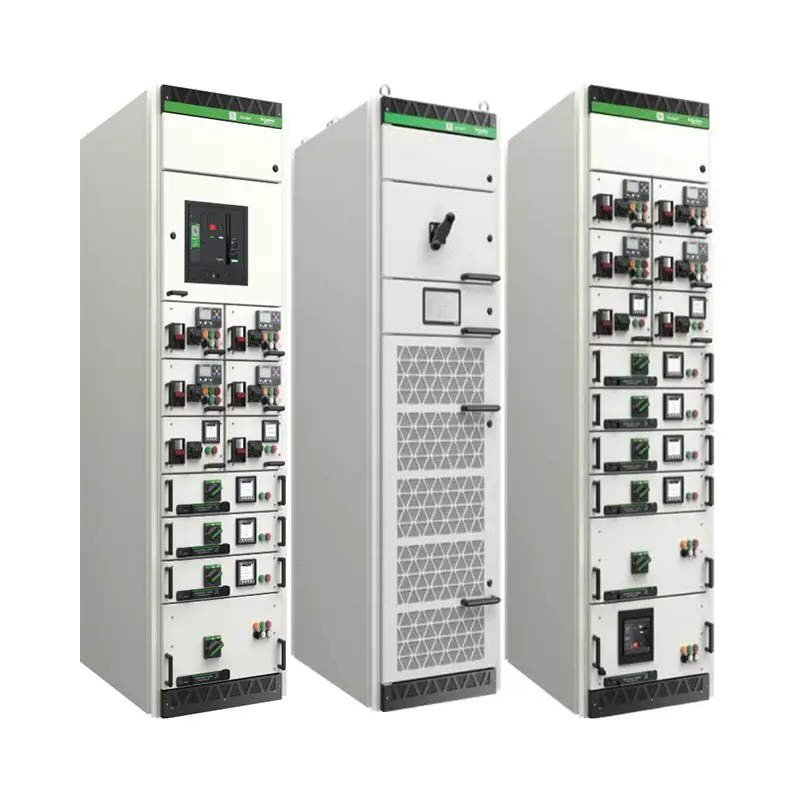

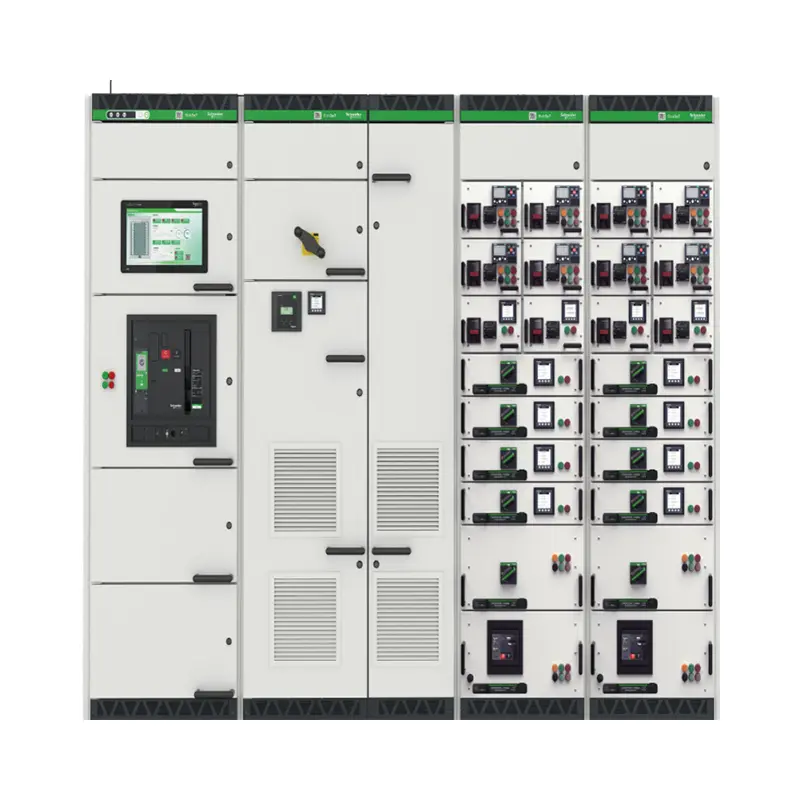

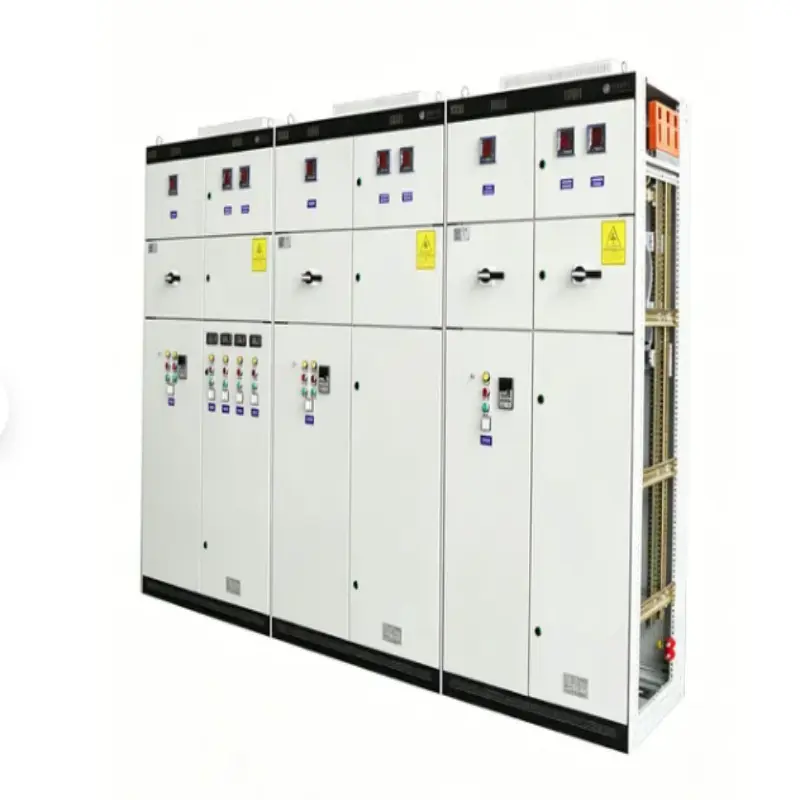

बौद्धिक पावर वितरण दराज-प्रकार प्यानल स्विचगियर

लुगाओ पावर कं, लिमिटेड बाट Intelligent Power Distribution Drawer-Type Panel Switchgear एक उच्च-सम्पादन कम भोल्टेज एसेम्ब्ली हो जसले बौद्धिक सुरक्षा, मिटरिङ, र सञ्चारलाई संयोजन गर्दछ। परम्परागत फिक्स्ड प्यानलहरूको विपरीत, यो दराज-प्रकार संस्करणले प्रत्येक सर्किट एकाइलाई सम्पूर्ण प्रणाली बन्द नगरी सम्मिलित गर्न वा फिर्ता लिन अनुमति दिन्छ। प्रत्येक दराजमा एक समर्पित सर्किट ब्रेकर, नियन्त्रक, र सेन्सरहरू छन्। "बुद्धिमान" क्षमता बिल्ट-इन पावर गुणस्तर विश्लेषकहरू, Modbus TCP/IP वा Profibus संचार, र स्वचालित विफलता अलर्टहरूबाट आउँछ। दस्विचगियरAC 690V, 50/60Hz प्रणालीहरूको लागि उपयुक्त छ, 6300A सम्मको वर्तमान मूल्याङ्कन गरिएको छ। यसले IEC 61439-1/2 र GB/T 7251 मापदण्डहरू पूरा गर्दछ।

उत्पादन सुविधाहरू र आवेदन (प्रश्न र उत्तर ढाँचा संग)

यो खण्डले सामान्य क्रेता सरोकारहरूलाई सम्बोधन गर्दछ र इन्टेलिजेन्ट पावर डिस्ट्रिब्युसन ड्रअर-टाइप प्यानल स्विचगियरको इन्जिनियरिङ फाइदाहरू हाइलाइट गर्दछ।

Q1: कसरी दराज संयन्त्रले मर्मत सुधार गर्छ?

A: एकाइले मेकानिकल इन्टरलकहरूसँग तीन-स्थिति ड्रअर (जडित/परीक्षण/विच्छेदन गरिएको) सुविधा दिन्छ। तपाईं छेउछाउका सर्किटहरू बन्द नगरीकन 60 सेकेन्ड भित्र दोषपूर्ण ड्रअर बदल्न सक्नुहुन्छ। यो महत्वपूर्ण सुविधाहरूको लागि बौद्धिक पावर वितरण ड्रअर-प्रकार प्यानल स्विचगियरको मुख्य लाभ हो।

Q2: कुन "बुद्धिमान" प्रकार्यहरू निर्मित छन्?

A: वास्तविक समय भोल्टेज, वर्तमान, शक्ति कारक, र harmonics निगरानी। ओभरलोड, सर्ट सर्किट, वा तापमान वृद्धि मा स्वचालित अलार्म। डाटा लगहरू RS485 वा इथरनेट मार्फत निर्यात गर्न सकिन्छ। केन्द्रीय SCADA प्रणालीबाट टाढाको यात्रा / बन्द नियन्त्रण।

Q3: के दराज संयन्त्र धेरै सम्मिलन पछि भरपर्दो छ?

A: हो। प्रत्येक दराजलाई ५,००० मेकानिकल अपरेसनहरू र १,००० बिजुली अपरेसनहरू बिना कार्यसम्पादनमा ह्रासको लागि परीक्षण गरिन्छ। सम्पर्कहरू वसन्त-भारित दबाबको साथ चाँदी-प्लेट गरिएका छन्।

Q4: यो उत्पादन कहाँ स्थापना गर्न सकिन्छ?

आवेदन सूची:

1. डाटा केन्द्रहरू: अनावश्यक पावर पथहरू र न्यूनतम MTTR (मरम्मत गर्नको लागि औसत समय) को लागि।

2. अस्पतालहरू: क्रिटिकल लाइफ-सपोर्ट सर्किटहरूलाई निर्बाध शक्ति चाहिन्छ।

3. औद्योगिक प्लान्टहरू: कन्वेयरहरू, पम्पहरू र कम्प्रेसरहरूको लागि मोटर नियन्त्रण केन्द्रहरू (MCC)।

4. कमर्शियल कम्प्लेक्सहरू: मल प्रकाश र HVAC वितरण।

5. नवीकरणीय ऊर्जा: स्मार्ट ग्रिड प्रतिक्रिया संग सौर/हावा एकीकरण।

उत्पादन प्यारामिटरहरू (विशिष्टता)

उत्पादन विवरण (गुणस्तर र निर्माण)

1. एन्क्लोजर: 2.0mm कोल्ड-रोल्ड स्टिल प्लेट, इलेक्ट्रो-गैल्भेनाइज्ड र पाउडर-लेपित (RAL 7035)। जंग प्रतिरोध> 500 घण्टा नुन स्प्रे परीक्षण।

2. दराज संयन्त्र: स्व-लक ह्यान्डलको साथ उच्च सटीक गाइड रेलहरू। IP20 औंला-सुरक्षित दराज डिब्बा भित्र सुरक्षा।

3. बसबार प्रणाली: आयताकार तामा बसबारहरू (98% IACS चालकता), पूर्ण रूपमा तातो-स्रिंक स्लिभहरूद्वारा इन्सुलेटेड।

4. तारहरू: UL1015 वा 60245 IEC प्रमाणित केबलहरू, दोहोरो नम्बरहरू र रङ कोडहरूसँग लेबल गरिएको।

५. परीक्षण: प्रत्येक एसेम्बल गरिएको एकाइले पार्छ:

● डाइइलेक्ट्रिक भोल्टेज प्रतिरोध (3000V AC 1 मिनेटको लागि)

● प्राथमिक र माध्यमिक इंजेक्शन परीक्षण

● दराज मेकानिकल सञ्चालन परीक्षण

● पूर्ण मूल्याङ्कन गरिएको वर्तमानमा तापक्रम वृद्धि परीक्षण

प्याकेजिङ र डेलिभरी

1. प्याकेजिङ:

प्रत्येक दराज व्यक्तिगत रूपमा एन्टि-स्टेटिक पीई फिल्ममा बेरिएको छ। मुख्य प्यानल किनारा संरक्षकहरूद्वारा सुरक्षित गरिएको छ र फ्युमिगेट गरिएको काठको प्यालेटमा पट्टी लगाइएको छ। सबै घेराहरू बबल र्याप र पीपी बुनेको कपडाले ढाकिएका छन्। IP54-मूल्याङ्कन गरिएको बाहिरी एकाइहरूले थप वाटरप्रूफ लेमिनेटेड कभर पाउँछन्।

2. ढुवानी चिन्ह:

● ugao पावर लोगो, अर्डर नम्बर, वजन, आयाम, र "Fragile–Electronic Components" लेबल।

३. वितरण:

● निर्माण नेतृत्व समय: 25-35 कार्य दिनहरू ड्राइंग स्वीकृति पछि।

● पोर्ट: शंघाई / निङ्बो।

● ढुवानी: समुद्री भाडा (FCL वा LCL), अत्यावश्यक स्पेयर ड्रअरहरूको लागि एयर फ्रेट।

बारम्बार सोधिने प्रश्नहरू

Q1: के म सम्पूर्ण प्यानल किन्न बिना एक अतिरिक्त भागको रूपमा एकल ड्रयर किन्न सक्छु?

A: हो। लुगाओ पावर कं, लिमिटेड व्यक्तिगत बौद्धिक दराज बेच्छ। हामी मूल रेखाचित्र, दराज लेबल, सर्किट कन्फिगरेसन र कम्पोनेन्ट मोडेल अनुसार मिल्दो स्पेयर दराज निर्माण गर्न सक्छौं। प्राविधिक समीक्षा चरणमा अन्तिम अनुकूलता पुष्टि हुनुपर्छ।

Q2: के बुद्धिमानी पावर वितरण ड्रअर-प्रकार प्यानल स्विचगियरले त्रुटि पछि रिमोट रिसेट समर्थन गर्दछ?

A: हो, संचार मोड्युल मार्फत। अपरेटरले टाढैबाट जडान विच्छेद गर्न, दोष निदान गर्न, र पुन: जडान गर्न सक्छ (यदि स्थानीय सुरक्षा कोड द्वारा अनुमति छ)। यद्यपि, म्यानुअल निरीक्षण अझै पनि छोटो-सर्किट यात्राहरूको लागि सिफारिस गरिएको छ।

Q3: तपाईंको उत्पादनको लागि प्रति प्यानल दराजहरूको अधिकतम संख्या के हो?

A: 160A ड्रअरहरूको लागि, हामी 2200mm उच्च प्यानलमा 24 इकाइहरू स्थापना गर्न सक्छौं। 630A ड्रअरहरूको लागि, अधिकतम 12 एकाइहरू। लेआउटले फारम 4b विभाजनलाई पछ्याउँछ, यसको अर्थ प्रत्येक दराज यसको आफ्नै धातुको डिब्बामा पूर्ण रूपमा अलग गरिएको छ।

Q4: के तपाइँ स्थापना र कमिसन सेवा प्रदान गर्नुहुन्छ?

A: हामी मानकको रूपमा रिमोट भिडियो कमिसनिङ प्रदान गर्दछौं। ऐच्छिक: लुगाओ इन्जिनियरहरू द्वारा साइटमा कमिसनिङ (यात्रा खर्च + दैनिक दर, 1-वर्ष वारेन्टी विस्तार समावेश)।*

Q5: के तपाइँ मित्सुबिशी वा LS जस्ता तेस्रो-पक्ष ब्रेकरहरू एकीकृत गर्न सक्नुहुन्छ?

A: बिल्कुल। दराज चेसिस धेरै प्रमुख ब्रान्डहरू स्वीकार गर्न डिजाइन गरिएको छ: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT, र अन्य। तपाईले खरिद गर्दा ब्रेकर मोडेल निर्दिष्ट गर्नुहोस्।

बिक्री पछि सेवा र वारेन्टी

वारेन्टी अवधि: ढुवानी को मिति देखि 12 महिना (1 वर्ष)।

यस अवधिमा वि.लुगाओ पावर कं, लिमिटेडदराज संयन्त्र, बुद्धिमान नियन्त्रकहरू, र सञ्चार मोड्युलहरू सहित कुनै पनि निर्माण दोषहरू समावेश गर्दछ। उपभोग्य वस्तुहरू (बत्तीहरू, फ्यूजहरू) बहिष्कृत छन्।
