GGD मोड्युलर निश्चित प्रकार कम भोल्टेज स्विचगियर

परिभाषा र मूल पहिचान

GGD मोड्युलर फिक्स्ड टाइप कम भोल्टेज स्विचगियर एक इनडोर, फ्लोर-स्ट्यान्डिङ, मेटल-इनक्लोज्ड स्विचगियर एसेम्बली हो। यसको लागि विशेष गरी ईन्जिनियर गरिएको छकम भोल्टेज एसी पावर वितरणतीन-चरण औद्योगिक र व्यावसायिक विद्युतीय प्रणालीहरूमा। पावर वितरण पदानुक्रममा आधारभूत उत्पादनको रूपमा, यो ट्रान्सफर्मर माध्यमिक टर्मिनलहरू र अन्तिम शाखा वितरण बोर्डहरूको बीचमा बस्दछ, स्थापनाको प्राथमिक पावर हबको रूपमा कार्य गर्दछ।

उत्पादन प्यारामिटरहरू

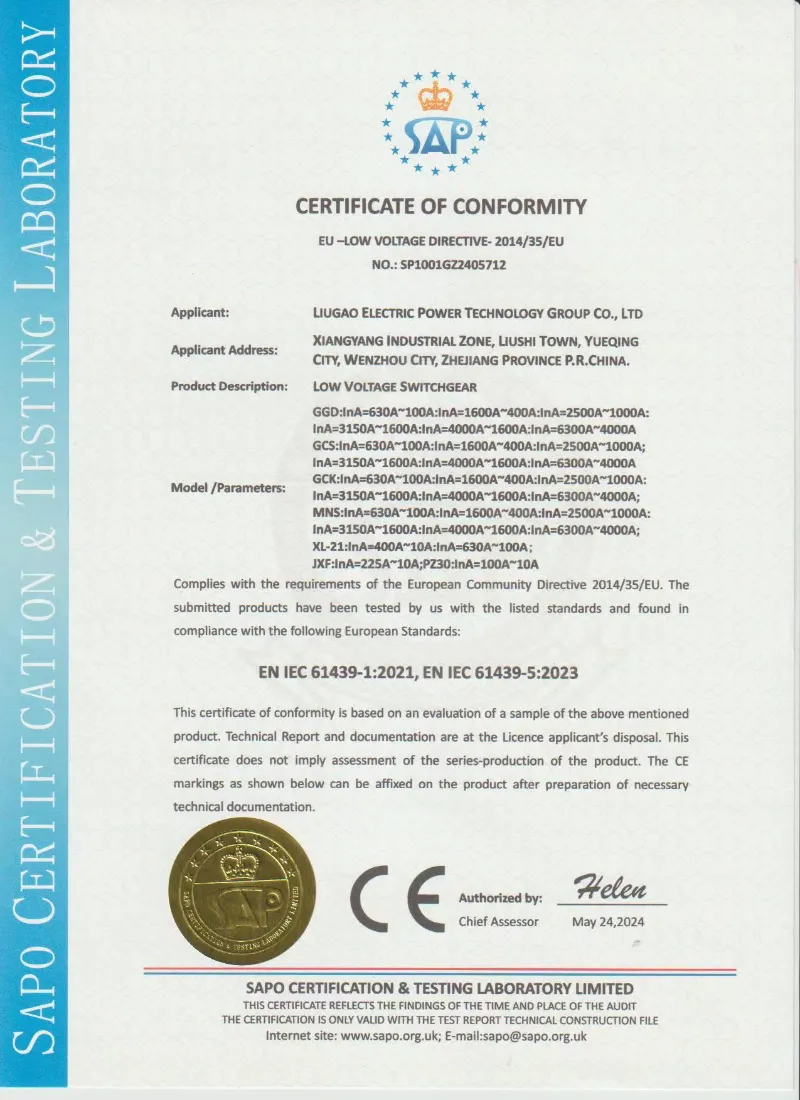

प्रमाणीकरण र गुणस्तर आश्वासन

लुगाओपरियोजना प्राविधिक आवश्यकताहरू र लागू कम भोल्टेज स्विचगियर मानकहरू अनुसार GGD निश्चित प्रकारको कम भोल्टेज स्विचगियर निर्माण गर्दछ। नियमित निरीक्षण र परीक्षण रिपोर्ट पुष्टि प्राविधिक सम्झौता अनुसार ढुवानी अघि प्रदान गर्न सकिन्छ।

• IEC 61439-1/2 आधारित डिजाइन र परीक्षण
• GB/T 7251 आधारित निर्माण र निरीक्षण
• पावर आवृत्ति प्रतिरोध परीक्षण
• इन्सुलेशन प्रतिरोध परीक्षण
• तार र कार्यात्मक सञ्चालन निरीक्षण
• कन्फिगरेसन अनुसार तापमान वृद्धि प्रमाणिकरण
• ढुवानी अघि नियमित परीक्षण रिपोर्ट
• कारखाना निरीक्षण फोटोहरू अनुरोधमा उपलब्ध छन्

स्थिर स्थापना दर्शन

ड्र-आउट प्रकार स्विचगियरको विपरीत जहाँ कार्यात्मक एकाइहरू स्लाइडहरूमा फिर्ता लिन सकिन्छ, GGD ले स्थायी रूपमा निश्चित माउन्टिङ अवधारणा प्रयोग गर्दछ:

● सबै प्राथमिक यन्त्रहरू-एयर सर्किट ब्रेकरहरू (ACBs), मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs), र आइसोलेटिंग स्विचहरू-सीधा कडा माउन्टिङ प्लेटहरूमा बोल्ट गरिएका छन्।

● उपकरणहरू र बसबारहरू बीचको विद्युतीय जडानहरू बोल्ट गरिएको तामाका लिङ्कहरू वा केबल जडानहरू प्रयोग गरेर हार्ड-तार गरिएका हुन्छन्, प्लग-इन सम्पर्कहरू होइन।

● यो निश्चित दृष्टिकोणले स्लाइडिङ मेकानिजमसँग सम्बन्धित मेकानिकल जटिलता, लागत, र मर्मतसम्भारलाई हटाउँछ, यसलाई स्थिर, दीर्घकालीन स्थापनाहरूको लागि आदर्श बनाउँछ जहाँ सर्किट स्थिति विरलै परिवर्तन हुन्छ।

मोड्युलर एन्क्लोजर निर्माण

● एन्क्लोजर मानकीकृत मोड्युलर क्यूबिकलहरूबाट बनाइएको छ, प्रत्येकले समान उचाइ र गहिराइ साझा गर्दछ:

● फ्रेम आयामहरू: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● प्रत्येक क्यूबिकल एक स्वतन्त्र वेल्डेड स्टिल मोड्युल हो जसलाई निरन्तर स्विचबोर्ड लाइनअप बनाउनको लागि छेउ-छेउमा बोल्ट गर्न सकिन्छ।

● क्यूबिकलहरूलाई कार्यात्मक रूपमा आगमन (फिडर-प्राप्त गर्ने), बस-कप्लर (बस इन्टरकनेक्शन), वा फिडर (आउटगोइंग वितरण) एकाइहरूको रूपमा वर्गीकृत गरिन्छ।

उत्पादन लाभहरू

लाभ 1 - संरचनात्मक मजबुतता

प्रबलित 8MF स्टील फ्रेमले पुष्टि गरिएको सर्ट-सर्किट प्रतिरोध स्तर अन्तर्गत मेकानिकल स्थिरता कायम राख्न मद्दत गर्दछ। मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोध: 63kA। क्याबिनेट फ्रेम परियोजना-विशिष्ट सर्ट-सर्किट आवश्यकताहरू सामना गर्न समर्थन गर्न डिजाइन गरिएको छ। रेटेड चुचुरो प्रतिरोधी वर्तमानलाई पुष्टि गरिएको विद्युतीय डिजाइन अनुसार कन्फिगर गर्न सकिन्छ।

फाइदा २ - मोड्युलर र फास्ट डिप्लोइमेन्ट

मानकीकृत आगमन, युग्मक, फिडर क्यूबिकलहरू। समान उचाइ/गहिराई। द्रुत परियोजना कन्फिगरेसन मानक एकाइहरू सँगसँगै मिलाएर। साइट स्थापना समय र डिजाइन जटिलता कम गर्दछ।

लाभ 3 - लागत-प्रभावी जीवनचक्र

फिक्स्ड माउन्टिङ (कुनै ड्र-आउट मेकानिजम छैन) प्रारम्भिक लागत कम गर्दछ। कुनै दराज स्लाइडहरू, प्लग-इन सम्पर्कहरू, वा जटिल इन्टरलकहरू छैनन्। न्यूनतम मर्मत, स्वामित्वको प्रतिस्पर्धी कुल लागत।

लाभ 4 - अनुकूलित थर्मल व्यवस्थापन

प्राकृतिक संवहन कूलिङ: तल लुभरहरू + शीर्ष भेन्टेड छत टोपी। चिम्नी प्रभाव सिर्जना गर्दछ - तातो हावा बाहिर निस्कन्छ, चिसो हावा भित्र जान्छ। कुनै प्रशंसक, कुनै आवाज, कुनै अतिरिक्त मर्मतसम्भार छैन।

लाभ 5 - सरलीकृत मर्मत र सञ्चालन

एर्गोनोमिक उचाइमा अगाडिको ढोकामा नियन्त्रणहरू, मिटरहरू, संकेतकहरू। ब्रेकर ह्यान्डलहरू ढोका नखोल्दा पहुँचयोग्य छन्। अलग बसबार, ब्रेकर, केबल डिब्बाहरु संग विशाल आन्तरिक लेआउट - सजिलो दृश्य निरीक्षण।

उत्पादन सुविधाहरू

सुविधा १: बहु-तह पाउडर कोटिंग प्रणाली

प्रत्येक स्टिल प्यानलले एक समान इलेक्ट्रोस्टेटिक इपोक्सी-पोलिएस्टर पाउडर कोट प्राप्त गर्नु अघि पाँच-चरण प्रिट्रीटमेन्ट (डिग्रेजिङ, रिन्सिङ, फस्फेटिंग, प्यासिभेशन र सुकाउने) पार गर्छ। यो कोटिंगले उच्च आसंजन र आर्द्रता प्रतिरोध प्रदान गर्दछ, सुनिश्चित गर्दैGGD मोड्युलर निश्चित प्रकार कम भोल्टेज स्विचगियरउष्णकटिबंधीय वा उच्च आर्द्रता भएको औद्योगिक वातावरणमा पनि यसको उपस्थिति र जंग सुरक्षा कायम राख्छ।

सुविधा २: पारदर्शी आर्क बाधाहरू

मुख्य बसबार र उपकरण डिब्बाहरू बीच पोली कार्बोनेट बाधाहरू। बसबार अवस्थाको दृश्य पुष्टि गर्न अनुमति दिँदा निरीक्षणको क्रममा अपरेटर सुरक्षाको लागि दृश्यात्मक, भौतिक विभाजन प्रदान गर्दछ।

सुविधा 3: विशाल केबल समाप्ति क्षेत्र

● खुला ग्रन्थि प्लेट भएको ठूलो तल्लो केबल डिब्बा, ठूला पावर केबल झुकाउने त्रिज्या मिलाउने। विद्युतीय जडानहरूमा तनाव कम गर्न समायोज्य केबल क्ल्याम्पहरू समावेश छन्।

सुविधा ४: एकीकृत अर्थिङ बसबार

निरन्तर तामा अर्थ बसबार प्रति क्यूबिकल पूर्व-ड्रिल बिन्दुहरु संग पूर्ण विधानसभा लम्बाइ चल्छ। प्रणाली अर्थिङ अनुपालन सुनिश्चित गर्दै आगमन र बहिर्गमन सर्किटहरूको लागि साइटमा पृथ्वी बन्धनलाई सरल बनाउँछ।

सुविधा ५: प्याडलक प्रावधान सहितको बाह्य ह्यान्डल

मुख्य ब्रेकर ह्यान्डलहरू बाहिरी रूपमा माउन्ट गरिएको, बन्द स्थितिमा लक गर्न मिल्ने। मर्मतसम्भारको समयमा सुरक्षित मेकानिकल LOTO सक्षम गर्दछ, स्पष्ट दृश्य अलगाव प्रदान गर्दछ।

सुविधा 6: लचिलो बसबार कन्फिगरेसन

शीर्ष/तल केबल प्रविष्टि, र 3P4W वा 3P5W वितरण समर्थन गर्दछ। चरण बसबारहरू तारिङ त्रुटिहरू कम गर्न मानक रंग कोडिङ (पहेंलो, हरियो, रातो, तटस्थको लागि नीलो) संग स्पष्ट रूपमा चिन्ह लगाइएको छ।

उत्पादन आवेदन

GGD मोड्युलर फिक्स्ड टाइप कम भोल्टेज स्विचगियर विभिन्न क्षेत्रहरूमा व्यापक रूपमा तैनात गरिएको छ जहाँ भरपर्दो निश्चित वितरणलाई प्राथमिकता दिइन्छ:

● भवन निर्माण सेवा र पूर्वाधार: अग्लो आवासीय टावरहरूमा सीढीको प्रकाश वितरण, भूमिगत पार्किङ भेन्टिलेसन बिजुली आपूर्ति, र नगरपालिका सडक प्रकाश नियन्त्रण क्याबिनेटहरू।

● औद्योगिक सहायक प्रणालीहरू: कम्प्रेसर कोठा पावर प्यानलहरू, सिमेन्ट र एग्रीगेट प्लान्टहरूमा गैर-महत्वपूर्ण प्रक्रिया मोटर फिडरहरू, र कारखाना गोदाम वितरण बोर्डहरू।

● पानी र फोहोर पानी प्रशोधन: कच्चा पानीको सेवन र प्रशोधित फोहोर निकासीको लागि पम्प स्टेशन मोटर फिडरहरू, र रासायनिक डोजिङ उपकरण बिजुली आपूर्ति।

● नवीकरणीय ऊर्जा: AC कम्बाइनर प्यानल र ग्राउन्ड-माउन्ट सौर फार्महरूमा सहायक पावर वितरण बोर्डहरू।

● व्यावसायिक सुविधाहरू: ब्याकअप जेनेरेटर सिङ्क्रोनाइजेसन र किनमेल मलहरूमा वितरण प्यानलहरू, र विश्वविद्यालय क्याम्पस ऊर्जा स्टेशनहरूमा HVAC चिलर फिडर प्यानलहरू।

● अस्थायी र निर्माण शक्ति: साइट अस्थायी पावर वितरण बक्सहरू र निर्माण होइस्ट पावर सप्लाई प्यानलहरू, जहाँ फिक्स्ड असभ्य निर्माणले हल्का प्यानल डिजाइनहरू भन्दा राम्रो स्थायित्व प्रदान गर्दछ।

प्याकेजिङ र ढुवानी

प्रत्येक GGD कम भोल्टेज स्विचगियर क्याबिनेट एन्टी-रस्ट फिल्म, फोम प्याडिङ र प्लाईवुड निर्यात प्याकेजिङ संग सुरक्षित छ। क्याबिनेट आधार ढुवानी आवश्यकताहरू अनुसार फोर्कलिफ्ट ह्यान्डलिंगको लागि डिजाइन गर्न सकिन्छ।

प्याकेजिङ: स्ट्रेच फिल्म, नमी-प्रूफ सुरक्षा र प्लाईवुड निर्यात केस

ढुवानी: FOB Ningbo, CIF प्रमुख पोर्टहरू वा EXW उपलब्ध

क्याबिनेट फिक्सिंग: आन्तरिक कम्पोनेन्टहरू ढुवानी अघि प्रबलित

कागजातहरू: प्याकिङ सूची, तारिङ रेखाचित्र र परीक्षण रिपोर्ट समावेश

बिक्री पछि सेवा

स्थापना र कमीशनको लागि प्राविधिक समर्थन

तारिङ रेखाचित्र र लेआउट रेखाचित्र समर्थन

ब्रेकर, मिटर र नियन्त्रण घटकहरूको लागि स्पेयर पार्ट्स निर्देशन

वारेन्टी सर्तहरू पुष्टि गरिएको अर्डर सम्झौता अनुसार

बारम्बार सोधिने प्रश्नहरू

Q1: GGD फिक्स्ड स्विचगियर र GCS/MNS ड्र-आउट स्विचगियर बीच के भिन्नता छ?

GGD ले फिक्स्ड-माउन्टेड ब्रेकरहरू र हार्ड-तार जडानहरू प्रयोग गर्दछ, जबकि GCS वा MNS ले निकाल्न मिल्ने ड्रअर एकाइहरू प्रयोग गर्दछ। GGD स्थिर वितरण प्रणालीहरूको लागि अधिक लागत-प्रभावी छ जहाँ सर्किटहरू बारम्बार प्रतिस्थापन आवश्यक पर्दैन।

Q2: GGD क्याबिनेट मेरो एकल-लाइन रेखाचित्र अनुसार अनुकूलित गर्न सकिन्छ?

हो। Lugao ले आगमन, फिडर, बस-कप्लर, मिटरिङ र क्यापेसिटर क्षतिपूर्ति क्याबिनेटहरू तपाईंको विद्युतीय रेखाचित्र र कम्पोनेन्ट ब्रान्ड आवश्यकताहरू अनुसार कन्फिगर गर्न सक्छ।

Q3: कुन कम्पोनेन्ट ब्रान्डहरू प्रयोग गर्न सकिन्छ?

साधारण विकल्पहरूमा बजेट र प्राविधिक आवश्यकताहरूको आधारमा ABB, Schneider, Siemens, CHINT, Delixi वा अन्य परियोजना-निर्दिष्ट ब्रान्डहरू समावेश छन्।

Q4: ढुवानी अघि कुन कागजातहरू आपूर्ति गरिन्छ?

हामी लेआउट रेखाचित्रहरू, तारिङ रेखाचित्रहरू, दिनचर्या परीक्षण रिपोर्टहरू, प्याकिङ सूचीहरू र उत्पादन फोटोहरू पुष्टि गरिएको अर्डर अनुसार ढुवानी अघि प्रदान गर्न सक्छौं।
