MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेट

Lugao Power Co., Ltd. ले तपाईंलाई MNS मोड्युलराइजेशन ड्र-आउट प्रकारको स्विच क्याबिनेट, उच्च घनत्व, पूर्ण रूपमा मोड्युलर कम भोल्टेज स्विचगियर प्लेटफर्म खरिद गर्न सिफारिस गर्दछ। यसले छिटो प्रतिस्थापन, स्केलेबल विस्तार, र सहज मर्मतसम्भार सक्षम पार्दै, मानकीकृत मोड्युलहरूसँग फिर्ता लिन सकिने कार्यक्षमता संयोजन गर्दछ। महत्वपूर्ण शक्ति वातावरण को लागी आदर्श।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेट होकम भोल्टेज (690V सम्म) संलग्न स्विचगियरMNS (मोड्युलर नेटवर्क सिस्टम) फ्रेमवर्क अनुसार डिजाइन गरिएको विधानसभा। प्रत्येक कार्यात्मक एकाइ - जस्तै मोटर स्टार्टर, फिडर ब्रेकर, वा पावर सप्लाई मोड्युल - एक व्यक्तिगत ड्र-आउट क्यासेटमा राखिएको हुन्छ जुन सम्पूर्ण प्रणाली बन्द नगरी सम्मिलित गर्न, फिर्ता लिन वा आदानप्रदान गर्न सकिन्छ। क्याबिनेटले तीनवटा प्राथमिक कार्यहरू गर्दछ: शक्ति वितरण (बहु उप-सर्किटहरू खुवाउने), मोटर नियन्त्रण (सुरु गर्ने, रोक्ने, मोटरहरूको सुरक्षा गर्ने), र प्रणाली सुरक्षा (सर्ट-सर्किट, ओभरलोड, र ग्राउन्ड फल्ट आइसोलेशन)। छोटकरीमा, यो औद्योगिक र व्यावसायिक सुविधाहरूको लागि प्लग-एन्ड-प्ले पावर व्यवस्थापन केन्द्र हो।

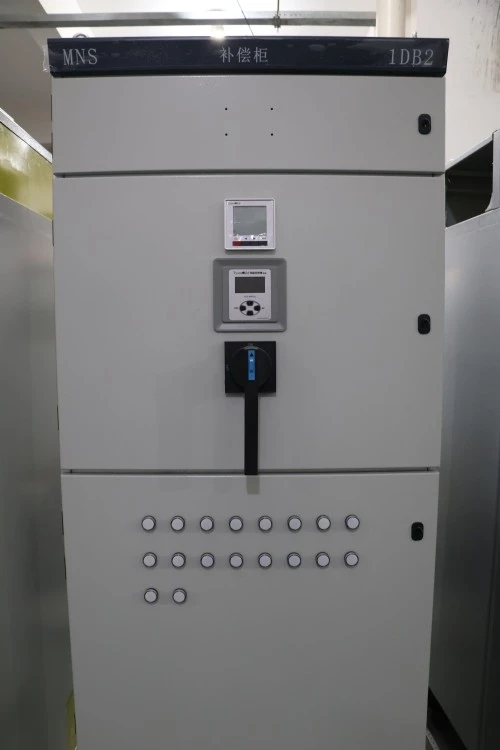

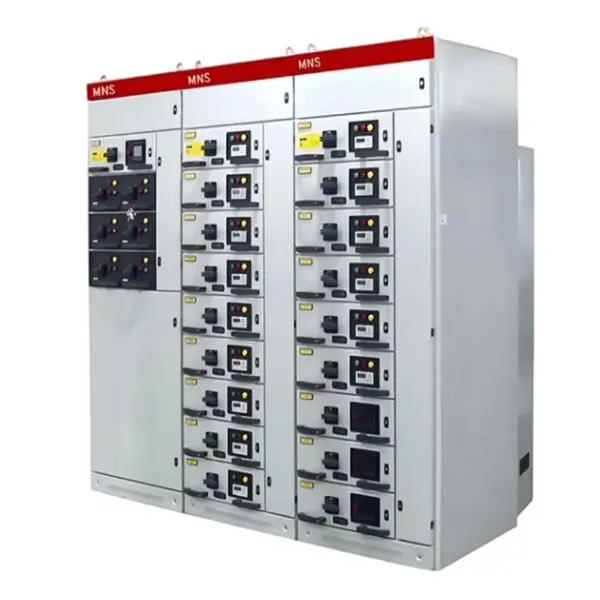

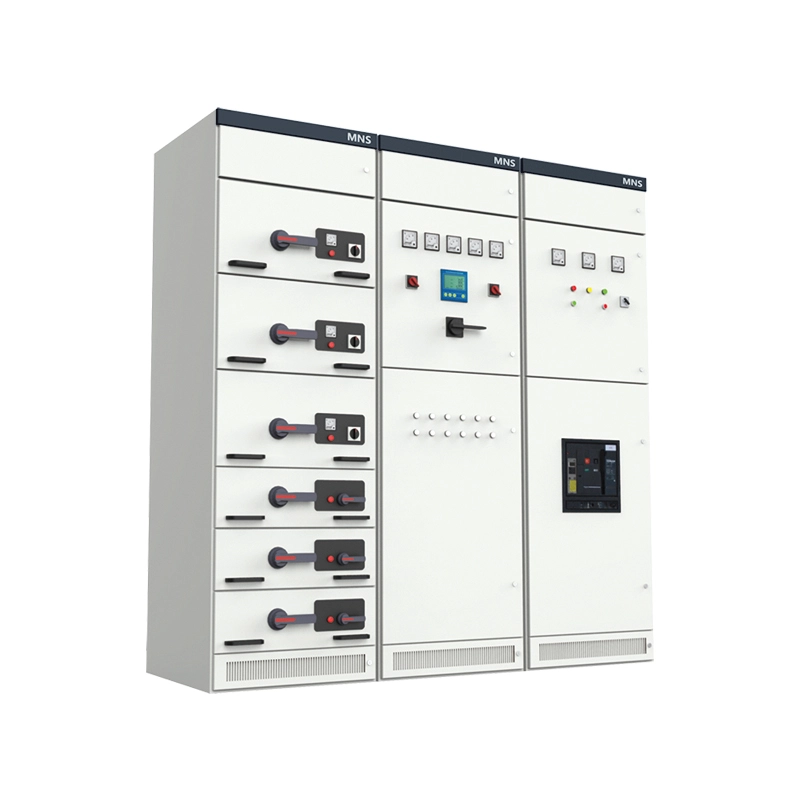

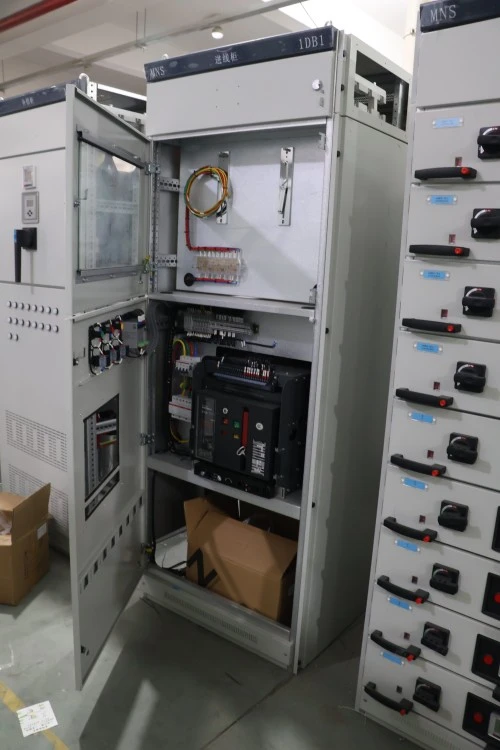

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

उत्पादन लाभहरू

फाइदा	विवरण
साँच्चै मोड्युलर वास्तुकला	प्रत्येक ड्र-आउट क्यासेट यान्त्रिक र विद्युतीय रूपमा स्वतन्त्र हुन्छ। तपाईंले सम्पूर्ण क्याबिनेटलाई पुन: इन्जिनियर नगरीकन क्यासेटहरू थप्न, हटाउन वा अपग्रेड गर्न सक्नुहुन्छ। यसले MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेटलाई बढ्दो कारखानाहरूको लागि आदर्श बनाउँछ।
उच्च घनत्व पदचिह्न	प्रति एकल ठाडो खण्ड (8E/2 क्यासेट) 24 कार्यात्मक एकाइहरू सम्म। परम्परागत स्थिर स्विचबोर्डहरूको तुलनामा 30-40% भुइँ ठाउँ बचत गर्दछ।
तीन-स्थिति दराज संयन्त्र	प्याडलक-कम्प्याटिबल इन्टरलकको साथ परीक्षण, पृथक, र जडान स्थितिहरू। ड्ररहरू गलत रूपमा सम्मिलित गर्न सकिँदैन - कुञ्जी गाइडहरूले बेमेल हुनबाट जोगाउँछन्।
कार्य द्वारा पूर्ण विभाजन	मुख्य बस, केबल प्रविष्टि, र कार्यात्मक एकाइहरूको लागि छुट्टै डिब्बाहरू। चाप नियन्त्रण र आगो फैलाउने रोकथाम अन्तर्निहित छन्।
तातो-स्वैप योग्य क्षमता	मुख्य बस लाइभ रहँदा फिडर ड्रअर बदल्नुहोस्। डाउनटाइम ड्रअरमा मात्र सीमित छ - सामान्यतया 5 मिनेट भन्दा कम।
अगाडि मात्र सञ्चालन र मर्मतसम्भार	सबै दराज, केबल र नियन्त्रणहरू अगाडिबाट पहुँचयोग्य छन्। क्याबिनेट भित्ताको बिरूद्ध राख्न सकिन्छ, अझ बढी ठाउँ बचत गर्नुहोस्।
उच्च सर्ट-सर्किट प्रतिरोध	1 सेकेन्डको लागि 100kA सम्म (प्रति IEC 61439-2 परीक्षण गरिएको)। बसबार प्रणाली पूर्ण रूपमा इन्सुलेटेड छ र गतिशील तनावहरू विरुद्ध समर्थित छ।
भविष्य-तयार जडान	बिल्ट-इन वर्तमान/भोल्टेज सेन्सरहरू र Modbus TCP संचारको साथ वैकल्पिक स्मार्ट ड्रअर। तपाईंको SCADA वा भवन व्यवस्थापन प्रणालीमा प्रत्यक्ष एकीकरण।

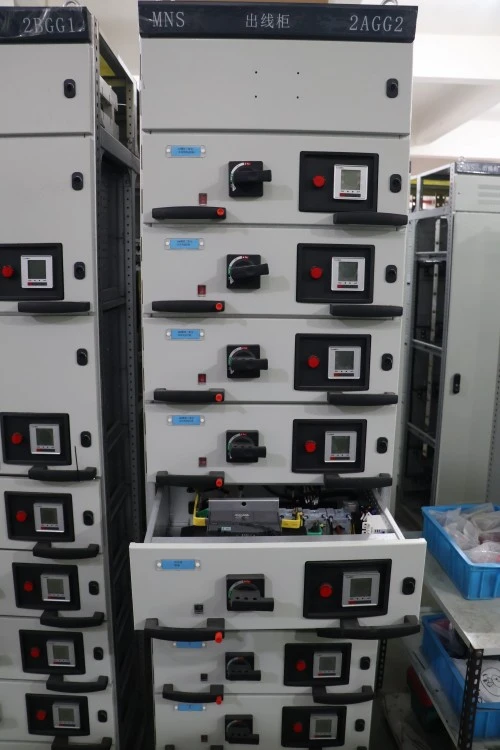

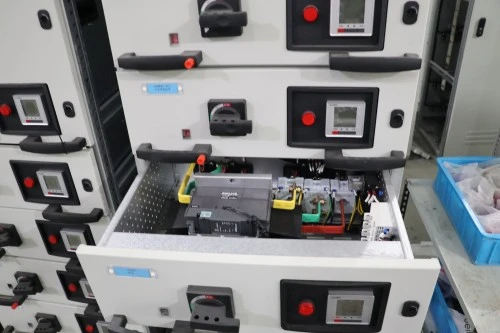

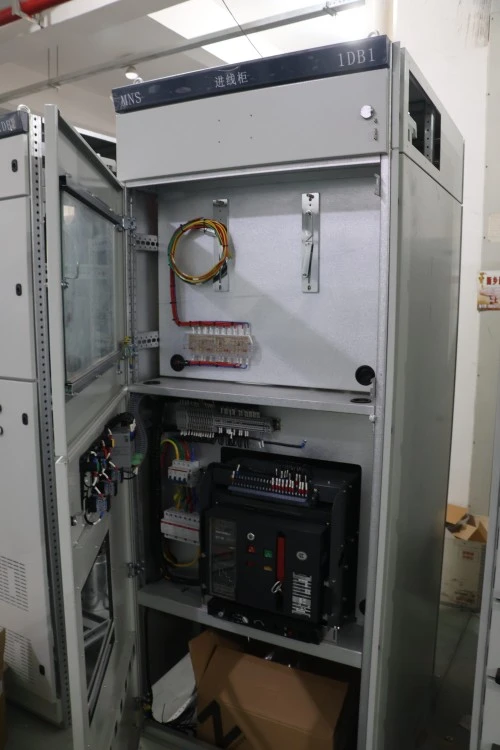

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

उत्पादन सुविधाहरू

जेनेरिक निकासी योग्य क्याबिनेटहरूको विपरीत, MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेटले यी विशिष्ट सुविधाहरू समावेश गर्दछ:

सुविधा	विशिष्ट लाभ
एकीकृत सञ्चालन सूचकको साथ दराज ह्यान्डल	ह्यान्डल रङले स्थिति देखाउँछ: सेतो (पृथक), पहेंलो (परीक्षण), हरियो (जडित)। स्थिति प्रमाणित गर्न दराज खोल्न आवश्यक छैन।
निश्चित सम्पर्कहरूको लागि स्वचालित शटरहरू	जब दराज फिर्ता लिइन्छ, धातुको शटरहरूले क्र्याडल भित्र प्रत्यक्ष निश्चित सम्पर्कहरूलाई स्वतः ढाक्छ। आकस्मिक औंला सम्पर्क रोक्छ।
मुख्य स्विचको साथ दराज इन्टरलक	मुख्य सर्किट ब्रेकर अफ स्थितिमा नभएसम्म दराज घुसाउन वा फिर्ता लिन सकिँदैन। आन्दोलन को समयमा arcing रोक्छ।
सीधा-मार्फत केबल डिब्बा	त्रिज्या अवरोधहरू झुकाउने बिना माथि वा तलबाट केबल प्रविष्टि। प्रति चरण 4x240mm² सम्म एल्युमिनियम वा तामा केबलहरू समर्थन गर्दछ।
फ्याक्ट्री वायर्ड सेकेन्डरी हार्नेस नम्बर भएका फेरूलहरू	प्रत्येक नियन्त्रण तार पूर्व समाप्त र नम्बर गरिएको छ। प्रतिस्थापन दराज मिल्दो प्लग-इन माध्यमिक कनेक्टरको साथ आउँछ - साइटमा पुन: तारिङ छैन।
म्यानुअल सञ्चालनको लागि दराज वजन ≤25kg	धेरै जसो 8E/2 र 8E ड्रअरहरू लिफ्टिंग उपकरणहरू बिना एक व्यक्ति ह्यान्डल गर्नका लागि पर्याप्त हल्का हुन्छन्। भारी दराजहरूमा रोलर-सहायता छ।
एन्टी-कन्डेन्सेशन कोटिंगको साथ चिसो-रोल्ड स्टील	विशेष कोटिंगले नमी विकिंग रोक्छ; 500 घण्टा नुन स्प्रे (ISO 9227) को लागि परीक्षण गरियो। आर्द्र वातावरणको लागि उपयुक्त।

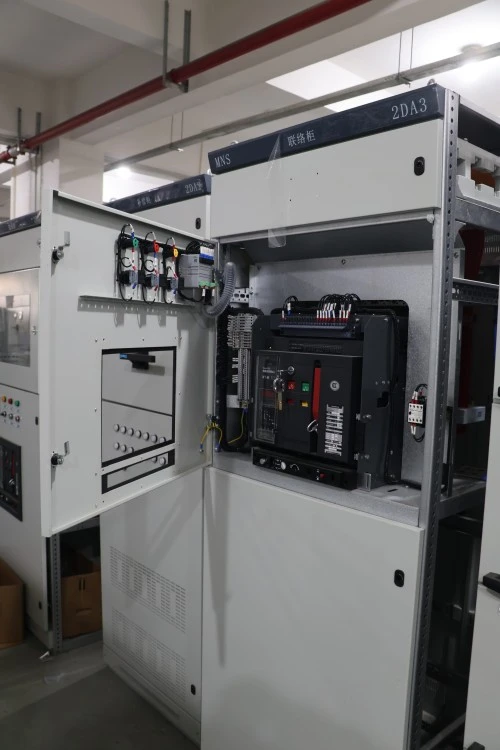

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

उत्पादन प्यारामिटरहरू

प्यारामिटर	विशिष्टता
मूल्याङ्कन गरिएको परिचालन भोल्टेज	380V / 400V / 690V AC
मूल्याङ्कन इन्सुलेशन भोल्टेज	1000V सम्म
मुख्य बसबारको मूल्याङ्कन गरिएको वर्तमान	कन्फिगरेसनको आधारमा 4000A वा 6300A सम्म
मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध	50kA / 65kA / 100kA सम्म, परियोजना आवश्यकताहरूको अधीनमा
दराज मोड्युल	8E/2, 8E, 16E, 24E
संरक्षण डिग्री	IP30 / IP40 मानक, IP54 वैकल्पिक
विभाजन को रूप	फारम 2b, फारम 3b, फारम 4b वैकल्पिक
लागू मानकहरू	IEC 61439-1, IEC 61439-2, GB/T 7251
केबल प्रविष्टि	शीर्ष वा तल केबल प्रविष्टि
स्थापना	इनडोर स्थापना

उत्पादन आवेदन (परिदृश्यहरू)

MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेट व्यापक रूपमा तैनात गरिएको छ:

● औद्योगिक प्लान्टहरू: अटोमोटिभ एसेम्बली लाइनहरू, खाना र पेय पदार्थ उत्पादन, रासायनिक ब्याच प्रशोधन

● वाणिज्य कम्प्लेक्सहरू: शपिङ मल, अग्लो कार्यालय भवनहरू, अस्पतालहरू

● पूर्वाधार: पानी प्रशोधन प्लान्टहरू, पम्पिङ स्टेशनहरू, एयरपोर्ट ब्यागेज ह्यान्डलिंग प्रणालीहरू

● डाटा केन्द्रहरू: कम भोल्टेज मुख्य वितरण बोर्ड (LVMDB) र रिमोट पावर प्यानल (RPP)

● नवीकरणीय ऊर्जा: सौर्य फार्म इन्भर्टर, वायु टर्बाइन सहायक विद्युत आपूर्ति

● समुद्री र अपतटीय: शिपबोर्ड पावर वितरण

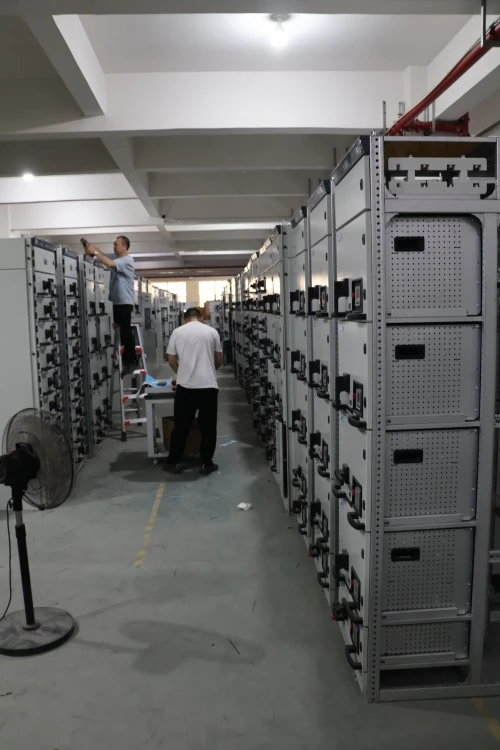

Mns Modularization Draw Out Type Switch Cabinet

उत्पादन विवरण

● लुगाओ पावर कं, लिमिटेडप्रत्येक MNS मोड्युलराइजेसन ड्र-आउट प्रकार स्विच क्याबिनेट परिशुद्धताको साथ निर्माण गर्दछ:

● संलग्न सामग्री: 2.0mm बाक्लो कोल्ड-रोल्ड स्टिल, IP40 मानक (IP54 वैकल्पिक) संग पूर्ण रूपमा वेल्डेड फ्रेम। पाउडर कोटिंग मोटाई ≥80μm, RAL 7035 हल्का खैरो।

● बसबार प्रणाली: आयताकार तामा पट्टीहरू (98% IACS चालकता) टिन-प्लेटेड जोडहरूसँग। सबै बसबारहरू तातो कम गर्न मिल्ने आस्तीनहरू (तटस्थका लागि रातो, पहेंलो, नीलो, खैरो) प्रयोग गरेर पूर्ण रूपमा इन्सुलेटेड हुन्छन्।

● ड्रअर क्र्याडल: सेल्फ-लुब्रिकेटिङ नायलॉन रोलरहरूसहित २.५ मिमी जस्ता लेपित स्टिलबाट बनेको। दराज सम्मिलित/निकासी बल ≤150N 500 चक्र पछि।

● स्थिर सम्पर्कहरू: चाँदी-मिश्र धातु टिप, वसन्त-लोड डिजाइन। प्रदर्शन गिरावट बिना 2,000 सम्मिलनहरूको लागि मूल्याङ्कन गरियो।

● माध्यमिक सम्पर्कहरू: 24-पिन प्लग-र-सकेट सिल्भर-प्लेटेड कनेक्टरहरू। १०,००० मिलन चक्रका लागि डिजाइन गरिएको।

● दराज पहिचान: प्रत्येक दराज अगाडि लेजर-उत्कृष्ट लेबल होल्डर। डिजिटल सम्पत्ति ट्र्याकिङको लागि QR कोड वैकल्पिक।

● कारखाना परीक्षण: प्रत्येक कार्यात्मक एकाइले पूर्ण तार जाँच, डाइइलेक्ट्रिक शक्ति परीक्षण (1 मिनेटको लागि 2.5kV), र तापक्रम वृद्धि परीक्षण (1.1x मूल्याङ्कन गरिएको वर्तमानमा)। परीक्षण रिपोर्टहरू ढुवानी संग समावेश छन्।

प्रमाणीकरण र गुणस्तर आश्वासन

लुगाओले स्विचगियर निर्माणको लागि ISO-आधारित गुणस्तर व्यवस्थापन प्रक्रियाहरू पछ्याउँछ। परियोजना आदेशहरूको लागि, हामी पुष्टि गरिएको प्राविधिक सम्झौता अनुसार ढुवानी अघि निरीक्षण कागजातहरू, नियमित परीक्षण रिपोर्टहरू र उत्पादन फोटोहरू प्रदान गर्न सक्छौं।

ISO 9001 गुणस्तर व्यवस्थापन प्रणाली
ISO 14001 पर्यावरण व्यवस्थापन प्रणाली
IEC 61439-1/2 आधारित डिजाइन र परीक्षण
ढुवानी अघि नियमित परीक्षण रिपोर्ट
कारखाना निरीक्षण फोटोहरू अनुरोधमा उपलब्ध छन्

Lugao ISO 9001 quality management certificate

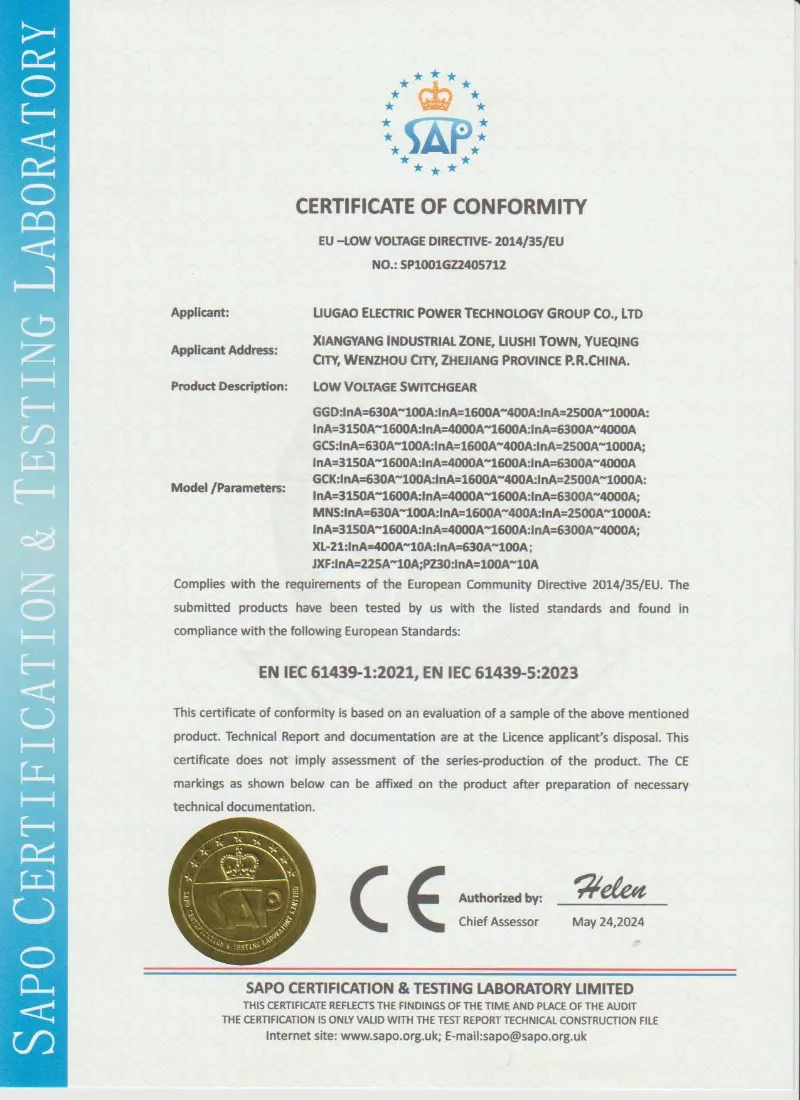

Lugao IEC 61439 certificate for low voltage switchgear

प्याकेजिङ्ग, ढुवानी र बिक्री पछि

प्याकेजिङ र ढुवानी

● व्यक्तिगत दराज प्याकेजिङ: नालीदार बक्स भित्र एन्टी-स्टेटिक बबल र्याप, सर्किट रेखाचित्र र मूल्याङ्कन संग लेबल।

● मुख्य क्याबिनेट प्याकेजिङ: स्ट्रेच फिल्म + VCI पेपर + प्लाईवुड निर्यात क्रेट (15mm मोटाई)। सबै क्रेट आधारहरू फोर्कलिफ्ट पकेटहरूसँग फिट छन्।

● ढुवानी अवधि: FOB Ningbo, CIF प्रमुख पोर्टहरू, वा EXW।

● नेतृत्व समय: मानक कन्फिगरेसनहरूको लागि 20 कार्य दिनहरू।

बिक्री पछि सेवा

● वारेन्टी अवधि: कमिसन भएको मितिबाट १२ महिना (ढुवानीबाट अधिकतम १८ महिना)।

● भिडियो कल वा इमेल मार्फत नि:शुल्क रिमोट प्राविधिक समर्थन (4 व्यापार घण्टा भित्र प्रतिक्रिया)।

FAQs:

Q1: 8E/2, 8E, र 16E ड्रअरहरू बीचको भिन्नता के हो?

A: यी दराज उचाइ मोड्युलहरू सन्दर्भ गर्छन्: 8E/2 = 100mm (आधा मोड्युल), 8E = 200mm (पूर्ण मोड्युल), 16E = 400mm (डबल मोड्युल)। दराज जति ठुलो हुन्छ, त्यति नै उच्च स्वीकार्य वर्तमान रेटिंग र थप माध्यमिक टर्मिनलहरू उपलब्ध हुन्छन्।

Q2: के म आगमन आपूर्ति विच्छेद नगरी दराज बदल्न सक्छु?

A: हो। यो MNS मोड्युलराइजेशन ड्र-आउट प्रकार स्विच क्याबिनेटको मुख्य विशेषता हो। दराजलाई पृथक स्थिति (सेतो ह्यान्डल) मा सार्नुहोस्, अनलक गर्नुहोस् र यसलाई बाहिर तान्नुहोस्। मुख्य बस सक्रिय रहन्छ। यद्यपि, जहिले पनि पहिले लोड साइड विच्छेद गर्नुहोस्।

Q3: के क्याबिनेट तापमान निगरानी प्रणाली संग आउँछ?

A: मानक एकाइहरूले अनुगमन समावेश गर्दैन, तर हामी इम्बेडेड PT100 सेन्सरहरू र बसबार र दराजको तापमान देखाउने केन्द्रीय डिस्प्ले एकाइको साथ वैकल्पिक स्मार्ट ड्रअरहरू प्रस्ताव गर्दछौं।

Q4: अवस्थित खण्डहरू प्रतिस्थापन नगरी पछि मन्त्रिपरिषद् विस्तार गर्न सकिन्छ?

A: हो। प्रत्येक ठाडो खण्ड मेकानिकल र विद्युतीय रूपमा साइड जडानको लागि डिजाइन गरिएको छ। तपाइँ कुनै पनि छेउमा अतिरिक्त क्यूबिकल बोल्ट गर्न सक्नुहुन्छ र आपूर्ति गरिएको विस्तार किटहरू प्रयोग गरेर बसबारहरू जडान गर्न सक्नुहुन्छ।
