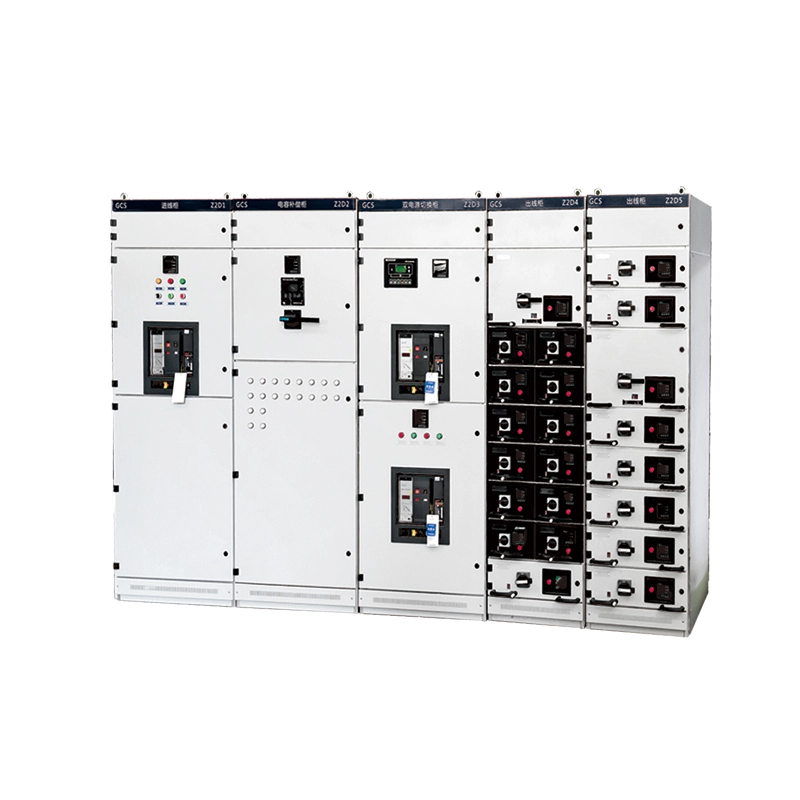

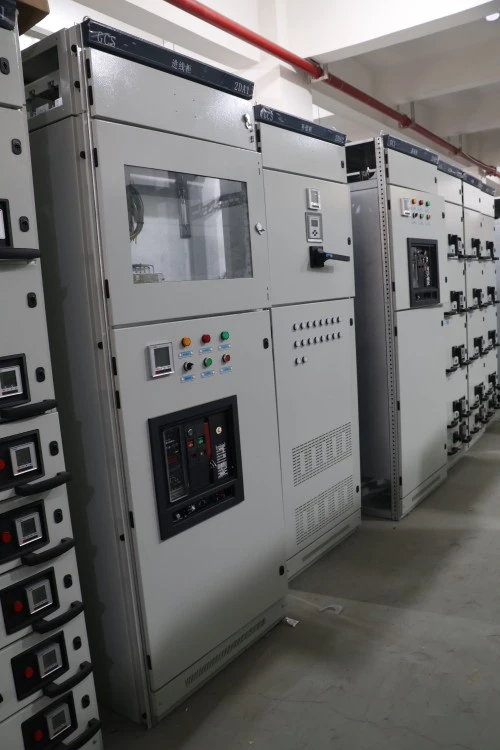

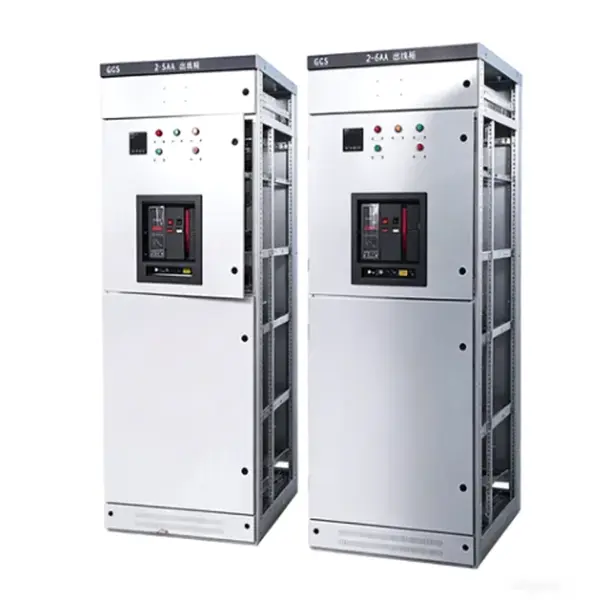

GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियर

GCS ड्र-आउट प्रकार लो भोल्टेज प्यानल स्विचगियर एक उन्नत संलग्न स्विचगियर एसेम्बली हो जुन पावर रिसेप्शन, वितरण, र तीन-चरण एसी औद्योगिक प्रणालीहरूमा 400V सम्मको मूल्याङ्कन भोल्टेजहरूमा सञ्चालन गर्ने बुद्धिमान मोटर नियन्त्रणको लागि सावधानीपूर्वक इन्जिनियर गरिएको छ (इन्सुलेशन रेटिङहरू सहित) 4000A सम्म। आधुनिक कम भोल्टेज पावर वितरण केन्द्रहरूको मूल मेरुदण्डको रूपमा, यो GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियरले प्राथमिक र माध्यमिक कम्पोनेन्टहरूको एक विस्तृत सूटलाई एकीकृत गर्दछ — जसमा एयर सर्किट ब्रेकरहरू (ACBs), मोल्डेड केस सर्किट ब्रेकरहरू (MCCBs), कन्ट्याक्टरहरू, थर्मल ओभरलोड प्रोग्रामहरू (CPL) र कन्ट्रोल गर्न मिल्ने प्रोग्रामहरू छन्। मल्टीफंक्शन डिजिटल मिटरहरू - मानकीकृत, पूर्ण रूपमा आदानप्रदान गर्न मिल्ने मोड्युलर ड्रअर एकाइहरूमा।

उत्पादन प्यारामिटर (विशिष्टता)

तल मानक GCS ड्र-आउट प्रकार लो भोल्टेज प्यानल स्विचगियरको लागि प्राविधिक विशिष्टता तालिका छ।

मूल्याङ्कन गरिएको फ्रिक्वेन्सी ५० हर्ट्ज / ६० हर्ट्ज लागू मानकहरू IEC 61439-1/2, GB/T 7251 स्थापना इनडोर, फ्लोर-स्ट्यान्डिङ दराज स्थिति जडान गरिएको, परीक्षण, विच्छेदन र फिर्ता गरिएको स्थिति केबल प्रविष्टि माथि वा तल केबल प्रविष्टि बसबार सामग्री वा कन्फिगरेसन एम्प्लुपर परियोजना अनुसार। -5°C देखि +40°C, वा परियोजना-विशिष्ट अवस्थाहरू उचाइ ≤2000m मानक, उच्च उचाइ डिजाइन पुष्टि द्वारा उपलब्ध छ।

उत्पादन सुविधा र आवेदन

Q1: यस GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियरको स्ट्यान्डआउट कार्यात्मक सुविधाहरू के हुन्?

A: GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियर यसको उच्च आदानप्रदान र सुरक्षा द्वारा विशेषता हो। समान मूल्याङ्कनका कार्यात्मक दराजहरू पूर्ण रूपमा आदानप्रदानयोग्य छन्, आपतकालीन प्रतिस्थापनको समयमा तारिङ त्रुटिहरू हटाउँदै। यसले एक सटीक मेकानिकल इन्टरलक मेकानिजम पनि समावेश गर्दछ जसले कडाईका साथ "अफ-पोजिशन-टेस्ट-अन" अनुक्रम लागू गर्दछ, अपरेटरहरूलाई लोड अन्तर्गत सर्किटहरू जडान वा विच्छेदन गर्नबाट रोक्छ। थप रूपमा, उन्नत भेन्टिलेसन डिजाइनले उच्च-वर्तमान सर्किटहरूको लागि प्रभावकारी गर्मी अपव्यय सुनिश्चित गर्दछ।

Q2: कुन परिदृश्यहरू यस स्विचगियरको लागि उपयुक्त छन्?

A: यो GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियर निर्बाध पावर र द्रुत त्रुटि रिकभरीको माग गर्ने क्षेत्रहरूको लागि उपयुक्त छ। सामान्य अनुप्रयोगहरूमा पेट्रोकेमिकल रिफाइनरीहरू (पम्प र कम्प्रेसर नियन्त्रणको लागि), ठूला-ठूला उत्पादन प्लान्टहरू (स्वचालित उत्पादन लाइनहरू), पावर प्लान्ट सहायक प्रणालीहरू, शहरी रेल ट्रान्जिट, र व्यावसायिक टावर सबस्टेशनहरू समावेश छन्। यसको ड्र-आउट डिजाइनले यसलाई कुनै पनि मिशन-क्रिटिकल वातावरणको लागि रुचाइएको छनोट बनाउँछ जहाँ डाउनटाइम न्यूनतम हुनुपर्छ।

उत्पादन विवरण

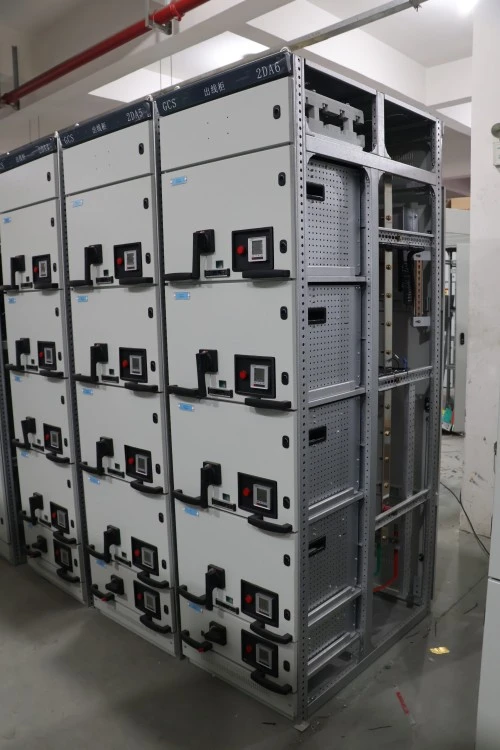

1. क्याबिनेट फ्रेम निर्माण - सटीक-इन्जिनियर संरचना

लुगाओ पावरको GCS ड्र-आउट प्रकार कम भोल्टेज प्यानल स्विचगियरको घेरा उच्च गुणस्तरको कोल्ड-रोल्ड स्टिल पानाहरूबाट सुरु हुन्छ, तिनीहरूको उच्च सपाटता र संरचनात्मक अखण्डताको लागि चयन गरिएको। सबै स्टील प्यानलहरू आयातित सीएनसी बुर्ज पंचिंग र झुकाउने केन्द्रहरू मार्फत प्रशोधन गरिन्छ, ±0.5° भित्र झुकाउने कोण शुद्धता र ±0.1mm भित्र प्वाल स्थिति सटीकता प्राप्त गर्दछ। बनाइसकेपछि, फ्रेमले बहु-चरणीय सतहको उपचारबाट गुज्रिन्छ: डिग्रेजिङ, एसिड पिकलिंग, फस्फेटिंग, र इलेक्ट्रोस्टेटिक इपोक्सी पाउडर कोटिंग, त्यसपछि कडा, जंग-प्रतिरोधी फिनिश बनाउनको लागि 180–200°C मा पकाइन्छ। एसेम्बल गरिएको क्याबिनेटले IP30 देखि IP40 सुरक्षा प्राप्त गर्दछ, प्रभावकारी रूपमा आन्तरिक कम्पोनेन्टहरूलाई धुलो, नमी, र आकस्मिक सम्पर्कबाट जोगाउँछ।

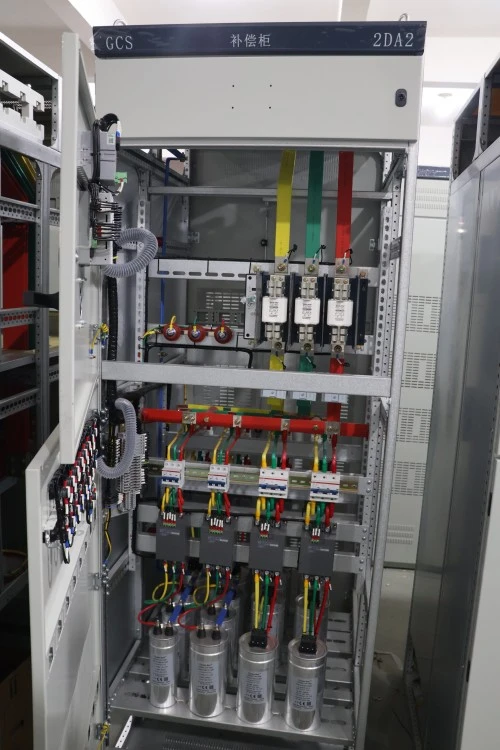

2. बसबार प्रणाली - उच्च चालकता कपर कोर

सबै मुख्य, ठाडो, र शाखा बसबारहरू 99.95% शुद्धता इलेक्ट्रोलाइटिक कपर (T2 ग्रेड) बाट निर्मित छन्, चालकता ≥ 98% IACS सुनिश्चित गर्दै। बसबार सतहहरूले बहु-तह उपचार प्राप्त गर्दछ - या त टिन-प्लेटेड, सिल्भर-प्लेटेड, वा उच्च-भोल्टेज-ग्रेड ताप-सङ्कित इन्सुलेशन स्लिभिङले ढाकिएको—अक्सिडेशन रोक्न र थर्मल अपव्यय बढाउन। प्रत्येक बसबार जोइन्टलाई क्यालिब्रेटेड टर्क औजारले कडा बनाइएको छ र ट्रेसबिलिटीको लागि चिन्ह लगाइएको छ, स्थानीय हट स्पटहरू हटाएर दीर्घकालीन विश्वसनीयतामा सम्झौता गर्न सक्छ।

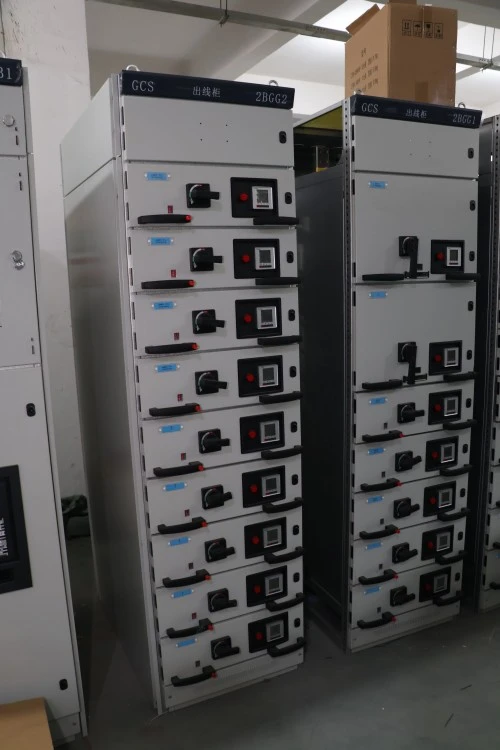

3. दराज सभा - "थ्री-पास" ट्युनिङ प्रक्रिया

प्रत्येक ड्र-आउट कार्यात्मक एकाईले हाम्रो विशेष तीन-पास स्लाइड ट्युनिङ पार गर्दछ:

1: गाईड रेलहरू म्यानुअल रूपमा फिट हुन्छन् र प्रारम्भिक पङ्क्तिबद्धताको लागि समायोजित हुन्छन्।

२: मेकानिकल स्मूथनेस र लच इन्गेजमेन्ट प्रमाणित गर्नको लागि दराज सम्मिलित र नो-लोड अवस्थाहरूमा फिर्ता लिइन्छ।

3: विद्युतीय निरन्तरता परीक्षण अन्तर्गत, प्राथमिक र माध्यमिक प्लग-इन सम्पर्क प्रतिरोध निगरानी गर्दा ड्रयर धेरै पटक साइकल गरिन्छ। हाम्रो सहज-अपरेशन थ्रेसहोल्ड पूरा गर्ने एकाइहरू मात्र स्वीकृत छन्।

यो कठोर प्रक्रियाले प्रत्येक दराज सहज रूपमा ग्लाइड हुन्छ र यसको पूर्ण यात्रा दायरामा पूर्ण विद्युतीय सम्पर्क कायम राख्छ।

4. प्रतिस्पर्धात्मक लाभहरू - कडा सहिष्णुता र उच्च सम्पर्कहरू

मानक बजार विकल्पहरूको तुलनामा, लुगाओ पावरको उत्पादन फाइदाहरू मूर्त र मापनयोग्य छन्:

गाइड-ट्र्याक सहिष्णुता नियन्त्रण: हामी ड्रअर मेकानिज्म ग्याप ± ०.५ मिमी (उद्योग सामान्य ≥± १.० मिमी हो) मा राख्छौं। यो कडा सहिष्णुताले दराजलाई अपरेशनको क्रममा कम्पन वा झिलिमिली हुनबाट रोक्छ, सीधै प्राथमिक सम्पर्कको पहिरन र ओभरहेटिंगको प्रमुख कारणलाई हटाउँछ।

सिल्भर-प्लेटेड प्राइमरी कनेक्टरहरू: सबै प्लग-इन सम्पर्कहरू तामाको मिश्र धातुबाट बनाइएका छन् र ≥6μm मोटाईको सिल्भर प्लेटिङ तहसँग समाप्त हुन्छन्। चाँदीको तल्लो सम्पर्क प्रतिरोध र उत्कृष्ट एन्टि-अक्सिडेशन गुणहरूले जडान बिन्दुहरूमा पावर हानिलाई उल्लेखनीय रूपमा कम गर्छ, सम्पूर्ण GCS ड्र-आउट प्रकार लो भोल्टेज प्यानल स्विचगियरको दीर्घकालीन थर्मल स्थिरता र ऊर्जा दक्षता बढाउँछ।

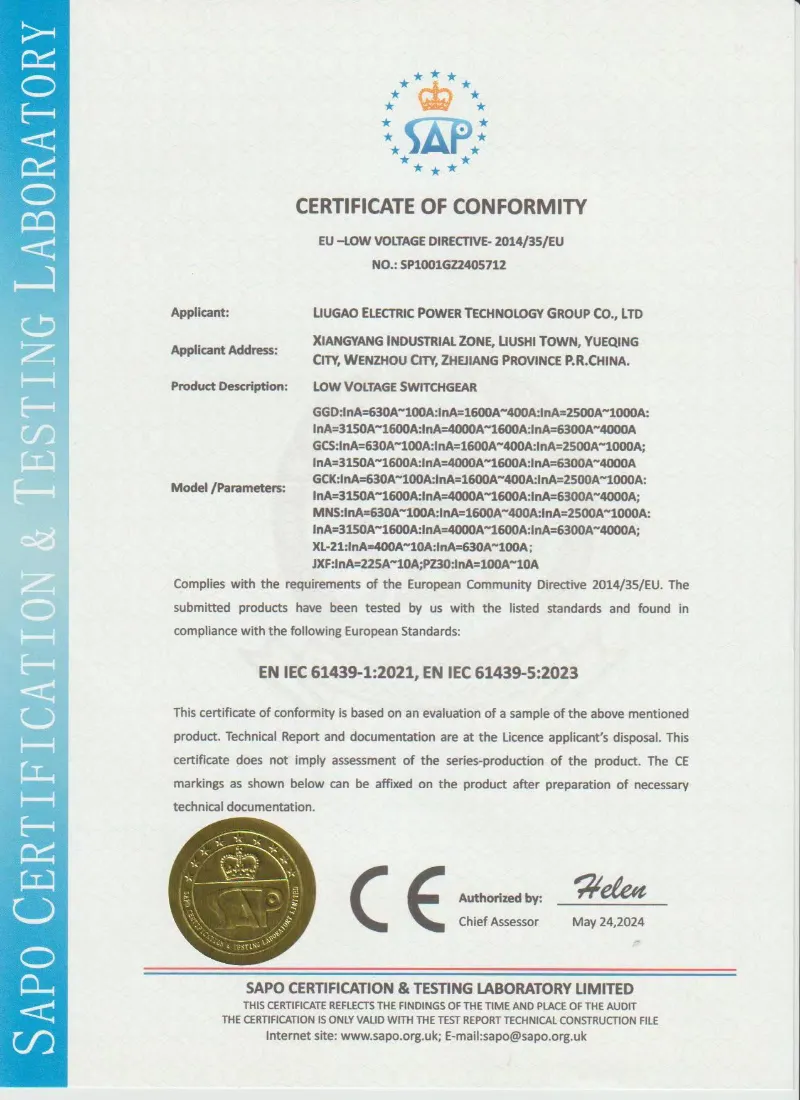

प्रमाणीकरण र गुणस्तर आश्वासन

Lugao ले परियोजना प्राविधिक आवश्यकताहरू र IEC 61439-1/2 र GB/T 7251 जस्ता लागू कम भोल्टेज स्विचगियर मानकहरू अनुसार GCS ड्र-आउट प्रकारको कम भोल्टेज स्विचगियरहरू निर्माण गर्दछ। पुष्टि गरिएको प्राविधिक सम्झौता अनुसार ढुवानी अघि नियमित निरीक्षण र परीक्षण रिपोर्टहरू प्रदान गर्न सकिन्छ।

• IEC 61439-1/2 आधारित डिजाइन र परीक्षण
• GB/T 7251 आधारित निर्माण र निरीक्षण
• पावर आवृत्ति प्रतिरोध परीक्षण
• इन्सुलेशन प्रतिरोध परीक्षण
• दराज एकाइहरूको लागि मेकानिकल सञ्चालन परीक्षण
• इन्टरलक प्रकार्य निरीक्षण
• माध्यमिक तार र कार्यात्मक सञ्चालन परीक्षण
• बसबार जडान टोक़ निरीक्षण
• ढुवानी अघि नियमित परीक्षण रिपोर्ट
• कारखाना निरीक्षण फोटोहरू अनुरोधमा उपलब्ध छन्



प्याकेजिङ्ग, ढुवानी र बिक्री पछि सेवा

प्याकेजिङ र ढुवानी:

प्रत्येक GCS ड्र-आउट प्रकारको कम भोल्टेज प्यानल स्विचगियरलाई पहिले PE फिल्मले ओसिलो र धुलो हटाउनको लागि बेरिन्छ, त्यसपछि फ्युमिगेट गरिएको, भारी-कर्तव्य काठको क्रेटहरूमा स्टिलको स्ट्र्यापले बलियो बनाइन्छ। हामी ट्रान्जिट प्रभाव क्षति रोक्नको लागि संवेदनशील इलेक्ट्रोनिक कम्पोनेन्टहरू र पूर्ण रूपमा समेटिएको सुरक्षात्मक कुनाहरूका लागि भ्याकुम-सिल गरिएको प्याकेजिङ प्रयोग गर्छौं। मानक ढुवानी 20GP/40HQ कन्टेनरहरू मार्फत हुन्छ, तपाईंको लगानीलाई पूर्ण रूपमा सुरक्षित गर्न विश्व-अग्रणी समुद्री बीमाकर्ताहरूद्वारा बीमा गरिएको ढुवानीहरू।




बिक्री पछि सेवा:

Lugao Power Co., Ltd ले कमिसन भएको मितिदेखि (वा डेलिभरी मितिदेखि 18 महिना, जुन पहिले आउँछ) 12-महिनाको वारेन्टी प्रदान गर्दछ। हाम्रो सेवामा 24/7 प्राविधिक हटलाइन समर्थन, रिमोट भिडियो निर्देशन, र आवश्यक पर्दा प्रमाणित इन्जिनियरहरूबाट साइटमा सेवा समावेश छ। सामान्य अपरेटिङ सर्तहरूमा प्रदर्शन विफलताको घटनामा, हामी नि: शुल्क मर्मत वा प्रतिस्थापन भागहरू प्रदान गर्दछौं।




ग्राहक प्रश्न र उत्तर

प्रश्न: के GCS ड्र-आउट प्रकार लो भोल्टेज प्यानल स्विचगियर मेरो अवस्थित बसवे प्रणालीसँग उपयुक्त छ?

A: हो, अनुकूलता कडाईका साथ अवलोकन गरिएको छ। हामीले तपाईंको अपस्ट्रिम ट्रान्सफर्मर र डाउनस्ट्रीम बसवे इन्टरफेसहरूसँग पूर्ण रूपमा पङ्क्तिबद्ध गर्न यस GCS ड्र-आउट प्रकारको लो भोल्टेज प्यानल स्विचगियरको जडान राइजर फ्ल्याङ्गहरू कन्फिगर गर्छौं। कृपया प्राविधिक पुष्टिकरण चरणमा तपाईंको साइटमा स्विचगियर लेआउट रेखाचित्रहरू प्रदान गर्नुहोस् ताकि हामी जडान बिन्दुहरू अनुकूलित गर्न सक्छौं।




Q: यदि दराज सञ्चालनको क्रममा असफल भयो भने के हुन्छ? के म यसलाई पूर्ण शटडाउन बिना ठीक गर्न सक्छु?

A: ठ्याक्कै, द्रुत तातो-स्वैपिंग यसको मुख्य फाइदा हो। तपाईले त्यो विशेष डिब्बा भित्रको सर्किट ब्रेकरलाई "अफ" मा बदल्नुहोस्, दोषपूर्ण एकाई फिर्ता लिनुहोस्, र समान रूपमा मूल्याङ्कन गरिएको स्पेयरमा स्लाइड गर्नुहोस्। त्यो GCS ड्र-आउट प्रकारको बाँकी कम भोल्टेज प्यानल स्विचगियरले अपरेटिङ जारी राख्छ, केही मिनेटमा पावर पुनर्स्थापना गर्दछ।




प्रश्न: बसबार च्याम्बरमा मर्मतसम्भार गर्दा तपाईं कसरी आर्क फ्ल्याश घटनाहरू रोक्न सक्नुहुन्छ?

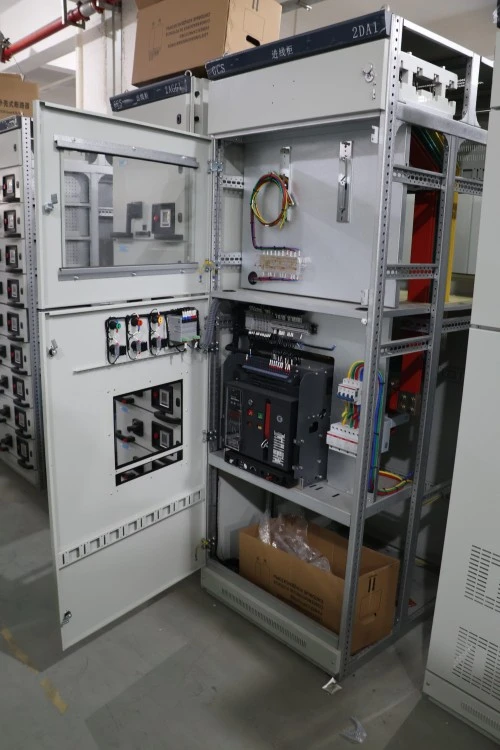

A: सुरक्षा सर्वोपरि छ। मुख्य र शाखा बसबार डिब्बाहरू पूर्ण रूपमा कम्पार्टमेन्टलाइज्ड छन्। हामी ड्र-आउट इकाई कक्ष र ठाडो बसबार च्याम्बर बीच आर्क-प्रूफ अवरोधहरू स्थापना गर्छौं। बसबार खण्डमा पहुँच गर्दा, सबै छेउछाउका कार्यात्मक एकाइहरूलाई "विच्छेद/परीक्षण" स्थितिमा सुरक्षित रूपमा प्याडलक गर्न सकिन्छ।
