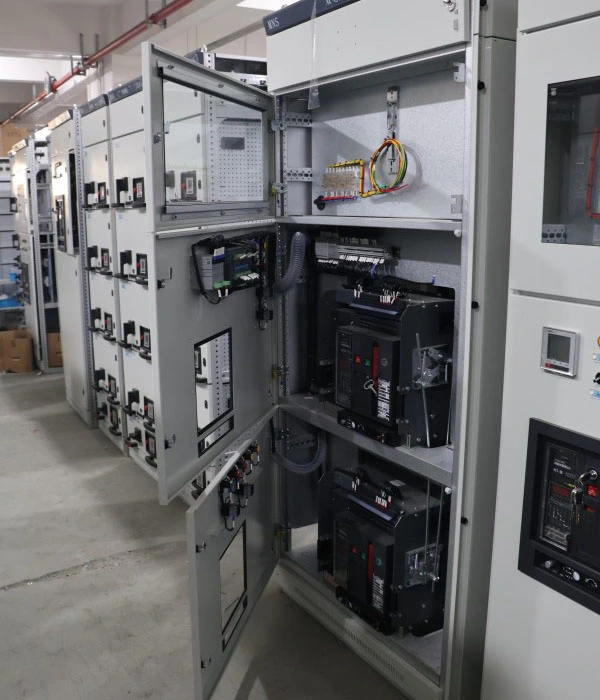

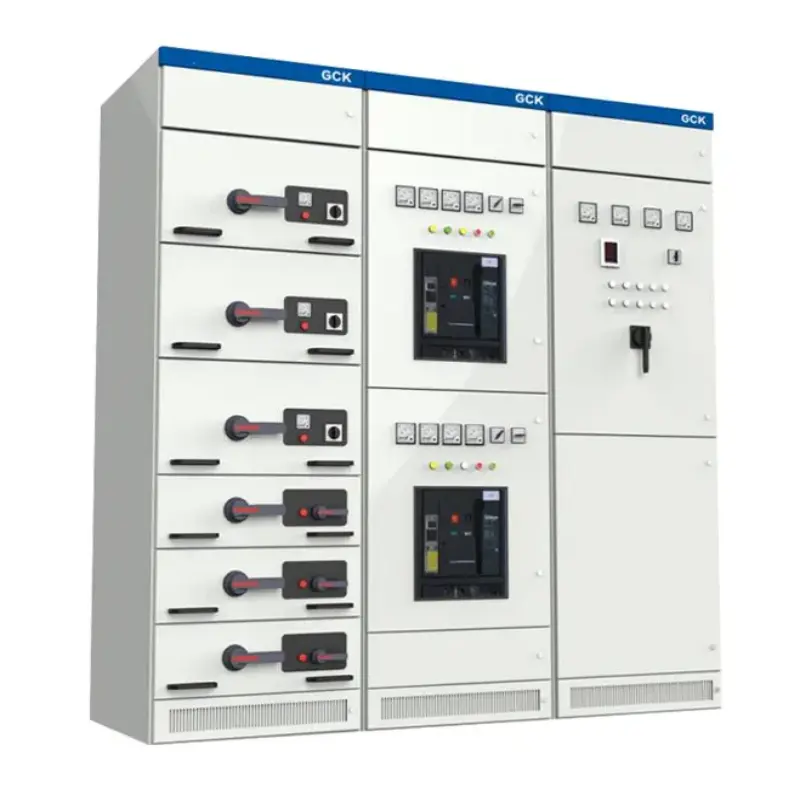

GCK सी-प्रोफाइल विधानसभा आर्थिक स्विच कैबिनेट

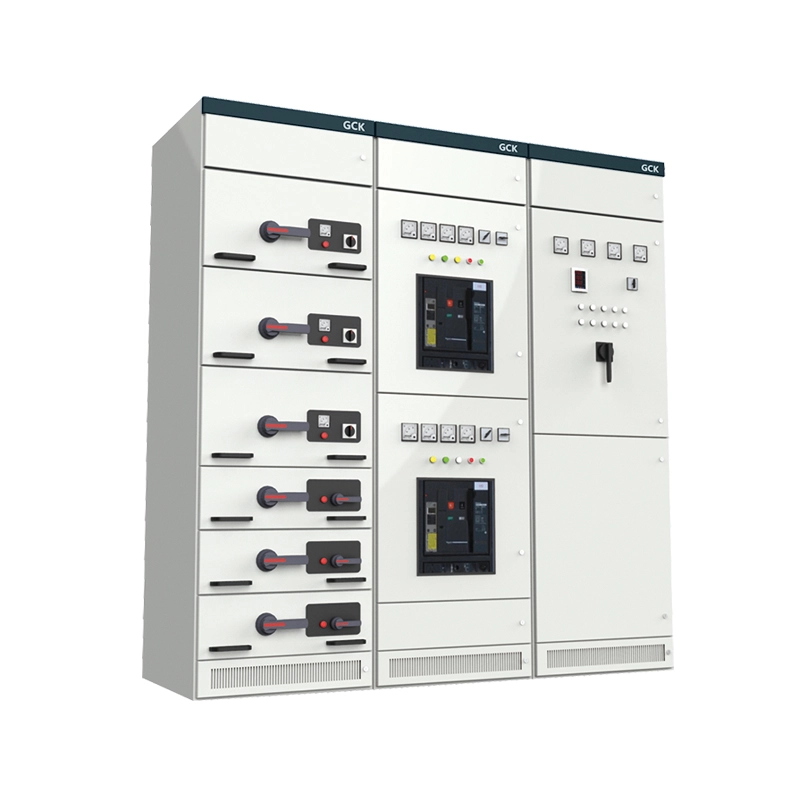

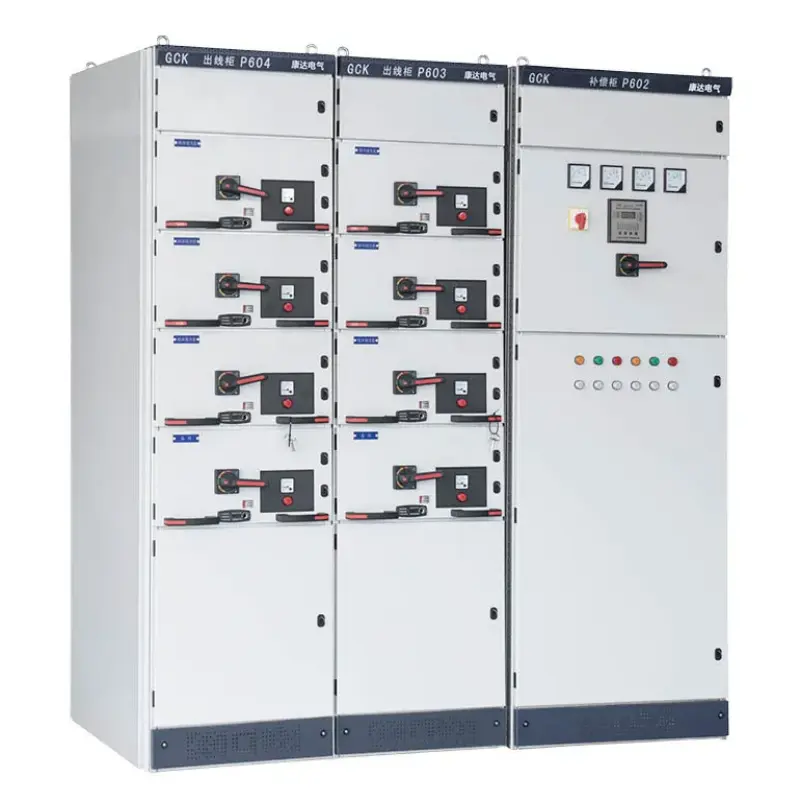

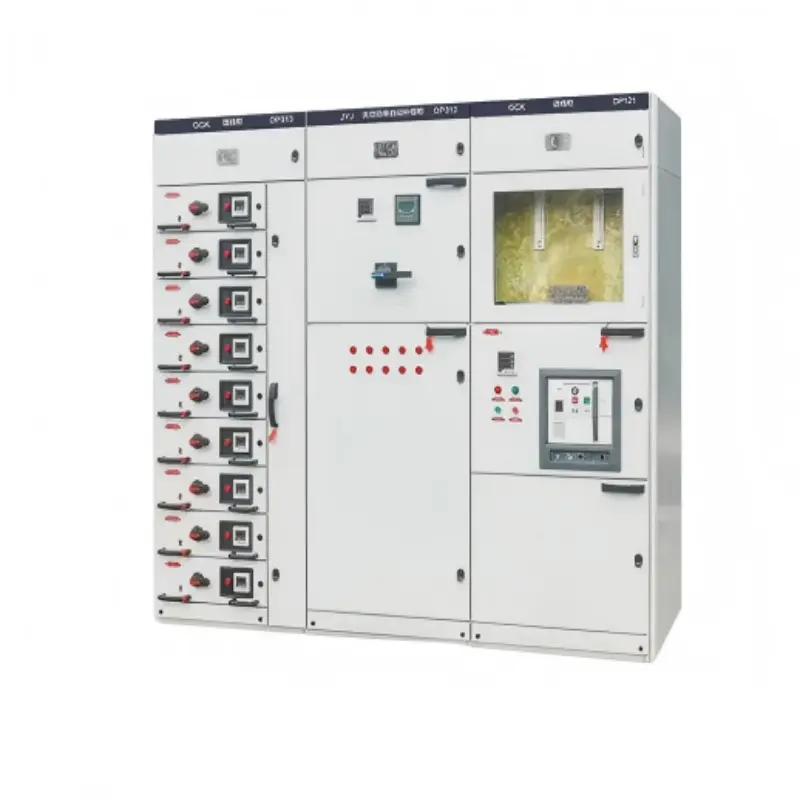

GCK C-प्रोफाइल असेंबली इकोनोमिकल स्विच क्याबिनेट होकम भोल्टेज (690V सम्म) संलग्न स्विचगियरबोल्ट गरिएको सी-प्रोफाइल स्टील फ्रेम प्रयोग गर्दै। C-प्रोफाइलहरू कोल्ड-रोल्ड, 25mm मोड्युलर होल ग्रिडको साथ पूर्व-पञ्च गरिएको गैल्भेनाइज्ड स्टिल च्यानलहरू हुन्, जसले वेल्डिङ वा विशेष उपकरणहरू बिना एसेम्बली सक्षम पार्छ।

यो उत्पादनले के गर्छ?

● पावर वितरण - मुख्य आगमन स्रोतबाट फिडरहरू, मोटरहरू, प्रकाश प्यानलहरू, र अन्य लोडहरूमा सुरक्षित रूपमा शक्ति प्रदान गर्दछ।

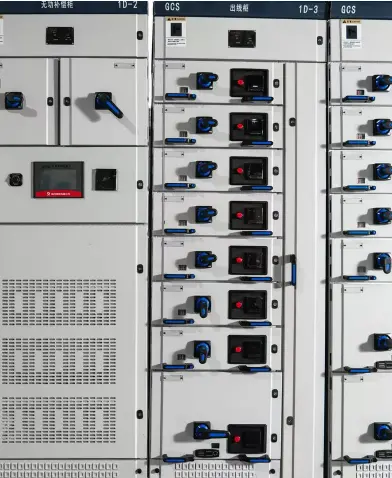

● दराज कार्यक्षमता - घरहरू निकाल्न मिल्ने ड्रअरहरू (सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, सफ्ट स्टार्टरहरू) जुन मुख्य बसबार लाइभ रहँदा बदल्न सकिन्छ, डाउनटाइम कम गर्दै।

● अन-साइट पुन: कन्फिगरेसन - अन्त प्लेटहरू अनबोल्ट गरेर, नयाँ क्यूबिकलहरूमा बोल्ट गरेर, र साधारण किटहरूको साथ बसबारहरू विस्तार गरेर सजिलैसँग खण्डहरू थप्नुहोस् वा सार्नुहोस्।

● सुरक्षा र अलगाव - मेकानिकल इन्टरलकहरू, शटरहरू, र विभाजनको कन्फिगर योग्य रूप प्रदान गर्दछ (फार्म 2b, 3b, वा 4b)।

अनुकूलन विकल्प

संक्षेपमा, यो क्याबिनेटले आधुनिक ड्र-आउट प्रस्ताव गर्दछस्विचगियरकार्यक्षमता — सुरक्षित मर्मत, उच्च घनत्व, र मोडुलरिटी — प्रवेश-स्तर मूल्यमा। यो सानादेखि मध्यम औद्योगिक प्लान्टहरू, व्यावसायिक भवनहरू, पूर्वाधार परियोजनाहरू, र बजेट-सचेत रिट्रोफिटहरूको लागि आदर्श हो जहाँ गुणस्तरमा सम्झौता गर्न सकिँदैन।

उत्पादन प्यारामिटरहरू (विशिष्टता)

तल GCK C-प्रोफाइल असेंबली आर्थिक स्विच क्याबिनेटको लागि मुख्य प्राविधिक विशिष्टताहरू छन्। मानहरू मानक कन्फिगरेसनहरूमा आधारित हुन्छन् र विशेष परियोजना आवश्यकताहरूको लागि अनुकूलित हुन सक्छ।

उत्पादन सुविधाहरू र अनुप्रयोगहरू (प्रश्न र उत्तर ढाँचा)

GCK C-प्रोफाइल असेंबली आर्थिक स्विच क्याबिनेट अर्थतन्त्र, लचिलोपन, र प्रमाणित कार्यसम्पादनको अद्वितीय संयोजनको कारणले बाहिर खडा छ। तल हामी ग्राहकहरूले यसको सुविधाहरू र उपयुक्त अनुप्रयोगहरूको बारेमा सोध्ने सबैभन्दा सामान्य प्रश्नहरूको जवाफ दिन्छौं।

Q1: C-प्रोफाइल डिजाइनलाई वेल्डेड स्विचगियर भन्दा बढी किफायती बनाउँछ?

A: तीन कारणहरू: (1) बोल्ट-सँगै फ्रेमले महँगो वेल्डिङ फिक्स्चरहरू हटाउँछ। (२) पूर्व-पंच गरिएको 25mm ग्रिडले अनुकूलन ड्रिलिंग हटाउँछ। (3) क्षतिग्रस्त प्रोफाइलहरू व्यक्तिगत रूपमा प्रतिस्थापन गर्न सकिन्छ, सम्पूर्ण फ्रेम होइन। जब तपाइँ GCK C-प्रोफाइल एसेम्बली इकोनोमिकल स्विच क्याबिनेट खरिद गर्नुहुन्छ, तपाइँ मूल्यको लागि तिर्नु हुन्छ, ओभर-इन्जिनियरिङ होइन।

Q2: के बोल्ट संरचना औद्योगिक वातावरण को लागी पर्याप्त बलियो छ?

A: हो। राम्रोसँग टर्क गरिएको (M8:18Nm, M10:35Nm), यसले IEC 61439-2 लाई भेट्छ र स्थायी विकृति बिना 50kA सर्ट-सर्किट बलहरूको सामना गर्दछ। चरम कम्पनका लागि (जस्तै, स्ट्याम्पिङ प्रेस वा जहाजहरू), हामी हाम्रो वेल्डेड सिफारिस गर्छौं।MNS श्रृंखला। 95% औद्योगिक/वाणिज्यिक साइटहरूको लागि, GCK C-प्रोफाइल पर्याप्त भन्दा बढी छ।

Q3: जस्ती फिनिश कसरी पाउडर कोटिंगसँग तुलना गर्छ?

A: पञ्चिङ पछि हट-डिप ग्याल्भनाइजिङले सबै सतहहरू ढाक्छ — काटिएका किनाराहरू र प्वालहरू समावेश हुन्छन् — एक समान ≥65μm जस्ता तहको साथ। आर्द्र वातावरण (जस्तै, पानी प्रशोधन, कपडा मिलहरू) मा ओसिलो कोटिंग भन्दा राम्रो प्रदर्शन गर्दै, ओसिलो यसको पछाडि झर्दा यसले चिप वा कोर्रोड गर्दैन। यदि रंग आवश्यक छ भने, जस्ती तहमा पाउडर कोटिंग लागू गर्न सकिन्छ।

Q4: सबैभन्दा सामान्य अनुप्रयोग परिदृश्यहरू के हुन्?

A: हजारौं विश्वव्यापी स्थापनाहरूमा आधारित, GCK C-प्रोफाइल असेंबली इकोनोमिकल स्विच क्याबिनेट प्रायः यसमा तैनात हुन्छ:

साना तथा मझौला औद्योगिक प्लान्टहरू: खाद्य प्रशोधन, प्लास्टिक मोल्डिङ, मेटल फेब्रिकेशन र कपडा मिलहरू

वाणिज्य भवनहरू: किनमेल केन्द्रहरू, होटलहरू र कार्यालय भवनहरू

पानी र फोहोर पानी उपचार: पम्प स्टेशन, सिंचाई र डिसेलिनेशन प्रणाली

रिट्रोफिट परियोजनाहरू: पुरानो फिक्स्ड स्विचबोर्डहरू आधुनिक ड्र-आउट स्विचगियरको साथ बदल्दै

अस्थायी पावर स्थापनाहरू: निर्माण साइटहरू, खनन शिविरहरू र घटना शक्ति प्रणालीहरू

उत्पादन विवरण र प्रतिस्पर्धात्मक लाभहरू

उत्पादन विवरण - हामी कसरी GCK सी-प्रोफाइल विधानसभा आर्थिक स्विच क्याबिनेट निर्माण गर्छौं

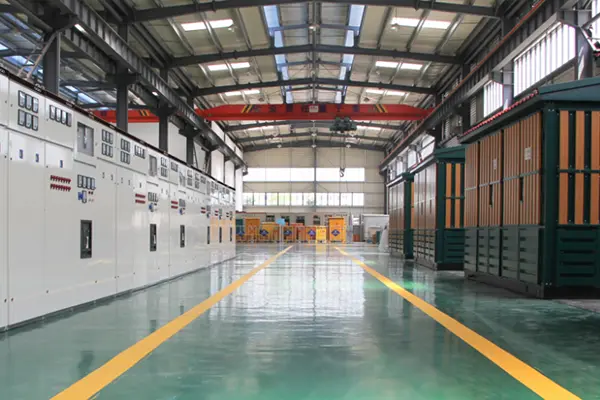

Lugao Power Co., Ltd. मा, हामी प्रत्येक GCK C-प्रोफाइल असेम्ब्ली इकोनोमिकल स्विच क्याबिनेटलाई स्थिरता, स्थायित्व र सहजताका साथ निर्माण गर्छौं।

1. सी-प्रोफाइल निर्माण:जापानी-मानक Q235B 2.0mm स्टिल कुण्डल → CNC पंच 25mm ग्रिड → कोल्ड-फार्म C-आकार (±0.3mm शुद्धता) → लम्बाइमा काटिएको → हट-डिप गैल्भेनाइज्ड (≥65μm, ASTM A123)।

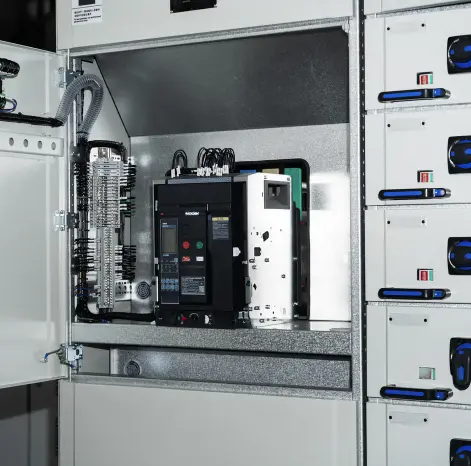

2. दराज पालना:स्थिति डिम्पल र नायलन रोलर्स संग 2.5mm जस्ती इस्पात। एडाप्टर प्लेट मार्फत 8E/2 देखि 24E ड्रअरहरू स्वीकार गर्दछ। तीन-स्थिति मेकानिकल इन्टरलक (जडित/परीक्षण/पृथक) प्याडलक ह्यापको साथ।

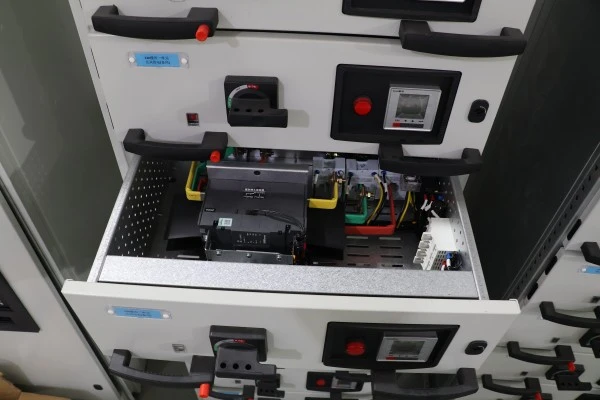

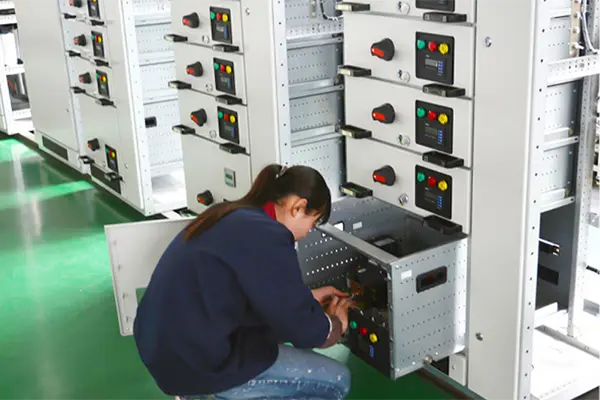

३. दराज इकाई:1.5mm स्टील फ्रन्ट प्यानल, RAL 7035 पाउडर कोटिंग, लेजर-एनग्रेभ गरिएको लेबल। O/I सूचकसँग ह्यान्डल गर्नुहोस्। प्राथमिक सम्पर्कहरू: सिल्भर-प्लेटेड कपर (≥10μm), वसन्त-लोड गरिएको ट्युलिप डिजाइन। माध्यमिक तार: 2.5mm² PVC तामाको तार अंकित ferrules संग। निरन्तरता, इन्सुलेशन, र मेकानिकल सञ्चालनको लागि कारखाना परीक्षण गरियो।

4. बसबार प्रणाली:ETP तामा (98% IACS), सिल्भर-प्लेटेड जोइन्टहरू 35–40Nm मा टर्क गरियो। बसबारहरूले प्रत्येक 500mm समर्थन गर्दछ (सामान्य 800mm भन्दा कडा)। ठाडो बसबारहरू बोल्ट गरिएको तामा लिंकहरू मार्फत जडान हुन्छन्।

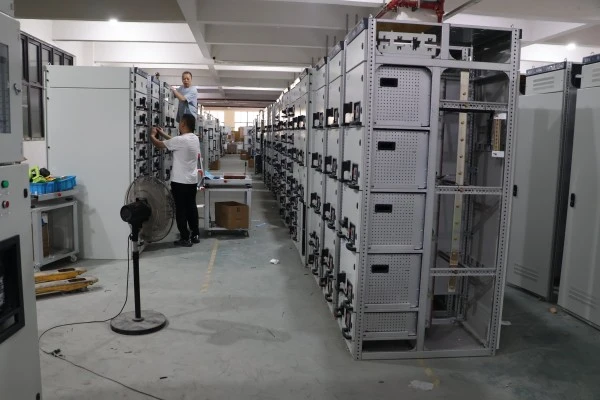

५. विधानसभा र परीक्षण:टोक़-नियन्त्रित विधानसभा। प्रत्येक एकाइ परीक्षण गरिएको: डाइलेक्ट्रिक (2.5kV/1min), निरन्तरता, मेकानिकल इन्टरलक, र 1.1x रेटेड वर्तमान मा तापमान वृद्धि। कारखाना परीक्षण रिपोर्ट समावेश।

बिक्री पछि सेवा - एक वर्ष वारेन्टी

वारेन्टी अवधि:कमिसन भएको मितिबाट 12 महिना, तर ढुवानीको मितिबाट 18 महिना भन्दा बढी छैन।

के कभर गरिएको छ: सबै उत्पादन दोषहरू सहित:

● मूल्याङ्कन गरिएको मेकानिकल लोड अन्तर्गत C-प्रोफाइल विरूपण

● दराज इन्टरलक खराबी (गलत सम्मिलन वा निकासी रोक्न असफल)

● वारेन्टी अवधि भित्र 0.5mm भन्दा बढी प्राथमिक सम्पर्क पहिरन

● माध्यमिक तारिङ त्रुटिहरू वा फ्याक्ट्री एसेम्बलीको कारणले ढिलो समाप्ति

● ग्याल्भेनाइज्ड कोटिंग पिलिङ (बाहिरी घर्षण नभएको अवस्थामा)

के कभर गरिएको छैन: अनुचित स्थापना, अनाधिकृत परिमार्जन, नेमप्लेट मूल्याङ्कन भन्दा परको सञ्चालन, भौतिक प्रभाव, आदेशमा निर्दिष्ट नगरिएको रासायनिक एक्सपोजरबाट क्षय, वा बल माज्योर (बिजुली, बाढी, आगलागी, आदि) को परिणामस्वरूप क्षति।

प्रतिक्रिया प्रतिबद्धता:

● टाढाको प्राविधिक समर्थन:इमेल, व्हाट्सएप, वा भिडियो कल मार्फत 8 व्यापार घण्टा भित्र।

● स्पेयर पार्ट्स ढुवानी:वारेन्टी दावीहरूको लागि 48 घण्टा भित्र (मानक कुरियर)।

प्रत्येक ढुवानी संग प्रदान गरिएको दस्तावेज:

1. कारखाना परीक्षण रिपोर्ट (डायलेक्ट्रिक, निरन्तरता, तापमान वृद्धि)

2. विधानसभा रेखाचित्र र एकल रेखा रेखाचित्र

3. प्रत्येक दराजको मूल्याङ्कन र प्रकार्य सूचीबद्ध गर्ने दराज तालिका

4. साइटमा पुन: संयोजनको लागि टर्क स्पेसिफिकेशन पाना (KD आदेशहरू)

5. सञ्चालन र मर्मत पुस्तिका
