XGN बक्स-प्रकार फिक्स्ड टाइप हाई भोल्टेज स्विचगियर

यो उपकरण के हो?

XGN Box-type फिक्स्ड टाइप हाई भोल्टेज स्विचगियर (XGN भनेको "Box-type fixed type" को लागि हो) एक धातु-बंद,इनडोर उच्च भोल्टेज स्विचगियरसभा। यो मुख्यतया 6kV, 10kV, 20kV, वा 35kV को मूल्याङ्कन गरिएको भोल्टेजहरू र 50/60Hz को मूल्याङ्कन गरिएको फ्रिक्वेन्सीको साथ तीन-चरण एसी पावर प्रणालीहरूमा प्रयोग गरिन्छ।

यसले के गर्छ?

यो उपकरण विद्युत ऊर्जा प्राप्त गर्न र वितरण गर्न, साथै नियन्त्रण, सुरक्षा, र पावर लाइनहरू र ट्रान्सफर्मरहरूको निगरानीको लागि प्रयोग गरिन्छ। ड्र-आउट प्रकारको स्विचगियरको विपरीत, XGN बक्स-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियरले निश्चित-माउन्ट गरिएको सर्किट ब्रेकरहरू र दृश्य अलगावको खाडलहरूसँग विच्छेदन स्विचहरू प्रयोग गर्दछ, यसलाई अझ कठोर, लागत-प्रभावी, र धेरै व्यावसायिक माध्यमहरूमा कायम राख्न सजिलो बनाउँदछ।

मोडेल कोड ब्रेकडाउन:

XGN - बक्स-प्रकार फिक्स्ड प्रकार इनडोर मेटल-संलग्न

बक्स-प्रकार - पूर्ण रूपमा संलग्न धातु आवास

निश्चित प्रकार - मुख्य स्विचिंग घटकहरूको स्थिर स्थापना

सामान्य अनुप्रयोगहरू:

कारखाना, आवासीय कम्प्लेक्स, सपिङ मल, अस्पताल, डाटा सेन्टर र नवीकरणीय ऊर्जा स्टेशनहरूमा विद्युत वितरण कोठा।

उत्पादन विवरण

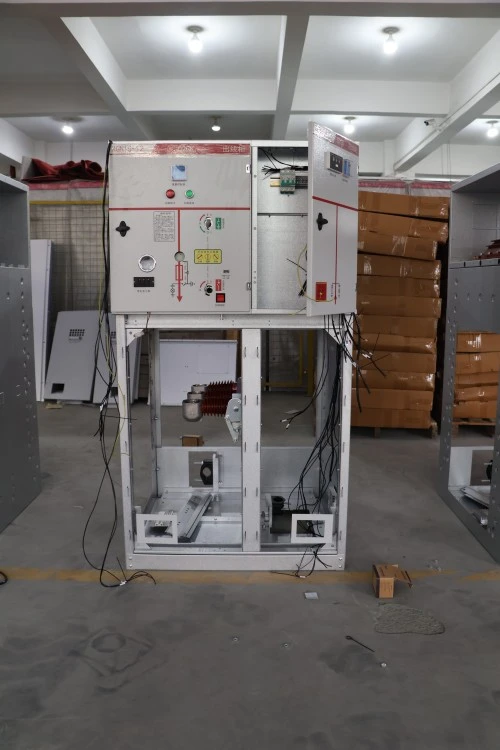

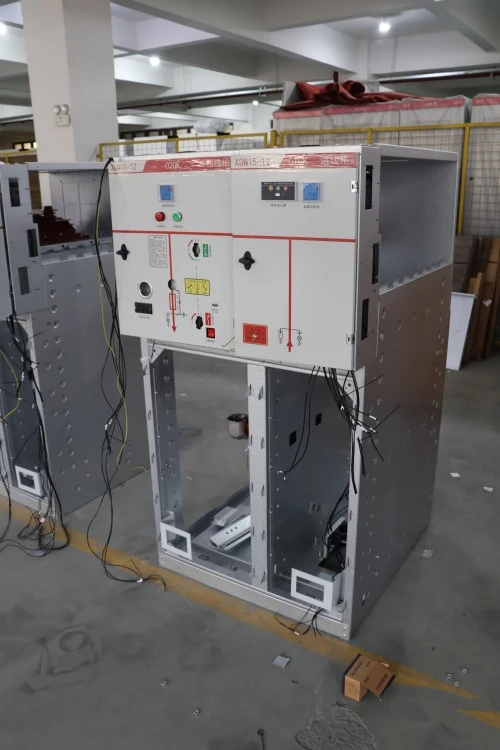

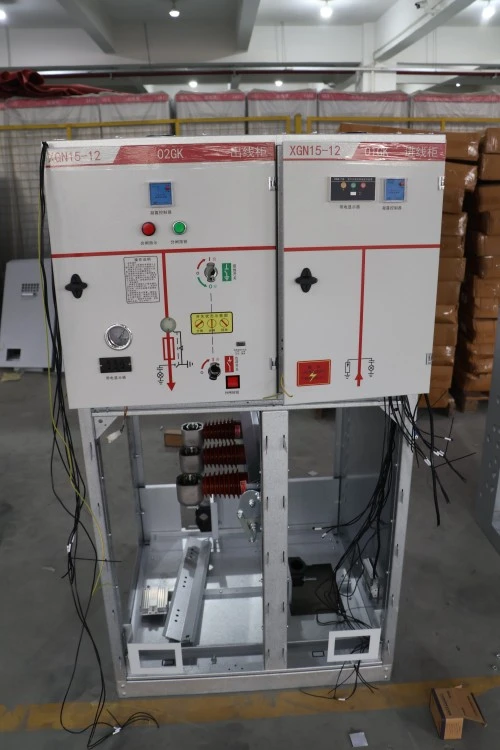

XGN बक्स-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियर एक मानकीकृत, किफायती, र अत्यधिक भरपर्दो स्विचगियर समाधान हो। यसको मूल संरचनामा फिक्स-माउन्ट भ्याकुम सर्किट ब्रेकर, तीन-पोजिसन आइसोलेटिंग स्विच, हालको ट्रान्सफर्मर, भोल्टेज ट्रान्सफर्मर, र एक व्यापक इन्टरलकिङ मेकानिज्म समावेश छ। घेरा उच्च गुणस्तरको चिसो-रोल्ड स्टील वा स्टेनलेस स्टीलले बनेको छ, उत्कृष्ट जंग प्रतिरोधको लागि इलेक्ट्रोस्टेटिक पाउडरको साथ लेपित।

मुख्य विद्युतीय मापदण्डहरू: मूल्याङ्कन गरिएको भोल्टेज 12kV (24kV/40.5kV वैकल्पिक), 3150A सम्मको वर्तमान मूल्याङ्कन गरिएको छ, 40kA सम्म करेन्टको सामना गर्ने छोटो सर्किट। दस्विचगियरGB3906 र IEC62271‑200 मापदण्डहरूसँग पूर्ण रूपमा पालना गर्दछ।

यसको कम्प्याक्ट डिजाइन (सामान्य चौडाइ 800mm, गहिराई 900mm, उचाइ 2200mm) ले बहुमूल्य भुइँ ठाउँ बचत गर्छ। सबै उच्च-भोल्टेज डिब्बाहरू पूर्ण रूपमा संलग्न र इन्टरलक गरिएका छन्, सुरक्षित सञ्चालन सुनिश्चित गर्दै। अगाडिको प्यानलमा स्पष्ट नक्कल रेखाचित्रहरू, सङ्केत बत्तीहरू, र आपतकालीन यात्रा बटनहरू समावेश छन्।

XGN बक्स-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियर विशेष गरी परियोजनाहरूको लागि उपयुक्त छ जहाँ साधारण सञ्चालन, कम अग्रिम लागत, र सजिलो मर्मतलाई ड्र-आउट कन्फिगरेबिलिटीमा प्राथमिकता दिइन्छ।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

1. निश्चित प्रकार सरलता - कम विफलता दर

कुनै जटिल गतिशील रेल संरचनाहरू छैनन्। XGN Box-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियरले बोल्ट वा प्रत्यक्ष-सम्पर्क जडानहरू प्रयोग गर्दछ, जसले मेकानिकल विफलता जोखिमहरू धेरै कम गर्दछ।

2. भिजिबल डिस्कनेक्ट सम्पर्कहरू - लकआउट/ट्यागआउटको लागि सुरक्षित

पृथक स्विच स्पष्ट देखिने सम्पर्क स्थिति प्रदान गर्दछ। अपरेटरहरूले मर्मत अघि सर्किट विभाजन दृश्य रूपमा पुष्टि गर्न सक्छन् - पुरानो तेल-प्रकार वा मिनी-प्रकार गियरमा एक महत्वपूर्ण सुरक्षा लाभ।

3. कम्प्याक्ट र स्पेस सेभिङ

12kV संस्करणहरूको लागि 600mm जति कम चौडाइ। सीमित ठाउँ सबस्टेशनहरूमा पुन: फिटिंगको लागि आदर्श।

4. पूर्ण रूपमा इन्टरलक गरिएको - गलत कार्यलाई रोक्छ

सर्किट ब्रेकर, आइसोलेटिंग स्विच र फ्रन्ट कभर बीचको मेकानिकल र बिजुली इन्टरलकहरू "पाँच-रोकथाम" आवश्यकताहरू पूरा गर्छन्।

5. कठोर वातावरणको लागि अनुकूलन योग्य

एन्टी-कन्डेन्सेसन हिटर र IP4X फ्रन्ट एन्क्लोजरले आर्द्र वा धुलो वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

आवेदन क्षेत्रहरू

● औद्योगिक प्लान्टहरू - उत्पादन लाइनहरूको लागि बिजुली आपूर्ति

● वाणिज्य परिसरहरू - मुख्य वितरण कोठा

● डाटा केन्द्रहरू - ब्याकअप पावर स्विचिङ

● हावा/सौर ऊर्जा स्टेशनहरू - मध्यम-भोल्टेज सङ्कलन

● अस्पतालहरू - स्थिर गियरको साथ दोहोरो पावर स्विच

प्रश्नोत्तर

प्रश्न: तपाईको XGN बक्स-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियर र ड्र-आउट प्रकार (जस्तै KYN) बीचको भिन्नता के छ?

A: महान प्रश्न। XGN बक्स-प्रकार निश्चित प्रकार उच्च भोल्टेज स्विचगियरमा निश्चित-माउन्ट सर्किट ब्रेकरहरू छन्। तपाईंले ब्रेकरलाई "रोल आउट" गर्न सक्नुहुन्न, तर तपाईंले थप कडा संरचना, कम अग्रिम लागत, र सरल मर्मत प्राप्त गर्नुहुन्छ। उच्च-उपलब्धता रिडन्डन्सी महत्त्वपूर्ण नभएका अनुप्रयोगहरूका लागि (जस्तै, प्रति वर्ष ५०० भन्दा कम सञ्चालन), निश्चित प्रकार बढी किफायती र भरपर्दो हुन्छ।

ढोका।

उत्पादन विवरण

1. घेरा निर्माण

चिसो-रोल्ड स्टिल प्लेट (≥2mm बाक्लो) वा 304 स्टेनलेस स्टील

झुकाउने, वेल्डिंग, र घरमा सतह उपचार

इलेक्ट्रोस्टेटिक पाउडर कोटिंग (मोटाई ≥60μm, नुन स्प्रे परीक्षण ≥240h)

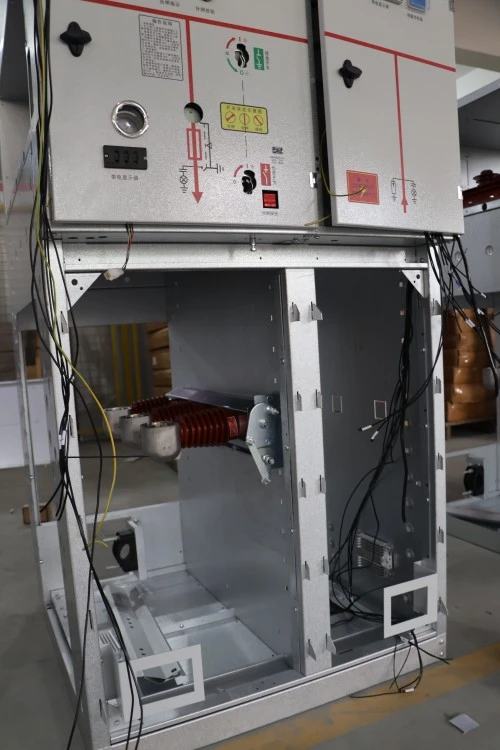

२. कोर कम्पोनेन्टहरू

फिक्स्ड-माउन्ट भ्याकुम सर्किट ब्रेकर (ब्रान्ड: लुगाओ / वैकल्पिक Siemens, ABB)

दृश्यात्मक ब्रेकको साथ तीन-स्थिति अलग गर्ने स्विच

तामा बसबारहरू (टिन वा चाँदी-प्लेट गरिएको)

हालको/भोल्टेज ट्रान्सफर्मर (एक्युरेसी क्लास ०.५ / ०.२ एस)

3. आन्तरिक तार

तार नम्बरहरू, टर्मिनल ब्लकहरू, र प्लास्टिक नलिकाहरू स्पष्ट रूपमा चिन्ह लगाइएका छन्

माध्यमिक तारिङ 1 मिनेटको लागि 2kV मा परीक्षण गरियो

सबै तारहरू ज्वाला-प्रतिरोधी र 105°C रेट गरिएको

4. कारखाना परीक्षण

पावर आवृत्ति भोल्टेज परीक्षण सामना

मुख्य सर्किट प्रतिरोध मापन

मेकानिकल सञ्चालन परीक्षण (≥200 पटक)

इन्टरलक प्रकार्य प्रमाणिकरण

आंशिक डिस्चार्ज मापन (≤10pC)

XGN बनाम KYN स्विचगियर

XGN निश्चित प्रकार स्विचगियर र बीच छनौट गर्दैKYN फिर्ता लिन सकिने स्विचगियर तपाईंको परियोजना आवश्यकताहरू, मर्मत रणनीति, र बजेटमा निर्भर गर्दछ। XGN स्विचगियर अनुप्रयोगहरूको लागि डिजाइन गरिएको हो जसले विश्वसनीयता, सरल सञ्चालन, र कम लगानी लागतलाई प्राथमिकता दिन्छ, जबकि KYN स्विचगियर बारम्बार मर्मत वा उच्च परिचालन लचिलोपन आवश्यक पर्ने प्रणालीहरूको लागि राम्रोसँग उपयुक्त छ।

प्रमाणीकरण र गुणस्तर आश्वासन

● IEC 62271-200 अनुरूप

● GB 3906 प्रमाणित

● आन्तरिक चाप दोष परीक्षण (IAC A-FL) - वैकल्पिक

● ISO 9001:2015 कारखाना व्यवस्थापन प्रणाली

● राष्ट्रिय उच्च भोल्टेज उपकरण परीक्षण स्टेशन (सियान / बेइजिङ) बाट परीक्षण रिपोर्टहरू टाइप गर्नुहोस्

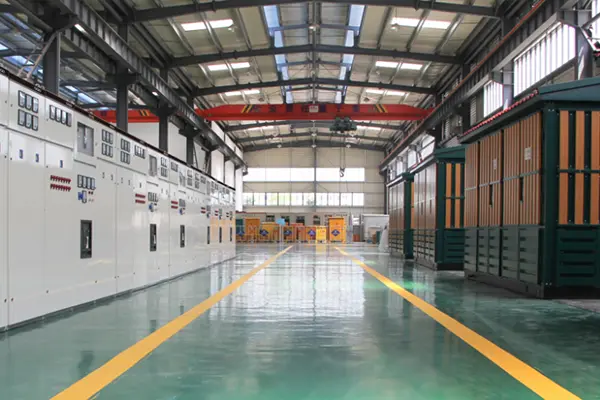

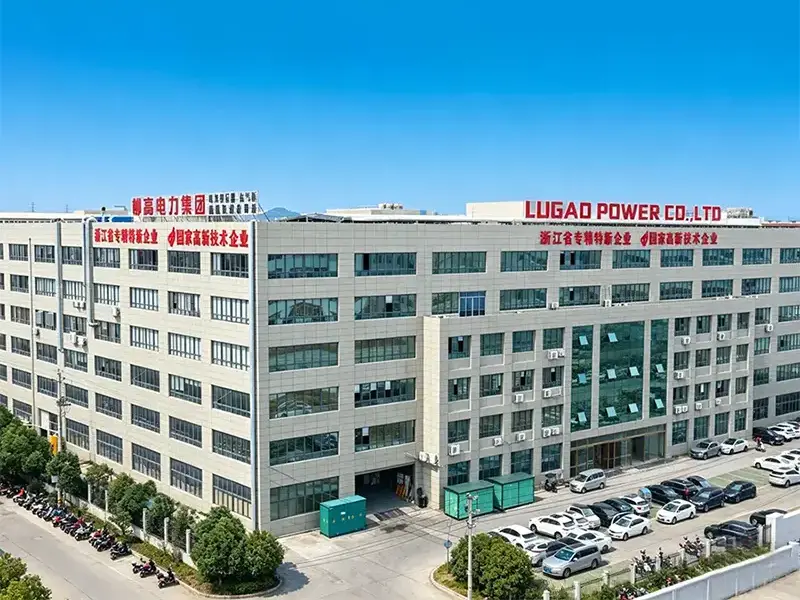

हाम्रो XGN स्विचगियर CNC लेजर काट्ने मेसिनहरू, CNC झुकाउने केन्द्रहरू, रोबोटिक वेल्डिङ प्रणालीहरू, तामा बसबार प्रशोधन लाइनहरू, र व्यापक उच्च-भोल्टेज परीक्षण प्रयोगशालाहरूले सुसज्जित आधुनिक उत्पादन सुविधामा निर्मित छ। तपाईंको XGN बक्स-प्रकार निश्चित प्रकारको उच्च भोल्टेज स्विचगियरलाई अंग्रेजी र चिनियाँ दुवैमा परीक्षण रिपोर्टहरू, तारिङ रेखाचित्रहरू, र सञ्चालन पुस्तिकाहरूको पूर्ण सेटको साथ पठाइनेछ।

प्रतियोगीहरूको तुलनामा फाइदाहरू - किन लुगाओ छान्नुहोस्?

प्याकेजिङ र वितरण

प्याकेजिङ मानक

● ओसिलो-प्रुफ फिल्मको साथ व्यक्तिगत उच्च-शक्तिको प्लाइवुड केसहरू

● अवयवहरूको लागि आन्तरिक फोम प्याडिङ

● सबै बाहिर जाने टर्मिनलहरू इन्सुलेट क्याप्सले ढाकिएको छ

● बसबार खण्डहरू लेबलहरूसँग छुट्टै प्याक गरिएका छन्

ढुवानी चिन्हहरू

● अर्डर नम्बर, गन्तव्य, वजन, "नाजुक" र "नो स्ट्याक" चिन्हहरू

वितरण विकल्प

● FOB Ningbo / सांघाई

● नेतृत्व समय: मानक कन्फिगरेसनको लागि 15-25 दिन

बिक्री पछि सेवा प्रतिबद्धता

● वारेन्टी अवधि - ढुवानी मिति देखि १२ महिना (सेवा अनुबंध अन्तर्गत 24 वा 36 महिना सम्म विस्तार गर्न सकिन्छ)

● प्राविधिक सहयोग - आजीवन निःशुल्क परामर्श; व्यापारिक दिनहरूमा 2 घण्टा भित्र रिमोट समस्या निवारण

● क्षेत्र सेवा - स्थापना मार्गदर्शन उपलब्ध छ; आवश्यकता अनुसार गल्ती ह्यान्डलिंग अनसाइट (वारेन्टीको समयमा नि:शुल्क)

● स्पेयर पार्ट्स आपूर्ति - साझा पार्ट्स स्टक; तत्काल अर्डरहरूको लागि अर्को-दिन कुरियर डेलिभरी
