उच्च भोल्टेज फिक्स्ड एसी धातु संलग्न स्विचगियर

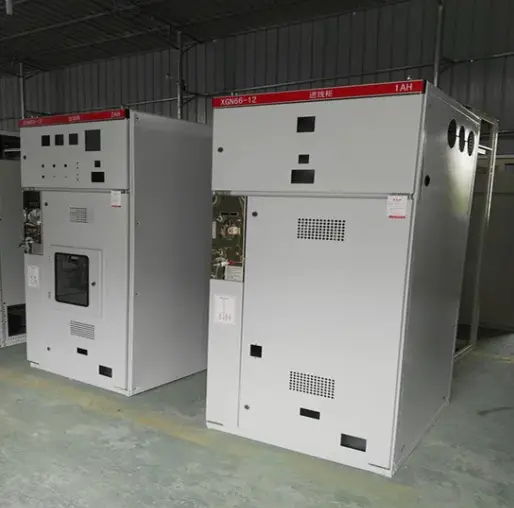

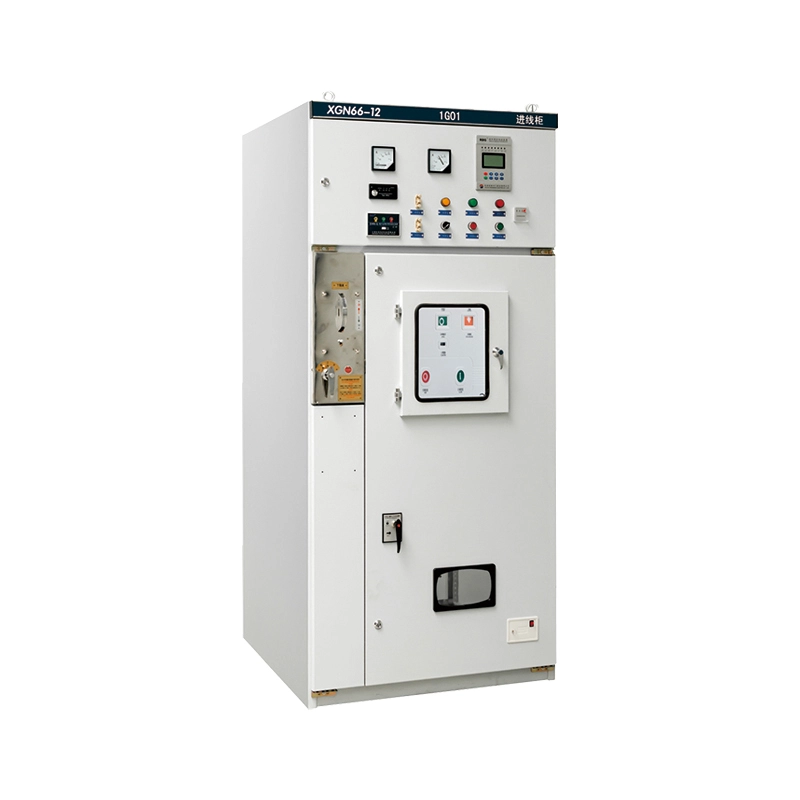

हाई भोल्टेज फिक्स्ड एसी मेटल एन्क्लोस्ड स्विचगियर (मोडेल: XGN66-12) स्विचगियरको इनडोर, एयर इन्सुलेटेड पूर्ण सेट हो। यो 3.6kV, 7.2kV, र 12kV को मूल्याङ्कन भोल्टेजहरूमा सञ्चालन हुने तीन-चरण AC 50/60Hz पावर प्रणालीहरूको लागि डिजाइन गरिएको हो।

चित्रण गर्न मिल्ने भेरियन्टहरूको विपरीत, यो फिक्स्ड एसी मेटल एन्क्लोस्ड स्विचगियरले निश्चित-माउन्ट भ्याकुम सर्किट ब्रेकर र एक संरचित अलगाव प्रणाली प्रयोग गर्दछ। यो डिजाइन दर्शनले मुख्य सर्किट जडानहरूलाई सरल बनाउँछ, मेकानिकल स्थिरता बढाउँछ, र सुरक्षामा सम्झौता नगरी लागत-प्रभावी समाधान प्रदान गर्दछ। घेरा उच्च-शक्तिको कोल्ड-रोल्ड स्टिल प्लेटहरूबाट बनाइएको छ, वेल्डेड र बोल्ट गरिएको बलियो संरचना बनाउनको लागि जसले यातायात र सञ्चालनको क्रममा विकृतिलाई प्रतिरोध गर्दछ। यसले ग्रिडबाट विद्युतीय उर्जा प्राप्त गर्न र यसलाई ट्रान्सफर्मर, मोटरहरू र अन्य उच्च-भोल्टेज लोडहरूमा वितरण गर्नको लागि महत्वपूर्ण इन्टरफेसको रूपमा कार्य गर्दछ, एकीकृत नियन्त्रण, मिटरिङ, र एकल, कम्प्याक्ट फुटप्रिन्टमा सुरक्षा कार्यहरू प्रदान गर्दछ।

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरू (प्रश्न र उत्तर शैली)

प्रश्न: यस उच्च भोल्टेज फिक्स्ड एसी मेटल संलग्न स्विचगियरको "फिक्स्ड" डिजाइनलाई फिर्ता लिन मिल्ने प्रकारहरू भन्दा राम्रो बनाउँछ?

A: सरलता र शक्ति। मुख्य कम्पोनेन्टहरू फिक्स गरिएको हुनाले, प्राथमिक सर्किट जडानहरू बढी बलियो हुन्छन् र चलिरहेको ह्यान्डकार्टसँग सम्बन्धित सम्पर्क पहिरन समस्याहरूको कम जोखिम हुन्छ। यो डिजाइनले सानो क्याबिनेट भोल्युम (परम्परागत डिजाइनहरू भन्दा लगभग 50% सानो) को लागि अनुमति दिन्छ, यसलाई अन्तरिक्ष-सीमित इनडोर सबस्टेशनहरूको लागि उपयुक्त बनाउँछ। यसले सामान्यतया कम प्रारम्भिक खरिद लागत पनि प्रदान गर्दछ जबकि दुरुपयोग रोक्नको लागि "फाइभ-प्रूफ" इन्टरलकिङ मेकानिजम कायम राख्छ।

प्रश्न: लुगाओ पावरले परिचालन कर्मचारीहरूको सुरक्षा कसरी सुनिश्चित गर्छ?

A: सुरक्षा मेकानिक्समा सम्मिलित छ। दस्विचगियरमुख्य स्विच, विच्छेदन, र क्याबिनेट ढोका बीच अनिवार्य मेकानिकल लक प्रणाली संग सुसज्जित छ। हाई भोल्टेज फिक्स्ड एसी मेटल एन्क्लोस्ड स्विचगियरले दृश्यात्मक ब्रेकिङ प्वाइन्ट (आइसोलेटिंग स्विच) सुविधा दिन्छ, जसले अपरेटरहरूलाई विश्वव्यापी विद्युतीय सुरक्षा मापदण्डहरूको पालना गर्दै मर्मतसम्भार अघि पावर अफ भएको दृश्य रूपमा पुष्टि गर्न अनुमति दिन्छ। यसबाहेक, GN30-12 डिस्कनेक्टर जस्ता कम्पोनेन्टहरू आर्क फ्ल्यास एक्सपोजर रोक्नको लागि पूर्ण रूपमा संलग्न छन्।

प्रश्न: कुन वातावरणमा यो उत्पादन प्रयोग गर्न सकिन्छ?

A: यो उत्पादन कठोर औद्योगिक वातावरणको लागि डिजाइन गरिएको हो। यो -25°C देखि +40°C सम्मको तापक्रम र 1000m सम्मको उचाइमा (उच्च उचाइका लागि अनुकूलन योग्य) भरपर्दो रूपमा सञ्चालन हुन्छ। यो व्यापक रूपमा प्रयोग गरिन्छ:

1. पावर प्लान्ट र सबस्टेशनहरू: मुख्य आगमन / बाहिर जाने इकाईको रूपमा।

2. औद्योगिक र खानी उद्यमहरू: भारी मेसिनरी र ट्रान्सफर्मरहरू नियन्त्रण गर्न।

3. अग्लो भवनहरू: बेसमेन्ट वा प्राविधिक भुइँहरूमा विद्युत वितरण कोठाहरूका लागि।

4. नवीकरणीय ऊर्जा: हावा वा सौर फार्महरूको लागि सिंक्रोनाइजेसन बिन्दुको रूपमा।

प्रश्न: के यो उच्च भोल्टेज फिक्स्ड एसी मेटल संलग्न स्विचगियरले सजिलो मर्मत समर्थन गर्दछ?

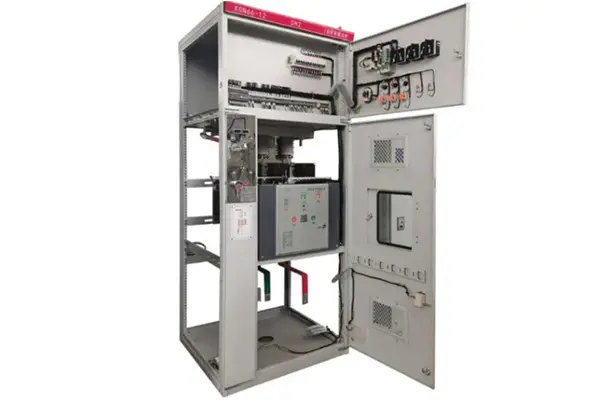

A: बिल्कुल। "निश्चित" भए तापनि मर्मत सीधा छ। अगाडिको प्यानलले सर्किट ब्रेकर कम्पार्टमेन्टमा सजीलो पहुँच गर्न अनुमति दिन्छ, र बसबार च्याम्बर शीर्षमा अलग गरिएको छ। फ्यूज प्रतिस्थापन (फ्यूज संयोजनमा) सरल र सुरक्षित छ।

उत्पादन विवरण र गुणस्तर आश्वासन

प्राविधिक शिल्प कौशल

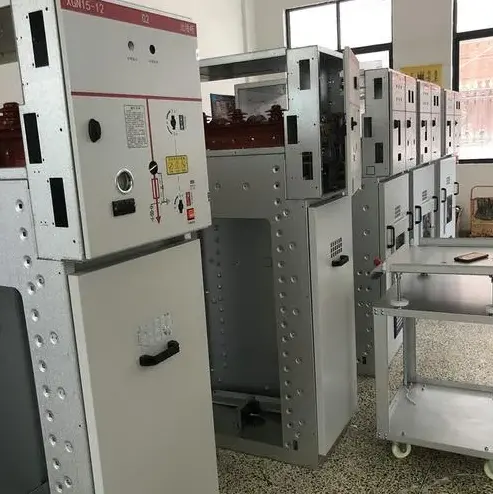

● उन्नत उत्पादन: धातुको घेरालाई उच्च परिशुद्धता र अन्तर-परिवर्तनीयता सुनिश्चित गर्दै सीएनसी पंचिंग, बेन्डिङ र कपाल काट्ने मेसिनहरू प्रयोग गरी प्रशोधन गरिन्छ। फ्रेम उच्च-शक्ति बोल्ट संग भेला गरिएको छ, वेल्डिंग विरूपण हटाउन।

● इन्सुलेशन प्रदर्शन: प्रणालीले हावालाई प्राथमिक इन्सुलेट गर्ने माध्यमको रूपमा प्रयोग गर्दछ। यद्यपि, अप्टिमाइज गरिएको बसबार फेज स्पेसिङ र हाई-क्रिपेज इन्सुलेटरहरूको प्रयोगद्वारा, हाई भोल्टेज फिक्स्ड एसी मेटल इनक्लोस्ड स्विचगियरले सजिलैसँग ४२ केभी पावर फ्रिक्वेन्सीलाई भोल्टेज परीक्षणको सामना गर्छ।

● इन्टरलकिङ मेकानिजम: हामी भरपर्दो "पाँच-रोकथाम" इन्टरलक प्रणाली प्रयोग गर्छौं:

१. अर्थिङ स्विच बन्द भएमा ब्रेकर बन्द हुनबाट रोक्छ।

2. ब्रेकर बन्द भएमा अर्थिङ स्विच बन्द हुनबाट रोक्छ।

3. ब्रेकर लाइभ छ भने अगाडि/पछाडि प्यानल खोल्न रोक्छ।

प्रमाणपत्रहरू

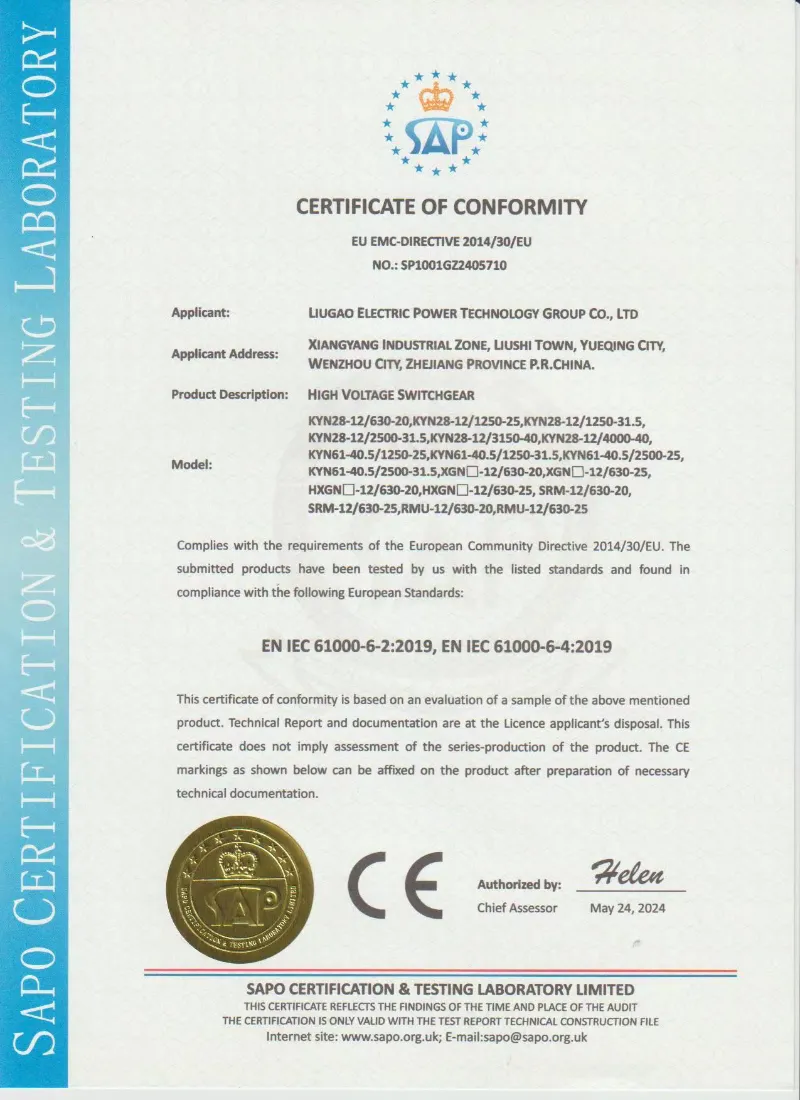

● लुगाओ पावर कं, लिमिटेडकडा अन्तर्राष्ट्रिय दिशानिर्देशहरूको पालना गर्दछ। हाम्रो XGN66-12 शृङ्खला पूर्ण रूपमा टाइप-परीक्षण गरिएको छ र IEC 62271-200 (AC मेटल-इनक्लोस्ड स्विचगियर र कन्ट्रोलगियर) सँग अनुपालन गर्दछ। हामीले हाम्रो उत्पादन सुविधाको लागि ISO 9001 प्रमाणपत्रहरू पनि राख्छौं, निरन्तर गुणस्तर सुनिश्चित गर्दै।

उत्पादन प्यारामिटर (विशिष्टता)

सही मूल्याङ्कन चयन महत्वपूर्ण छ। 12kV मा 1000kVA ट्रान्सफर्मरको लागि, हामी 25kA छोटो समय प्रतिरोध क्षमताको साथ 630A मूल्याङ्कन करन्ट सिफारिस गर्छौं जसले सम्भावित त्रुटि प्रवाहहरूलाई प्रभावकारी रूपमा ह्यान्डल गर्न सक्छ। लोड-विशिष्ट गणनाहरूको लागि हाम्रा इन्जिनियरहरूसँग परामर्श गर्नुहोस्।

किन लुगाओ पावर कं, लिमिटेड छनौट गर्नुहोस्?

प्रमाणित निर्यात विशेषज्ञता:गत ५ वर्षमा फिलिपिन्स, भियतनाम, साउदी अरेबिया र नाइजेरियामा 500 भन्दा बढी इकाइहरू सफलतापूर्वक तैनाथ गरिएका छन्, हाम्रा प्याकेजिङ्ग समाधानहरू (प्रबलित स्टिल क्रेटहरू र VCI एन्टि-क्रोसन फिल्म सहित) लामो दूरीको समुद्री माल ढुवानी र आर्द्र बन्दरगाह भण्डारणका लागि युद्ध-परीक्षण गरिएका छन्।

वास्तविक अनुकूलन:RAL रङ मिल्दोजुल्दो बाहेक, हामी तपाईंको अवस्थित सुरक्षा रिले योजनाहरू (ABB/Siemens/Schneider संगत) फिट गर्नको लागि अनुकूल CT/VT अनुपात र सहायक सम्पर्क कन्फिगरेसनहरू प्रदान गर्दछौं।

चुस्त आपूर्ति श्रृंखला:हाम्रो स्थानीय कम्पोनेन्ट इकोसिस्टमको सदुपयोग गर्दै, हामी प्रमुख कम्पोनेन्टहरू (VS1/ZN63 भ्याकुम इन्टरप्टरहरू) को गुणस्तर त्याग नगरी, युरोपेली समकक्षहरू भन्दा उल्लेखनीय रूपमा छिटो, 15-20 दिनको नेतृत्व समयको ग्यारेन्टी दिन्छौं।

बिक्री पछि प्रतिक्रिया

हटलाइन:प्राविधिक प्रश्नहरू 2 घण्टा भित्र जवाफ दिइयो (24/7)।

स्पेयर रसद:महत्वपूर्ण स्पेयर पार्ट्स DHL/FedEx मार्फत ४८ घण्टा भित्र पठाइयो।

डिजिटल कागजात:हामी तपाईंको साइट टोलीलाई अग्रिम तयारी गर्न सक्षम पार्दै, जहाज प्रस्थान गर्नु अघि क्लाउड लिङ्क मार्फत पूर्ण अंग्रेजी तारिङ रेखाचित्र, SLDs, र सञ्चालन पुस्तिकाहरू उपलब्ध गराउँछौं।
