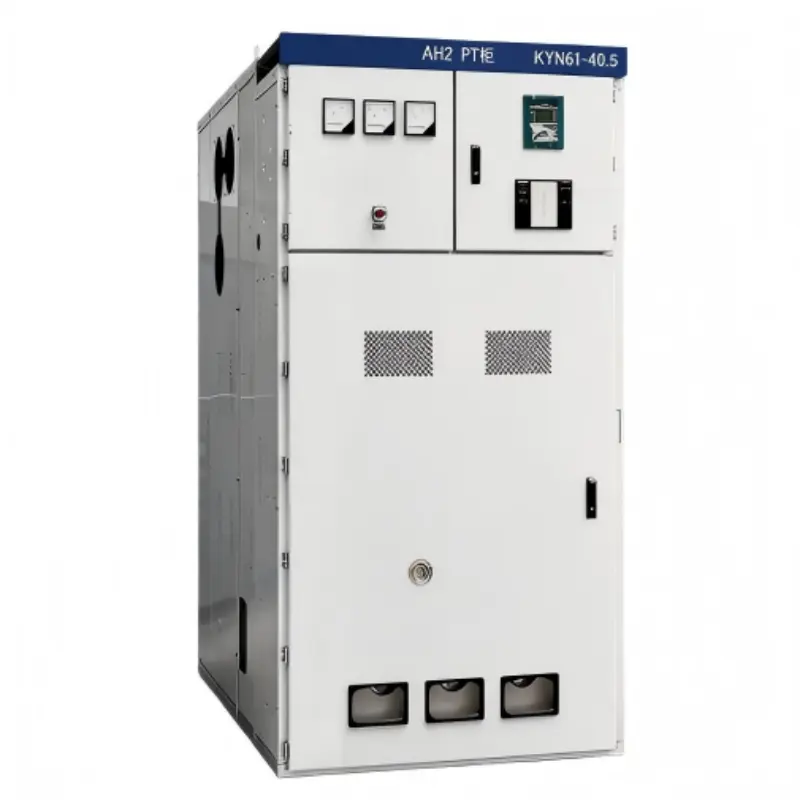

KYN उच्च भोल्टेज एयर-इन्सुलेटेड प्यानल स्विचगियर

KYN उच्च भोल्टेज एयर-इन्सुलेटेड प्यानल स्विचगियर के हो?

स्विचगियर एक धातुले ढाकिएको, एयर-इन्सुलेटेड, इनडोर मध्यम-भोल्टेज स्विचगियर एसेम्बली हो जुन 3.6kV देखि 40.5kV, 50Hz वा 60Hz मा सञ्चालन हुने तीन-चरण AC पावर प्रणालीहरूको लागि डिजाइन गरिएको हो।

"KYN" पदनामले चिनियाँ राष्ट्रिय मानक नामकरणलाई पछ्याउँछ

K - धातुले ढाकिएको

Y - ह्यान्डकार्ट प्रकार

N - भित्री

SF6 प्रयोग गर्ने ग्यास-इन्सुलेटेड स्विचगियर (GIS) को विपरीत, KYN श्रृंखला प्रत्यक्ष भागहरू र पृथ्वी बीचको प्राथमिक डाइलेक्ट्रिक माध्यमको रूपमा वायुमण्डलीय हावामा निर्भर हुन्छ।

यसले के गर्न सक्छ?

यो KYN उच्च भोल्टेज एयर-इन्सुलेट प्यानल स्विचगियरले उच्च-भोल्टेज विद्युतीय उपकरणहरू नियन्त्रण, सुरक्षा र अलग गर्नको लागि केन्द्रीय हबको रूपमा कार्य गर्दछ। यसको मुख्य कार्यहरू समावेश छन्:

1. विद्युतीय शक्ति प्राप्त गर्नुहोस् र वितरण गर्नुहोस्-मुख्य बसबारले ट्रान्सफर्मर वा जेनेरेटरबाट आगमन शक्ति प्राप्त गर्दछ, त्यसपछि यसलाई धेरै बाहिर जाने फिडरहरूमा वितरण गर्दछ। प्रत्येक फिडर स्वतन्त्र रूपमा स्विच गर्न सकिन्छ।

2. बिजुली गल्तीहरू विरुद्ध सुरक्षा - एकीकृत भ्याकुम सर्किट ब्रेकरहरू (हटाउन मिल्ने ह्यान्डकार्टमा राखिएको) ओभरलोड, सर्ट सर्किट, वा पृथ्वी गल्ती अवस्थाहरू पत्ता लगाउँदा मिलिसेकेन्ड भित्र स्वचालित रूपमा यात्रा। हालको ट्रान्सफर्मरले गल्ती महसुस गर्छ; सुरक्षात्मक रिलेले यात्रा आदेश प्रारम्भ गर्दछ।

3. मर्मतका लागि उपकरणहरू अलग गर्नुहोस् - ह्यान्डकार्टलाई "विच्छेदन" स्थितिमा र्याक गर्न सकिन्छ, ब्रेकर र निश्चित प्राथमिक सम्पर्कहरू बीच एक दृश्य हावा अन्तर सिर्जना गर्न। शटरहरू प्रत्यक्ष निश्चित सम्पर्कहरूमा स्वचालित रूपमा बन्द हुन्छन्, जसले सम्पूर्ण बसबारलाई डी-एनर्जाइज नगरी ब्रेकरको सुरक्षित निरीक्षण गर्न अनुमति दिन्छ।

4. वास्तविक-समय मिटरिङ र निगरानी प्रदान गर्नुहोस् - केबल डिब्बामा एमिटरहरू, भोल्टमिटरहरू, पावर गुणस्तर विश्लेषकहरू, र रिमोट टर्मिनल एकाइहरू (RTUs) लाई केबल डिब्बा फिड सिग्नलहरूमा माउन्ट गरिएका वर्तमान ट्रान्सफर्मरहरू (CTs) र भोल्टेज ट्रान्सफर्मरहरू (VTs)।

5. सुरक्षित अर्थिङ सक्षम पार्नुहोस् - म्यानुअल रूपमा संचालित अर्थिङ स्विच, ह्यान्डकार्ट स्थितिसँग मेकानिकली रूपमा इन्टरलक गरिएको छ, मर्मत कार्य सुरु हुनु अघि केबल साइडलाई सुरक्षित रूपमा मार्थिङ गर्न अनुमति दिन्छ।

6. सुरक्षा रिलेहरूसँग समन्वय गर्नुहोस्-आधुनिक माइक्रोप्रोसेसर-आधारित रिले (वैकल्पिक) दिशात्मक ओभरकरेन्ट, भिन्नता, प्रतिबन्धित पृथ्वी दोष, र ब्रेकर विफलता सुरक्षा प्रदान गर्दछ। Modbus वा IEC 61850 मार्फत सञ्चारले SCADA प्रणालीहरूमा एकीकरणलाई सक्षम बनाउँछ।

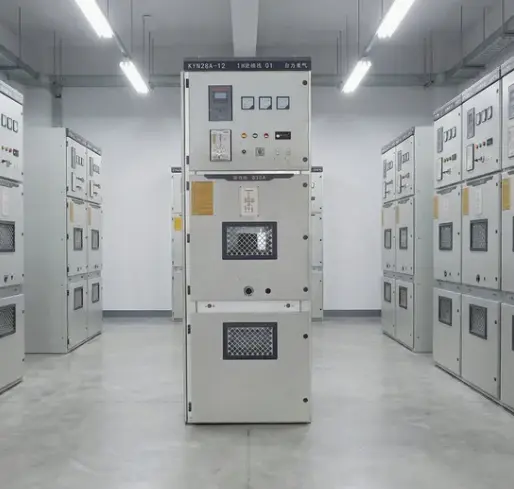

संक्षेपमा, KYN हाई भोल्टेज एयर-इन्सुलेटेड प्यानल स्विचगियर मध्यम-भोल्टेज नेटवर्कहरूको वर्कहोर्स हो - बलियो, पारदर्शी (हावा-इन्सुलेट ताकि तपाईं के भइरहेको छ भनेर हेर्न सक्नुहुन्छ), र इनडोर स्थापनाहरूको लागि किफायती।

उत्पादन प्यारामिटरहरू

उत्पादन लाभहरू

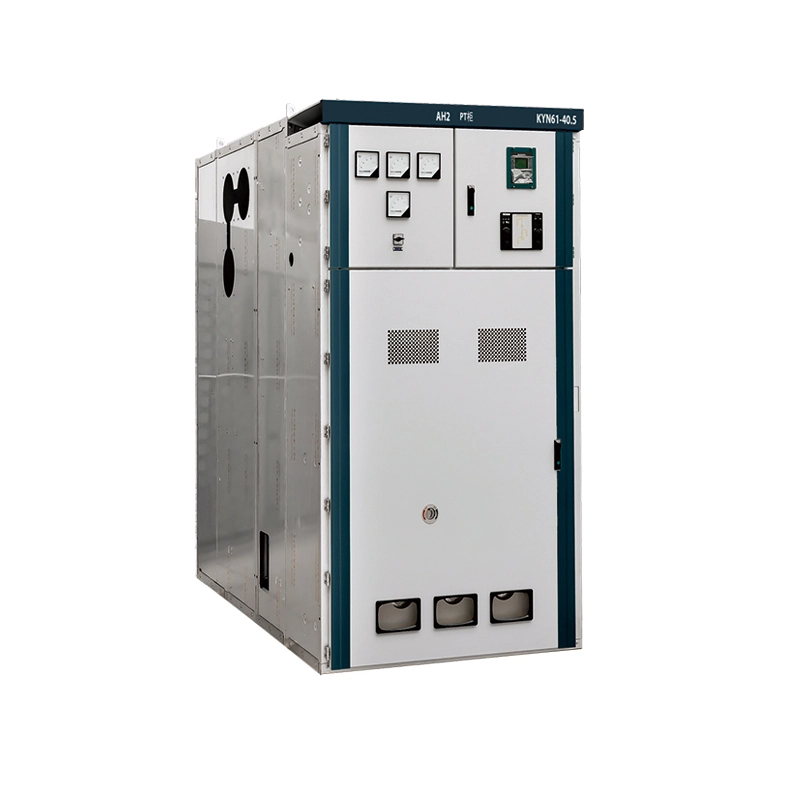

1. साँचो धातु-ढोका निर्माण कम्पार्टमेन्टलाइजेशनको साथ

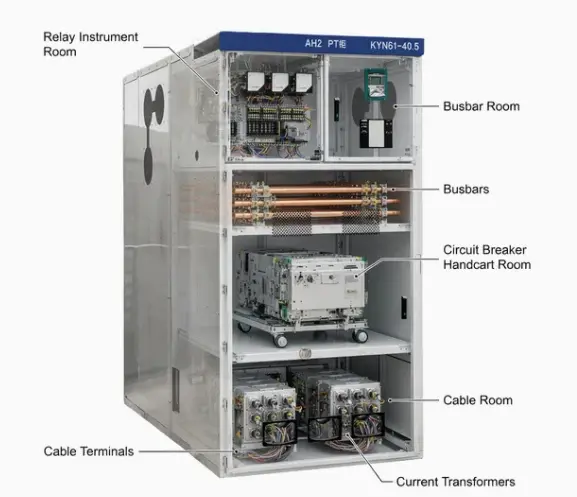

हाम्रो KYN स्विचगियरले प्यानललाई चारवटा पूर्ण रूपमा छुट्याइएको कम्पार्टमेन्टमा विभाजन गर्दछ:

● बसबार डिब्बा (शीर्ष पछाडि)

● ब्रेकर ह्यान्डकार्ट डिब्बा (मध्य अगाडि)

● केबल डिब्बा (तल पछाडि)

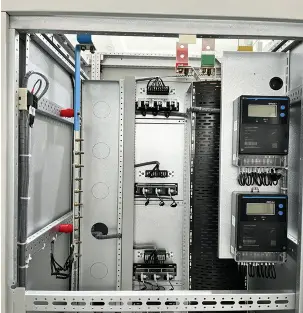

● कम भोल्टेज उपकरण डिब्बा (शीर्ष अगाडि)

प्रत्येक डिब्बालाई 3mm बाक्लो गैल्भेनाइज्ड स्टिल बाधाहरू बोल्ट पहुँच कभरहरूद्वारा छुट्याइन्छ। यो विभाजन हासिल गर्दछ:

● गल्ती कन्टेन्मेन्ट - यदि आन्तरिक चाप एउटा कम्पार्टमेन्टमा हुन्छ भने, यो छेउछाउका कम्पार्टमेन्टहरूमा फैलिन सक्दैन। हाम्रो डिजाइनले 1 सेकेन्डको लागि 40kA सम्म IAC AFLR परीक्षण पास गरेको छ।

● कर्मचारी सुरक्षा–सञ्चालकहरूले ह्यान्डकार्ट पहुँचको लागि ब्रेकर कम्पार्टमेन्टको ढोका खोल्न सक्छन् जबकि बसबारहरू प्रत्यक्ष रहन्छन् तर स्थिर स्टिल अवरोधहरू पछाडि पूर्ण रूपमा बन्द हुन्छन्।

● समानान्तर मर्मतसम्भार – ब्रेकर डिब्बाको सेवा भइरहेको बेलामा केबल टर्मिनेसन कार्य अगाडि बढ्न सक्छ।

२. प्रत्यक्ष सम्पर्क सुरक्षाको लागि स्वचालित शटरहरू

जब ह्यान्डकार्ट जडानबाट परीक्षण स्थितिमा सर्छ, स्टेनलेस स्टीलका शटरहरू स्वचालित रूपमा निश्चित प्राथमिक सम्पर्कहरू (लाइन र लोड साइडहरू) मा स्लाइड हुन्छन्। मुख्य विशेषताहरु:

● सामग्री - 3mm बाक्लो स्टेनलेस स्टील (आल्मुनियम वा प्लास्टिक होइन)

● सञ्चालन - वसन्त-संचालित, असफल-सुरक्षित (संयन्त्र वसन्त ब्रेक भए पनि शटरहरू बन्द हुन्छन् - गुरुत्वाकर्षण सहयोग गर्दछ)

● इन्टरलक - ह्यान्डकार्ट हटाइएन र विशेष अनलक गर्ने उपकरण प्रयोग नगरेसम्म शटरहरू म्यानुअल रूपमा खोल्न सकिँदैन (अनधिकृत पहुँचलाई रोक्छ)

● इन्सुलेशन - प्रेरित भोल्टेजहरू रोक्न शटरहरू पछाडिको भागमा 2mm इन्सुलेट इपोक्सीको साथ लेपित हुन्छन्।

3. एयर इन्सुलेशन - SF6 ग्यास छैन

ग्यास-इन्सुलेटेड स्विचगियर (GIS) को विपरीत, KYN उच्च भोल्टेज एयर-इन्सुलेट प्यानल स्विचगियरले इन्सुलेट माध्यमको रूपमा वायुमण्डलीय हावा मात्र प्रयोग गर्दछ। यसले धेरै फाइदाहरू प्रदान गर्दछ:

● शून्य हरितगृह ग्यास उत्सर्जन-SF6 मा CO2 को भन्दा 23,500 गुणा ग्लोबल वार्मिङ क्षमता छ। EU र धेरै अमेरिकी राज्यहरूमा नियामकहरूले SF6 को प्रयोग प्रतिबन्धित गर्दैछन्। एयर-इन्सुलेटेड KYN भविष्य-प्रमाण विकल्प हो।

● कुनै ग्यास ह्यान्डलिंग उपकरणहरू आवश्यक पर्दैन - GIS लाई महँगो ग्यास कार्टहरू, प्रेसर गेजहरू, चुहावट डिटेक्टरहरू, र पुन: भर्नको लागि प्रमाणित प्राविधिकहरू चाहिन्छ। KYN लाई यी मध्ये कुनै पनि चाहिँदैन।

● भिजुअल रूपले प्रमाणित गर्न सकिने एयर ग्यापहरू– अपरेटरहरूले खुला सम्पर्कहरू वा ह्यान्डकार्ट र निश्चित सम्पर्कहरू बीचको अन्तर देख्न सक्छन्। SF6 उपकरणले सिल गरिएको घेरा पछाडि सबै कुरा लुकाउँछ।

● कम जीवनचक्र लागत–कुनै ग्यास रिफिल छैन, आवधिक आर्द्रता परीक्षण छैन, सिल प्रतिस्थापन छैन। हावा निःशुल्क छ।

5. उच्च सर्ट-सर्किट प्रतिरोध क्षमता

हाम्रोKYN स्विचगियरहासिल गर्छ:

● मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध - 3 सेकेन्डको लागि 50kA सम्म

● मूल्याङ्कन गरिएको शिखर वर्तमान प्रतिरोधी - 125kA सम्म

● आन्तरिक चाप वर्गीकरण – IAC AFLR 40kA/1s (पहुँचयोग्य अगाडि, पार्श्व, पछाडि)

यी मूल्याङ्कनहरू सामान्य उपयोगिता आवश्यकताहरू (सामान्यतया 3 सेकेन्डका लागि 25kA वा 31.5kA) नाघ्छन्। उच्च प्रतिरोध क्षमता बाट आउँछ:

● डबल-फोल्ड 2.5mm बसबार समर्थन कोष्ठक

● सिल्भर प्लेटेड तामा बसबारहरू न्यूनतम 70Nm बोल्ट टर्कको साथ

● कम्पन अन्तर्गत चरण-देखि-चरण फ्ल्याशओभरहरू रोक्न इन्सुलेटेड बसबार आस्तीनहरू।

उत्पादन सुविधाहरू

उत्पादन विवरण

फ्रेम र घेरा

1. सामग्री: 2.5mm कोल्ड-रोल्ड स्टील फ्रेम; 3.0mm कम्पार्टमेन्ट बाधाहरू

2. गठन: लेजर-कट, CNC-पंच, रोबोट MIG वेल्डेड

3. कोटिंग: नौ-चरण प्रक्रिया - ई-कोट प्राइमर + पलिएस्टर पाउडर कोट, 100-120μm मोटाई। नुन स्प्रे> 1000 घण्टा

4. रंग: RAL 7035 (हल्का खैरो) मानक

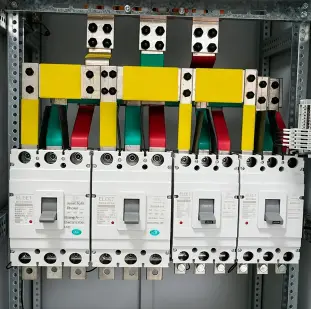

बसबार प्रणाली

1. तामा: 99.95% E-Cu, चालकता ≥58 MS/m

2. जोडहरू: सिल्भर प्लेटेड (10μm) + Belleville वाशरहरू, रातो पेन्ट मार्किङको साथ 70Nm मा टर्क गरिएको

3. इन्सुलेशन: तातो संकुचन गर्न सकिने ज्वाला-प्रतिरोधी आस्तीन, आंशिक डिस्चार्ज <5pC मा 15kV

4. समर्थन इन्सुलेटरहरू: सिलिका फिलर, क्रीपेज ≥20mm/kV संग इपोक्सी

ह्यान्डकार्ट निर्माण

1. चेसिस: पाउडर लेपित कालो; चार MoS2-नायलॉन रोलर (भार क्षमता 500kg प्रत्येक)

2. र्याकिंग: Acme लेड स्क्रू, 10 टर्न टेस्ट-टू-कनेक्टेड, टर्क <15 Nm

3. ब्रेकर माउन्टिङ: लुगाओ VCB वा ABB VD4/Siemens 3AH को लागि प्रत्यक्ष बोल्ट-अन

4. सहायक सम्पर्कहरू: 8NO+8NC, सिल्भर-निकेल, 250V AC मा 10A

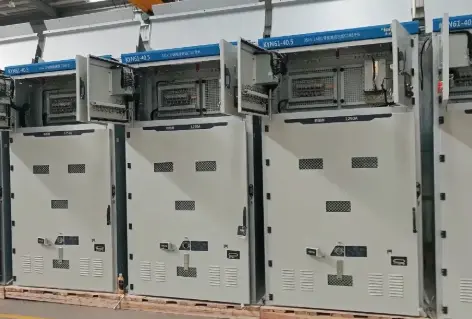

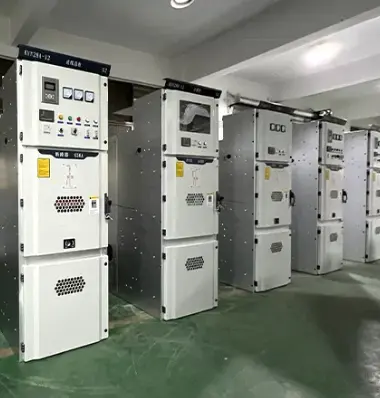

प्याकेजिङ्ग, ढुवानी र बिक्री पछि सेवा

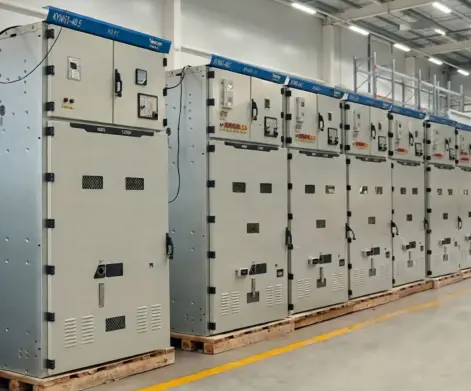

प्याकेजिङ र ढुवानी

प्रत्येक KYN एयर-इन्सुलेटेड मेटल-क्लड स्विचगियर क्याबिनेट नमी-प्रूफ फिल्म, फोम वा कुना गार्डहरूद्वारा सुरक्षित गरिएको छ, र निर्यात काठको केसहरूमा प्याक गरिएको छ वा ढुवानी आवश्यकताहरू अनुसार प्रबलित प्यालेटहरू। भ्याकुम सर्किट ब्रेकर ह्यान्डकार्टहरू, उपकरणहरू र सामानहरू ढुवानीको समयमा आन्दोलन कम गर्न निश्चित वा अलग रूपमा सुरक्षित गर्न सकिन्छ। ढुवानी परियोजना गन्तव्य अनुसार समुद्री माल वा भूमि यातायात द्वारा व्यवस्थित गर्न सकिन्छ।

बिक्री पछि सेवा

लुगाओपुष्टि गरिएको अर्डर सम्झौता अनुसार स्थापना, कमीशन र सञ्चालनको लागि प्राविधिक समर्थन प्रदान गर्दछ। विद्युतीय रेखाचित्रहरू, माध्यमिक तारिङ रेखाचित्रहरू, सञ्चालन निर्देशनहरू र नियमित परीक्षण रिपोर्टहरू ढुवानी अघि आपूर्ति गर्न सकिन्छ। वारेन्टी सर्तहरू र स्पेयर पार्ट्स समर्थन अनुबंध र पुष्टि प्राविधिक सम्झौता अनुसार प्रदान गरिन्छ।
