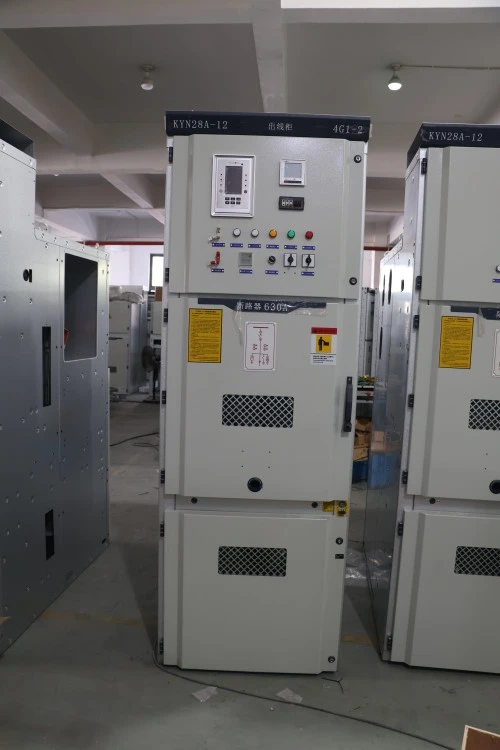

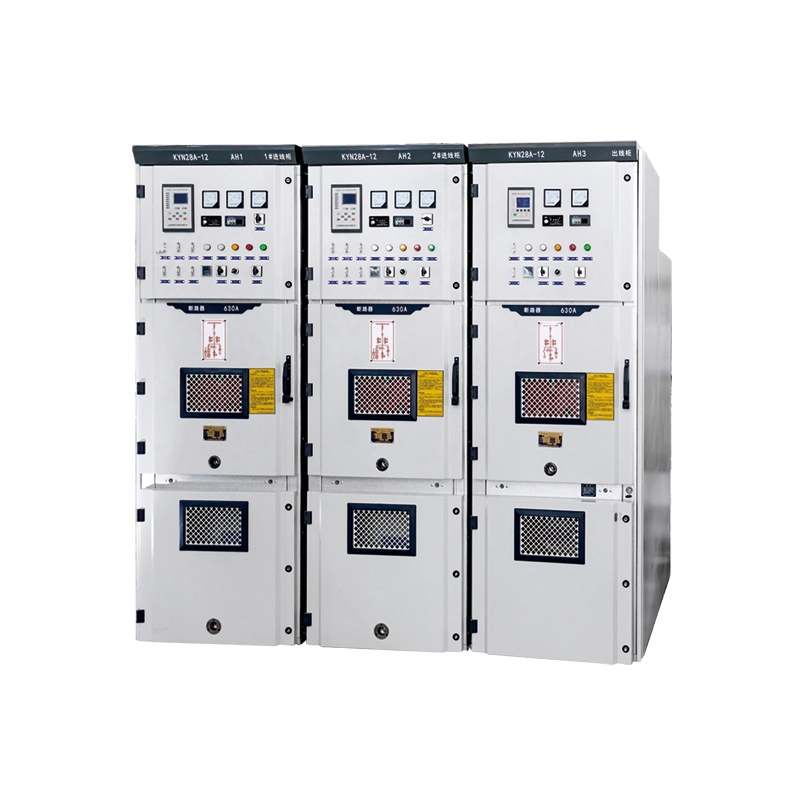

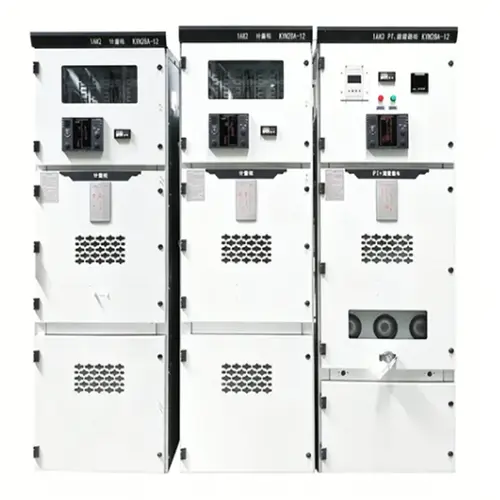

KYN केन्द्र प्रकार पाँच-रोकथाम इन्टरलकिङ उच्च भोल्टेज स्विचगियर

KYN सेन्टर टाइप फाइभ-प्रिभेन्सन इन्टरलकिङ हाई भोल्टेज स्विचगियर पूर्ण रूपमा एसेम्बल गरिएको, मेटल-इनक्लोज्ड, ड्र-आउट प्रकारको स्विचगियर हो जुन मुख्य रूपमा 3.6kV देखि 12kV थ्री-फेज एसी पावर प्रणालीहरूमा प्रयोग गरिन्छ। यो शाखा फिडर अनुप्रयोगहरूसँग एकल बसबार वा डबल बसबार कन्फिगरेसनहरूको लागि डिजाइन गरिएको हो।

यो उपकरण के हो?

यो उपकरण एक उच्च भोल्टेज पावर वितरण क्याबिनेट हो जसमा सर्किट ब्रेकरहरू, डिस्कनेक्टहरू, ग्राउन्डिङ स्विचहरू, वर्तमान ट्रान्सफर्मरहरू, भोल्टेज ट्रान्सफर्मरहरू, र सुरक्षा रिलेहरू छन्। यसको परिभाषित विशेषता "पाँच-रोकथाम इन्टरलकिङ" संयन्त्र हो, जसले शारीरिक रूपमा रोक्छ:

1. ग्राउन्डिङ स्विच बन्द गरेर बन्द

२. ब्रेकर बन्द गरेर अगाडिको कभर खोल्दै

3. स्विच बन्द हुँदा ब्रेकर घुसाउने वा हटाउने

4. लाइभ हुँदा ग्राउन्डिङ स्विच सञ्चालन गर्दै

5. नियन्त्रण शक्ति बिना सर्किट ब्रेकर बन्द

यसले के गर्छ?

यसले सुरक्षित रूपमा ट्रान्सफर्मर वा आगमन लाइनबाट विद्युतीय ऊर्जा प्राप्त गर्छ र यसलाई बाहिर जाने फिडरहरू जस्तै मोटर, ट्रान्सफर्मर, क्यापेसिटर बैंकहरू, वा माध्यमिक सबस्टेशनहरूमा वितरण गर्दछ। KYN केन्द्र प्रकार पाँच-रोकथाम इन्टरलकिङ उच्च भोल्टेज स्विचगियर मध्यम-भोल्टेज औद्योगिक र उपयोगिता नेटवर्कहरूको मेरुदण्ड हो।

मोडेल कोड ब्रेकडाउन:

● KYN - K: धातुले ढाकिएको Y: ड्र-आउट प्रकार N: इनडोर

● केन्द्र प्रकार - मोड्युलर केन्द्र-ब्रेकर कन्फिगरेसन

● पाँच-रोकथाम इन्टरलकिङ - मेकानिकल र इलेक्ट्रिकल त्रुटि-प्रूफिंग

● उच्च भोल्टेज स्विचगियर - 12kV सम्म मूल्याङ्कन गरिएको

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

1. उच्च सुरक्षा - पाँच-रोकथाम इन्टरलकिङ

KYN सेन्टर टाइप फाइभ-प्रिभेन्सन इन्टरलकिङ हाई भोल्टेज स्विचगियरले ब्रेकर, आइसोलेटिंग कन्ट्याक्ट, ग्राउन्डिङ स्विच र फ्रन्ट प्यानलहरू बीच अनिवार्य मेकानिकल इन्टरलकहरू समावेश गर्दछ। यसले अपरेटर त्रुटिको जोखिम हटाउँछ - चाप फ्ल्यास घटनाहरूको #1 कारण।

2. कम्प्याक्ट मोड्युलर निर्माण

ड्र-आउट ब्रेकर ट्रली तीन फरक स्थानहरू सहित रेलहरूमा सहज रूपमा स्लाइड हुन्छ: सञ्चालन, परीक्षण/पृथक, र फिर्ता। यसले सम्पूर्ण बसबारलाई डि-एनर्जाइज नगरिकन मर्मतसम्भार गर्न अनुमति दिन्छ - डाटा सेन्टरहरू र अस्पतालहरूको लागि महत्त्वपूर्ण फाइदा।

3. बौद्धिक निगरानी र नियन्त्रण

वैकल्पिक बौद्धिक IEDs (रिले) प्रदान गर्दछ:

● वास्तविक समय वर्तमान, भोल्टेज, र पावर निगरानी

● Overcurrent, पृथ्वी गल्ती, र दिशात्मक सुरक्षा

● RS485/Modbus वा IEC 61850 संचार

● SCADA मार्फत रिमोट खुला/बन्द

● ब्रेकर डिब्बा भित्रको मानक तापक्रम र आर्द्रता सेन्सरहरूले कन्डेन्सेसनलाई रोक्छ।

4. उच्च मेकानिकल विश्वसनीयता

● ब्रेकर मेकानिज्म लाइफ: 30,000 अपरेशनहरू (रखरखाव-मुक्त)

● सहायक सम्पर्कहरू: 10,000+ विद्युतीय सञ्चालनका लागि चाँदी-निकेल मिश्र धातु

● प्राथमिक विच्छेदन सम्पर्कहरू: वसन्त दबाबको साथ सिल्भर प्लेटेड तामा

आवेदन क्षेत्रहरू

उत्पादन विवरण

1. संलग्नक निर्माण

● 2.0mm कोल्ड-रोल्ड स्टील (जस्ता लेपित) वा 1.5mm स्टेनलेस स्टील

● लेजर-कट र सटीकको लागि सीएनसी-बेन्ट

● जंग प्रतिरोधी पाउडर कोटिंग संग वेल्डेड फ्रेम (RAL 7035 मानक)

2. पाँच-रोकथाम इन्टरलकिङ मेकानिज्म

● स्टिल क्याम प्लेटहरू र इन्टरलकिङ रडहरू (प्लास्टिकका भागहरू छैनन्)

● असफलता बिना 10,000 इन्टरलकिङ चक्रहरूको लागि परीक्षण गरियो

● आगमन/आउटगोइंग र टाई प्यानलहरूको लागि कुञ्जी इन्टरलक समावेश गर्दछ

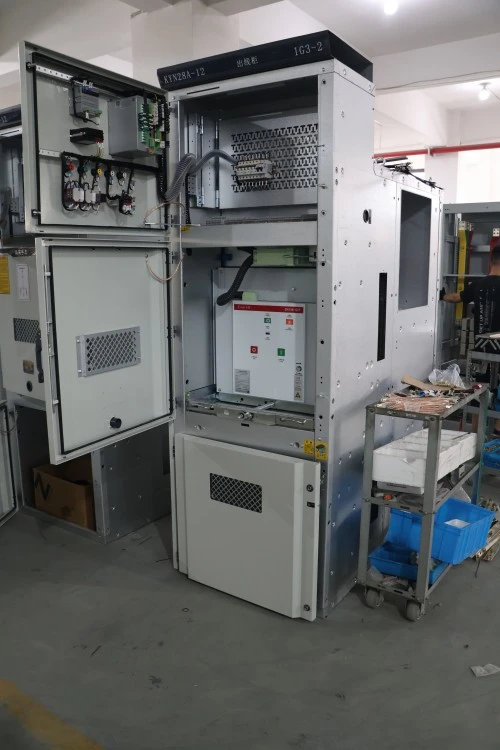

3. ब्रेकर ट्रली

● ड्र-आउट चेसिस तीन-पोजिसन लकिङको साथ

● स्व-पङ्क्तिबद्ध प्राथमिक विच्छेदहरू

● 16-32 नियन्त्रण सर्किटहरू भएको माध्यमिक प्लग

4. बसबार प्रणाली

● उच्च चालकता E-Cu तामा (ETP ग्रेड)

● बेलेभिल वाशरहरूसँग सिल्भर प्लेटेड जोडहरू

● फेज आइसोलेसनका लागि ताप-सङ्क्रित इन्सुलेटेड

5. केबल डिब्बा

● प्रति चरण 4×240mm² केबलहरूको लागि उदार ठाउँ

● हटाउन सकिने केबल क्ल्याम्पिङ कोष्ठक

● शून्य-अनुक्रम CT को लागि प्रावधान

6. कारखाना परीक्षण

● १००% डाइलेक्ट्रिक प्रतिरोध परीक्षण

● मेकानिकल सञ्चालन परीक्षण (न्यूनतम ५० चक्र)

● आंशिक डिस्चार्ज मापन (≤5pC 1.2× रेटेड भोल्टेजमा)

● सम्पर्क प्रतिरोध मापन (माइक्रो-ओममिटर)

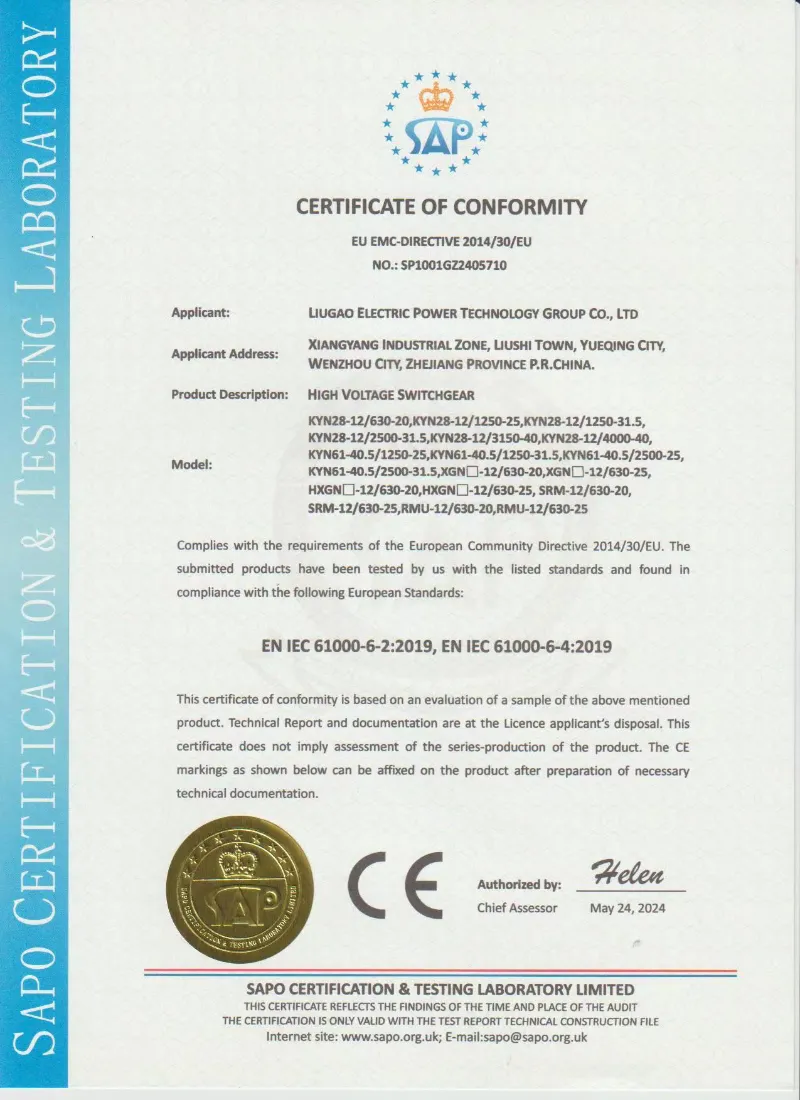

7. प्रमाणीकरण र गुणस्तर आश्वासन

● GB/T 3906, IEC 62271-200, र DL/T 404 अनुसार टाइप-परीक्षण

● आन्तरिक चाप परीक्षण गरिएको (IAC AFLR 40kA/1s)

● ISO 9001:2015 प्रमाणित उत्पादन

● नियमित परीक्षण रिपोर्ट प्रत्येक प्यानल संग समावेश

किन लुगाओ पावर कं, लिमिटेड प्रतिद्वन्द्वीहरू भन्दा छनौट गर्नुहोस्?

साधारण ग्राहक प्रश्नहरू

Q1: के यो KYN केन्द्र प्रकारको पाँच-रोकथाम इन्टरलकिङ उच्च भोल्टेज स्विचगियर 24kV प्रणालीहरूको लागि प्रयोग गर्न सकिन्छ?

A: होइन, मानक KYN 12kV सम्म मूल्याङ्कन गरिएको छ। 24kV को लागि, हामी KYN28-24 भेरियन्टलाई इन्सुलेशन क्लियरेन्स बढाएर प्रस्ताव गर्छौं। कृपया उद्धरण अनुरोध गर्दा आफ्नो प्रणाली भोल्टेज निर्दिष्ट गर्नुहोस्।

Q2: के तपाइँ KYN मेटल-क्लाड स्विचगियरको भागको रूपमा भ्याकुम सर्किट ब्रेकर प्रदान गर्नुहुन्छ?

A: हो, प्रत्येक प्यानल कारखाना-परीक्षण भ्याकुम सर्किट ब्रेकर (VS1 प्रकार) संग पूर्ण रूपमा भेला हुन्छ। हामी ABB VD4, Siemens 3AH, वा Schneider HVX जस्ता उपयुक्त विकल्पहरू पनि प्रस्ताव गर्छौं।

Q5: के तपाईं KYN मेटल-इनक्लोस्ड स्विचगियरको रूपमा आगमन, मिटरिङ, फिडर, र क्यापेसिटर प्यानलहरू सहित पूर्ण स्विचगियर लाइनअप आपूर्ति गर्न सक्नुहुन्छ?

A: बिल्कुल। हामी सबै आवश्यक सहायक डिब्बाहरू, बसबार जडानहरू, र अन्तर-प्यानल इन्टरलकहरूसँग पूर्ण लाइनअपहरू डिजाइन र निर्माण गर्छौं। केवल आफ्नो एकल-लाइन रेखाचित्र पठाउनुहोस्।

Q6: तपाइँ कुन कागजातहरू प्रदान गर्नुहुन्छ?

A: प्रत्येक KYN स्विचगियरको लागि, हामी प्रदान गर्दछौं: सामान्य व्यवस्था रेखाचित्र, तार योजनाबद्ध, सामग्रीको बिल, परीक्षण रिपोर्ट, निर्देशन पुस्तिका, र इन्टरलकिङ म्याट्रिक्स - सबै अंग्रेजीमा (वा तपाईंको स्थानीय भाषा)।

Q7: के पाँच-रोकथाम इन्टरलकिङ क्षेत्र-समायोज्य छ?

A: होइन - र यो जानाजानी हो। इन्टरलकिङ फ्याक्ट्री सेट र छेडछाड रोक्न सिल गरिएको छ। यद्यपि, हामी स्पष्ट मेकानिकल रेखाचित्रहरू प्रदान गर्दछौं ताकि तपाईंको टोलीले तर्क बुझून्। यदि तपाईंलाई परिवर्तनहरू चाहिन्छ भने, हाम्रो इन्जिनियरिङ विभागलाई सम्पर्क गर्नुहोस्।

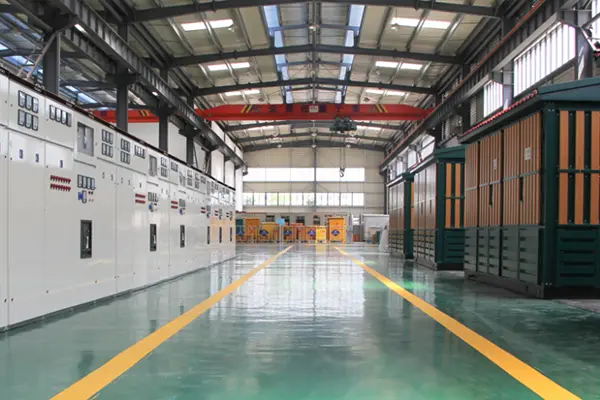

उत्पादन क्षमता

लुगाओ पावर कं, लिमिटेडKYN Centre Type Five-Prevention Interlocking High भोल्टेज स्विचगियरले उन्नत निर्माण, एसेम्बली र उच्च-भोल्टेज परीक्षण उपकरणहरूले सुसज्जित आधुनिक उत्पादन सुविधामा उत्पादन गर्छ। हरेकस्विचगियर प्यानलकडा ISO 9001 गुणस्तर व्यवस्थापन प्रणाली अन्तर्गत उत्पादन गरिन्छ, लगातार गुणस्तर, भरपर्दो कार्यसम्पादन, र अन्तर्राष्ट्रिय मापदण्डहरूको पूर्ण अनुपालन सुनिश्चित गर्दै।
