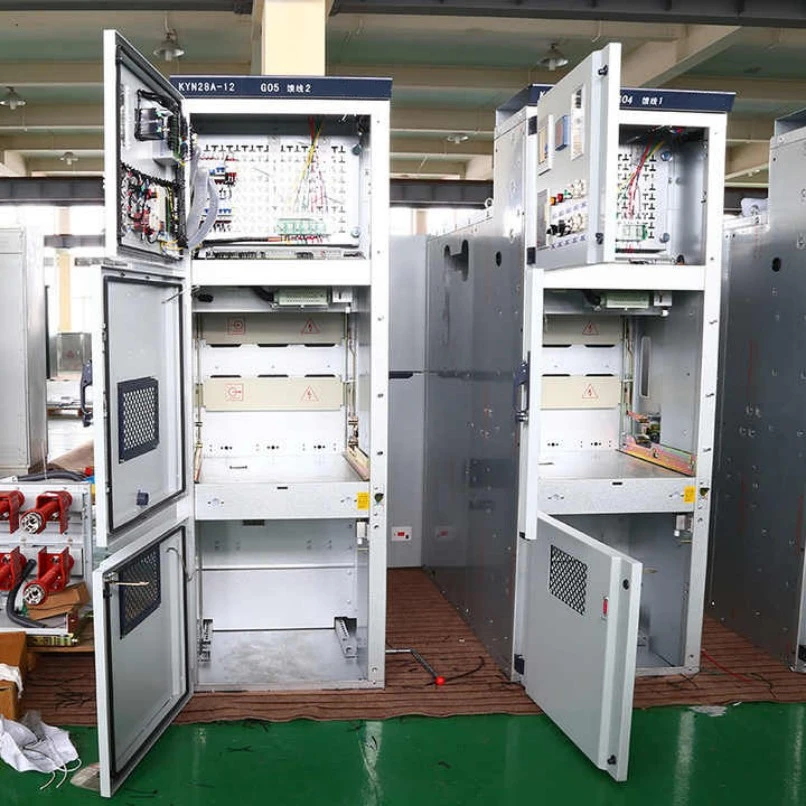

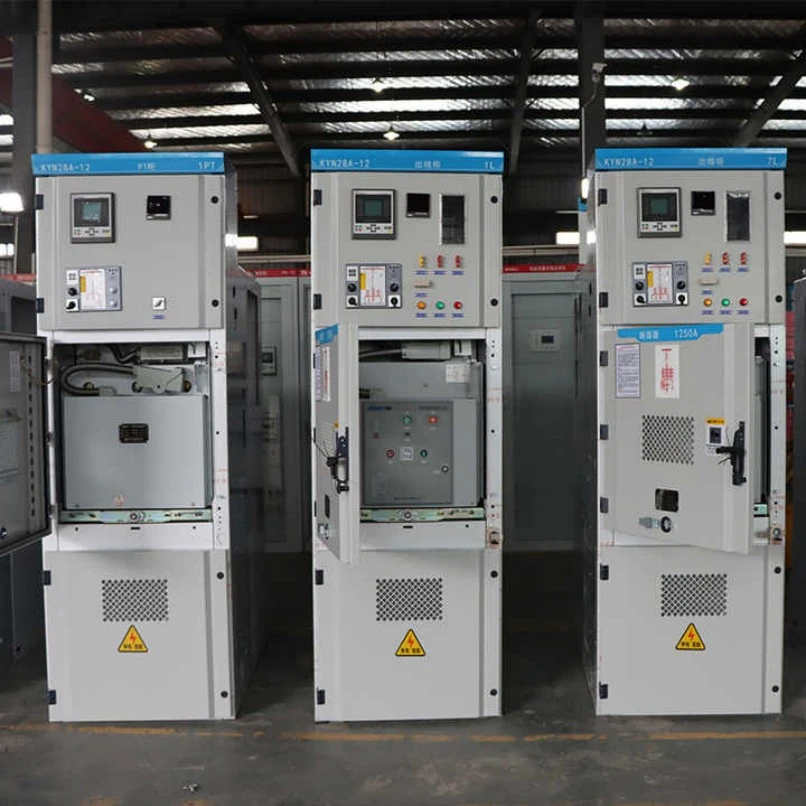

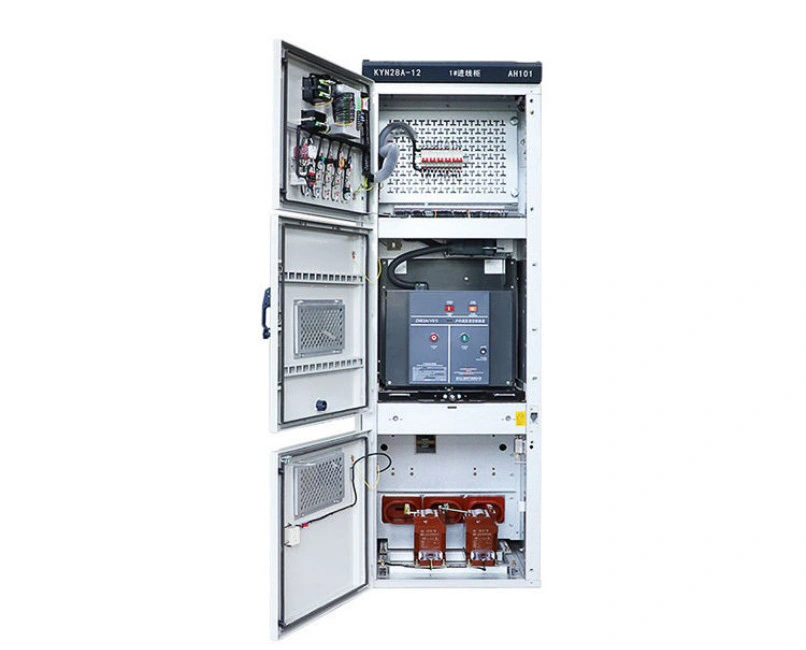

ह्यान्डकार्ट प्रकार स्थिर उच्च भोल्टेज बोर्ड प्यानल स्विचगियर

ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियर एक धातु संलग्न छ,हावा इन्सुलेटेड मध्यम भोल्टेज स्विचगियरएकल-बसबार र डबल-बसबार प्रणालीहरूको लागि डिजाइन गरिएको विधानसभा। तर वास्तवमा यो उत्पादन के हो, र यसले तपाईंको विद्युतीय पूर्वाधारको लागि के गर्न सक्छ?

यो के हो:

यो एक हाइब्रिड डिजाइन हो जसले प्राथमिक स्विच गर्ने यन्त्रहरू (जस्तै भ्याकुम सर्किट ब्रेकरहरू, कन्ट्याक्टरहरू, वा VSDs) को लागि हटाउन सकिने ह्यान्डकार्ट मेकानिजमसँग एक निश्चित प्यानल आवासलाई जोड्दछ। ह्यान्डकार्टलाई प्यानल भित्र र बाहिर भौतिक रूपमा घुमाउन सकिन्छ, जबकि बसबारहरू, केबलहरू, र सहायक कम्पोनेन्टहरू घेरा भित्र स्थिर रहन्छन्। यो डिजाइन IEC 62271-200 र GB3906 अन्तर्गत 3kV देखि 40.5kV सम्मको मूल्याङ्कन भोल्टेजहरूको लागि मानकीकृत गरिएको छ।

यसले के गर्न सक्छ:

● पावर प्रवाह नियन्त्रण गर्नुहोस्: यसले ट्रान्सफर्मर, मोटरहरू र क्यापेसिटर बैंकहरू जस्ता उच्च-भोल्टेज लोडहरूलाई सुरक्षित रूपमा जडान वा विच्छेद गर्दछ।

● दोष सुरक्षा प्रदान गर्नुहोस्: एकीकृत सुरक्षात्मक रिले र सर्किट ब्रेकरहरू ओभरलोडहरू, सर्ट सर्किटहरू, वा पृथ्वी गल्तीहरूमा स्वचालित रूपमा यात्रा गर्छन्।

● सुरक्षित मर्मतसम्भार सक्षम गर्नुहोस्: ह्यान्डकार्टलाई पृथक, माटो भएको स्थानमा फिर्ता लिन सकिन्छ, दृश्यात्मक हावा खाडल सिर्जना गर्दै - प्राविधिकहरूलाई सम्पूर्ण बसबारलाई डि-एनर्जी नगरी ब्रेकरमा काम गर्न अनुमति दिँदै।

● मापन र निगरानी: हालको ट्रान्सफर्मरहरू, भोल्टेज ट्रान्सफर्मरहरू, र प्यानलमा माउन्ट गरिएका डिजिटल मिटरहरूले प्रणाली स्थितिमा वास्तविक-समय डेटा दिन्छ।

● सुरक्षित रूपमा इन्टरलक: मेकानिकल र इलेक्ट्रिकल इन्टरलकहरूले ह्यान्डकार्ट बीचमा हुँदा ब्रेकर बन्द गर्ने वा लाइभ कम्पार्टमेन्टहरू पहुँच गर्ने जस्ता मानवीय त्रुटिहरूलाई रोक्छ।

छोटकरीमा, यो ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियरले तपाईंको उच्च-भोल्टेज नेटवर्कको गेटकीपरको रूपमा काम गर्दछ–सुरक्षित, लचिलो, र २०+ वर्षको सेवाको लागि टिकाउ।

उत्पादन प्यारामिटरहरू (विशिष्टता)

तल हाम्रो ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियरको लागि विस्तृत प्राविधिक विशिष्टता तालिका छ। सबै मानहरू ठेठ 12kV मोडेलहरू सन्दर्भ गर्दछ; अनुरोधमा उपलब्ध अन्य भोल्टेजहरू।

उत्पादन सुविधा र आवेदन (प्रश्न र उत्तर ढाँचा)

Q1: ह्यान्डकार्ट डिजाइनलाई पूर्ण रूपमा स्थिर स्विचगियर भन्दा राम्रो बनाउँछ?

A: ह्यान्डकार्ट डिजाइनले प्राथमिक स्विचिङ यन्त्र (भ्याकुम सर्किट ब्रेकर) लाई भौतिक रूपमा प्यानलबाट मर्मत वा प्रतिस्थापनको लागि हटाउन अनुमति दिन्छ जबकि प्यानलका बसबारहरू सक्रिय रहन्छन्। यसले डाउनटाइम घण्टादेखि मिनेटमा घटाउँछ। यसको विपरित, निश्चित स्विचगियरले ब्रेकरमा पहुँच गर्नको लागि प्रायः सम्पूर्ण खण्डलाई डी-एनर्जाइज गर्न आवश्यक हुन्छ। हाम्रो ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियरले तपाईलाई दुबै संसारको सर्वश्रेष्ठ दिन्छ: असहजताका लागि निश्चित बसबारहरू, साथै सेवायोग्यताका लागि ह्यान्डकार्ट ब्रेकरहरू।

Q2: यसले कसरी र्याकिंगको समयमा अपरेटर सुरक्षा सुनिश्चित गर्दछ?

A: हाम्रो स्विचगियरले पाँच अनिवार्य इन्टरलकहरू समावेश गर्दछ:

1. ह्यान्डकार्ट "अपरेटिङ" (जडित) स्थितिमा नभएसम्म ब्रेकर बन्द गर्न सकिँदैन।

2. ब्रेकर खुला नभएसम्म ह्यान्डकार्ट "विच्छेद" बाट "जडान" मा सार्न सकिँदैन।

3. ह्यान्डकार्ट "परीक्षण/विच्छेदन" स्थितिमा हुँदा मात्र अर्थिङ स्विच बन्द गर्न सकिन्छ।

4. अर्थिङ स्विच बन्द हुँदा मात्र केबल डिब्बाको ढोका खोल्न सकिन्छ।

5. ब्रेकर बन्द हुँदा ह्यान्डकार्ट घुसाउन वा फिर्ता लिन सकिँदैन। यी इन्टरलकहरू मेकानिकल र बिजुली दुवै हुन् - डिजाइनद्वारा असफल-सुरक्षित।

Q3: ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियर बाहिर प्रयोग गर्न सकिन्छ?

A: मानक एन्क्लोजर IP4X हो, इनडोर सबस्टेशनहरूको लागि उपयुक्त। बाहिरी अनुप्रयोगहरूको लागि, हामी अतिरिक्त मौसम प्रतिरोधी आवास वा IP54-मूल्याङ्कन कियोस्कहरू आपूर्ति गर्छौं। धेरै ग्राहकहरूले हाम्रो स्विचगियर कन्टेनराइज्ड सबस्टेशनहरू वा पवन फार्महरू वा सौर्य बिरुवाहरू नजिकका साना प्रिफ्याब भवनहरूमा स्थापना गर्छन्।

Q4: यस स्विचगियरको लागि सबैभन्दा सामान्य अनुप्रयोगहरू के हुन्?

A: यो ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियर व्यापक रूपमा प्रयोग गरिन्छ:

● विद्युत उपयोगिता सबस्टेशनहरू (प्राथमिक र माध्यमिक वितरण)।

● औद्योगिक प्लान्टहरू (स्टील मिल, सिमेन्ट कारखाना, पेट्रोकेमिकल) - मोटर नियन्त्रण र ट्रान्सफर्मर संरक्षणको लागि।

● वाणिज्य भवनहरू (अस्पताल, डाटा केन्द्रहरू, एयरपोर्टहरू) – जहाँ उच्च विश्वसनीयता आवश्यक छ।

● नवीकरणीय ऊर्जा (सौर फार्म, पवन फार्महरू) - ग्रिड जडान प्यानलको रूपमा।

● खनन कार्यहरू - धुलो, आर्द्र वातावरणको लागि पर्याप्त बलियो।

● रेलवे कर्षण पावर सप्लाई - 27.5kV वा 2×25kV प्रणालीहरूमा।

उत्पादन विवरण

1. संलग्न सामग्री र कोटिंग

● सामाग्री: २ मिमी बाक्लो उच्च-ग्रेड ग्याल्भेनाइज्ड स्टिल पाना (बाओस्टीलबाट आयात गरिएको), सीएनसी बेन्डिङ मेसिनहरूद्वारा फोल्ड गरिएको। डबल-फोल्ड किनाराहरूले कठोरता बढाउँछ।

● कोटिंग: SA 2.5 मापदण्डमा स्यान्डब्लास्टिङ पछि इपोक्सी-पोलिएस्टर पाउडर कोटिंग (न्यूनतम 80μm मोटाई)। रंग RAL 7035 (हल्का खैरो)। साल्ट स्प्रे परीक्षण> 500 घण्टा - कुनै जंग छैन।

2. ह्यान्डकार्ट मेकानिज्म

● सामग्री: उच्च-शक्तिको नायलॉन रोलरहरू + स्टेनलेस स्टील रेलहरू।

● सञ्चालन: एन्टी-ब्याक्ल्याश डिजाइनको साथ स्क्रू-इन/स्क्रू-आउट लीडस्क्रू मेकानिज्म। प्रत्येक ह्यान्डकार्ट 2000 पूर्ण र्याकिंग चक्रहरूको लागि परीक्षण गरिन्छ।

● स्थिति सूचकहरू: रातो (जडित), हरियो (परीक्षण), पहेंलो (विच्छेदन गरिएको), ५ मिटर टाढाबाट देखिने।

3. शटरहरू (स्वचालित सुरक्षा बाधाहरू)

● जब ह्यान्डकार्ट फिर्ता लिइन्छ, वसन्त-लोड गरिएको मेटल शटरहरूले स्वचालित रूपमा निश्चित प्राथमिक सम्पर्कहरू ढाक्छन्। यसले प्रत्यक्ष भागहरूसँग आकस्मिक औंलाको सम्पर्कलाई रोक्छ। हाम्रा शटरहरू 3mm एल्युमिनियम मिश्र धातुबाट बनेका छन् एन्टी-क्रोसन उपचारको साथ।

4. बसबार प्रणाली

● सामग्री: उच्च चालकता E-Cu तामा (99.9% शुद्धता)। सबै जोर्नीहरूमा चाँदीले ढाकिएको।

● क्रस-सेक्शन: मूल्याङ्कन गरिएको वर्तमानमा तापमान वृद्धि 65K भन्दा कम राख्न गणना। 3150A को लागि, हामी प्रति चरण डबल बसबारहरू प्रयोग गर्दछौं।

● इन्सुलेशन: फेज पहिचान र आंशिक डिस्चार्ज नियन्त्रणको लागि तातो-संकुचन योग्य इन्सुलेशन आस्तीन (सुन्तला रङ)।

५. अर्थिङ स्विच

● प्रकार: द्रुत-मेक, लोड-ब्रेकिंग, दृश्यमान अर्थिङ ब्लेडहरू।

● सञ्चालन: म्यानुअल वसन्त-सहायता संयन्त्र। पूर्ण सर्ट-सर्किट वर्तमान (50kA एक पटक) मा बन्द गर्न सक्छ।

● इन्टरलक: ह्यान्डकार्ट स्थितिको साथ विशेष मेकानिकल इन्टरलक - ह्यान्डकार्ट परीक्षण/विच्छेद स्थितिमा नभएसम्म अर्थिंग स्विच बन्द गर्न सक्दैन।

6. कम भोल्टेज डिब्बा

● माथिल्लो भागमा अवस्थित (300mm उचाइ), उच्च भोल्टेज भागहरूबाट पूर्ण रूपमा अलग गरिएको। घरहरू सुरक्षात्मक रिलेहरू (माइक्रोप्रोसेसर-आधारित), नियन्त्रण स्विचहरू, संकेत बत्तीहरू, र सहायक फ्यूजहरू।

● तारहरू: सबै माध्यमिक केबलहरू नम्बर गरिएका छन्, ज्वाला-प्रतिरोधी PVC डक्टहरूमा बन्डल गरिएका छन्, र स्पेयर सम्पर्कहरू (२०% स्पेयर आरक्षित) भएको टर्मिनल ब्लकहरूमा समाप्त हुन्छन्।

7. आंशिक डिस्चार्ज नियन्त्रण

● सबै उच्च-भोल्टेज कन्डक्टरहरू तीखा किनारहरू हटाउन गोलाकार हुन्छन्।

● प्रत्येक प्यानलले आंशिक डिस्चार्ज परीक्षण (≤10pC 1.1×Ur/√3 मा) पार गर्छ।

8. कारखाना विधानसभा शुद्धता

● प्रत्येक ह्यान्डकार्ट प्रकार फिक्स्ड हाई भोल्टेज बोर्ड प्यानल स्विचगियर लेजर-पङ्क्तिबद्ध जिगमा जम्मा गरिन्छ। ह्यान्डकार्ट-टु-फिक्स्ड सम्पर्क मिसालाइनमेन्ट <०.५ मिमी छ।

● नतिजा: पीस वा बल बिना चिकनी र्याकिंग - प्रयोगको वर्ष पछि पनि कुनै ह्यान्डकार्टहरू अड्किएन।

ह्यान्डकार्ट प्रकार मध्यम भोल्टेज स्विचगियरको लागि लुगाओ किन छनौट गर्नुहोस्?

· परियोजनामा ​​आधारित इन्जिनियरिङ: क्याबिनेट लेआउट, बसबार रेटिङ, सुरक्षा रिले योजना, CT/VT कन्फिगरेसन र केबल प्रविष्टि एकल-लाइन रेखाचित्र अनुसार डिजाइन गर्न सकिन्छ।

· मानकमा आधारित उत्पादन: स्विचगियर IEC 62271-200, GB/T 3906, DL/T 404 र परियोजना प्राविधिक विशिष्टता अनुसार निर्माण गर्न सकिन्छ।

· लचिलो घटक चयन: Lugao VCB, ABB, Siemens, Schneider वा अन्य निर्दिष्ट कम्पोनेन्ट ब्रान्डहरू परियोजना आवश्यकताहरू अनुसार कन्फिगर गर्न सकिन्छ।

· ढुवानी अघि नियमित निरीक्षण: प्राविधिक सम्झौता अनुसार वितरण अघि मेकानिकल सञ्चालन, इन्टरलक प्रकार्य, तार, इन्सुलेशन र पावर-फ्रिक्वेन्सी प्रतिरोध परीक्षणहरू गर्न सकिन्छ।

· प्राविधिक कागजात समर्थन: परियोजना सन्दर्भको लागि सामान्य व्यवस्था रेखाचित्रहरू, एकल-लाइन रेखाचित्रहरू, माध्यमिक तारिङ रेखाचित्रहरू, सञ्चालन निर्देशनहरू र नियमित परीक्षण रिपोर्टहरू प्रदान गर्न सकिन्छ।
