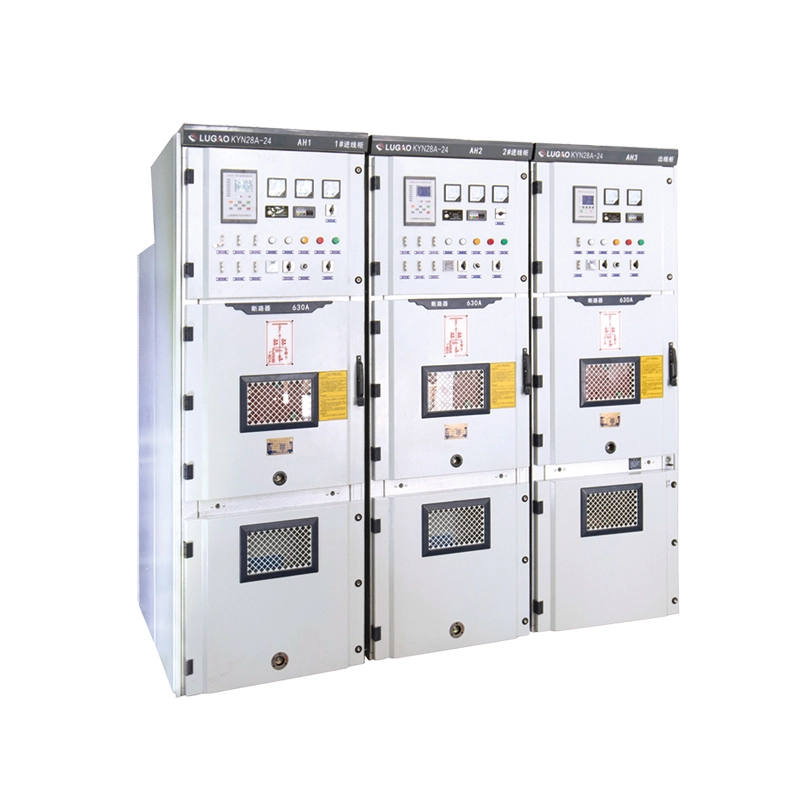

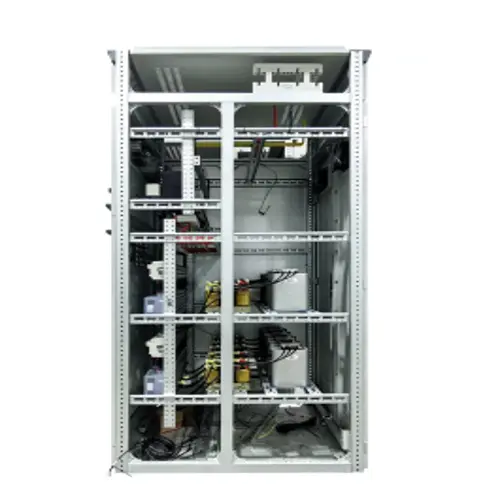

35kV KYN सबस्टेशन बख्तरबंद हटाउन सकिने प्रकार स्विचगियर

यो उपकरण के हो?

35kV KYN सबस्टेशन बख्तरबंद निकाल्न मिल्ने प्रकारको स्विचगियर कारखानामा जम्मा गरिएको, धातुले घेरिएको,इनडोर उच्च भोल्टेज स्विचगियर40.5kV (35kV नाममात्र) तीन-चरण AC पावर प्रणालीहरूको लागि डिजाइन गरिएको। यो KYN शृङ्खलासँग सम्बन्धित छ र उपयोगिता सबस्टेशनहरू, औद्योगिक पावर प्लान्टहरू, ठूला व्यावसायिक परिसरहरू, र नवीकरणीय ऊर्जा सङ्कलन स्टेशनहरूमा प्रयोग गरिन्छ।

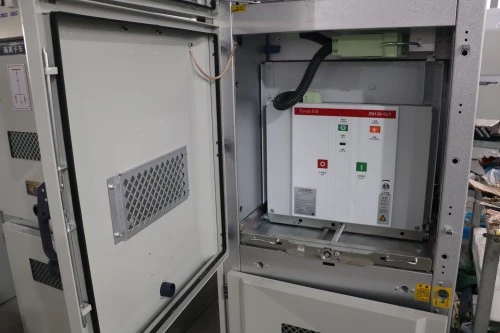

फिक्स्ड-टाइप स्विचगियरको विपरीत जहाँ ब्रेकरहरू ठाउँमा बोल्ट हुन्छन्, यो बख्तरबन्द हटाउन मिल्ने प्रकारले चलिरहेको ब्रेकर ट्रलीलाई सुविधा दिन्छ जुन तीन फरक स्थानहरूमा घुमाउन सकिन्छ: सञ्चालन, परीक्षण/पृथक, र फिर्ता। यो डिजाइनले पूरै बसबारलाई डि-एनर्जी नगरी मिनेटमै त्रुटिपूर्ण ब्रेकर बदल्न अनुमति दिन्छ - निरन्तर बिजुली आपूर्तिको लागि महत्त्वपूर्ण फाइदा।

यसले के गर्छ?

यस उपकरणको मुख्य कार्य ट्रान्सफर्मर वा ओभरहेड लाइनबाट 35kV इनकमिङ पावर प्राप्त गर्नु, सर्किट ब्रेकरहरूद्वारा डाउनस्ट्रीम नेटवर्कलाई सुरक्षित गर्नु, र मध्यम-भोल्टेज मोटरहरू, माध्यमिक ट्रान्सफर्मरहरू, क्यापेसिटर बैंकहरू, वा ठूला औद्योगिक लोडहरू जस्ता बाहिर जाने फिडरहरूमा बिजुली वितरण गर्नु हो। 35kV KYN सबस्टेशन बख्तरबंद हटाउन सकिने प्रकारको स्विचगियरले पनि प्रदान गर्दछ:

● अलगाव - सुरक्षित मर्मतका लागि दृश्यात्मक विच्छेदन

● संरक्षण - ओभरकरेन्ट, अर्थ फल्ट, र रिले वा IEDs मार्फत सर्ट सर्किट ट्रिपिङ

● मिटरिङ - सबस्टेशन SCADA को लागि भोल्टेज र हालको मापन

● इन्टरलकिङ - मानव त्रुटि हटाउन मेकानिकल पाँच-रोकथाम प्रणाली

मोडेल कोड ब्रेकडाउन

उत्पादन सुविधा र आवेदन

उत्पादन सुविधा

सुविधा १: साँचो बख्तरबंद फिर्ता लिन सकिने निर्माण

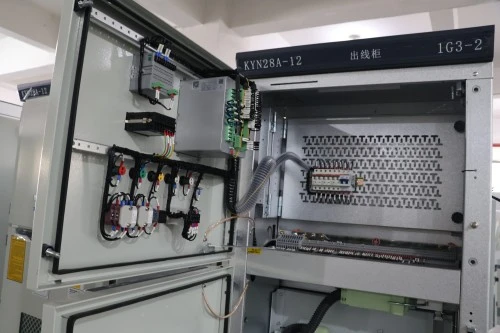

निकाल्न मिल्ने मेटल-इनक्लोस्ड स्विचगियरले ब्रेकर, बसबार, केबल टर्मिनेशन, र कम भोल्टेज नियन्त्रणका लागि छुट्टै स्टिल-प्लेट डिब्बाहरू समावेश गर्दछ। प्रत्येक डिब्बा ग्राउन्ड गरिएको छ र चाप फ्लैश प्रसारबाट अलग गरिएको छ।

सुविधा २: पाँच-रोकथाम मेकानिकल इन्टरलकिङ

पाँच-रोकथाम प्रणाली पूर्णतया मेकानिकल छ, सफ्टवेयरमा निर्भर छैन। यसले शारीरिक रूपमा रोक्छ:

1. ग्राउन्डिङ स्विच बन्द गरेर ब्रेकर बन्द गर्दै

२. ब्रेकर बन्द गरेर अगाडिको कभर खोल्दै

3. लाइभ हुँदा स्थितिहरू बीच ब्रेकर सार्दै

4. लाइभ कन्डक्टरहरूको साथ सञ्चालन ग्राउन्डिङ स्विच

5. नियन्त्रण शक्ति बिना ब्रेकर बन्द

फीचर ३: हाई आर्क फल्ट कन्टेनमेन्ट

आन्तरिक चाप वर्गीकरण (IAC) 1 सेकेन्डको लागि 31.5kA मा परीक्षण गरियो। आर्क फ्ल्यापले प्रत्यक्ष दबाबलाई माथि र अपरेटरहरूबाट टाढा राख्छ।

सुविधा ४: उच्च भोल्टेज इन्सुलेशन विश्वसनीयता

चरण-देखि-चरण र चरण-देखि-ग्राउन्ड क्लियरेन्सहरू IEC 62271-200 न्यूनतम भन्दा बढी छन्। सबै बसबारहरू तातो-सङ्क्रमित इन्सुलेटेड वा एन्टि-कोरोना संरक्षणले ढाकिएका हुन्छन्।

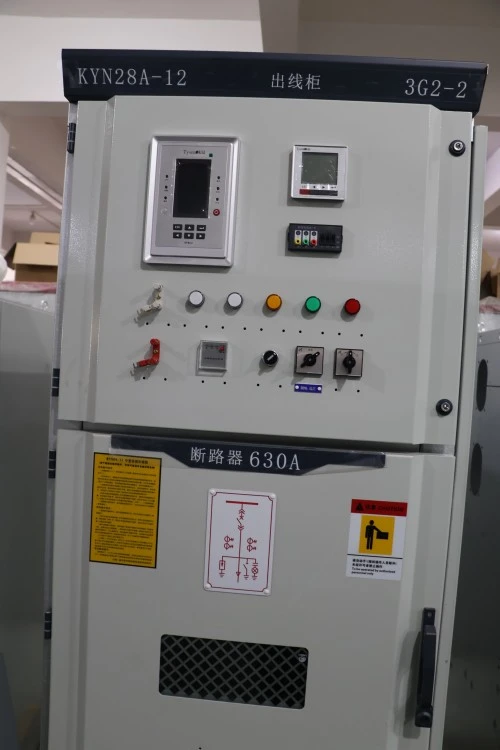

सुविधा 5: बुद्धिमानी निगरानी र रिमोट सञ्चालन

RS485/Modbus वा IEC 61850 GOOSE सन्देशको साथ मानक IED (बुद्धिमान इलेक्ट्रोनिक उपकरण)। ब्रेकर स्थिति, वसन्त चार्ज स्थिति, SF6 (यदि प्रयोग भएमा), तापक्रम, र आंशिक डिस्चार्जको वास्तविक-समय निगरानी।

उत्पादन निर्दिष्टीकरण

लुगाओ पावर कं, लिमिटेडलाई प्रतिस्पर्धी भन्दा किन रोज्नुहुन्छ?

किन ग्राहकहरूले हामीलाई बारम्बार रोज्छन्:

हामी इन्सुलेशन क्लियरेन्स, बसबार सामग्री, वा इन्टरलकिङ बलियोपनमा कुनाहरू काट्दैनौं। हाम्रो कारखाना छोड्ने प्रत्येक KYN स्विचगियरले पूर्ण 95kV प्रतिरोध परीक्षणबाट गुज्रिन्छ - कम भोल्टेज "नियमित" परीक्षण होइन। हामी CAD र PDF मा प्यानल-विशिष्ट तारिङ रेखाचित्रहरू पनि प्रदान गर्छौं, जेनेरिक टेम्प्लेटहरू होइन।

प्याकेजिङ्ग, डेलिभरी र बिक्री पछि सेवा

प्याकेजिङ

प्रत्येक 35kV KYN सबस्टेशन बख्तरबंद हटाउन सकिने प्रकारको स्विचगियर प्यानल VCI एन्टी-रस्ट पेपर + प्लास्टिक फिल्ममा बेरिएको छ।

1. त्यसपछि सबै कुना र किनाराहरूमा फोम प्याडिङसहित फ्युमिगेशन-प्रमाणित प्लाइवुड क्रेटमा बन्द गर्नुहोस्

2. ब्रेकर ट्रली फिर्ता गरिएको स्थितिमा पठाइन्छ, यातायात कोष्ठकहरूसँग लक गरिएको छ

3. बसबारहरू छुट्याइएको, व्यक्तिगत रूपमा बेरिएको, चरण र प्यानल नम्बरद्वारा लेबल गरिएको

4. माध्यमिक प्लगहरू, र्याकिंग ह्यान्डलहरू, अर्थिङ कुञ्जीहरू, र स्पेयर फ्यूजहरू LV डिब्बा भित्र मौसम प्रतिरोधी सहायक बक्समा प्याक गरिएका छन्।

5. सिलिका जेल डेसिक्यान्ट झोला आर्द्रता-संवेदनशील ढुवानीका लागि थपियो (समुद्री भाडा)

ढुवानी

1. समुद्री भाडा: 40ft HC कन्टेनरमा 6-8 प्यानलहरू छन् (आयामहरूमा निर्भर गर्दै)

2. ल्यान्ड फ्रेट: एन्टी-कम्पन एयर ब्याग र स्ट्र्यापिंगको साथ फ्ल्याटबेड ट्रक

3. Incoterms: EXW (कारखाना), FOB ningbo

4. कागजात ढुवानी संग समावेश

5. सामान्य व्यवस्था रेखाचित्र (जस्तै निर्मित)

6. प्यानल नम्बरिङको साथ एकल-लाइन रेखाचित्र

7. तार योजनाबद्ध (A3 साइज, लेमिनेटेड)

8. सामग्रीको बिल (ब्रेकरहरू, CTs, VTs, रिलेहरू)

9. नियमित परीक्षण रिपोर्ट (QA द्वारा हस्ताक्षरित)

10. निर्देशन पुस्तिका (अंग्रेजी वा स्थानीय भाषा)

11. इन्टरलकिङ म्याट्रिक्स र कुञ्जी तालिका (यदि कुञ्जी इन्टरलक प्रयोग गरियो)

बिक्री पछि सेवा प्रतिबद्धता

1. वारेन्टी अवधि: ढुवानी मिति देखि 12 महिना (भुक्तानी सेवा अनुबंध संग 24 वा 36 महिना सम्म विस्तार गर्न सकिन्छ)

2. प्राविधिक समर्थन: लाइफटाइम फ्री रिमोट परामर्श। हाम्रा इन्जिनियरहरूले डेलिभरी अघि तपाईंको एकल-लाइन रेखाचित्र र रिले सेटिङहरूको समीक्षा गर्छन्।

3. क्षेत्र सेवा: स्थापना पर्यवेक्षण, कमीशन सहायता, त्रुटि निदान। वारेन्टी अवधिमा नि: शुल्क (यात्रा र आवास लागतमा शुल्क लगाइन्छ)। वारेन्टी पछि, दैनिक दर + भागहरूमा चार्ज।

4. स्पेयर पार्ट्स आपूर्ति: ब्रेकर ट्रलीहरू, प्राथमिक सम्पर्कहरू, माध्यमिक प्लगहरू, र्याकिंग ह्यान्डलहरू, ग्राउन्डिङ स्विचहरू, तापक्रम नियन्त्रकहरू, र स्टकमा राखिएका इन्टरलकिङ कम्पोनेन्टहरू। महत्वपूर्ण स्पेयरहरूको लागि DHL/FedEx मार्फत अर्को दिनको ढुवानी।

बारम्बार सोधिने प्रश्नहरू

Q1: के 35kV KYN सबस्टेशन आर्मर्ड हटाउन सकिने प्रकारको स्विचगियरलाई कम्प्याक्ट सबस्टेशनमा बाहिर प्रयोग गर्न सकिन्छ?

A: मानक: IP4X (इनडोर मात्र)।

विकल्प: मौसम प्रतिरोधी छत र जबरजस्ती भेन्टिलेसन सहितको IP54 बाहिरी घेरा, बहु प्यानलहरू आवास।

कार्य: उद्धरण अनुरोध गर्दा "आउटडोर" निर्दिष्ट गर्नुहोस्।

Q2: उर्जा गर्नु अघि पाँच-रोकथाम इन्टरलकिङ कसरी प्रमाणित गर्ने?

A: म्यानुअलमा चरण-दर-चरण परीक्षण पछ्याउनुहोस् (आधारभूत परीक्षण: 10 मिनेट)।

कुञ्जी जाँचहरू: ब्रेकर ओपन + ग्राउन्डिङ बन्द → र्याकिङ ब्लक गर्नुपर्छ। ब्रेकर बन्द → अगाडिको ढोका बन्द रहनुपर्छ।

सिफारिस: कमीशनको समयमा र प्रत्येक 6 महिनामा परीक्षण।

Q3: प्राथमिक विच्छेद सम्पर्क र प्रतिस्थापन सूचक को आयु?

A：चाँदी-प्लेट गरिएको तामा सम्पर्कहरू: 5,000 सञ्चालनहरूको लागि मूल्याङ्कन गरिएको।

पहिरन सूचक: सम्पर्क औंलामा देखिने रातो रेखा → बदल्नुहोस्।

सामान्य सबस्टेशन (एक पटक/वर्ष र्याकिंग): ३०+ वर्षसम्म रहन्छ। बारम्बार सञ्चालन (चाप भट्टी): वार्षिक रूपमा सम्पर्क प्रतिरोध मापन।
