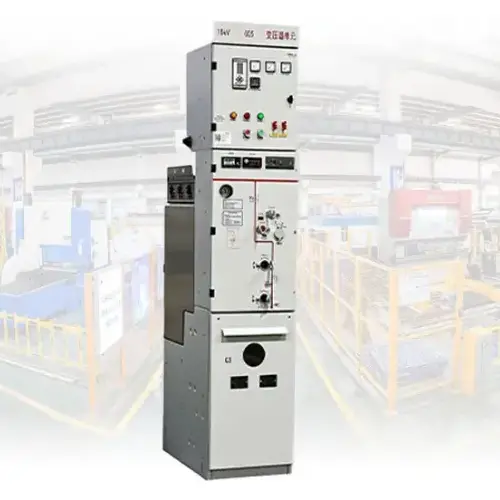

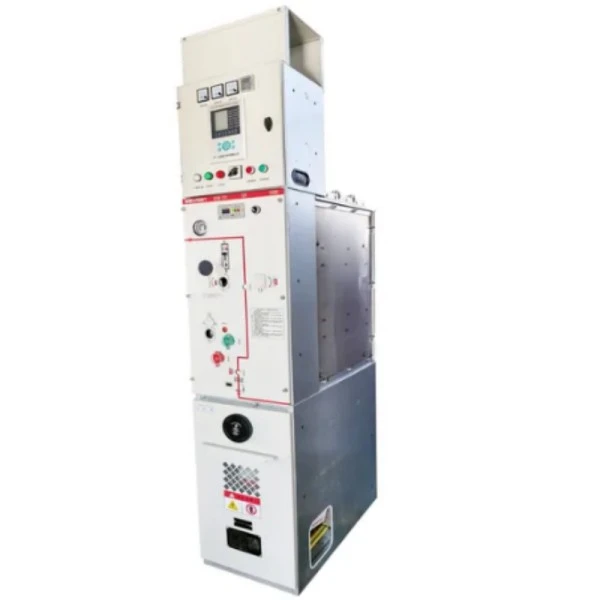

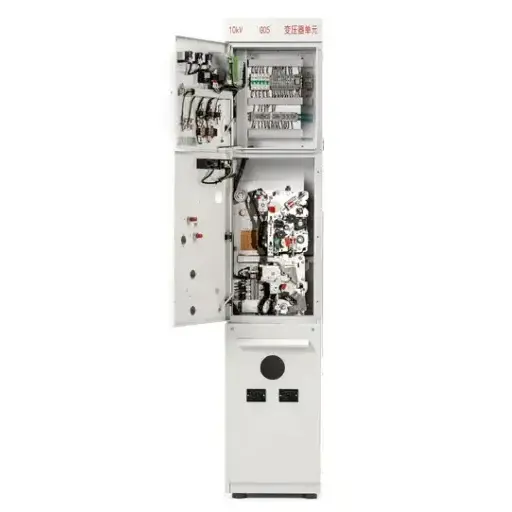

VCB सँग RMU MV HV इन्सुलेटेड स्विचगियर प्यानल

यो के हो?

VCB सँगको RMU MV HV इन्सुलेटेड स्विचगियर प्यानल कारखानामा जम्मा गरिएको, धातुले संलग्न विद्युतीय वितरण यन्त्र संयोजन हो।रिङ मेन युनिट (RMU)भ्याकुम सर्किट ब्रेकर (VCB) प्रविधिको साथ कार्यक्षमता। RMU ले रिङ नेटवर्क कन्फिगरेसनलाई सक्षम बनाउँछ—विद्युत कुनै पनि दिशाबाट प्रवाह गर्न सक्छ, आपूर्ति निरन्तरता सुनिश्चित गर्दै। सिल गरिएको भ्याकुम इन्टरप्टरमा राखिएको VCB, त्रुटिहरू हुँदा मिलिसेकेन्ड भित्र चापहरू निभाउँछ।

RMU (Ring Main Unit) ले लुप्ड बिजुली नेटवर्कहरूको लागि डिजाइन गरिएको कम्प्याक्ट स्विचगियर असेम्बलीलाई बुझाउँछ। रेडियल वितरण प्रणालीहरूको विपरीत जहाँ एकल गल्तीले सम्पूर्ण डाउनस्ट्रीम लोडहरूमा पावर काट्न सक्छ, RMU ले तपाईंलाई रिंग कन्फिगरेसन सिर्जना गर्न सक्षम बनाउँछ: पावर कुनै पनि दिशाबाट प्रवाह गर्न सक्छ। जब एक खण्डमा गल्ती हुन्छ, तपाईले त्यो खण्डलाई मात्र अलग गर्नुहुन्छ जबकि बाँकी नेटवर्कले वैकल्पिक फिडबाट पावर प्राप्त गर्न जारी राख्छ।

VCB (भ्याकुम सर्किट ब्रेकर) यो प्यानलको सुरक्षा प्रणालीको मुटु हो। सिल गरिएको भ्याकुम अवरोधक भित्र, गल्ती हुँदा सर्किट ब्रेकरले मिलिसेकेन्ड भित्र विद्युतीय आर्क निभाउन सक्छ। अवरोधक भित्र कुनै हावा वा तेल नभएको कारणले, चाप लगभग तुरुन्तै निभाइन्छ, डाउनस्ट्रीम उपकरणमा क्षति कम गर्न र सम्पर्क जीवन विस्तार।

MV HV इन्सुलेटेड स्विचगियरले यो उत्पादन मध्यम भोल्टेज देखि उच्च भोल्टेज दायरा (सामान्यतया 12kV देखि 40.5kV) मा काम गर्छ र वातावरणबाट प्रत्यक्ष भागहरू अलग गर्न SF6 ग्यास वा ठोस डाइलेक्ट्रिक - उन्नत इन्सुलेशन टेक्नोलोजी प्रयोग गर्दछ भनेर संकेत गर्दछ।

यसले के गर्न सक्छ?

1. पावर वितरण नियन्त्रण - म्यानुअल रूपमा वा SCADA मार्फत सर्किटहरू स्विच गर्नुहोस्

2. गल्ती संरक्षण - 31.5kA सम्म सर्ट-सर्किट प्रवाहहरू अवरोध गर्नुहोस्

3. नेटवर्क अलगाव - मर्मतका लागि सुरक्षित रूपमा ग्राउन्ड आउटगोइंग केबलहरू

यो प्यानलले उपयोगिताहरू, औद्योगिक प्लान्टहरू, र व्यावसायिक भवनहरूलाई पूर्ण कर्मचारी सुरक्षा कायम गर्दै शून्य-डाउनटाइम प्राप्त गर्न सक्षम बनाउँछ। VCB सहितको प्रत्येक RMU MV HV इन्सुलेटेड स्विचगियर प्यानल सबैभन्दा कठोर वातावरणमा प्रदर्शन गर्नको लागि बनाइएको छ।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

एकीकृत VCB संरक्षण --- फ्यूजको साथ मानक RMUs भन्दा फरक, VCB सँग हाम्रो RMU MV HV इन्सुलेटेड स्विचगियर प्यानलले पूर्ण मूल्याङ्कन त्रुटि अवरोध प्रदान गर्दछ। भ्याकुम अवरोधकलाई यसको जीवनकालमा कुनै मर्मत आवश्यक पर्दैन।

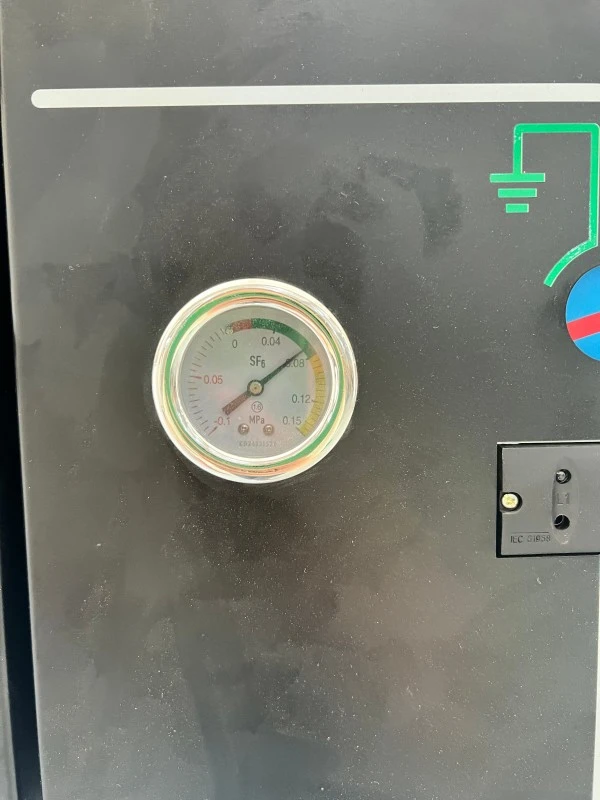

सिल गरिएको SF6 इन्सुलेशन ट्याङ्की---सबै लाइभ पार्ट्सहरू <०.१% वार्षिक चुहावटको साथ ३ मिमी स्टेनलेस स्टील ट्याङ्कीमा राखिएका छन्। कुनै सफाई छैन, कुनै इन्सुलेशन परीक्षण छैन, धुलो वा नुन कुहिरोको कुनै जोखिम छैन।

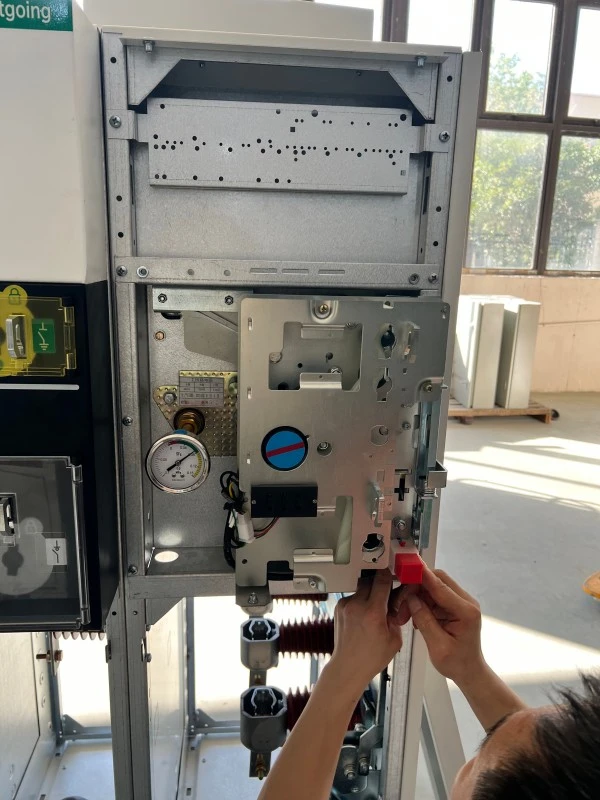

थ्री-पोजिसन स्विच-डिस्कनेक्टरले गलत अनुक्रमहरू रोक्नको लागि मेकानिकल इन्टरलकिङको साथ जडान गरिएको, विच्छेदन गरिएको र ग्राउन्ड गरिएको स्थितिहरू प्रस्ताव गर्दछ।

आन्तरिक आर्क विथस्ट्यान्ड---अपरेटरबाट टाढा तातो ग्यासहरू निर्देशित गर्ने दबाव राहतको साथ 20kA/1s मा परीक्षण गरियो।

कम्प्याक्ट फुटप्रिन्ट---एयर-इन्सुलेटेड स्विचगियरको तुलनामा ३०-५०% कम भुइँ ठाउँ ओगटेको छ, ठाउँ-प्रतिबन्धित सबस्टेशनहरूको लागि आदर्श।

रिमोट निगरानी --- मानक सहायक सम्पर्कहरू थप वैकल्पिक मोडबस वा IEC 61850 संचार।

अनुप्रयोगहरू

● शहरी विद्युत वितरण (बेसमेन्ट सबस्टेसन, वाणिज्य कम्प्लेक्स)

● हावा र सौर्य फार्महरू (कम्पन, तापक्रम चरम सहन)

● औद्योगिक प्लान्टहरू (स्टील, सिमेन्ट, पेट्रोकेमिकल)

● डाटा केन्द्रहरू (टियर III/IV अपटाइम आवश्यकताहरू)

● रेलवे कर्षण सबस्टेशनहरू (25kV प्रणालीहरू)

● खनन कार्यहरू (धुलो, आर्द्र वातावरण)

प्रश्नोत्तर सुविधा

Q: VCB कसरी लोड-ब्रेक स्विच भन्दा फरक छ?

A: लोड-ब्रेक स्विचले सामान्य लोड करन्टहरूलाई मात्र अवरोध गर्छ। यस RMU MV HV इन्सुलेटेड स्विचगियर प्यानलमा VCB सँग VCB ले 31.5kA सम्म मिलिसेकेन्डमा त्रुटि प्रवाहलाई अवरोध गर्छ, कुनै ionizable माध्यम बिना भ्याकुम अवरोधक प्रयोग गरी।

उत्पादन विवरण

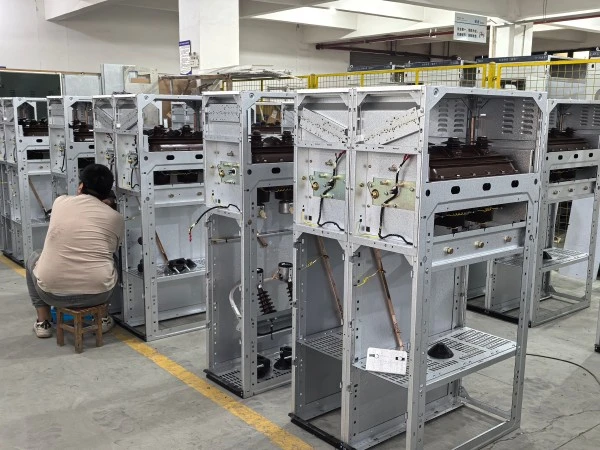

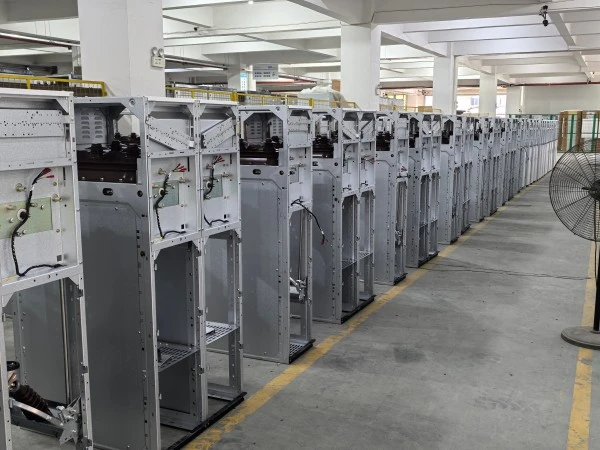

निर्माण प्रक्रिया

● ट्याङ्क निर्माण---लेजर-कट 316L स्टेनलेस स्टील, रोबोट-वेल्डेड, एक्स-रे निरीक्षण, 24 घण्टाको लागि 0.4MPa मा दबाब-परीक्षण।

● भ्याकुम इन्टरप्टर एसेम्बली---प्रत्येक अवरोधकले 70kV AC उच्च-भोल्टेज परीक्षण र सम्पर्क प्रतिरोध मापनबाट गुज्रिन्छ।

● SF6 प्रशोधन---ट्याङ्कलाई <10Pa मा खाली गरियो, त्यसपछि SF6 ग्यासले भरियो (>99.97% शुद्धता, ओस बिन्दु <-50°C)। हलोजन स्निफरले सबै सिलहरू जाँच गर्दछ।

● परीक्षण---मेकानिकल सहनशीलता (1,000 चक्र), डाइलेक्ट्रिक (70kV/1 मिनेट), आंशिक डिस्चार्ज (<5pC), र आन्तरिक चाप (20kA/1s) परीक्षणहरू।

गुणस्तर आश्वासन र प्रमाणीकरण

लुगाओ पावर किन रोज्नुहुन्छ?

VCB संग RMU बनाम RMU फ्यूज संग

सामान्यतया, VCB RMU हरू मध्यम र ठूलो क्षमताको पावर वितरण प्रणालीहरूको लागि सिफारिस गरिन्छ जसलाई बारम्बार स्विचिङ सञ्चालन, उन्नत सुरक्षा, र रिमोट निगरानी आवश्यक हुन्छ। फ्यूज RMU हरू ट्रान्सफर्मर सुरक्षा र अपेक्षाकृत स्थिर लोड भएका साना वितरण नेटवर्कहरूको लागि लागत-प्रभावी समाधान हो।

प्याकेजिङ्ग, ढुवानी र बिक्री पछि

प्याकेजिङ

1. VCI फिल्म भित्री र्याप + फोम प्याडिङ + 9mm प्लाईवुड क्रेट

2. यातायातको लागि SF6 दबाब 0.05MPa मा घटाइयो

बिक्री पछि र वारेन्टी

1. वारेन्टी अवधि: कमिसन भएको 12 महिना वा ढुवानीबाट 18 महिना, जुन पहिले आउँछ।

2. कभरेज: सामग्री/कारीगरी दोषहरू, चुहावटका लागि SF6 रिफिल> ०.५%/वर्ष, VCB भ्याकुम हानि।

3. बहिष्करण: गलत स्थापना, बल majeure, अनाधिकृत परिमार्जन, उपभोग्य वस्तुहरू।

सेवाहरू:

1. नि: शुल्क रिमोट समस्या निवारण (24-घण्टा प्रतिक्रिया)

2. स्पेयर पार्ट्स 48 घण्टा भित्र पठाइन्छ (क्षेत्रीय गोदामहरू)

3. विस्तारित वारेन्टी उपलब्ध (2, 3, वा 5 वर्ष)

बारम्बार सोधिने प्रश्नहरू

Q1: के तपाइँ प्रकार परीक्षण रिपोर्ट र FAT प्रदान गर्न सक्नुहुन्छ?

A: हो। IEC प्रकार परीक्षण रिपोर्टहरू उपलब्ध छन्। हाम्रो Zhejiang कारखाना मा कारखाना स्वीकृति परीक्षण स्वागत छ। तेस्रो-पक्ष निरीक्षण (SGS, BV) ग्राहकको लागतमा उपलब्ध छ।

Q2: कसरी अन्तर्राष्ट्रिय रूपमा वारेन्टी दावीहरू ह्यान्डल गरिन्छ?

A: फोटो/भिडियोहरू इमेल गर्नुहोस्lugaoteam@lugaoelectric.com। 24 घण्टा भित्र रिमोट निदान। बीमा द्वारा कभर गरिएका दोषहरूको लागि, हामी प्रतिस्थापन पार्ट्स नि:शुल्क पठाउनेछौं।

Q3: VCB सँग यो RMU MV HV इन्सुलेटेड स्विचगियर प्यानलको अपेक्षित सेवा जीवन के हो?

A: SF6 ट्यांक र बसबारहरू: 30 वर्ष। VCB अवरोधक: 10,000 सञ्चालन वा 30 वर्ष। मेकानिज्म ओवरहाल: 15-20 वर्ष। कुल सेवा जीवन: 25-30 वर्ष उचित रखरखाव संग।

Q4: तपाइँ कुन भुक्तानी सर्तहरू स्वीकार गर्नुहुन्छ?

A: पहिलो पटक ग्राहकहरु: 30% T / T अग्रिम, शिपमेन्ट अघि 70%। स्थापित ग्राहकहरू: 20% T/T + 80% B/L प्रतिलिपि विरुद्ध। L/C नजरमा स्वीकार गरियो।

Q5: VCB भएको RMU MV HV इन्सुलेटेड स्विचगियर प्यानल उच्च उचाइमा प्रयोग गर्न सकिन्छ?

A: मानक डिजाइन ≤2000m। उच्च-उचाई संस्करण (बढाइएको क्रिपेज, उच्च SF6 दबाब) 3500m सम्म उपलब्ध छ। > 3500m को लागि कस्टम ईन्जिनियरिङ्।
