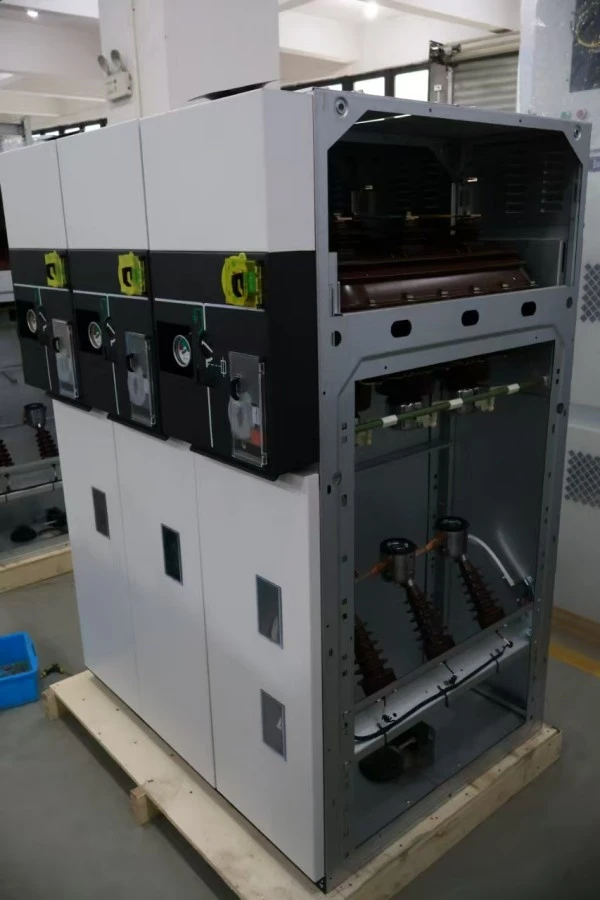

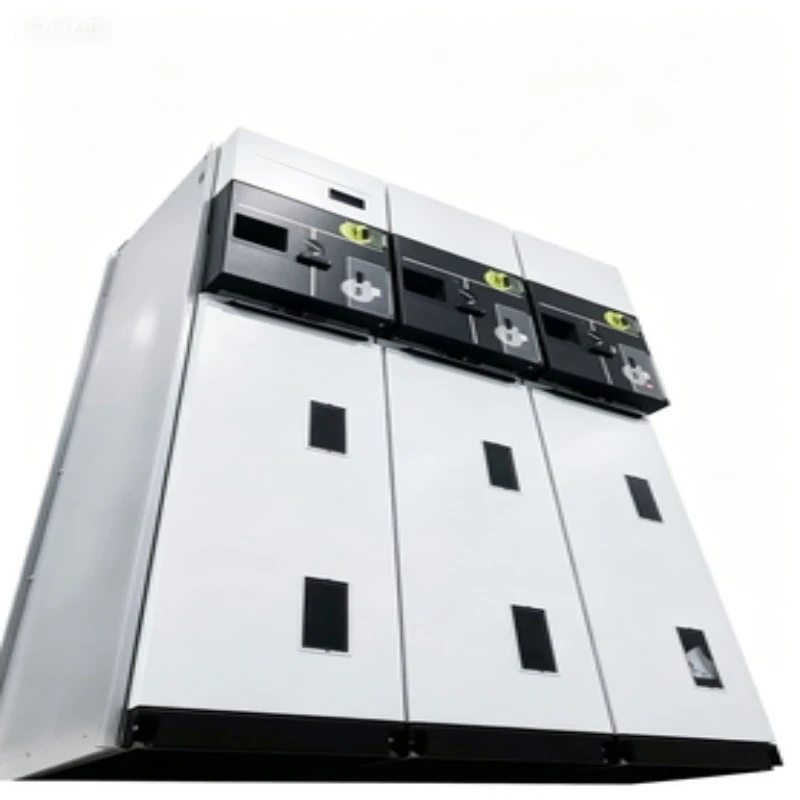

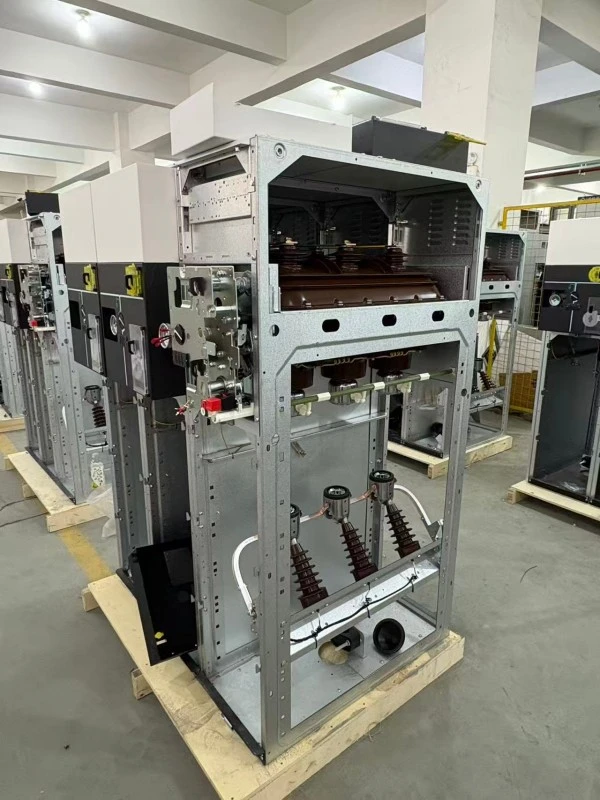

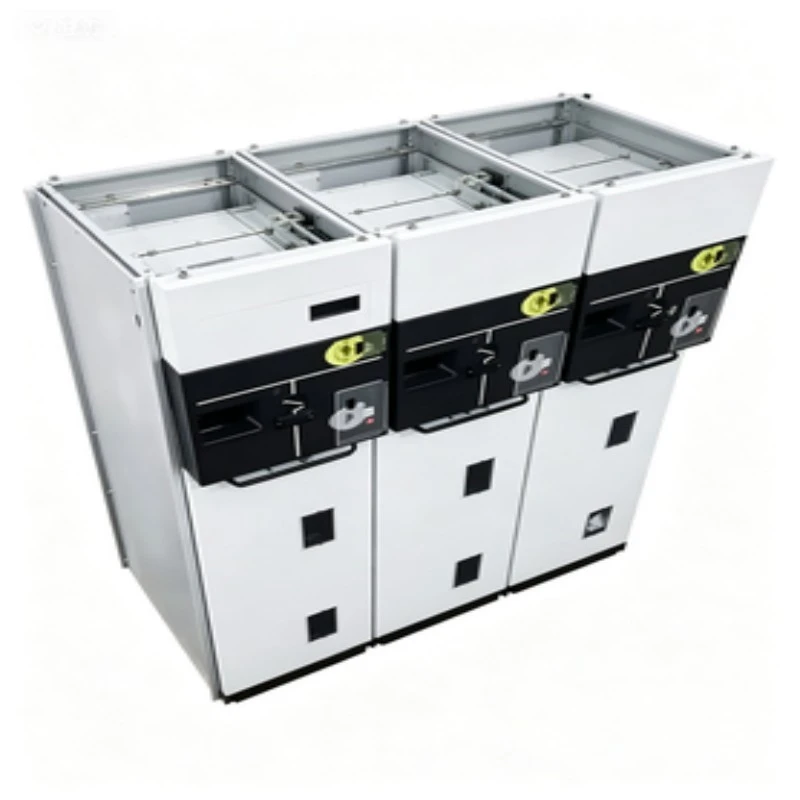

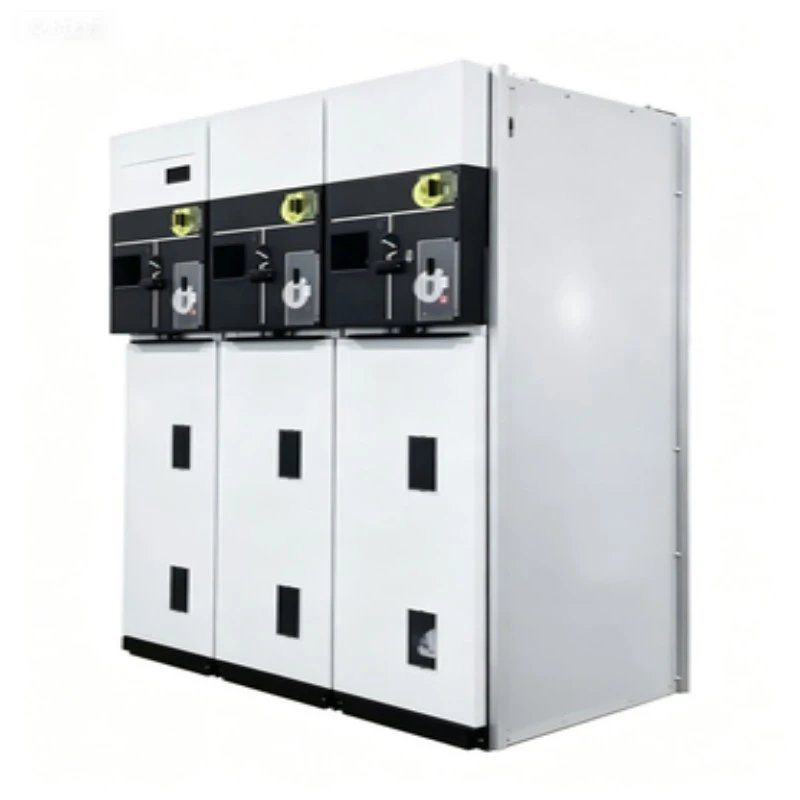

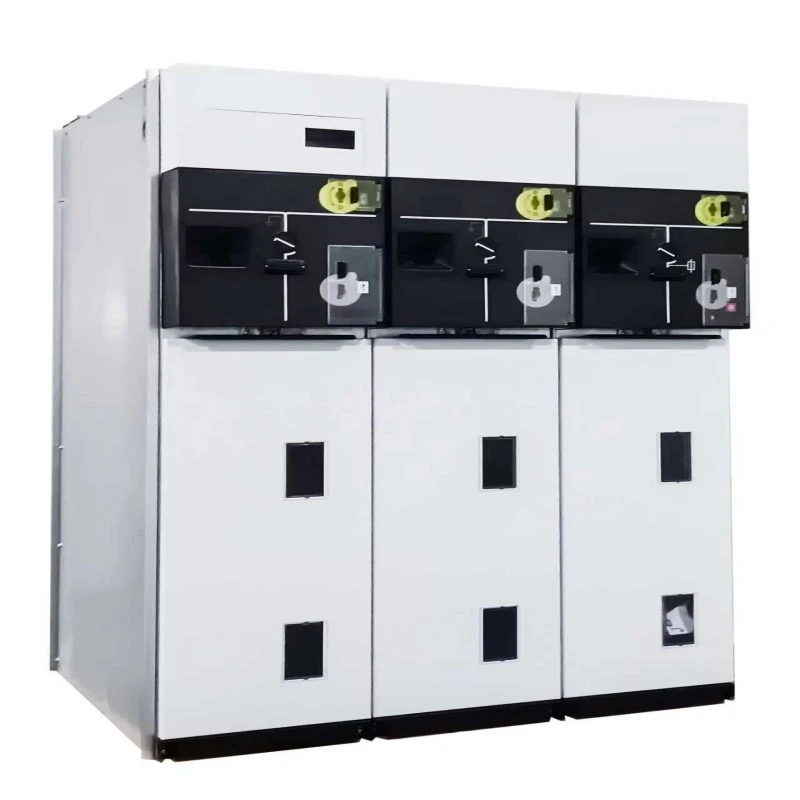

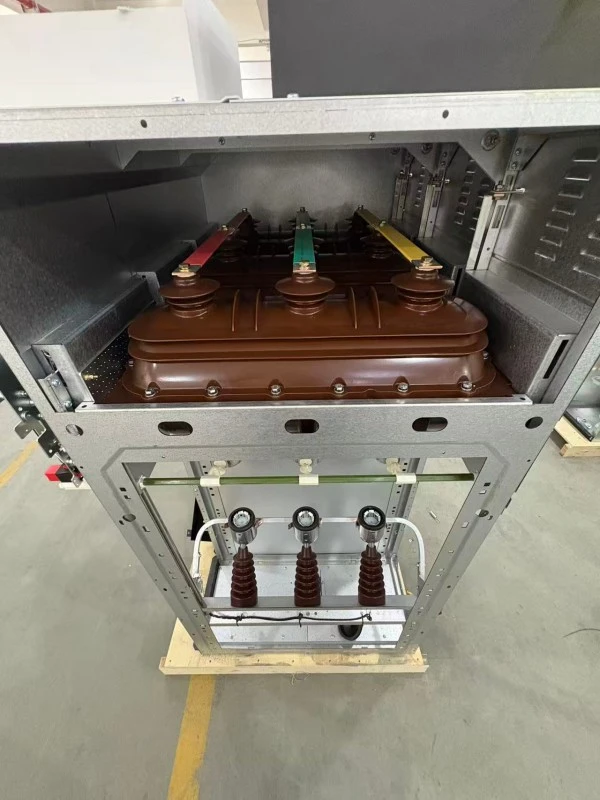

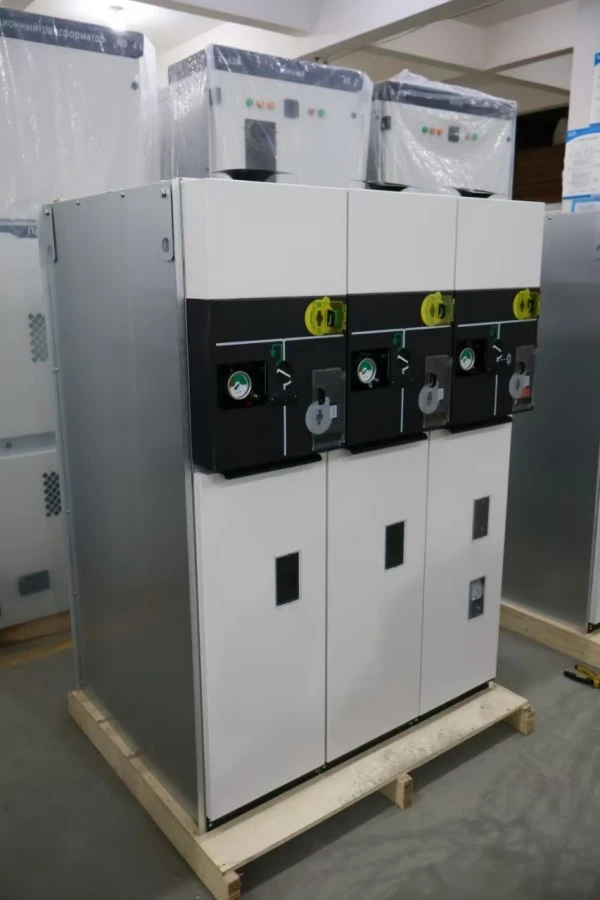

रिंग मुख्य इकाई Sf6 फिर्ता लिन सकिने स्विचगियर

रिंग मुख्य इकाई SF6 फिर्ता लिन योग्य स्विचगियर के हो?

दस्विचगियरकारखानामा जम्मा गरिएको, धातुले घेरिएको, SF6 इन्सुलेटेड स्विचगियर मध्यम भोल्टेज रिङ नेटवर्कहरू (24kV/36kV सम्म) को लागि डिजाइन गरिएको हो। स्थिर-प्रकारको विपरीतRMUs, यो फिर्ता लिन मिल्ने संस्करणले हटाउन सकिने ट्रक-माउन्ट स्विचिङ उपकरणहरू ---सामान्यतया भ्याकुम सर्किट ब्रेकर वा SF6 लोड ब्रेक स्विच समावेश गर्दछ जुन सम्पूर्ण बसबारलाई डि-एनर्जाइज नगरी मर्मत, निरीक्षण, वा प्रतिस्थापनको लागि भौतिक रूपमा घेराबाट बाहिर निकाल्न सकिन्छ।

यसले के गर्न सक्छ?

यो रिंग मुख्य इकाई SF6 फिर्ता लिन योग्य स्विचगियरले पावर वितरणमा तीन महत्वपूर्ण कार्यहरू गर्दछ:

1. घण्टी नेटवर्क जडान---आगमन फिडरहरू दुई दिशाबाट जडान गर्दछ, अनावश्यक बिजुली आपूर्ति सक्षम पार्दै।

2. ट्रान्सफर्मर सुरक्षा--- एकीकृत फ्यूज वा सर्किट ब्रेकर प्रयोग गरेर 2500kVA सम्म वितरण ट्रान्सफर्मरहरू स्विच र सुरक्षा गर्दछ।

3. मर्मतसम्भारको लागि अलगाव---फिर्ता मिल्ने मेकानिजमले डाउनस्ट्रीममा काम गर्ने कर्मचारीहरूको लागि पूर्ण सुरक्षा सुनिश्चित गर्दै दृश्यात्मक ब्रेकिङ ग्याप प्रदान गर्दछ।

4. दोष अवरोध --- 25kA सम्म सर्ट-सर्किट प्रवाहहरू अवरोध गर्दछ।

5. केबल परीक्षण र ग्राउन्डिङ---पृथ्वी स्विच र केबल परीक्षण पोर्टहरूले सुरक्षित केबल काम गर्न अनुमति दिन्छ।

लुगाओ पावरबाट प्रत्येक SF6 RMU स्विचगियरले IEC 62271-200 को पालना गर्दछ, दुबै लोड मेक/ब्रेक क्षमता र कम्प्याक्ट फुटप्रिन्ट (प्रति प्यानल 450mm जति कम चौडाइ) मा फल्ट करन्ट प्रतिरोध गर्दछ।

उत्पादन प्यारामिटर (विशिष्टता)

नोट: प्राविधिक प्यारामिटरहरू चयन गरिएको कन्फिगरेसन अनुसार फरक हुन सक्छ। अन्तिम प्राविधिक डेटा पानाको लागि कृपया लुगाओ पावरलाई सम्पर्क गर्नुहोस्।

उत्पादन सुविधा र आवेदन

फीचर प्रश्नोत्तर - फिर्ता लिन सकिने फाइदा बुझ्दै

Q1: निश्चित RMU भन्दा निकाल्न मिल्ने डिजाइनलाई कुन कुराले राम्रो बनाउँछ?

A: एक निश्चित RMU लाई स्विचगियर मर्मतका लागि पूर्ण प्यानल डी-एनर्जाइजेसन चाहिन्छ। रिङ मेन युनिट sf6 फिर्ता लिन मिल्ने स्विचगियरको साथ, तपाईले केवल स्विच मोड्युललाई "विच्छेदन" वा "परीक्षण" स्थितिमा रोल आउट गर्नुहुन्छ। बसबार लाइभ रहन्छ, र डाउनस्ट्रीम सर्किटहरू सुरक्षित रूपमा सेवा गर्न सकिन्छ। डाउनटाइम घण्टादेखि मिनेटमा घट्छ।

Q2: मैले कसरी थाहा पाउने ट्रक सही स्थितिमा छ?

A: लुगाओ पावरको डिजाइनले तीनवटा भिन्न मेकानिकल स्थितिहरू समावेश गर्दछ---जोडिएको, परीक्षण, र विच्छेदन गरिएको---प्रत्येक स्पर्श प्रतिक्रियाको साथ, ट्रकमा भिजुअल संकेतकहरू, र टाढाको SCADA अनुगमनका लागि सहायक सम्पर्कहरू। ट्रक फिर्ता लिँदा एक सुरक्षा शटरले स्वचालित रूपमा निश्चित सम्पर्कहरू कभर गर्दछ।

Q3: यो निकाल्न मिल्ने डिजाइनमा SF6 ग्यास मर्मत-मुक्त छ?

A: हो। SF6 ट्याङ्की जीवनको लागि बन्द गरिएको छ (सामान्य अवस्थामा ≥30 वर्ष)। निकाल्न मिल्ने मेकानिजम कम भोल्टेजको डिब्बा वा अगाडिको ट्रक क्षेत्रमा अवस्थित हुन्छ - ग्यास ट्याङ्की भित्र होइन। त्यसकारण, स्विच फिर्ता लिँदा SF6 दबाब वा डाइलेक्ट्रिक अखण्डतामा बाधा पुग्दैन। यो SF6 निकासी योग्य रिंग मुख्य एकाई को एक प्रमुख भिन्नता हो।

Q4: के यो RMU ले रिमोट कन्ट्रोललाई समर्थन गर्छ?

A: हो। IEC 61850 GOOSE मेसेजिङसँग मिल्दो पूर्ण रिमोट र्याकिङ इन/आउट सक्षम पार्दै, फिर्ता लिन सकिने ट्रकहरूलाई मोटर चालित मेकानिजम र स्थिति प्रतिक्रिया सेन्सरहरू जडान गर्न सकिन्छ।

SF6 इन्सुलेटेड स्विचगियरको लागि उपयुक्त अनुप्रयोगहरू

उत्पादन विवरण

प्रत्येक रिङ मेन युनिट sf6 फिर्ता लिन मिल्ने स्विचगियर हाम्रो ISO 9001 प्रमाणित सुविधामा निश्चित र फिर्ता गर्न मिल्ने भेरियन्टहरूको लागि समर्पित असेंबली लाइनहरूसँग उत्पादन गरिन्छ।

मुख्य उत्पादन चरणहरू:

1. ट्याङ्क निर्माण---3mm स्टेनलेस स्टील, रोबोटिक लेजर वेल्डिंग, 100% हिलियम चुहावट परीक्षण (लिक दर <1×10⁻⁶ mbar·L/s)।

2. SF6 प्रशोधन --- ओस बिन्दु ≤ -50 डिग्री सेल्सियसको साथ भ्याकुम फिलिंग, 20 डिग्री सेल्सियस सन्दर्भमा क्यालिब्रेट गरिएको दबाब।

3. निकाल्न मिल्ने ट्रक एसेम्बली--- प्रेसिजन गाइड रेलहरू, एन्टी-फ्रिक्सन रोलरहरू, सेल्फ-अलाइनिङ प्राइमरी कन्ट्याक्टहरू (सिल्भर प्लेटेड कपर, १२μm मोटाई)।

4. इन्टरलक ट्युनिङ---प्रत्येक एकाइले मेकानिकल इन्टरलकहरू प्रमाणित गर्न 200 सम्मिलन/निकासी चक्रहरू पार गर्दछ।

5. उच्च भोल्टेज परीक्षण---पावर फ्रिक्वेन्सी प्रतिरोध: 42kV/1min (12kV एकाइ); आंशिक डिस्चार्ज <5pC 1.2Ur मा।

6. तापक्रम वृद्धि परीक्षण---१.१ × मूल्याङ्कन गरिएको वर्तमानमा, सबै बिन्दुहरू मानक सीमा भित्र।

7. अद्वितीय सिरियल नम्बर --- पूर्ण ट्रेसिबिलिटीको लागि घेरा र फिर्ता लिन मिल्ने ट्रक दुवैमा कुँदिएको।

गुणस्तर नियन्त्रण चेकपोइन्टहरू

प्याकेजिङ

प्रत्येक रिंग मुख्य एकाई sf6 फिर्ता लिन मिल्ने स्विचगियर प्यानल निर्यातको लागि व्यक्तिगत रूपमा प्याक गरिएको छ:

क्रेटमा चिन्हहरू:

1. "SF6 ग्यास भरिएको - नछोड्नुहोस्"

2. "फर्काउन सकिने ट्रक भित्र - सावधानीपूर्वक ह्यान्डल गर्नुहोस्"

3. गुरुत्वाकर्षण केन्द्र, लिफ्टिंग बिन्दुहरू, कमजोर लेबलहरू

फिर्ता लिन मिल्ने ट्रक क्षति रोक्न प्यानल भित्र पठाइन्छ (विच्छेदन स्थितिमा)। धेरै ट्रकहरूसँग अर्डरहरूको लागि, वैकल्पिक छुट्टै प्याकेजिङ्ग उपलब्ध छ।

बिक्री पछि र वारेन्टी

वारेन्टी अवधि:

कमिसन मिति देखि 12 महिना वा ढुवानी मिति देखि 18 महिना (जुन पहिले हुन्छ)।

के कभर गरिएको छ:

1. हटाउन सकिने ट्रक, इन्टरलक, शटर सहित सबै मेकानिकल भागहरू

2. SF6 ग्यास प्रणाली (ग्राहक चुहावटको कारण ग्यास रिफिल बाहेक)

3. प्राथमिक र माध्यमिक सम्पर्कहरू

4. पृथ्वी स्विच संयन्त्र

के कभर गरिएको छैन:

1. अनुचित निकासी / सम्मिलनको समयमा क्षति

2. बाह्य तार परिमार्जन

3. प्रकृतिका कार्यहरू (बाढी, बिजुली)

4. उपभोग्य वस्तुहरू (फ्यूज, सूचक बत्तीहरू)

सेवा प्रतिबद्धताहरू:

1. प्राविधिक सोधपुछ प्रतिक्रिया: 2 घण्टा भित्र (कार्य दिन)

2. स्पेयर पार्ट्स प्रेषण: 24 घण्टा भित्र

3. रिमोट समस्या निवारण: नि: शुल्क भिडियो कल समर्थन

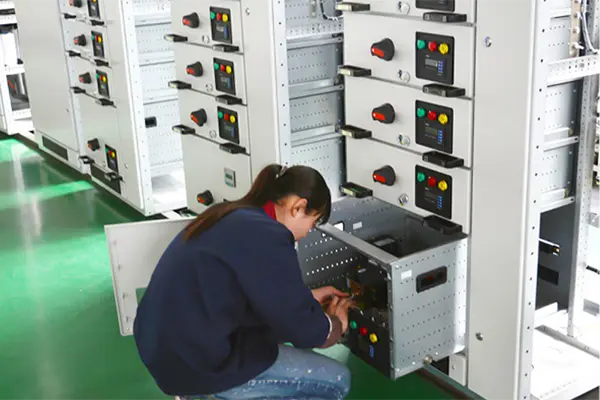

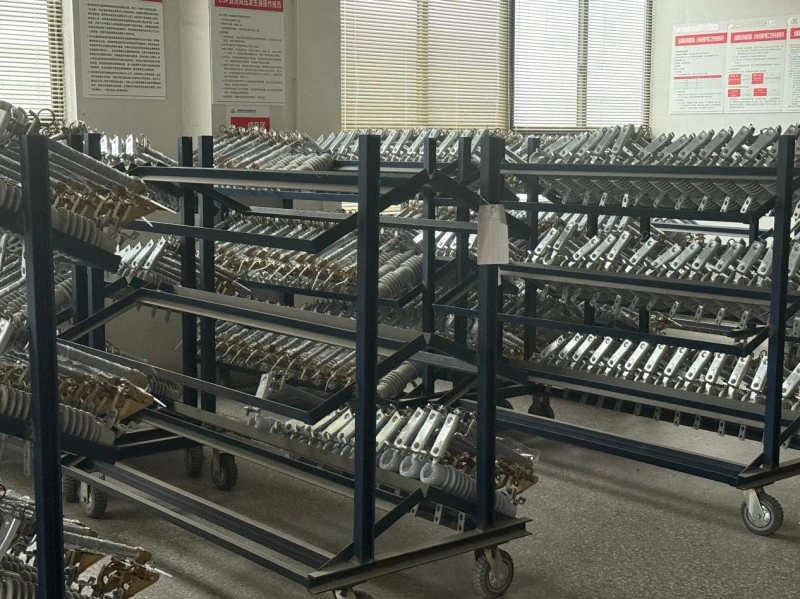

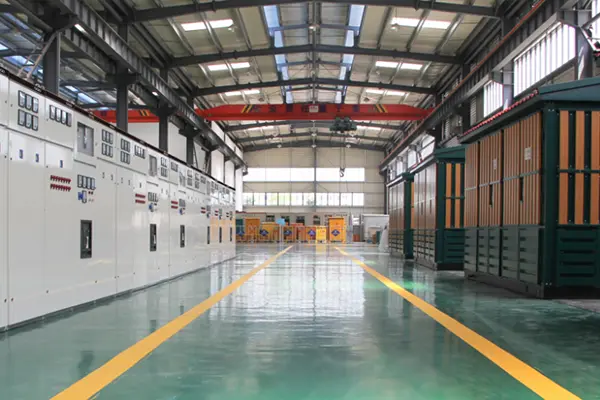

निर्माण र गुणस्तर नियन्त्रण

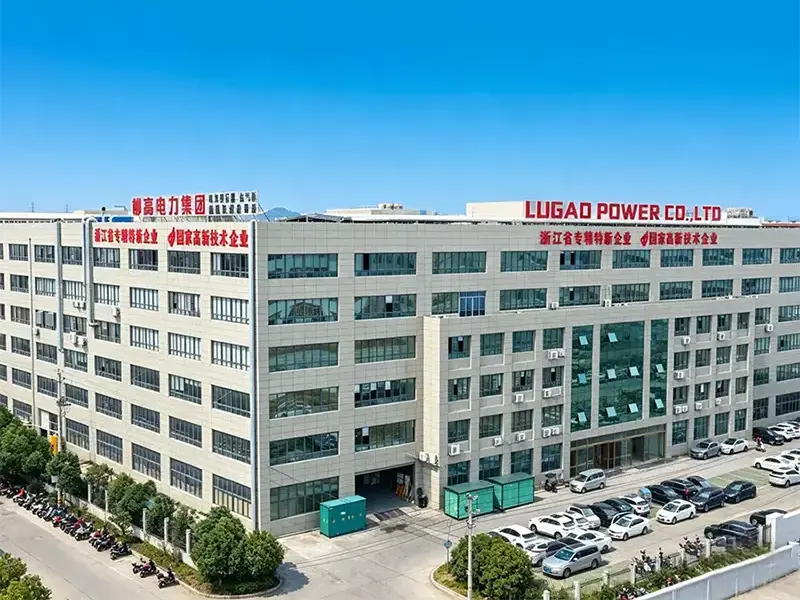

लुगाओ पावर कं, लिमिटेडले ट्रान्सफर्मर लगायत उच्च, मध्यम र कम भोल्टेज पावर ट्रान्समिसन र वितरण उपकरणको R&D र निर्माणमा माहिर छ।स्विचगियर, सर्किट ब्रेकरहरू, विच्छेदनहरू, र सम्बन्धित विद्युत उत्पादनहरू।

इन-हाउस उत्पादन, इन्जिनियरिङ र परीक्षण क्षमताहरूको साथ, लुगाओ पावरले विश्वव्यापी उपयोगिताहरू, औद्योगिक सुविधाहरू, नवीकरणीय ऊर्जा परियोजनाहरू, र पूर्वाधार अनुप्रयोगहरूका लागि अनुकूलित OEM/ODM समाधानहरू र एक-स्टप पावर वितरण समाधानहरू प्रदान गर्दछ।
