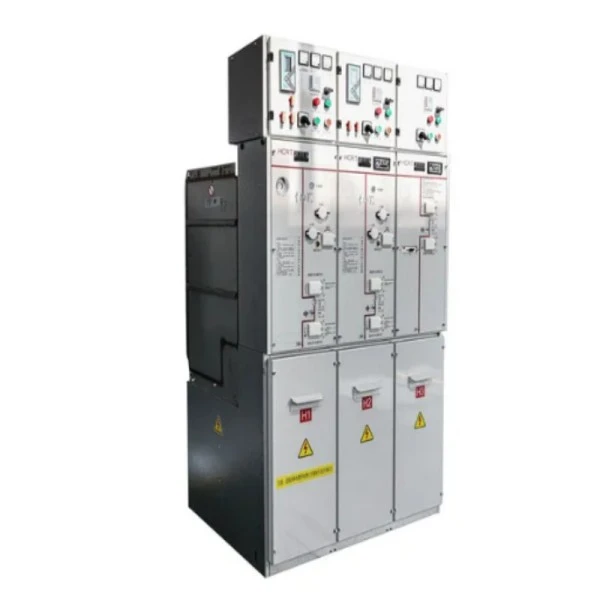

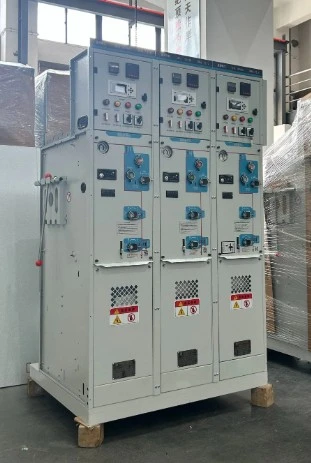

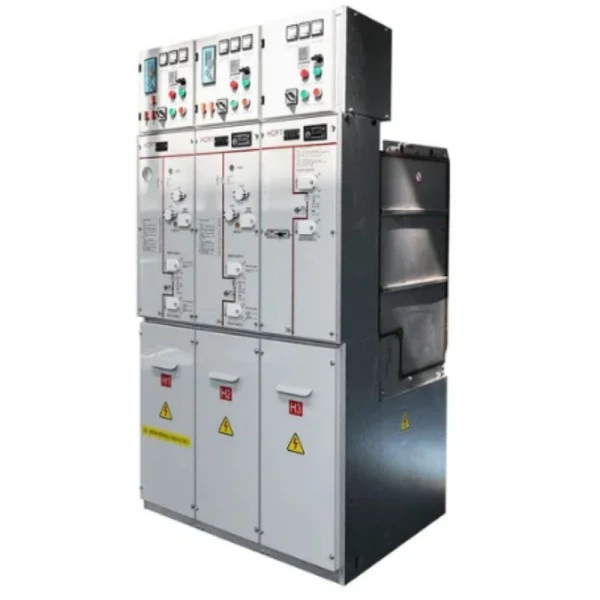

35kv मध्यम भोल्टेज Sf6 सिल गरिएको स्विचगियर

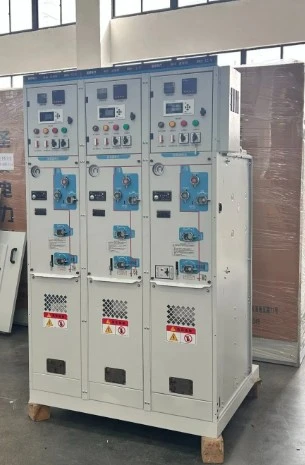

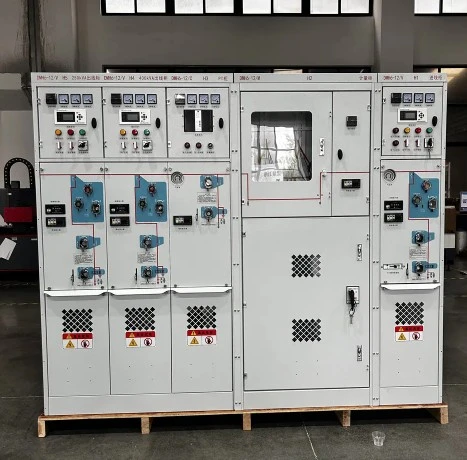

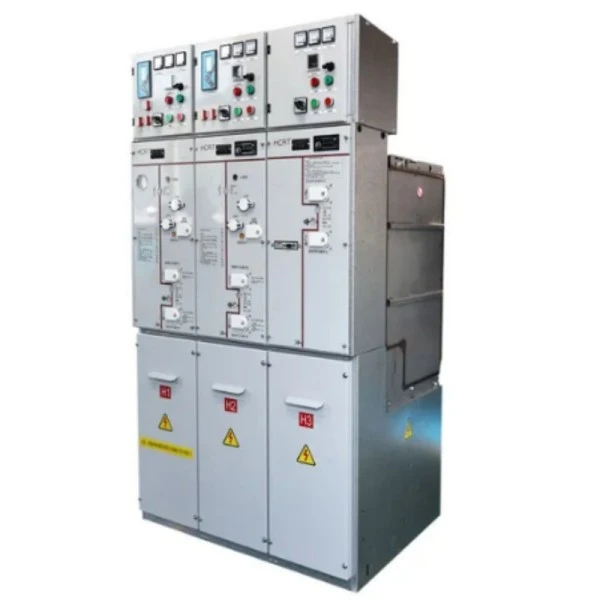

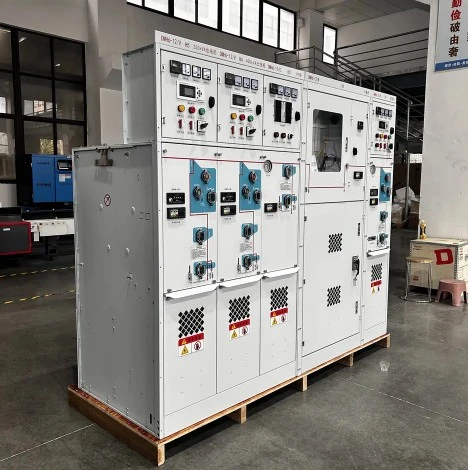

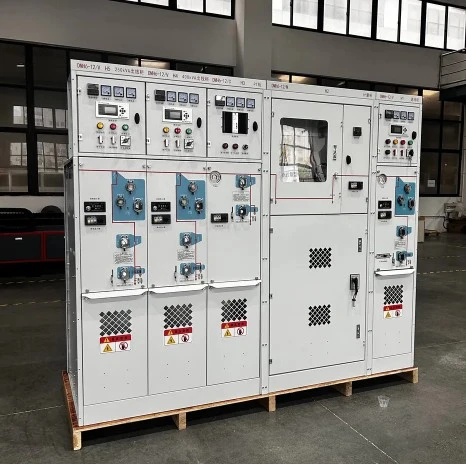

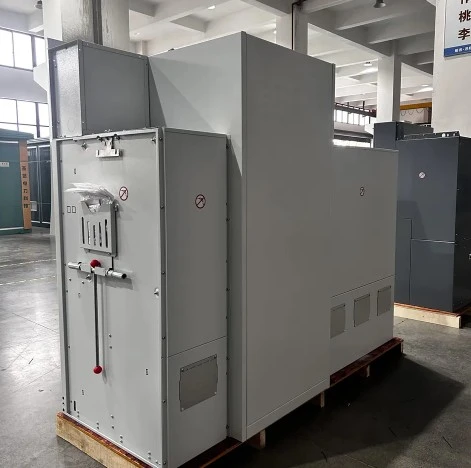

35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियर कारखानामा जम्मा गरिएको, धातुले बन्द गरिएको विद्युतीय उपकरण हो जसले सल्फर हेक्साफ्लोराइड (SF6) ग्यासलाई इन्सुलेट गर्ने र चाप शमन गर्ने दुवै माध्यमको रूपमा प्रयोग गर्दछ। परम्परागत ओपन-टाइप स्विचगियरको विपरीत, सर्किट ब्रेकर, डिस्कनेक्टर, र ग्राउन्डिङ स्विच लगायत सबै प्रत्यक्ष भागहरू --- एक नियन्त्रित दबावमा SF6 ग्यासले भरिएको स्टेनलेस स्टील ट्याङ्की भित्र हर्मेटिक रूपमा बन्द गरिएको छ।

यसले के गर्न सक्छ?

मुख्य रूपमा, यो 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियर 35kV पावर नेटवर्कहरूमा विद्युत ऊर्जा प्राप्त गर्न, वितरण गर्न र नियन्त्रण गर्न जिम्मेवार छ। यसले ट्रान्सफर्मरहरू, मोटरहरू, र फिडरहरूलाई ओभरलोडहरू, सर्ट सर्किटहरू, र क्षणिक ओभरभोल्टेजहरूबाट जोगाउँछ। जब गल्ती हुन्छ, SF6 सर्किट ब्रेकरले डाउनस्ट्रीम उपकरणहरूमा न्यूनतम क्षति सुनिश्चित गर्दै मिलिसेकेन्ड भित्र चाप निभाउँछ। थप रूपमा, यसले रिमोट स्विचिङ अपरेसनहरू र वास्तविक-समय स्थिति निगरानी सक्षम गर्दछ, यसलाई आधुनिक स्मार्ट ग्रिडहरूको मुख्य भाग बनाउँछ। संक्षेपमा, यसले एप्लिकेसनहरूमा ठूलो एयर-इन्सुलेटेड स्विचगियर (AIS) लाई प्रतिस्थापन गर्दछ जहाँ ठाउँ सीमित छ वा वातावरणीय अवस्थाहरू गम्भीर छन्।

उत्पादन लाभहरू

35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियरको मूल्याङ्कन गर्दा, लुगाओ पावरको समाधान पाँच प्रमुख फाइदाहरूद्वारा बाहिर खडा हुन्छ:

1. अल्ट्रा-उच्च विश्वसनीयता: किनभने SF6 ग्यासले उच्च डाइलेक्ट्रिक शक्ति प्रदान गर्दछ (हावाको लगभग 3 गुणा), आन्तरिक घटकहरू धूलो, आर्द्रता, नुन कुहिरो, र प्रदूषणबाट प्रतिरोधी हुन्छन्। यसले अत्यन्त कम असफलता दरमा परिणाम दिन्छ - दस वर्षको सञ्चालनमा ०.१% भन्दा कम।

2. कम्प्याक्ट फुटप्रिन्ट: सील गरिएको डिजाइनले चरण-देखि-चरण र चरण-देखि-जमीन क्लियरेन्सहरूलाई एकदमै कम गर्छ। एक सामान्य Lugao 35kV SF6 रिंग मुख्य इकाईले AIS को लागि 3.5m² को तुलनामा प्रति फिडर मात्र 1.2m² ओगटेको छ। यसले उपयोगिताहरू र औद्योगिक प्लान्टहरूलाई रिट्रोफिट गर्न वा अवस्थित भवन फुटप्रिन्टहरू भित्र विस्तार गर्न अनुमति दिन्छ।

3. मर्मत-मुक्त सञ्चालन: सबै गतिशील भागहरू सुख्खा, सिल गरिएको SF6 वातावरणमा काम गर्ने भएकोले, नियमित सफाई, सम्पर्क समायोजन, वा इन्सुलेशन प्रतिरोध परीक्षणको आवश्यकता पर्दैन। एक मात्र सिफारिस गरिएको जाँच प्रत्येक छ महिनामा एक पटक ग्यास दबाव गेज पढ्ने हो। 20 वर्षको सेवा जीवनमा, यसले परिचालन खर्चहरूमा 70% सम्म बचत गर्छ।

4. कर्मचारीहरूको लागि परिष्कृत सुरक्षा: धातु-बंद, वेल्डेड ट्याङ्की 50kA/1s सम्मको आन्तरिक आर्क फल्ट कन्टेनमेन्ट (IAC) को लागि मूल्याङ्कन गरिएको छ। आन्तरिक गल्ती अन्तर्गत पनि, दबाब राहत भल्भले तातो ग्यासहरूलाई सुरक्षित निकास नलीमा निर्देशित गर्दछ - कहिल्यै अपरेटरतर्फ। सबै इन्टरलकहरू IEC 62271-200 को पालना गर्छन्।

5. सबै-मौसम कार्यसम्पादन: अल्पाइन सबस्टेशनहरूमा -40°C देखि +55°C सम्म मरुभूमि सौर्य फार्महरूमा, यो 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियर बिना नै काम गर्दछ। घेरा भित्र कुनै ट्रेस तताउने वा वातानुकूलित आवश्यक छैन।

उत्पादन सुविधाहरू

● Lugao Power को 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियरले निम्न विशिष्ट प्राविधिक सुविधाहरू समावेश गर्दछ:

1. वेल्डेड स्टेनलेस स्टील ट्याङ्की: 3mm बाक्लो, 316L ग्रेड, हेलियम चुहावट-प्रति वर्ष 0.1% भन्दा कम परीक्षण। कुनै ग्यास्केट वा ओ-रिंगहरू वायुमण्डलमा पर्दैन।

2. थ्री-पोजिसन स्विच: एकीकृत लोड ब्रेक स्विच, डिस्कनेक्टर, र ग्राउन्डिङ स्विच एउटै मेकानिज्ममा। मेकानिकल इन्टरलकले गलत अनुक्रम सञ्चालनहरूलाई रोक्छ।

3. SF6 प्रेसर गेज (तापमान-क्षतिपूर्ति) : परिवेशको तापक्रम जस्तोसुकै भए पनि साँचो प्रेसर रिडिङ प्रदान गर्दछ। हरियो क्षेत्र = ०.१२–०.१४ एमपीए (निरपेक्ष)। कम-दबाव अलार्म सम्पर्कहरू टाढाको निगरानीको लागि उपलब्ध छन्।

4. भ्याकुम सर्किट ब्रेकर विकल्प: फिडर सुरक्षाको लागि, SF6 बाह्य इन्सुलेशनको साथ निर्मित भ्याकुम अवरोधकले भ्याकुमको उच्च ब्रेकिंग क्षमतालाई SF6 को इन्सुलेशन शक्तिसँग जोड्दछ। मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान: 31.5kA।

5. केबल डिब्बा: ठूलो, हटाउन सकिने फ्रन्ट कभरले केबल लग स्थापनाको लागि सजिलो पहुँचलाई अनुमति दिन्छ। 500mm² सम्म एकल-कोर तामा वा एल्युमिनियम केबलहरूको लागि उपयुक्त।

6. चुम्बकीय वा वसन्त एक्चुएटर: या त चुम्बकीय एक्चुएटर (100,000 मेकानिकल अपरेसनहरूको लागि) वा भण्डारित ऊर्जा स्प्रिङ मेकानिज्म (लागत-संवेदनशील परियोजनाहरूको लागि) को रूपमा उपलब्ध छ।

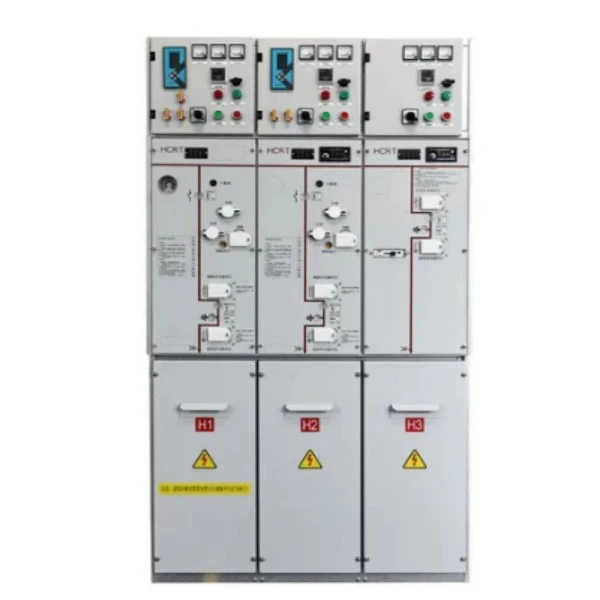

7. फ्रन्ट प्यानल नक्कल बस: स्विच स्थिति, अर्थिंग स्थिति, र SF6 दबाबको लागि LED सूचकहरूको साथ एक स्पष्ट, कुँदिएको एक-लाइन रेखाचित्र।

8. सहायक सम्पर्कहरू: 6NO + 6NC, 220V DC को लागि मूल्याङ्कन गरिएको, सीधा मुख्य शाफ्टबाट सञ्चालित (स्लिप गर्न क्यामहरू छैनन्)।

उत्पादन आवेदन

35kV मध्यम भोल्टेज SF6 सील गरिएको स्विचगियरको बहुमुखी प्रतिभाले यसलाई निम्न अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ:

1. विन्ड फार्महरू: प्रत्येक टर्बाइनको टावर आधारमा वा अपतटीय प्लेटफर्म कलेक्टर रिंगहरूमा प्रयोग गरिन्छ। कम्पन, नुन स्प्रे, र सीमित ठाउँहरूको सामना गर्दछ।

2. सौर्य PV पावर प्लान्टहरू: कम्बाइनर बक्स आउटपुट र स्टेप-अप ट्रान्सफर्मर प्राइमरी साइडमा स्थापित। सील गरिएको डिजाइनले मरुभूमि वातावरणमा धुलो प्रवेश रोक्छ।

3. औद्योगिक सबस्टेशनहरू: स्टिल मिलहरू, सिमेन्ट प्लान्टहरू, र पेट्रोकेमिकल सुविधाहरू जहाँ निरन्तर उत्पादनलाई उच्च अपटाइम चाहिन्छ। SF6 स्विचगियरले ठूला मोटरहरू (3MW–10MW) र आर्क फर्नेसहरूलाई फिड गर्छ।

4. डाटा केन्द्रहरू: ब्याकअप जेनेरेटरहरू र UPS प्रणालीहरूमा भरपर्दो 35kV आगमन आपूर्ति प्रदान गर्दछ। यसको कम्प्याक्ट साइजले आईटी र्याकहरूको लागि थप भुइँ ठाउँ छोड्छ।

5. रेलवे ट्र्याक्सन सबस्टेशनहरू: 27.5kV वा 35kV प्रणालीहरूमा विद्युतीकृत रेलहरूको लागि। दSF6 स्विचगियरसम्पर्क पहिरन बिना लगातार स्विचिङ (5,000 अपरेशन / वर्ष सम्म) ह्यान्डल गर्दछ।

6. भूमिगत सबस्टेशनहरू: सहरको केन्द्र वा व्यावसायिक परिसरहरूमा जहाँ जमिन निषेधित रूपमा महँगो छ। स्विचगियरलाई २.५ मिटर अग्लो भल्ट भित्र दुई तहमा स्ट्याक गर्न सकिन्छ।

7. उपयोगिता माध्यमिक वितरण: 35kV लुपबाट आवासीय ब्लकहरू वा साना औद्योगिक पार्कहरूलाई खुवाउनको लागि रिंग मेन युनिट (RMU) को रूपमा।

हामीले पालना गर्ने मापदण्डहरू

लुगाओ पावरको 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियर सुरक्षा, विश्वसनीयता र लामो सेवा जीवन सुनिश्चित गर्न अन्तर्राष्ट्रिय र उद्योग मापदण्डहरू अनुसार डिजाइन र निर्माण गरिएको छ।

उत्पादन विवरण

लुगाओ पावरको 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियरको प्रत्येक एकाइले कठोर निर्माण चरणहरू पार गर्दछ:

● ट्याङ्क निर्माण: लेजर-कट 316L स्टेनलेस स्टील प्लेटहरू रोबोट-वेल्डेड छन्। सबै वेल्डहरू डाई पेनिट्रेन्ट र पिनहोलहरूको लागि एक्स-रेद्वारा निरीक्षण गरिन्छ। प्रत्येक ट्याङ्की 0.3 MPa (2*अपरेटिङ प्रेसर) मा 24 घण्टाको लागि दबाब-परीक्षण गरिन्छ।

● सतह उपचार: बाहिरी भाग फोस्फेट गरिएको छ र RAL 7035 epoxy पोलिएस्टर पाउडर (न्यूनतम 80μm मोटाई) संग लेपित छ। नुन स्प्रे प्रतिरोध: 1,000 घण्टा।

● SF6 ग्यास प्रशोधन: सबै आन्तरिक कम्पोनेन्टहरू (बुशिङहरू, सम्पर्कहरू, एक्चुएटरहरू) को संयोजन पछि, ट्याङ्कीलाई <10 Pa मा खाली गरिन्छ। त्यसपछि SF6 ग्यास शुद्धता> 99.97% 0.12 MPa मा भरिन्छ। ओस बिन्दु <-50 डिग्री सेल्सियसमा प्रमाणित हुन्छ।

● मेकानिकल सहनशीलता परीक्षण: प्रत्येक अपरेटिङ मेकानिजमलाई अन्तिम भेला हुनु अघि परीक्षण बेन्चमा 500 पटक (खुला/बन्द/पृथ्वी) साइकल गरिन्छ।

● उच्च भोल्टेज परीक्षण: 70kV/1min पावर फ्रिक्वेन्सी भोल्टेज (सुक्खा) र 110kV/1.2/50μs बिजुली आवेग परीक्षण।

● आंशिक डिस्चार्ज मापन: 1.1× रेटेड भोल्टेज (38.5kV) मा 5pC भन्दा कम। एक वाइडब्यान्ड PD डिटेक्टर संग मापन।

● चुहावट पत्ता लगाउने: स्निफर प्रोब (ह्यालोजन डिटेक्टर) ले हरेक वेल्ड सीम र बुशिङ फ्ल्यान्ज स्क्यान गर्छ। चुहावट दर प्रति वर्ष <0.1% ग्यारेन्टी।

● ट्रेसेबिलिटी: प्रत्येक स्विचगियरले एक अद्वितीय QR कोड प्राप्त गर्दछ। QR कोडले दबाब परीक्षण कर्भहरू, PD स्तरहरू, र ग्यास भर्ने मिति सहित कारखाना परीक्षण रिपोर्टमा लिङ्क गर्दछ।

SF6 सिल गरिएको स्विचगियर बनाम एयर-इन्सुलेटेड स्विचगियर (AIS)

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियरलाई कति पटक रिफिल गर्न आवश्यक छ?

A: सामान्य अवस्थामा, चुहावट दर प्रति वर्ष 0.1% भन्दा कम छ। ०.१२ MPa प्रारम्भिक फिलमा, अलार्म थ्रेसहोल्ड (०.१० MPa) मा खस्न २० वर्षभन्दा बढी समय लाग्नेछ। हामी हरेक ६ महिनामा प्रेसर गेज जाँच गर्न सिफारिस गर्छौं। सिल असफल नभएसम्म एक वर्षको वारेन्टी अवधि भित्र कुनै रिफिल सामान्यतया आवश्यक पर्दैन।

Q2: के SF6 ग्यास वातावरणीय रूपमा हानिकारक छ? र के लुगाओले विकल्पहरू प्रस्ताव गर्दछ?

A: SF6 सँग उच्च ग्लोबल वार्मिङ क्षमता छ (GWP = 23,500)। यद्यपि, Lugao को 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियरले प्रति एकाइ 2kg भन्दा कम प्रयोग गर्दछ, र हाम्रो सिल गरिएको ट्यांक डिजाइनले लगभग उत्सर्जनलाई हटाउँछ। हरियो ग्यास चाहिने परियोजनाहरूका लागि, हामी थोरै कम इन्सुलेशन रेटिङमा भए तापनि 99% कम GWP भर्ने वैकल्पिक "ग्रीन ग्यास" (C5-FK) प्रस्ताव गर्छौं।

Q3: यो गर्न सक्नुहुन्छस्विचगियरअतिरिक्त घेरा बिना बाहिर प्रयोग गर्न सकिन्छ?

A: हो, 35kV मध्यम भोल्टेज SF6 सिल गरिएको स्विचगियर आफै सिल गरिएको ट्याङ्कीको लागि IP67-मूल्याङ्कन गरिएको छ र कम-भोल्टेज डिब्बाको लागि IP4X। यद्यपि, प्रत्यक्ष बाहिरी स्थापनाको लागि, हामी "मौसम प्रतिरोधी हुड" विकल्प (पूरै क्यूबिकलमा IP54 रेटिङ थप्छ) अर्डर गर्न सिफारिस गर्छौं। अन्यथा, यसलाई आधारभूत किओस्क वा सबस्टेशन भवन भित्र स्थापना गर्नुहोस्।

Q4: के एक वर्षको वारेन्टीले SF6 ग्यासलाई कभर गर्छ?

A: हो, यदि वारेन्टी अवधिमा (साबुन बबल वा डिटेक्टर परीक्षण प्रयोग गरेर) चुहावट पुष्टि भयो भने, लुगाओले प्रतिस्थापन ग्यास सिलिन्डर आपूर्ति गर्नेछ र कुनै शुल्क नलिई फिटिङ रिसिल गर्नेछ। यद्यपि, यदि चुहावट भौतिक क्षतिको परिणाम हो (जस्तै, फोर्कलिफ्टले ट्याङ्कीमा हान्दा), मर्मत बिल योग्य छ।

Q5: के म यस स्विचगियरमा रिमोट SCADA इन्टरफेस पुन: प्राप्त गर्न सक्छु?

A: सबै एकाइहरू मानक 6NO + 6NC सहायक सम्पर्कहरूसँग आउँछन् जुन RTU वा PLC जडानको लागि तयार छन्। उन्नत अनुगमनका लागि, हामी Modbus RTU (RS485) वा IEC 61850 (Ethernet) आउटपुटहरू सहितको वैकल्पिक प्लग-इन मोड्युल प्रस्ताव गर्छौं, वास्तविक-समय SF6 दबाब, स्विच स्थिति, र सञ्चालन काउन्टर डेटा प्रदान गर्दछ।
