वातावरण मैत्री ग्यास इन्सुलेशन RMU

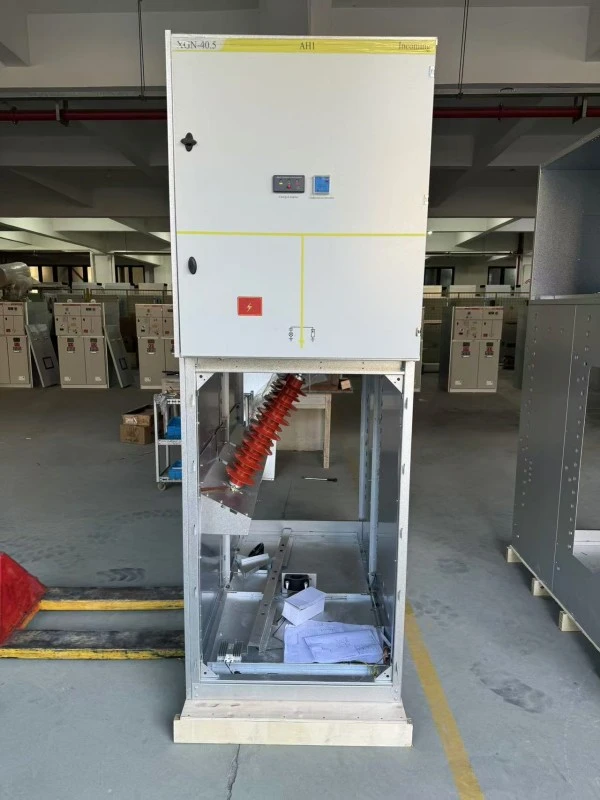

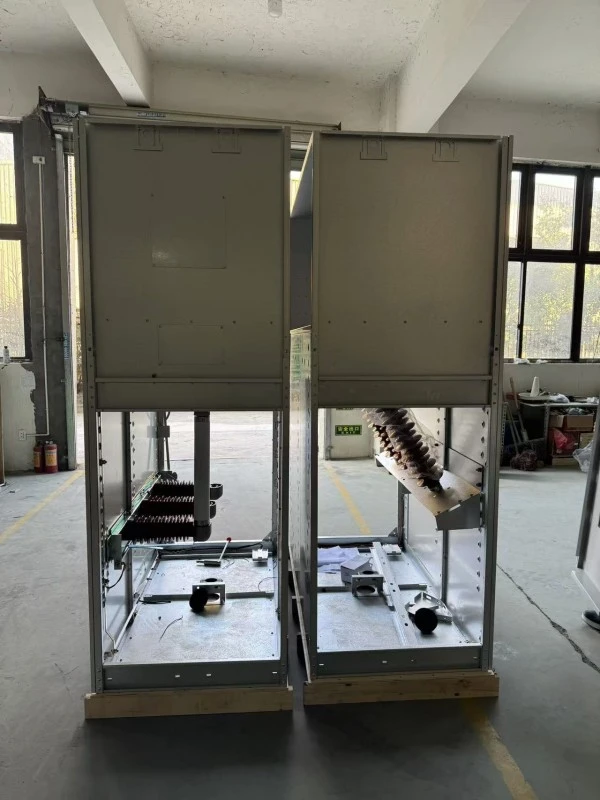

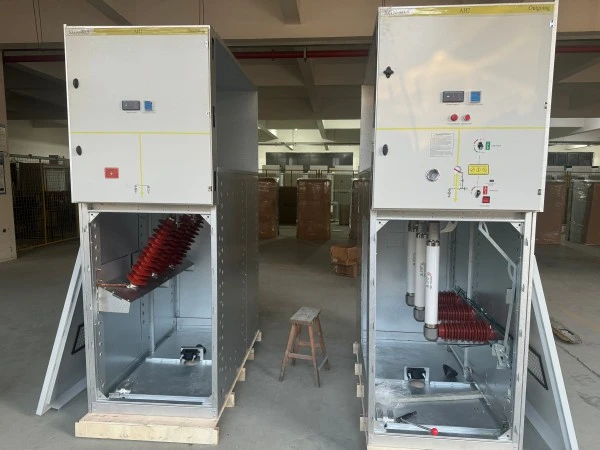

वातावरण मैत्री ग्यास इन्सुलेशन RMU (रिंग मुख्य एकाई) एक कारखाना-एसेम्बल गरिएको, सिल गरिएको, धातुले बन्द गरिएको मध्यम भोल्टेज स्विचगियर (24kV सम्म) हो जसले शुद्ध SF6 को सट्टा यसको प्राथमिक इन्सुलेट र आर्क-वेन्चिङ माध्यमको रूपमा पर्यावरण-मैत्री ग्यास मिश्रण प्रयोग गर्दछ। परम्परागत SF6 RMUs को विपरीत जसमा उच्च ग्लोबल वार्मिङ सम्भाव्यता (GWP = 23,500), SF₆ सँग हालको EU सन्दर्भ डेटा अनुसार लगभग 24,300 को GWP छ। लुगाओ पावरको इको-आरएमयूले या त सिंथेटिक हावा, N₂/SF₆ मिश्रण (१०% SF6 भन्दा कम भएको) वा फ्लोरोकेटोन-आधारित (C5-FK) ग्यास प्रयोग गर्छ। यी ग्यासहरू गैर-विषाक्त, गैर-ज्वलनशील छन्, र शुद्ध SF6 को लागि 23,500 को तुलनामा 1 भन्दा कम (सिंथेटिक हावाको लागि) वा 600 (C5-FK को लागि) भन्दा कम GWP छ।

उत्पादन लाभहरू

किन छनौट गर्नुहोस्लुगाओ पावरको इको-ग्यास RMU SF6 विकल्पहरूमा?

उत्पादन सुविधाहरू

प्राविधिक व्याख्याहरू सहित सुविधा सूची

उत्पादन विवरण

कसरी लुगाओ पावरले इको-ग्यास RMU निर्माण गर्छ

प्रत्येक वातावरण मैत्री ग्यास इन्सुलेशन RMU हाम्रो ISO 9001: 2021 र ISO 14001 प्रमाणित सुविधा चीनको वेन्झाउमा उत्पादन गरिन्छ। उत्पादन प्रक्रिया विशेष रूपमा इको-ग्यास ह्यान्डलिङको लागि अनुकूलित छ - SF6 उत्पादन लाइनहरू भन्दा फरक।

चरण-दर-चरण उत्पादन प्रक्रिया

1. ट्यांक निर्माण

● 3mm स्टेनलेस स्टील (AISI 304) - लेजर कट, रोबोट बेन्ट, स्वचालित MIG प्रक्रिया द्वारा वेल्डेड।

● 100% हीलियम चुहावट पत्ता लगाउने: भ्याकुम च्याम्बरमा ट्याङ्की डुबेको; हेलियम स्प्रे परीक्षण - चुहावट दर <1×10⁻⁶ mbar·L/s (IEC आवश्यकता भन्दा 20x कडा)।

2. घटक संयोजन

● क्लिनरूम (कक्षा 100,000) मा तीन-पोजिसन स्विच मेकानिज्म जम्मा गरियो।

● तामाले सिल्भर-प्लेटेड (१५μm मोटाई) सम्पर्क गर्दछ - कम सम्पर्क प्रतिरोध (<30μΩ) सुनिश्चित गर्दछ।

● शटर मेकानिजम - स्टेनलेस स्टील, क्याम-संचालित।

3. भ्याकुम प्रशोधन

● भ्याकुम (<10 Pa) अन्तर्गत 80°C मा 8 घण्टाको लागि ट्याङ्की तताइएको छ - ओसिलो हटाउँछ (लक्ष्य <10ppm)।

● आन्तरिक संक्षेपण र डाइलेक्ट्रिक ब्रेकडाउन रोक्छ।

4. इको-ग्यास भरिने

● ग्यास मिश्रण समर्पित मिक्सिङ स्टेशन (सटीकता ±1%) मा तयार।

● C5-FK मिश्रणको लागि: C5-FK (फ्लोरोकेटोन) + CO₂ + O₂ (ट्रेस)।

● फिल प्रेसर: 0.04 MPa सापेक्ष 20°C मा।

● प्रत्येक ट्याङ्की ग्यास संरचना लेबलको साथ क्रमबद्ध संख्यामा।

5. अन्तिम विद्युत परीक्षण

● पावर फ्रिक्वेन्सी प्रतिरोध: 42kV/1 मिनेट (12kV एकाइहरू)।

● लाइटनिङ आवेग: 75kV शिखर (1.2/50μs)।

● आंशिक डिस्चार्ज: <5pC 1.2Ur मा (12kV = 14.4kV परीक्षण भोल्टेज)।

● सम्पर्क प्रतिरोध मापन: परीक्षण प्रमाणपत्रमा रेकर्ड गरिएको।

● मेकानिकल सञ्चालन परीक्षण: ५० ओपन/क्लोज साइकल - ग्यासको चाप परिवर्तन हुँदैन।

6. इन्टरलक प्रमाणिकरण

● सबै मेकानिकल इन्टरलकहरू गेज पिनहरूसँग परीक्षण गरियो - बल मापन रेकर्ड गरियो।

7. प्याकेजिङ

● ग्यासले भरिएको एकाइ भल्भमा ट्राफिक क्यापको साथ बन्द।

● प्रेसर गेज फोम कभरद्वारा सुरक्षित

गुणस्तर नियन्त्रण माइलस्टोनहरू

बिक्री पछि सेवा र वारेन्टी

वारेन्टी अवधि:

कमिसन मिति देखि 12 महिना वा ढुवानी मिति देखि 18 महिना (जुन पहिले हुन्छ)।

वारेन्टी अन्तर्गत कभर:

1. सबै मेकानिकल भागहरू (स्विच मेकानिज्म, इन्टरलक, अर्थ स्विच, सूचकहरू)

2. ग्यास ट्याङ्कीको अखण्डता (निर्माण दोषको कारणले चुहावट)

3. प्राथमिक र माध्यमिक सम्पर्कहरू

4. पारिस्थितिक ग्यास संरचना (यदि कारखाना भरण प्रमाणपत्रबाट विचलित हुन्छ)

5. प्रेसर गेज र घनत्व मनिटर

ढाकिएको छैन:

1. अनुचित भण्डारण वा स्थापनाबाट क्षति (जस्तै, एकाइ छोड्दै)

2. आक्रामक वातावरण (जस्तै, रासायनिक प्लान्ट) को कारणले बाह्य जंग

3. प्रकृतिका कार्यहरू (भूकम्प, बाढी, चट्याङ)

4. उपभोग्य वस्तुहरू (फ्यूजहरू, सूचक बत्तीहरू, ब्याट्रीहरू)

बारम्बार सोधिने प्रश्नहरू

Q1: वातावरणमैत्री ग्यास इन्सुलेशन RMU मा वास्तवमा कुन ग्यास प्रयोग गरिन्छ?

A: लुगाओ पावरले दुई विकल्पहरू प्रदान गर्दछ:

● विकल्प A (अर्थव्यवस्था): N₂ + 10% SF₆ मिश्रण - GWP ≈ 2,350 (अझै पनि शुद्ध SF₆ भन्दा 90% कम)।

● विकल्प B (हरियो प्रिमियम): C5-FK (फ्लोरोकेटोन) + CO₂ + O₂ - GWP <600, PFAS छैन, उच्च-GWP SF₆ इन्सुलेशन ग्यासहरूमा निर्भरता कम गर्न खोज्ने परियोजनाहरूका लागि उपयुक्त।

दुवै गैर-विषाक्त, गैर-ज्वलनशील, र IEC 62271-200 द्वारा अनुमोदित छन्।

Q2: के ग्यासको प्रदर्शन SF6 सँग मिल्दोजुल्दो छ?

A: हो, एउटै अपरेटिङ प्रेशरमा (0.04-0.05 MPa), डाइलेक्ट्रिक शक्ति र चाप शमन क्षमता बराबर छन्। हाम्रो वातावरण मैत्री RMU ले SF6 इकाइहरू जस्तै परीक्षणहरू पास गर्छ: 42kV प्रतिरोध, 20kA सर्ट-सर्किट बनाउने, र 50 मेकानिकल सञ्चालनहरू।

Q3: यदि ग्यास चुहावट भयो भने के हुन्छ? के यो कामदारहरूको लागि खतरनाक छ?

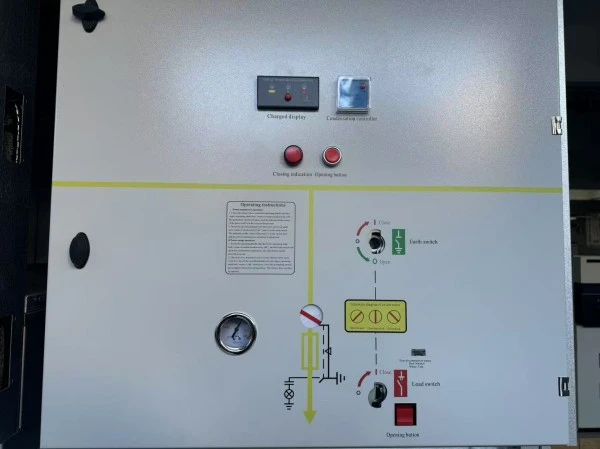

A: इको-ग्यास गैर-विषाक्त हो (SF6 को विपरीत जसले आर्सिङ अन्तर्गत विषाक्त उप-उत्पादनहरू उत्पादन गर्न सक्छ)। यद्यपि, सीमित ठाउँहरूमा ठूलो चुहावटले अक्सिजनलाई विस्थापित गर्न सक्छ। लुगाओ पावरको RMU मा कम-दबाव अलार्म समावेश छ। यदि ट्रिगर भयो भने, प्रवेश गर्नु अघि कोठालाई हावामा राख्नुहोस्। ग्यास आफैंमा सानो मात्रामा सास फेर्न सुरक्षित छ (CO₂ आगो निभाउने डिस्चार्ज जस्तै)।

Q4: आवश्यक भएमा के म स्थानीय रूपमा ग्यास भर्न सक्छु?

A: ट्याङ्की जीवनभरको लागि बन्द गरिएको छ --- तपाईले सामान्य अवस्थाहरूमा पुन: भर्नु पर्दैन (लिक दर <0.1% प्रति वर्ष)। यद्यपि, यदि भल्भ बिग्रिएको छ भने, लुगाओ पावरले सही ग्यास मिश्रणको साथ रिफिल किटहरू प्रदान गर्दछ। हामी स्थानीय SF6 प्रयोग गर्न सिफारिस गर्दैनौं - यसले वातावरणीय उद्देश्यलाई पराजित गर्नेछ।

Q5: के तपाईको वातावरण मैत्री ग्यास इन्सुलेशन RMU SF6 भन्दा महँगो छ?

A: प्रारम्भिक खरिद लागत लगभग 8-12% ग्यास मिश्रण र समर्पित उत्पादन लाइनको कारण बढी छ। यद्यपि:

1. तपाईं भविष्यको SF6 रिकभरी लागतहरू बेवास्ता गर्नुहुन्छ

2. तपाईं हरियो भवन कर प्रोत्साहनको लागि योग्य हुनुहुन्छ (जस्तै, सिंगापुर, EU मा)।

3. धेरै उपयोगिताहरूले अब उनीहरूको खरीद स्कोरिङमा SF6-मुक्त स्विचगियरको लागि प्रिमियम तिर्छन्।

4. २०-वर्ष भन्दा बढी जीवनचक्र, लुगाओको इको-आरएमयू लागत-तटस्थ वा सस्तो छ।

Q6: यो RMU ले कस्ता प्रमाणपत्रहरू राख्छ?

A: पूर्ण IEC 62271-200 प्रकारको परीक्षण (KEMA प्रमाणित)। अतिरिक्त:

● ISO 14001 (निर्माण वातावरणीय व्यवस्थापन)

● CE मार्किङ

● चिनियाँ GB/T 3906

Q7: के म अवस्थित SF6 RMU प्यानल इको-ग्यासको साथ पुन: प्राप्त गर्न सक्छु?

A: होइन, ग्याँस ह्यान्डलिंग प्रणाली, सिलहरू, र दबाब सेटिङहरू फरक छन्। यद्यपि, लुगाओ पावरकोग्यास इन्सुलेटेड RMUधेरै मानक SF6 RMUs जस्तै बाह्य आयाम र बसबार स्पेसिङ छ। यसले सिभिल कार्यहरू बिना "ड्रप-इन" प्रतिस्थापनलाई अनुमति दिन्छ।

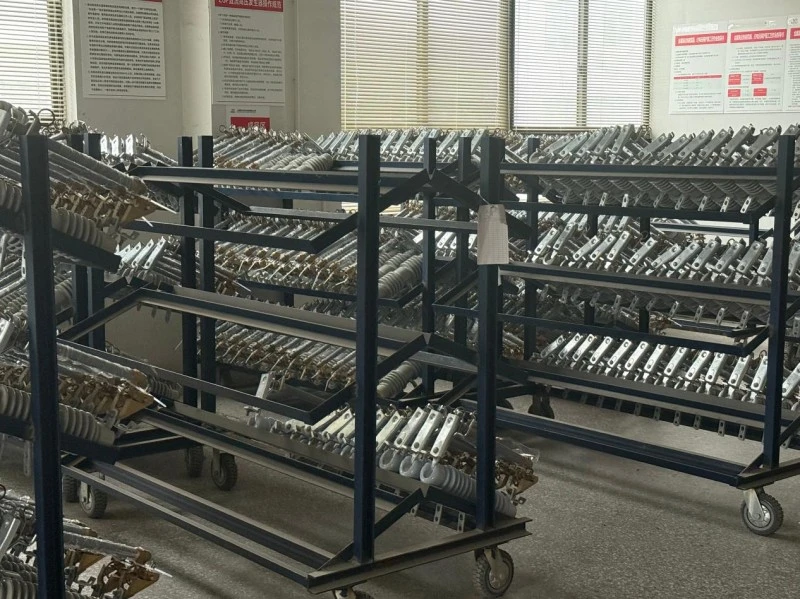

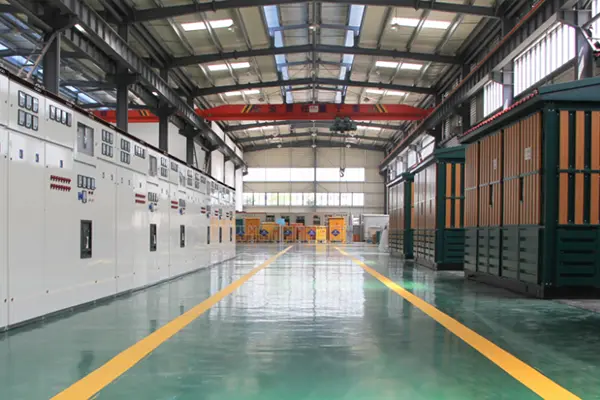

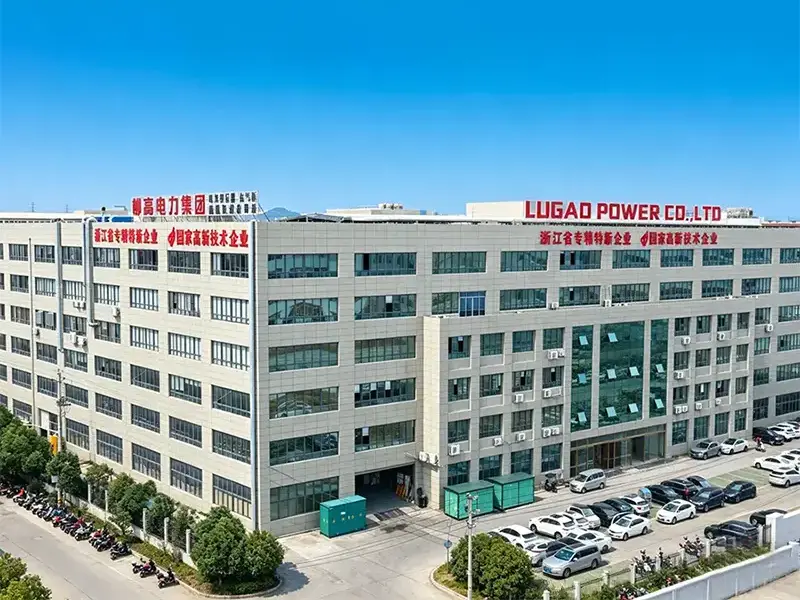

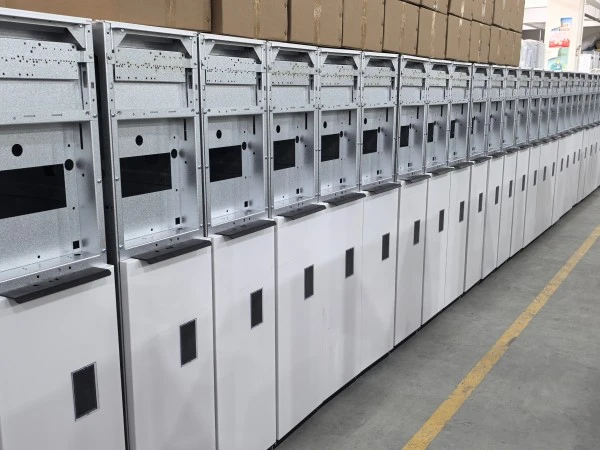

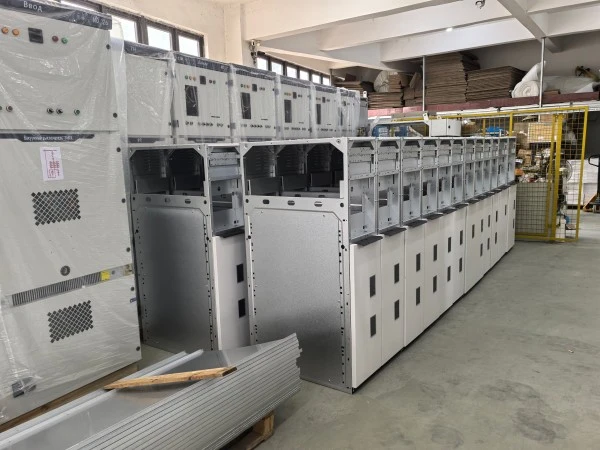

लुगाओ कारखाना
