कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU

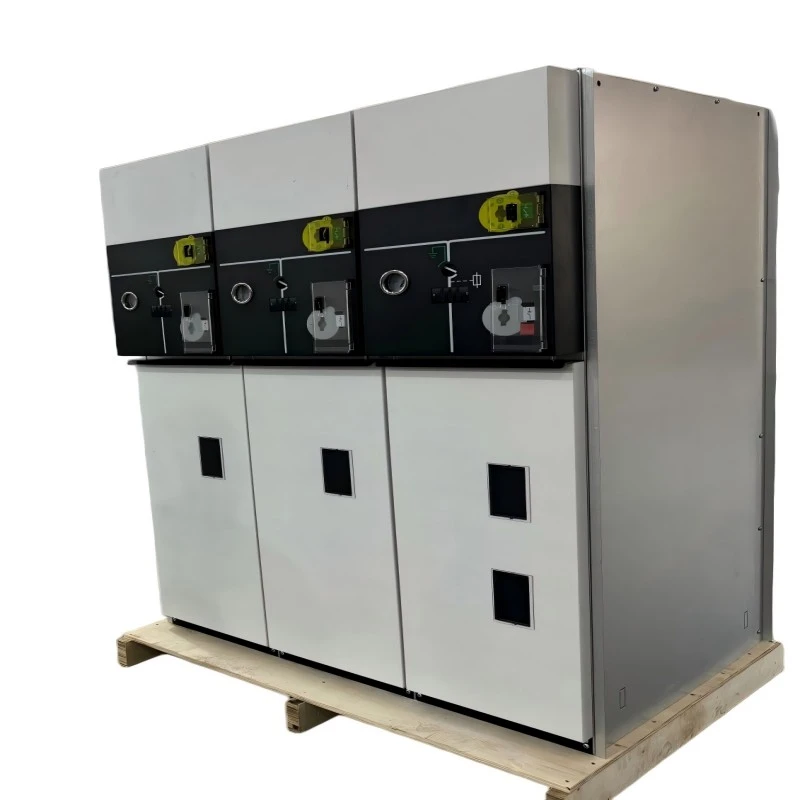

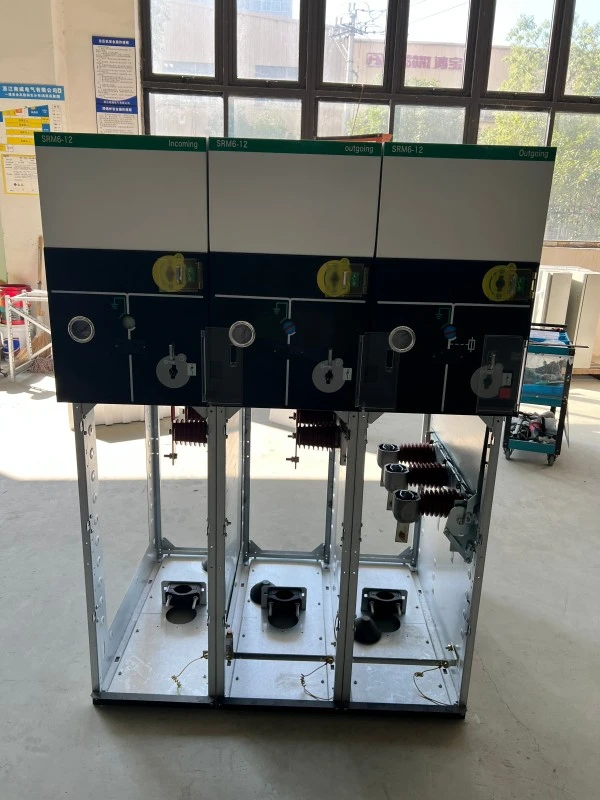

कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU (रिंग मुख्य एकाई) फ्याक्ट्री-एसेम्बल गरिएको, मध्यम भोल्टेज वितरण नेटवर्कहरू (24kV सम्म) को लागि डिजाइन गरिएको टाइप-परीक्षण स्विचगियर हो। यसले SF6 इन्सुलेटेड वा SF6-मुक्त ग्यास टेक्नोलोजीलाई मेकानिकल र इलेक्ट्रिकल कम ग्यास दबाव इन्टरलक प्रणालीसँग जोड्दछ।

यसले के गर्छ:

RMU ले घण्टी नेटवर्कहरूमा ट्रान्सफर्मरहरू र केबल सर्किटहरूलाई सुरक्षित रूपमा जडान गर्दछ, अलग गर्छ, र सुरक्षा गर्छ। "लो ग्यास इन्टरलक प्रणाली" ले स्वचालित रूपमा सञ्चालन (बन्द वा ग्राउन्डिङ) रोक्छ जब आन्तरिक ग्यासको दबाब सुरक्षित थ्रेसहोल्डभन्दा तल झर्छ - अपर्याप्त डाइलेक्ट्रिक बलको कारण आन्तरिक आर्सिङको जोखिम हटाउँछ। धातु-संलग्न निर्माणले बलियो भौतिक सुरक्षा र विद्युत चुम्बकीय सुरक्षा प्रदान गर्दछ।

प्रमुख कार्यहरू:

● लोड बनाउने/ब्रेकिंग

● इन्टरलकको साथ अर्थ स्विच सञ्चालन

● दोष वर्तमान सुरक्षा (फ्यूज वा रिले संग)

● कम ग्यास दबाव अलार्म र लकआउट

● धातुको घेरा अन्तर्गत देखिने अलगाव

लुगाओ पावरबाट प्रत्येक कम ग्यास इन्टरलक प्रणाली धातुले घेरिएको RMU ले IEC 62271-200 र GB/T 3906 मापदण्डहरूको पालना गर्दछ, स्मार्ट ग्रिडहरूमा सिमलेस एकीकरण सुनिश्चित गर्दै।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य सुविधाहरू (प्रश्न र उत्तर खण्डको साथ)

सुविधा १: कम ग्यासको चाप इन्टरलकिङ मेकानिज्म

ग्यासको घनत्व अपर्याप्त हुँदा बन्द वा अर्थिङ रोक्छ।

RTU लाई मेकानिकल लक + सहायक सम्पर्क प्रतिक्रिया।

सुविधा 2: धातु संलग्न, पूर्ण रूपमा सिल गरिएको ट्यांक

लेजर वेल्डिंग संग स्टेनलेस स्टील ट्यांक।

कुनै बाहिरी खुला प्रत्यक्ष भागहरू छैनन्।

सुविधा ३: एकीकृत मेकानिकल/इलेक्ट्रिकल इन्टरलकहरू

● लोड स्विच – अर्थ स्विच – अगाडि कभर इन्टरलक चेन।

कुञ्जी-ताला र तालाको प्रावधान।

सुविधा ४: कम्प्याक्ट र मोड्युलर डिजाइन

चौडाइ प्रति एकाइ 375mm को रूपमा कम।

दुबै छेउमा विस्तार योग्य।

सुविधा ५: मर्मतसम्भार-मैत्री ग्यास प्रणाली

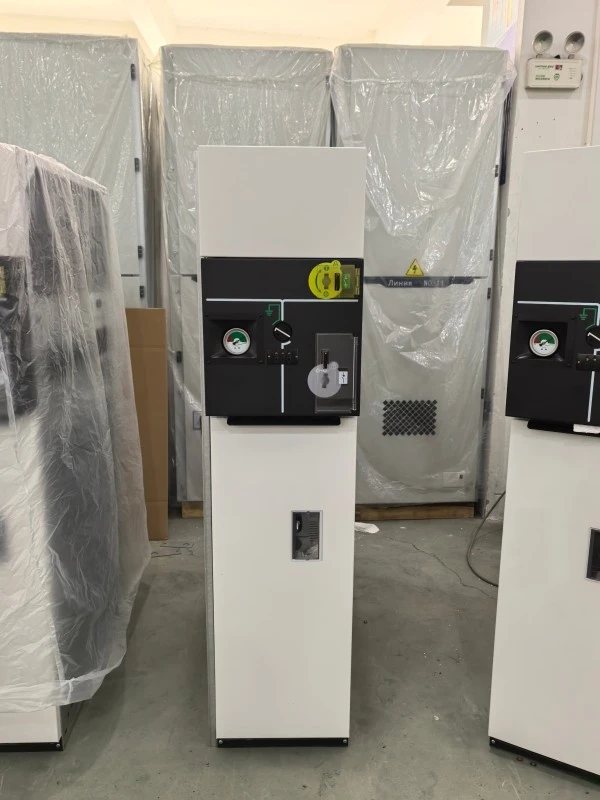

आत्म-सील वाल्व; रातोमा चिन्ह लगाइएको कम-दबाव क्षेत्रको साथ ग्यासको दबाव गेज।

अनुप्रयोगहरू

1. माध्यमिक वितरण नेटवर्क (आवासीय र व्यापारिक परिसरहरू)

2. हावा/सौर उर्जा संकलन स्टेशनहरू (वातावरणीय अनुकूलनता)

3. EV चार्जिङ हब स्विचगियर कोठा

4. डाटा केन्द्र ब्याकअप फिडरहरू

5. औद्योगिक प्लान्ट रिंग नेटवर्कहरू

प्रश्नोत्तर---उत्पादन सुविधा गहिरो डाइभ

Q1: के कम ग्यास इन्टरलकले सामान्य सञ्चालन गतिलाई असर गर्छ?

A: होइन। सामान्य दबाबमा, इन्टरलक पारदर्शी हुन्छ। ग्यास चुहावट हुँदा मात्र (जस्तै, सिल बुढ्यौलीको कारणले) लक संलग्न हुन्छ---सामान्यतया १०+ वर्ष पछि। यसले दिनचर्या स्विच गर्दा शून्य ढिलाइ थप्छ।

Q2: सामान्य ग्यास रिफिल अन्तराल के हो?

A: SF6 संस्करणको लागि, सामान्य अवस्थामा 20 वर्ष। कम ग्यास इन्टरलकले योजनाबद्ध मर्मतसम्भारलाई अनुमति दिँदै, महत्वपूर्ण स्तर भन्दा पहिले अलार्म ट्रिगर गर्नेछ।

Q3: के कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU स्मार्ट ग्रिड स्वचालनको लागि उपयुक्त छ?

A: बिल्कुल। प्रत्येक एकाइले कम ग्यास अलार्म, लकआउट स्थिति, र स्विच स्थितिको लागि सहायक सम्पर्कहरू प्रदान गर्दछ--- RTU मार्फत IEC 61850 सँग मिल्दो।

उत्पादन विवरण

निर्माण प्रक्रिया

●Lugao Power Co., Ltd ले प्रत्येक कम ग्यास इन्टरलक प्रणाली धातु संलग्न उत्पादन गर्दछRMUग्यास भर्नको लागि कक्षा 100,000 क्लिनरूममा। मुख्य उत्पादन चरणहरू:

1. ट्याङ्की लेजर काट्ने र रोबोटिक वेल्डिङ---हिलियम चुहावट परीक्षण (<1×10⁻⁶ mbar·L/s)।

2. भ्याकुम सुकाउने र डिगासिङ --- आर्द्रता सामग्री ≤10ppm।

3. मेकानिकल इन्टरलक असेंबली---5000-साइकल सहनशीलता परीक्षण।

4. कम ग्यास इन्टरलक क्यालिब्रेसन --- सटीक दबाव स्विच र क्यामेरा संयन्त्र प्रयोग गरेर।

5. अन्तिम बिजुली परीक्षण---पावर फ्रिक्वेन्सी प्रतिरोध (12kV एकाइहरूको लागि 42kV/1 मिनेट)।

6. अद्वितीय क्रम संख्या --- कच्चा माल प्रमाणपत्रहरू ट्रेस योग्य।

गुणस्तर नियन्त्रण

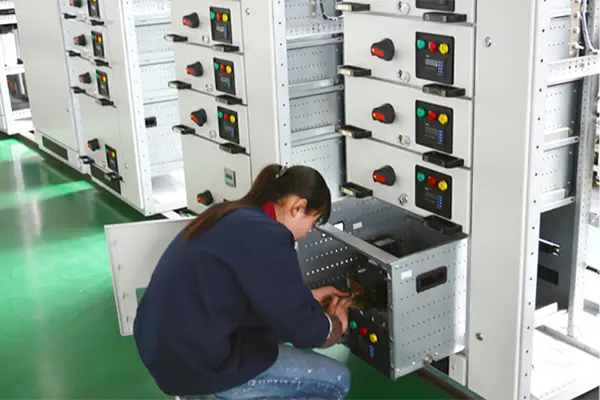

प्रत्येक RMU ले प्रति IEC 100% कारखाना स्वीकृति परीक्षण (FAT) पार गर्छ।

●ow ग्यास इन्टरलक प्रकार्य तीन दबाव बिन्दुहरूमा प्रमाणित: सामान्य, अलार्म, लकआउट।

आंशिक डिस्चार्ज मापन <5pC 1.2Ur मा।

प्रमाणीकरण र गुणस्तर आश्वासन

किन लुगाओ पावर कं, लिमिटेड छनौट गर्नुहोस्?

● 15+ वर्ष मध्यम भोल्टेज स्विचगियरमा।

● जीवनचक्र समर्थन - १० वर्षको लागि स्पेयर पार्ट्स ग्यारेन्टी।

● आफू अनुकूल इन्जिनियरिङ् - रिमोट कम ग्यास अनुगमन, हीटर, वा CT थप्नुहोस्।

"जब तपाइँ लुगाओबाट कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU खरिद गर्नुहुन्छ, तपाइँ केवल एक उत्पादन मात्र होइन, तर नेटवर्क सुरक्षा मा एक साझेदार पाउनुहुनेछ।"

प्याकेजिङ र डेलिभरी

प्याकेजिङ

1. व्यक्तिगत RMU: एन्टि-स्टेटिक PE झोला + desiccant मा सिल गरिएको।

2. कुशनिंग: काठको क्रेट भित्र 30mm EPE फोम।

3. बाहिरी क्रेट: तातो उपचार गरिएको प्लाईवुड (निर्यातको लागि ISPM-15 अनुरूप)।

4. मार्किङ: नाजुक, गुरुत्वाकर्षण केन्द्र, ग्यास भरिएको लेबल, इन्टरलक चेतावनी।

डेलिभरी

1. पोर्ट: शंघाई / निङ्बो।

2. नेतृत्व समय: मानक 630A एकाइहरूको लागि 25 कार्य दिनहरू (नमूना आदेश 15 दिन)।

3. ढुवानी कागजातहरू: प्याकिङ सूची, कमर्शियल इनभ्वाइस, लडिङ्गको बिल, परीक्षण रिपोर्ट, इन्टरलक क्यालिब्रेसन प्रमाणपत्र।

ग्यास यातायात नोट

SF6 वा इको-ग्यास भरिएका एकाइहरू UN 3166 (ग्यास सहितको मेसिनरी) अन्तर्गत "गैर-खतरनाक सामान" को रूपमा पठाइन्छ। सबै वाल्व सील र सुरक्षित।

FAQ

Q1: कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU को लागि वारेन्टी अवधि के हो?

A: लुगाओ पावरले कमिसनिङ मितिदेखि १२ महिना वा ढुवानीबाट १८ महिना (जुन पहिले) उपलब्ध गराउँछ। कम ग्यास इन्टरलक मेकानिजम 5 वर्षको लागि कभर गरिएको छ।

Q2: कम ग्यास इन्टरलक आपतकालीन मा बाइपास गर्न सकिन्छ?

A: कुनै डिजाइन द्वारा। बाइपासले सुरक्षालाई पराजित गर्नेछ। यसको सट्टा, हामी 30 मिनेट भित्र दबाव पुनर्स्थापित गर्न अस्थायी ग्यास रिफिल किट प्रदान गर्दछौं। सधैं lockout-tagout लाई पछ्याउनुहोस्।

Q3: के तपाइँ स्थापना प्रशिक्षण प्रदान गर्नुहुन्छ?

A: हो। हामी रिमोट भिडियो निर्देशन नि:शुल्क, र 10 इकाइहरू भन्दा माथिको अर्डरहरूको लागि साइटमा प्रशिक्षण प्रदान गर्दछौं।

Q4: मैले स्थापना गर्नु अघि कम ग्यास इन्टरलक प्रकार्य कसरी प्रमाणित गर्ने?

A: ग्यास घनत्व मनिटरमा परीक्षण पोर्ट प्रयोग गर्नुहोस्। बिस्तारै ग्यास छोड्नुहोस् - अलार्म थ्रेसहोल्ड (0.03MPa) मा तपाईंले अलार्म रिले सुन्नुहुनेछ; लकआउट थ्रेसहोल्ड (0.02MPa) मा स्विच अपरेशन शाफ्टले मेकानिकल रूपमा ब्लक गर्दछ। यो हाम्रो कारखाना भिडियो मा प्रदर्शन गरिएको छ।

Q5: के यो RMU SF6-मुक्त ग्याससँग मिल्दो छ?

A: हो। लुगाओ पावरले N2/SF6 मिक्स (70%/30%) वा C4-FN आधारित ग्यासको साथ कम ग्यास इन्टरलक प्रणाली धातु संलग्न RMU प्रदान गर्दछ। (ग्यास मध्यम र इन्टरलक थ्रेसहोल्डहरू चयन गरिएको इन्सुलेशन प्रणाली अनुसार कन्फिगर गरिएको छ।) प्रत्येक ग्यास प्रकारको लागि इन्टरलक दबाब थ्रेसहोल्डहरू पुन: गणना गरिन्छ।
