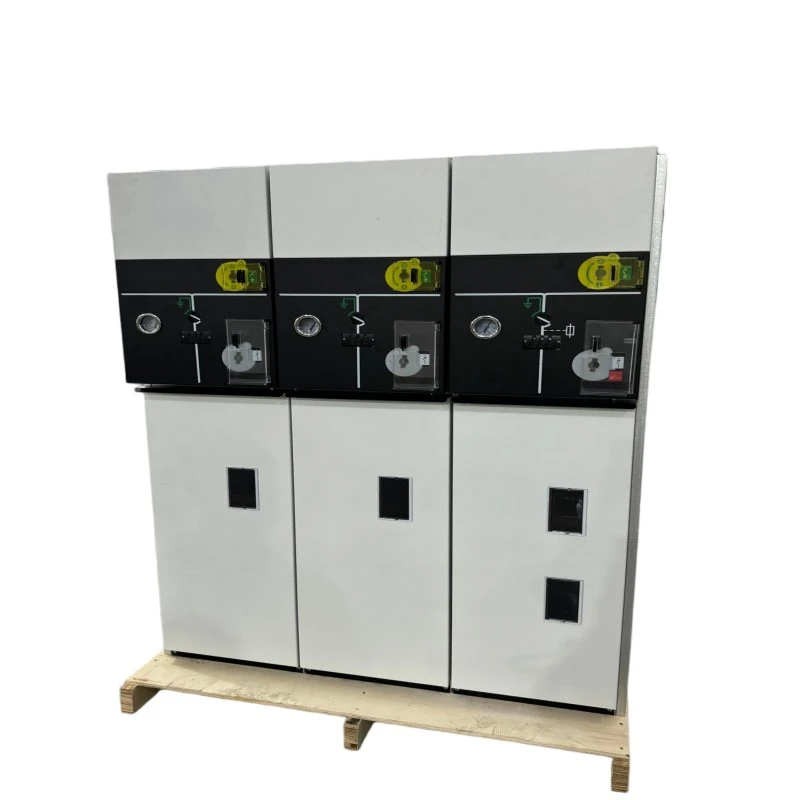

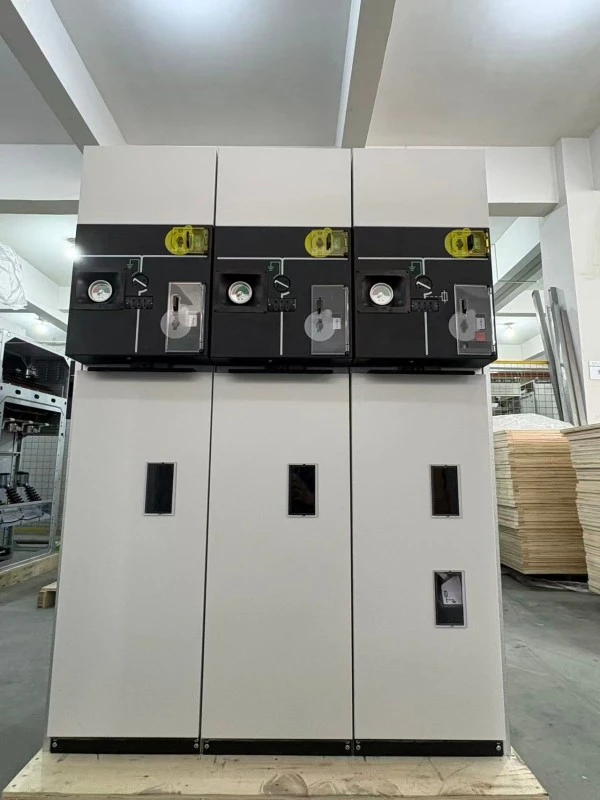

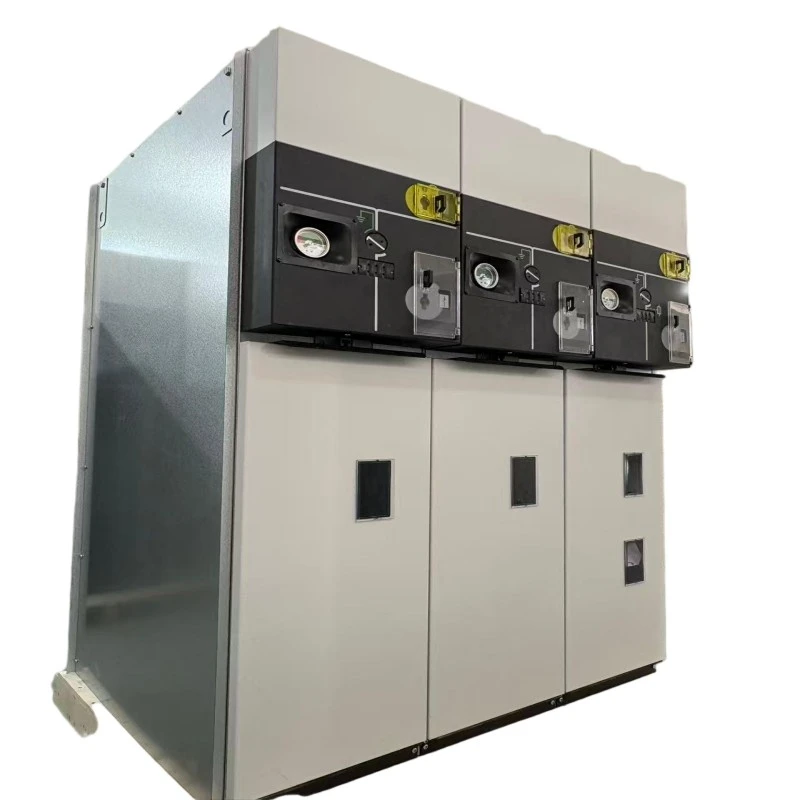

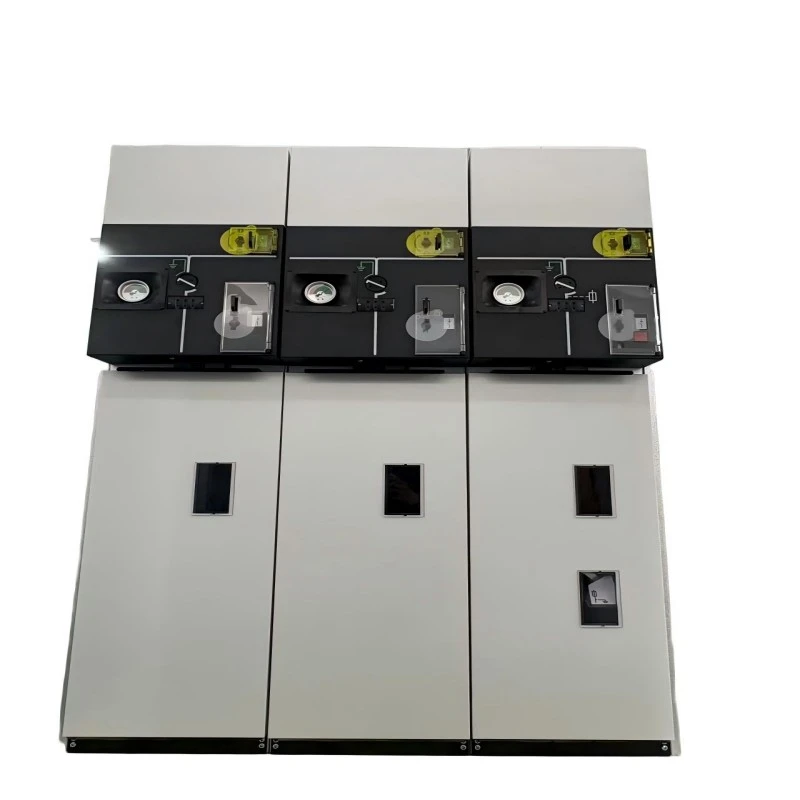

HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य एकाई

"H" - बक्स-प्रकारको घेरा,

"X" - घण्टी नेटवर्क,

"G" - हावा इन्सुलेटेड,

"N" - भित्री

6kV–24kV रिंग मुख्य र रेडियल वितरण प्रणालीहरूको लागि डिजाइन गरिएको HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मेन युनिट मेटल-इनक्लोज्ड स्विचगियर। विपरीतSF6-इन्सुलेटेडRMUs, यो एकाईले हावालाई मुख्य डाइलेक्ट्रिक माध्यमको रूपमा प्रयोग गर्दछ, सबै प्रत्यक्ष भागहरू सील गरिएको, धुलो-सुरक्षित धातु क्याबिनेटमा संलग्न छन्।

यसले के गर्छ?

1. माध्यमिक वितरणमा पावर लूपहरू जडान र अलग गर्दछ

2. लोड-ब्रेक स्विचहरू र फ्यूज संयोजनहरू मार्फत वितरण ट्रान्सफर्मरहरू सुरक्षित गर्दछ

3. सुरक्षित मर्मतका लागि देखिने अलगाव खाली ठाउँहरू प्रदान गर्दछ

4. ग्यास-इन्सुलेटेड स्विचगियरको आर्थिक विकल्पको रूपमा कार्य गर्दछ

HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य एकाइ व्यापक रूपमा अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँSF6 ग्यासप्रतिबन्धित छ, जहाँ बारम्बार देखिने विच्छेदन आवश्यक छ, वा जहाँ बजेट अवरोधहरूले सुरक्षामा सम्झौता नगरी प्रमाणित, सरल प्रविधिलाई समर्थन गर्दछ।

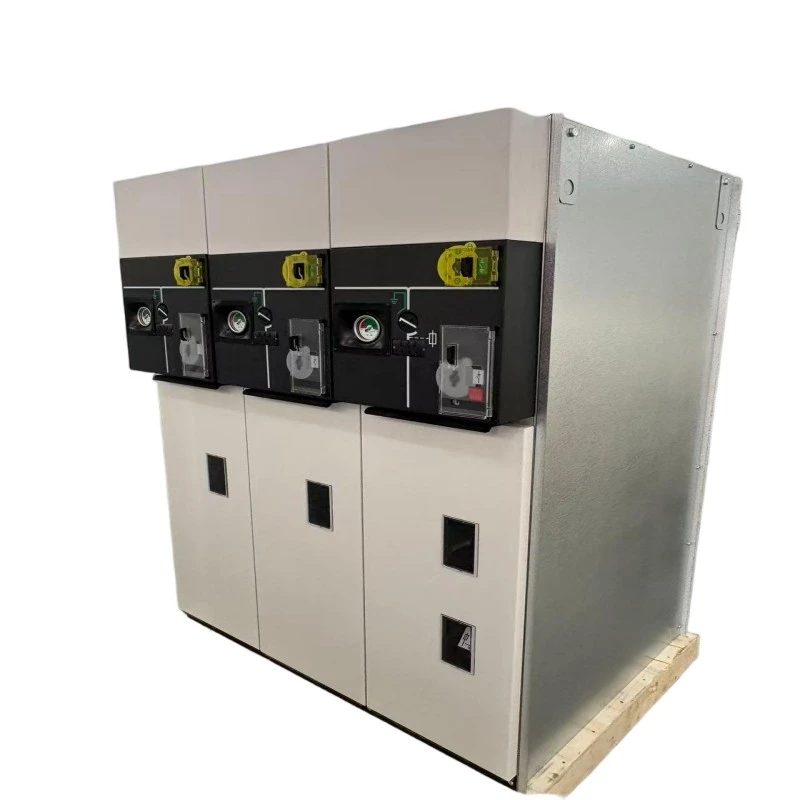

उत्पादन विवरण

हाम्रो HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मेन युनिट अर्को पुस्ताको एयर-इन्सुलेटेड रिंग मुख्य इकाई हो जुन सबस्टेशनहरू, औद्योगिक प्लान्टहरू, व्यावसायिक भवनहरू, र ग्रामीण विद्युत वितरण नेटवर्कहरूमा भित्री स्थापनाको लागि डिजाइन गरिएको हो। मूल्याङ्कन गरिएको भोल्टेज 6kV देखि 24kV सम्मको हुन्छ, मुख्य बसबारहरूको लागि 630A र फ्यूज-सुरक्षित ट्रान्सफर्मर सर्किटहरूको लागि 125A को मूल्याङ्कन गरिएको वर्तमान।

मुख्य प्राविधिक सुविधाहरू:

1. अनुकूलित फेज स्पेसिङ र इन्सुलेटेड बाधाहरूसँग वायु इन्सुलेशन

2. सिल गरिएको घेरा डिजाइन (IP3X वा IP4X) धुलो र मुसाको प्रवेश रोक्न

3. देखिने ब्रेक संग तीन-स्थिति लोड-ब्रेक स्विच (बंद / खुला / अर्थ)

4. ट्रान्सफर्मरहरूको लागि एकीकृत वर्तमान-सीमित फ्यूज सुरक्षा (125A सम्म)

5. फिडर सुरक्षाको लागि वैकल्पिक भ्याकुम सर्किट ब्रेकर मोड्युल

6. मेकानिकल इन्टरलकहरूले गलत कार्यहरू रोक्न

7. स्पष्ट स्थिति संकेत संग अगाडि प्यानल नक्कल बस

HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य एकाईले पारदर्शी, सजिलो-निरीक्षण गर्न डिजाइन प्रदान गर्दछ--- अपरेटरहरूले लोड स्विचको खुला स्थिति दृश्य रूपमा पुष्टि गर्न सक्छन्, मर्मत र लकआउट/ट्यागआउट प्रक्रियाहरूमा उच्च मूल्यवान विशेषता। कुनै विशेष ग्यास ह्यान्डलिंग उपकरण स्थापना वा डिकमिसनको लागि आवश्यक पर्दैन।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

● SF6‑मुक्त र वातावरणमैत्री---इन्सुलेट गर्ने माध्यमको रूपमा हावा मात्र प्रयोग गर्छ, हरितगृह ग्यास उत्सर्जन हुँदैन।

● दृश्यात्मक ब्रेक---लोड-ब्रेक स्विचले स्पष्ट रूपमा देखिने आइसोलेटिंग ग्याप प्रदान गर्दछ, सुरक्षा प्रक्रियाहरू सरल बनाउँछ।

● धुलो र कृन्तकहरू विरुद्ध सिल गरिएको---इन्क्लोजरले IP3X वा IP4X मिल्छ, एयर-इन्सुलेटेड स्विचगियर विफलताको सामान्य कारणहरूलाई रोक्छ।

● कम्प्याक्ट फुटप्रिन्ट---एकाइ चौडाइ सामान्यतया 500---600mm, ठाउँ-प्रतिबन्धित इनडोर सबस्टेशनहरूको लागि उपयुक्त।

● लागत-प्रभावी---SF6 वा ठोस-इन्सुलेटेड RMUs को तुलनामा कम प्रारम्भिक लगानी।

● सरल मर्मत---कुनै ग्यास दबाव निगरानी वा रिफिलिंग आवश्यक छैन; केवल दृश्य निरीक्षण र सम्पर्क सफाई।

● इन्टरलक सुरक्षा---लोड स्विच बन्द हुँदा मेकानिकल इन्टरलकहरूले पृथ्वीको स्विच बन्द गर्नबाट रोक्छ।

आवेदन परिदृश्यहरू

● ग्रामीण र टाउनशिप पावर ग्रिडहरू

● औद्योगिक सुविधाहरू---कारखाना, खानी स्थल, सिमेन्ट प्लान्टहरू (धूलो सुरक्षा सहित)

● वाणिज्य भवनहरू---सपिङ मल, अफिस कम्प्लेक्स, होटलहरू

● सानादेखि मध्यम सबस्टेशनहरू---6kV-24kV वितरण नोडहरू

● नवीकरणीय ऊर्जा---सानो जलविद्युत, बायोमास, र वितरित सौर्य (इनडोर स्थापना)

● रिट्रोफिट परियोजनाहरू---आधुनिक सिल गरिएको इकाइहरूसँग पुरानो एयर-इन्सुलेटेड स्विचगियर प्रतिस्थापन गर्दै

प्रश्नोत्तर

Q1: HXGN एयर-इन्सुलेटेड सिल गरिएको रिङ मेन युनिटले सिमेन्ट प्लान्ट वा ग्रेन साइलोजस्ता धुलोयुक्त वातावरणमा कसरी काम गर्छ?

A: उत्कृष्ट। HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य इकाईले पूर्ण रूपमा सिल गरिएको एन्क्लोजर IP3X लाई मानक (IP4X वैकल्पिक) को रूपमा मूल्याङ्कन गर्दछ, जसको अर्थ 2.5mm वा 1mm भन्दा ठूला धुलो कणहरू प्रवेश गर्न सक्दैनन्। यसले ट्र्याकिङ र फ्ल्याशओभरहरूलाई सामान्यतया खुला-प्रकार एयर-इन्सुलेटेड स्विचगियरमा देख्नबाट रोक्छ। हामी आवधिक बाह्य क्याबिनेट सफाई सहित भारी धुलो क्षेत्रहरूको लागि IP4X संस्करण सिफारिस गर्छौं।

Q2: के हावा इन्सुलेशन उच्च आर्द्रता तटीय क्षेत्रहरूमा भरपर्दो छ?

A: हो, उचित डिजाइन संग। हाम्रो HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य इकाईले हाइड्रोफोबिक इन्सुलेटेड बाधाहरू र क्रीपेज दूरी 240mm (12kV को लागि) र 360mm (24kV को लागि) सम्म विस्तारित प्रयोग गर्दछ। थप रूपमा, सिल गरिएको घेराले आर्द्र हावा परिसंचरणलाई रोक्छ, र वैकल्पिक एन्टी-कन्डेन्सेसन हीटरहरू केबल डिब्बामा स्थापना गर्न सकिन्छ। हामीले ९०%+ वार्षिक आर्द्रताका साथ दक्षिणी तटीय प्रान्तहरूमा सयौं एकाइहरू सफलतापूर्वक तैनाथ गरेका छौं।

Q3: यो उत्पादनले SF6-इन्सुलेटेड RMU सँग कसरी तुलना गर्छ?

A: SF6 RMU धेरै कम्प्याक्ट र पूर्ण रूपमा बन्द छन् तर ग्यास ह्यान्डलिङ आवश्यक छ र उच्च अग्रिम लागत छ। HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य इकाई ठूलो छ तर प्रस्तावहरू:

● कम प्रारम्भिक खरिद मूल्य (सामान्यतया तुलनात्मक SF6-इन्सुलेटेड समाधानहरू भन्दा कम प्रारम्भिक लगानी प्रदान गर्दछ, कन्फिगरेसन र परियोजना आवश्यकताहरूमा निर्भर गर्दछ।)

● ग्यास चुहावटको चिन्ता छैन

● सुरक्षित मर्मतका लागि दृश्यात्मक विच्छेदन

● सजिलो डिकमिसन र डिस्पोजल

कम जीवनचक्र लागत र चरम ठाउँ बाधा बिना वातावरणीय प्रभावलाई प्राथमिकता दिने ग्राहकहरूका लागि, HXGN एक आदर्श विकल्प हो।

Q4: तपाईको HXGN RMU सँग कस्ता फ्यूजहरू उपयुक्त छन्?

A: हाम्रो फ्यूज डिब्बाले मानक DIN 43625 वा BS 2692 उच्च-भोल्टेज वर्तमान-सीमित फ्यूजहरू स्वीकार गर्दछ। हामी तपाईंको ट्रान्सफर्मर सुरक्षा आवश्यकताहरू (सामान्यतया 6.3A देखि 125A) सँग मिल्ने फ्यूजहरू आपूर्ति गर्न सक्छौं। फ्यूज स्ट्राइकिङ पिन अपरेशन एकल-फेज गल्ती सुरक्षाको लागि तीन-स्थिति स्विचमा मेकानिकली रूपमा लिङ्क गरिएको छ।

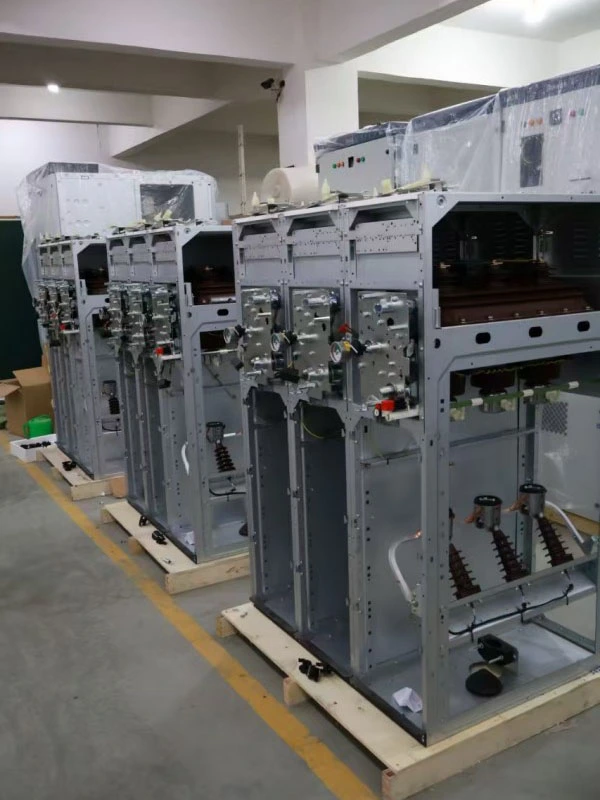

उत्पादन विवरण

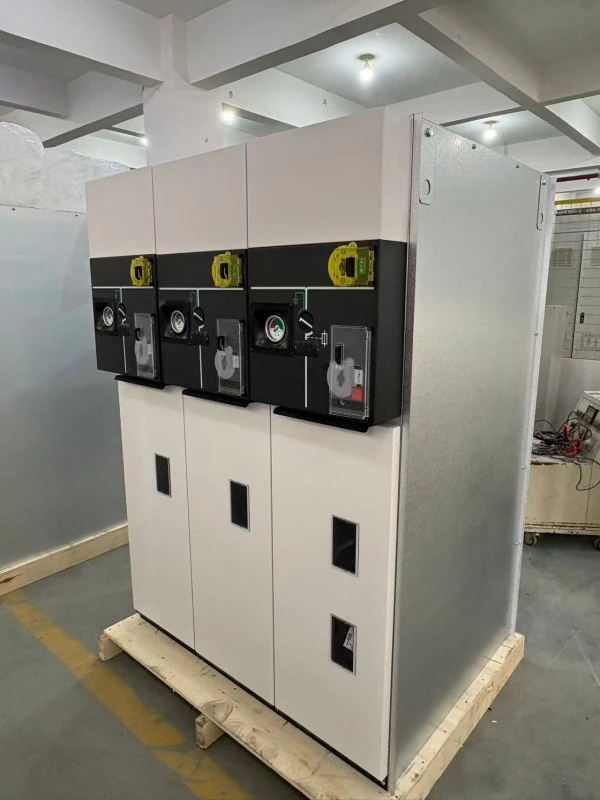

घेरा र सील

HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य एकाईले 2.0mm मोटो कोल्ड-रोल्ड स्टील वा वैकल्पिक स्टेनलेस स्टीलको घेरा, इलेक्ट्रोस्टेटिक पाउडर कोटिंग (न्यूनतम 80μm मोटाई, RAL 7035 हल्का खैरो) संग समाप्त भएको सुविधा दिन्छ। कोटिंगले 500-घण्टा नुन स्प्रे परीक्षण पास गर्दछ। IP3X सुरक्षा सुनिश्चित गर्दै, सबै ढोका र प्यानलहरूमा polyurethane फोम gaskets मार्फत सील प्राप्त गरिन्छ। केबल डिब्बाहरू चाप प्रसार रोक्नको लागि मुख्य स्विच डिब्बाबाट अलग रूपमा सिल गरिएको छ।

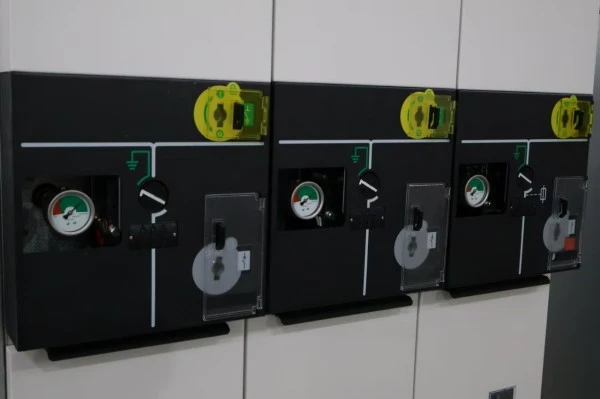

लोड ब्रेक स्विच डिजाइन

थ्री-पोजिसन लोड-ब्रेक स्विच स्व-सफाई गर्ने चाँदी-प्लेट गरिएको सम्पर्कहरूको साथ घुमाउने ब्लेड प्रकार हो। चाप निभाउने चेम्बरले इन्सुलेटेड आर्क चुटहरूसँग मिलेर चुम्बकीय ब्लो-आउट सिद्धान्त प्रयोग गर्दछ, जसले 630A लोड करन्टको अवरोधलाई सक्षम पार्छ र केबल चार्जिङ करन्टहरू (१०A सम्म) बनाउँछ/ब्रेक गर्छ। स्विचमा दुई दृश्यात्मक ब्रेक पोजिसनहरू छन् (खुला र अर्थ गरिएको) र एउटा बन्द स्थिति - सबै स्पष्ट रूपमा अगाडिको नक्कल प्यानलमा संकेत गरिएको छ।

फ्यूज-संयोजन एकाइ

ट्रान्सफर्मर सुरक्षाको लागि, हाम्रो HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मुख्य इकाईले स्ट्राइकर-संचालित ट्रिप मेकानिज्मसँग फ्यूज कम्पार्टमेन्टलाई एकीकृत गर्दछ। जब एक चरण फ्यूज सञ्चालन हुन्छ, स्ट्राइकरले एकल-चरण सञ्चालनलाई रोक्दै, सबै तीन चरणहरू खोल्न लोड-ब्रेक स्विच ट्रिगर गर्दछ। फ्युज कम्पार्टमेन्ट अर्थिङ स्विचसँग इन्टरलक गरिएको छ — लोड स्विच खुला हुँदा र अर्थ स्विच बन्द हुँदा मात्र डिब्बा खोल्न सकिन्छ।

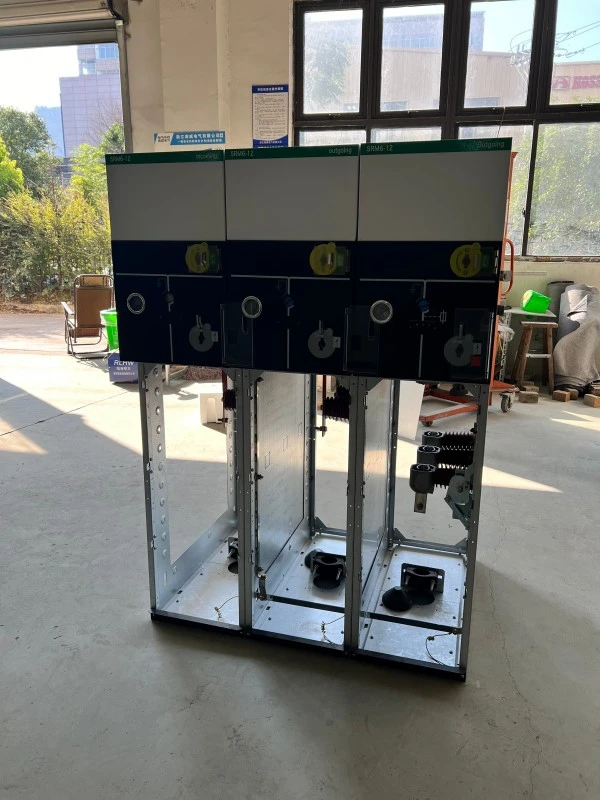

इन्सुलेशन प्रणाली

सबै बसबारहरू र जडानहरू तातो-सङ्क्रमण ट्युबिङ (क्रिपेज-परिष्कृत प्रकार) वा इपोक्सी पाउडर कोटिंगद्वारा इन्सुलेट गरिएका छन्। चरण बाधाहरू DMC (आटा मोल्डिंग कम्पाउन्ड) वा SMC (पाना मोल्डिंग कम्पाउन्ड) बाट बनेका छन् चाप प्रतिरोधको साथ IEC 60243 अनुसार कक्षा 1 मूल्याङ्कन गरिएको छ। न्यूनतम हावा क्लियरेन्स हो:

● 12kV: चरणहरू बीच 125mm, पृथ्वीमा 100mm

● 24kV: चरणहरू बीच 220mm, पृथ्वीमा 180mm

गुणस्तर र परीक्षण आश्वासन

प्रत्येक HXGN एयर-इन्सुलेटेड सिल गरिएको रिंग मेन युनिटले डेलिभरी अघि नियमित परीक्षणहरू पार गर्छ:

● मुख्य सर्किट प्रतिरोध मापन (माइक्रो-ओममिटर)

● पावर फ्रिक्वेन्सी प्रतिरोधी भोल्टेज (१२ केभीको लागि ४२ केभी/१ मिनेट, २४ केभीको लागि ६५ केभी/१ मिनेट)

● प्रेरित भोल्टेज प्रतिरोध परीक्षण

● मेकानिकल सञ्चालन परीक्षण (प्रत्येक स्विचको लागि 200 चक्र)

● सहायक सर्किट इन्सुलेशन परीक्षण (2kV/1 मिनेट)

● संलग्न सुरक्षा प्रमाणिकरण (IP3X वा IP4X प्रोब परीक्षण)

● आंशिक डिस्चार्ज मापन (<20pC 1.5× रेटेड भोल्टेजमा)

बिक्री पछि सेवा प्रतिबद्धता

वारेन्टी अवधि: ढुवानी मिति देखि 12 महिना (भुक्तानी सेवा अनुबंध संग 24 वा 36 महिना सम्म विस्तार गर्न सकिन्छ)

प्राविधिक समर्थन: जीवनभर नि: शुल्क प्राविधिक परामर्श; सूचनाको 1 घण्टा भित्र प्रतिक्रिया
