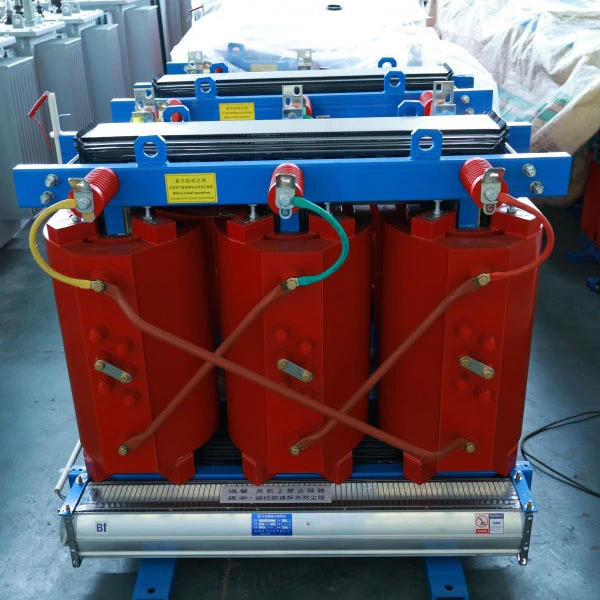

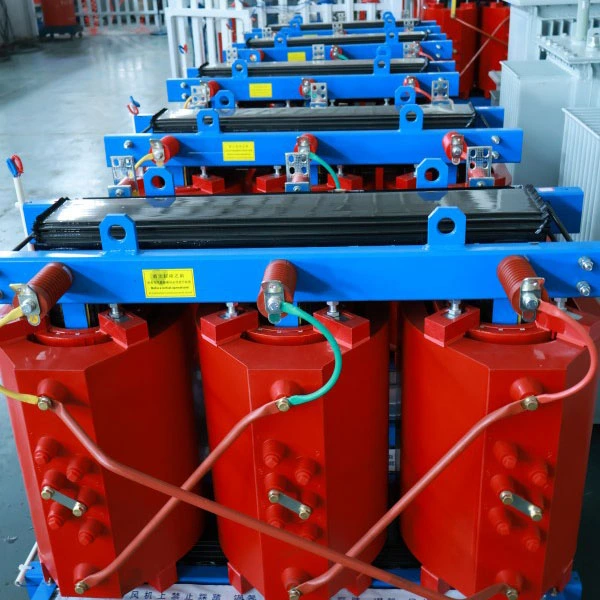

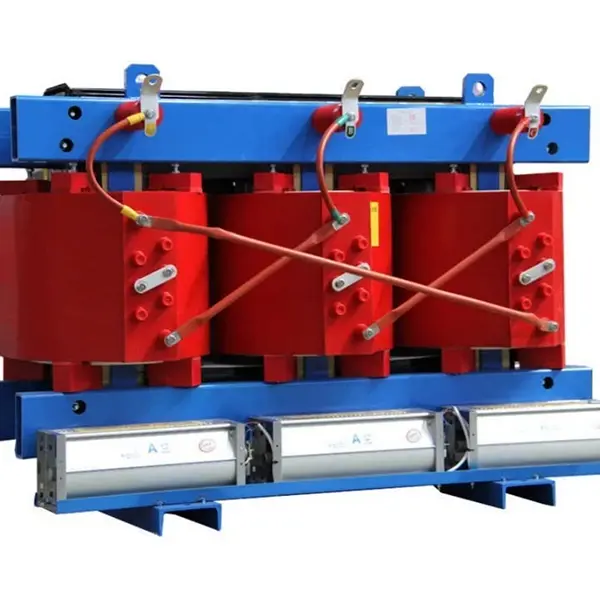

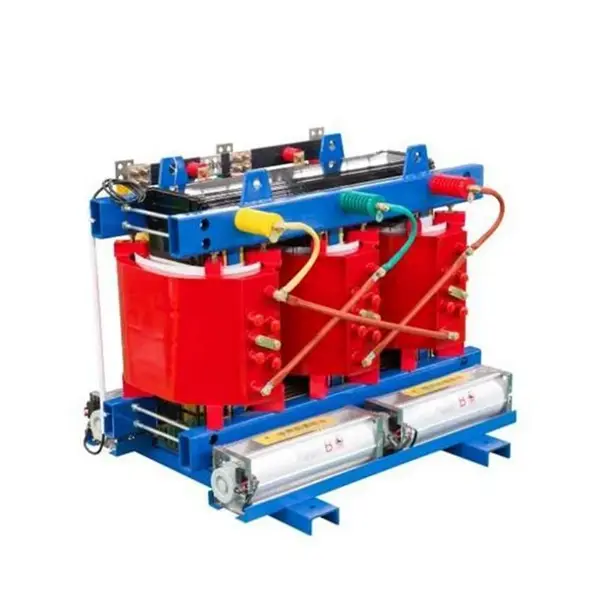

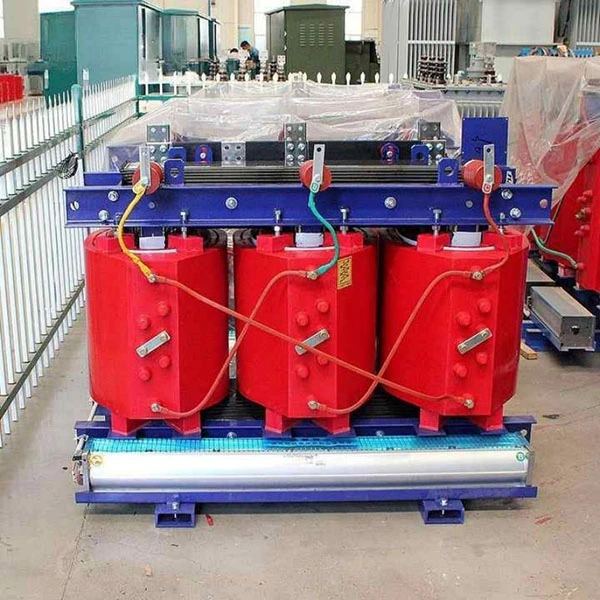

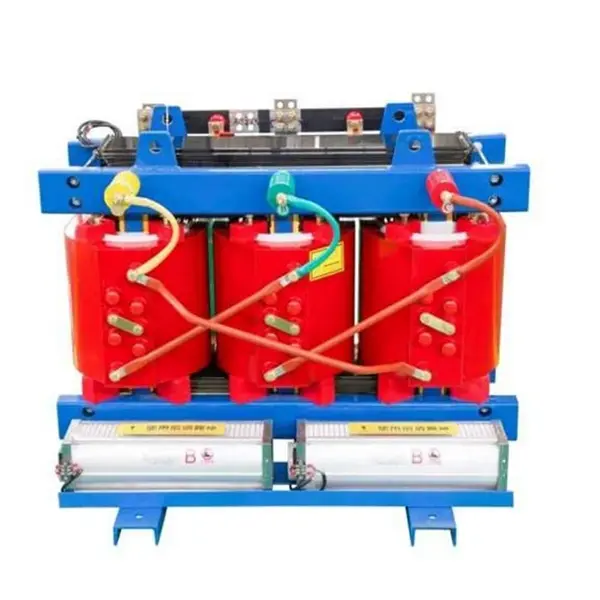

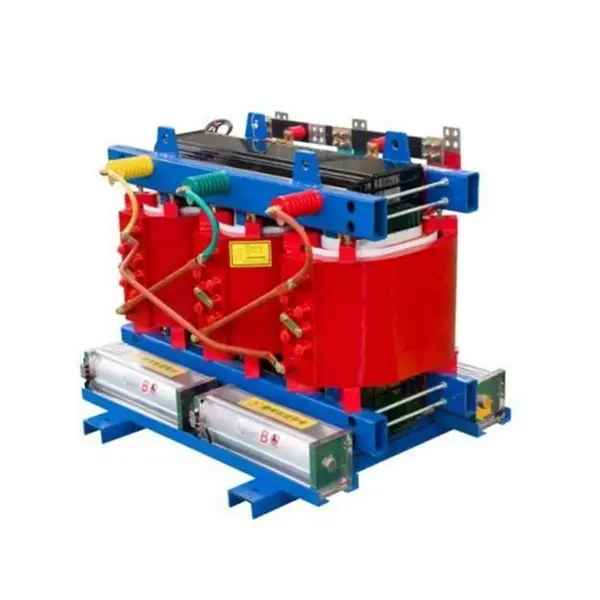

SCB13 800kva Epoxy राल कास्ट पावर ट्रान्सफर्मर

यो उपकरण के हो?

SCB13-800kVA इपोक्सी राल कास्ट पावर ट्रान्सफर्मर एक तीन-चरण पावर ट्रान्सफर्मर हो जुन भ्याकुम इपोक्सी राल कास्टिंग प्रक्रिया प्रयोग गरेर निर्मित हुन्छ। यो सुक्खा-प्रकार ट्रान्सफर्मरहरूको ऊर्जा-कुशल परिवारसँग सम्बन्धित छ।

मोडेल कोड ब्रेकडाउन:

● S - तीन चरण

● C - कास्ट राल (Epoxy)

● B - कम भोल्टेज पन्नी घुमाउने

● 13 - प्रदर्शन श्रृंखला कोड, ऊर्जा दक्षता स्तर प्रतिनिधित्व

यसले के गर्छ?

यस उपकरणको मुख्य कार्य भनेको उच्च भोल्टेज (10kV वा 35kV) लाई कम भोल्टेज (400V/380V) मा स्टेप डाउन गर्नु हो, विभिन्न विद्युतीय भारहरूलाई सुरक्षित र स्थिर शक्ति प्रदान गर्नु हो। परम्परागत तेलले भरिएको ट्रान्सफर्मरको विपरीत, यसले चिसोको लागि इन्सुलेट तेल प्रयोग गर्दैन। यसको सट्टा, यो प्राकृतिक हावा कूलिंग संग संयुक्त epoxy ठोस इन्सुलेशन प्रयोग गरेर सञ्चालन गर्दछ।

उत्पादन विवरण

SCB13-800kVA Epoxy राल कास्ट पावर ट्रान्सफर्मर एक उच्च दक्षता हो,तीन-चरण ड्राई-प्रकार ट्रान्सफर्मरआधुनिक पावर वितरणको लागि डिजाइन गरिएको। यसले इपोक्सी रेसिन भ्याकुम कास्टिङ, कम भोल्टेज पन्नी विन्डिङहरू, र GB 20052-2020 स्तर 2 ऊर्जा दक्षता मापदण्डहरू पूरा गर्दछ (स्तर 1 नजिक)। ऊर्जा बचत, आगो सुरक्षा, र विश्वसनीयता माग गर्ने अनुप्रयोगहरूको लागि आदर्श।

10kV/0.4kV को मानक भोल्टेज अनुपातको साथ 800kVA मा मूल्याङ्कन गरियो (6kV, 20kV, वा 35kV मा अनुकूलन गर्न मिल्ने)। तेल-रहित इपोक्सी ठोस इन्सुलेशनले चुहावट, आगो, र विस्फोट जोखिमहरू हटाउँछ, यसलाई अग्लो भवनहरू, सबवेहरू, अस्पतालहरू, डाटा केन्द्रहरू, र रासायनिक प्लान्टहरूको लागि उपयुक्त बनाउँछ।

मुख्य विद्युतीय कार्यसम्पादन: नो-लोड हानि ≤1090W, लोड हानि (120°C) ≤6260W, सर्ट-सर्किट प्रतिबाधा 6% (समायोज्य 4%-10%), आंशिक डिस्चार्ज ≤5pC, र 1 मिटरमा आवाज ≤55dB।

एक बुद्धिमान तापमान नियन्त्रण प्रणाली (PT100 सेन्सरहरू, अटो फ्यान सुरु/स्टप, ओभरहेट अलार्म र ट्रिप) र BA प्रणाली एकीकरणको लागि RS485 संचारसँग सुसज्जित। VPI कास्टिङ प्रक्रियाले नमी-प्रूफ, ज्वाला-रिटार्डन्ट एन्केप्सुलेशन सुनिश्चित गर्दछ। कोरले स्टेप-ल्याप जोइन्टहरूसँग उच्च पारगम्यता सिलिकन स्टील प्रयोग गर्दछ। मानक सुरक्षा IP20 (IP23 वैकल्पिक)।

30-वर्षको डिजाइन जीवन र न्यूनतम मर्मतसम्भारको साथ, SCB13-800kVA नयाँ वा अपग्रेड गरिएको वितरण प्रणालीहरूको लागि भरपर्दो, आर्थिक विकल्प हो।

उत्पादन आवेदन

सामान्य अनुप्रयोगहरू:

अग्लो भवनहरू, वाणिज्य परिसरहरू, अस्पतालहरू, डाटा सेन्टरहरू, सबवे स्टेशनहरू, एयरपोर्टहरू, रासायनिक प्लान्टहरू, नवीकरणीय ऊर्जा स्टेशनहरू, र कुनै पनि स्थान जहाँ अग्नि सुरक्षा महत्त्वपूर्ण आवश्यकता हो।

उत्पादन सुविधा

उच्च दक्षता र ऊर्जा बचत - कम परिचालन लागत

SCB11 श्रृंखलाको तुलनामा नो-लोड घाटा २०% -३७% ले घट्यो; लोड घाटा १५%-३०% ले घट्यो

सामान्य 800kVA नो-लोड हानि ≤ 1090W, लोड हानि (120°C मा) ≤ 6260W

GB 20052-2020 स्तर 2 ऊर्जा दक्षता मापदण्डहरू पूरा गर्दछ; केही प्यारामिटरहरू स्तर 1 पुग्छन्

आर्थिक लाभ गणना:

मानक SCB11 ट्रान्सफर्मरको तुलनामा प्रति वर्ष 8,000 सञ्चालन घण्टामा $0.11/kWh मा आधारित, वार्षिक बिजुली बचत लगभग $2,000-$2,700 छ। मूल्य भिन्नता करिब 3 वर्षमा फिर्ता हुन्छ।

सुरक्षा र विश्वसनीयता - शून्य जोखिम संग फायरप्रूफ र विस्फोट-प्रूफ

मुख्य फाइदाहरू:

आत्म-निभाउने: इपोक्सी राल इग्निशन पोइन्ट > 300 डिग्री सेल्सियस; ज्वाला फैलिदैन, र तापको स्रोत हटाउँदा आफैं निभ्छ

तेल-मुक्त डिजाइन: तेल चुहावट, आगो, र विस्फोट जोखिमहरू पूर्ण रूपमा हटाउँछ; तेल कन्टेनर पिट को आवश्यकता छैन

उच्च सर्ट-सर्किट प्रतिरोध क्षमता: भ्याकुम कास्टिङद्वारा बनाइएको उच्च-शक्तिको फाइबरग्लास-प्रबलित संरचनाले सर्ट-सर्किट प्रतिरोध क्षमता 30% भन्दा बढी बढाउँछ।

अत्यन्त कम आंशिक डिस्चार्ज: आंशिक डिस्चार्ज 5pC भन्दा कम नियन्त्रण गर्न सकिन्छ, उल्लेखनीय रूपमा इन्सुलेशन उमेर ढिलो गर्दै

वास्तविक ग्राहक सरोकारहरूलाई सम्बोधन गर्दै:

प्रश्न: अग्लो भवनको तहखानेमा ट्रान्सफर्मर जडान गर्दा, आगो निरीक्षणले सबैभन्दा बढी केमा ध्यान दिन्छ?

A: फायर अधिकारीहरू मुख्य रूपमा "आगो फैलाउने जोखिम" र "विषाक्त धुवाँ उत्सर्जन" मा केन्द्रित छन्। हाम्रो SCB13 ले epoxy resin casting को प्रयोग गर्दछ, जुन स्वाभाविक रूपमा ज्वाला-प्रतिरोधी हो र जलाउँदा हलोजनेटेड विषाक्त ग्यासहरू उत्पादन गर्दैन (GB/T 1094.11-2022 सँग अनुरूप)। यो एक प्रमुख फाइदा हो कि तेल भरिएको ट्रान्सफर्मरहरू मिलाउन सक्दैनन्। पहिलो र दोस्रो-स्तरका शहरहरूमा धेरै व्यावसायिक परिसरहरू र अस्पताल परियोजनाहरूले यस सुविधाको कारणले गर्दा कडा आगो सुरक्षा समीक्षाहरू पारित गरेका छन्।

Q: सुख्खा-प्रकारका ट्रान्सफर्मरहरू आर्द्रताप्रति संवेदनशील हुन्छन्। के तिनीहरूले दक्षिणी क्षेत्रहरूमा वर्षाको मौसममा काम गर्न सक्छन्?

A: परम्परागत ड्राई-टाइप ट्रान्सफर्मरहरू वास्तवमा आर्द्रताको लागि संवेदनशील हुन्छन्, तर हाम्रो SCB13 ले भ्याकुम कास्टिङ प्रक्रिया प्रयोग गर्दछ जहाँ इपोक्सी रालले विन्डिङहरूलाई पूर्ण रूपमा समेट्छ, सिल गरिएको इन्सुलेशन तह बनाउँछ। कोर र क्ल्याम्पिङ हार्डवेयरले 100% सापेक्षिक आर्द्रता वातावरणमा सामान्य सञ्चालनलाई अनुमति दिँदै विशेष एन्टी-क्रोसन उपचारबाट गुज्रिन्छ। बन्द पछि पुन: सुरु गर्नु अघि कुनै सुख्खा उपचार आवश्यक छैन।

स्मार्ट निगरानी - एक नजर मा तापमान

मानक बुद्धिमान तापमान नियन्त्रण प्रणाली:

वास्तविक-समय तापमान निगरानीको लागि प्रत्येक चरण घुमाउरोमा पूर्व-इम्बेडेड PT100 प्लेटिनम प्रतिरोध सेन्सरहरू

नियन्त्रकले चक्रीय रूपमा तीन-चरण घुमाउरो तापमानहरू प्रदर्शन गर्दछ - पढ्न सजिलो

तल माउन्ट गरिएका कुलिङ फ्यानहरू स्वतः सुरु/रोक्छ (>100°C मा सुरु हुन्छ, <80°C मा रोकिन्छ)

अत्यधिक तापक्रम अलार्म (समायोज्य सेटपोइन्ट) र अधिक तापक्रम यात्रा सुरक्षा प्रदान गर्दछ

कम शोर सञ्चालन - शान्त र गैर-विघटनकारी

मापन डाटा:

800kVA र तलको लागि, ध्वनि स्तर ≤ 55dB उपकरणबाट 1 मिटर मापन गरियो

45° पूर्ण स्टेप गरिएको ल्याप कोर जोइन्ट टेक्नोलोजी + भाइब्रेसन ड्याम्पिङ प्याडले आवाजलाई 5-8dB ले घटाउन सक्छ

बलियो ओभरलोड क्षमता - भरपर्दो जब यो सबैभन्दा महत्त्वपूर्ण छ

ओभरलोड क्षमता प्यारामिटरहरू:

प्राकृतिक शीतलन (AN) - 100% लोडमा लगातार काम गर्न सक्छ

फोर्स्ड एयर कूलिंग (AF) - क्षमता 40-50% ले वृद्धि गर्न सकिन्छ

2 घण्टाको लागि 150% मूल्याङ्कन लोड सामना गर्न सक्छ

आवेदन परिदृश्य:

ग्रीष्मकालीन उच्चतम माग अवधि, महत्वपूर्ण घटना विद्युत सुरक्षा, एक ट्रान्सफर्मर असफल हुँदा अस्थायी लोड साझेदारी - यी "महत्वपूर्ण क्षणहरूमा," SCB13 को ओभरलोड क्षमताले विद्युत आपूर्ति निरन्तरता सुनिश्चित गर्दछ।

मर्मत-मुक्त - प्रयासरहित र चिन्ता-मुक्त

मर्मतका फाइदाहरू:

तेल-मुक्त - आवधिक तेल फिल्टरेशन वा तेल क्रोमेटोग्राफी परीक्षणको लागि आवश्यक पर्दैन

चिकनी घुमाउरो सतह - धुलो सजिलै जम्मा हुँदैन

कुनै चल्ने भागहरू - अत्यन्त कम विफलता दर

दैनिक मर्मतका लागि मात्र तापक्रम प्रदर्शन जाँच गर्न र शीतल हावा नलिकाहरू सफा गर्न आवश्यक छ

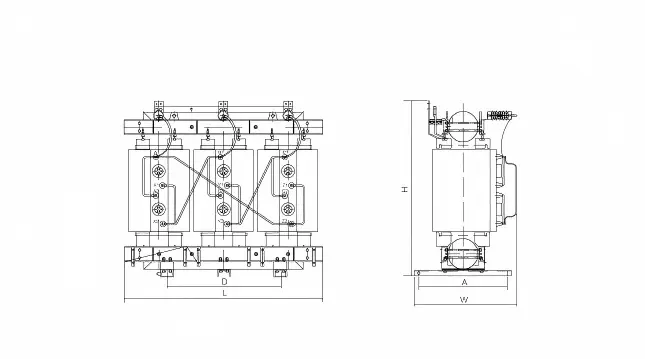

उत्पादन प्यारामिटर (विशिष्टता)

बिक्री पछि सेवा प्रतिबद्धता

वारेन्टी अवधि: ढुवानीको मितिबाट १२ महिना (भुक्तानी सेवा सम्झौताको साथ 36 वा 60 महिनासम्म विस्तार गर्न सकिने)

प्राविधिक समर्थन: जीवनभर नि: शुल्क प्राविधिक परामर्श; चयन चरणको समयमा लोड गणना र समाधान अनुकूलन

क्षेत्र सेवा: स्थापना मार्गदर्शन, कमीशन सहयोग, त्रुटि ह्यान्डलिङ (वारेन्टीको समयमा नि: शुल्क, वारेन्टी पछि लागतमा आधारित)

स्पेयर पार्ट्स आपूर्ति: तापक्रम नियन्त्रकहरू, फ्यानहरू, सेन्सरहरू, र अन्य सामान्य भागहरू स्टकमा राखिएका छन्; कुरियर मार्फत अर्को दिन डेलिभरी
