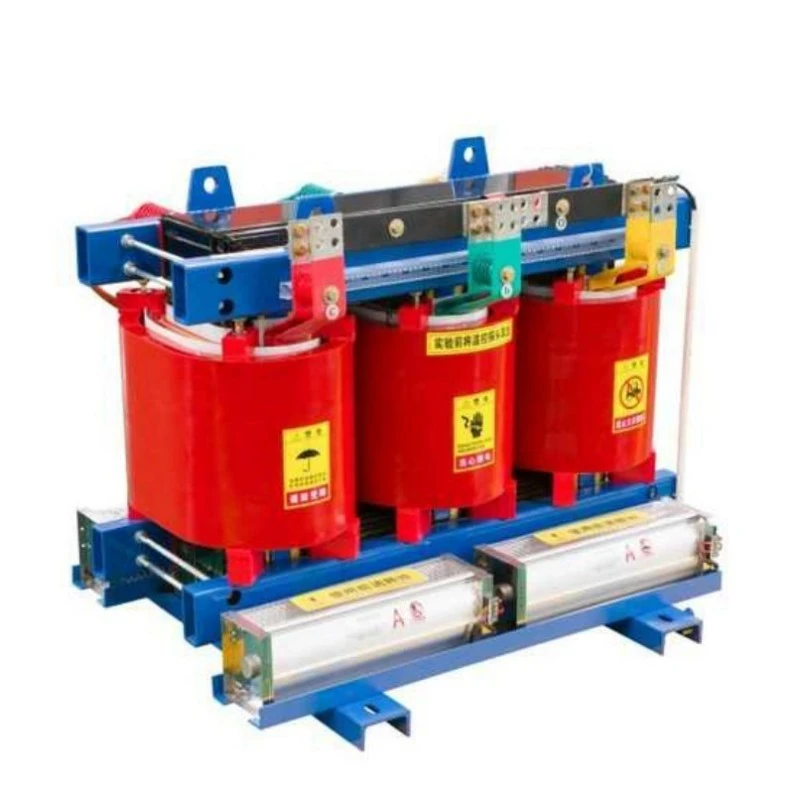

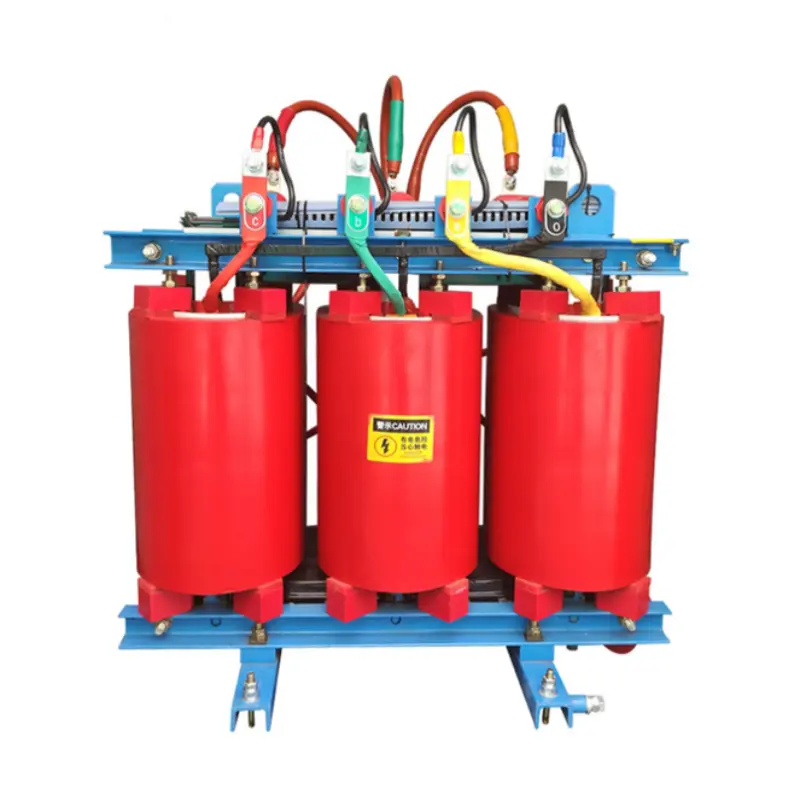

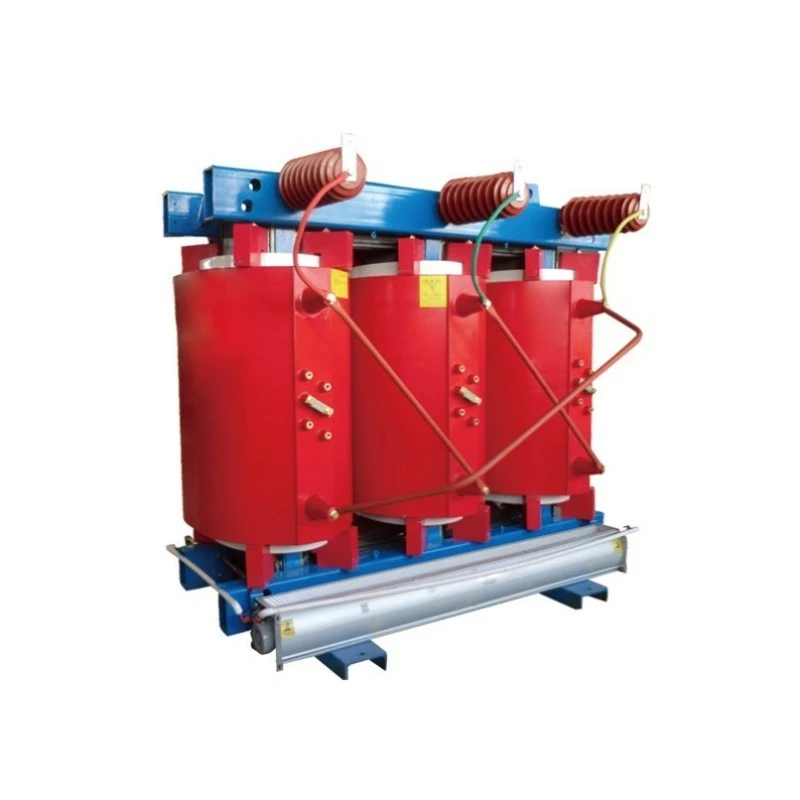

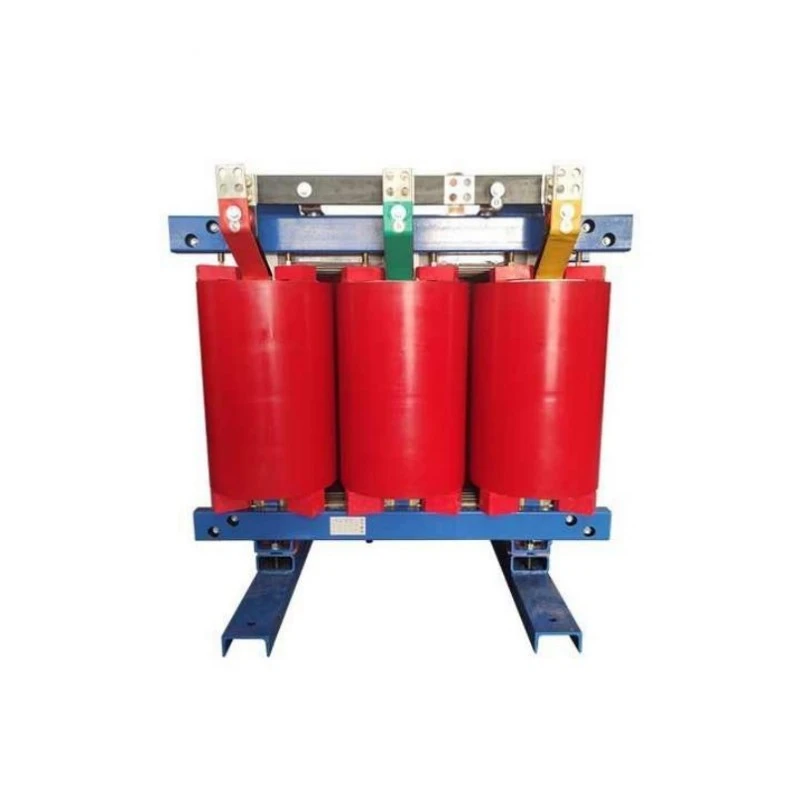

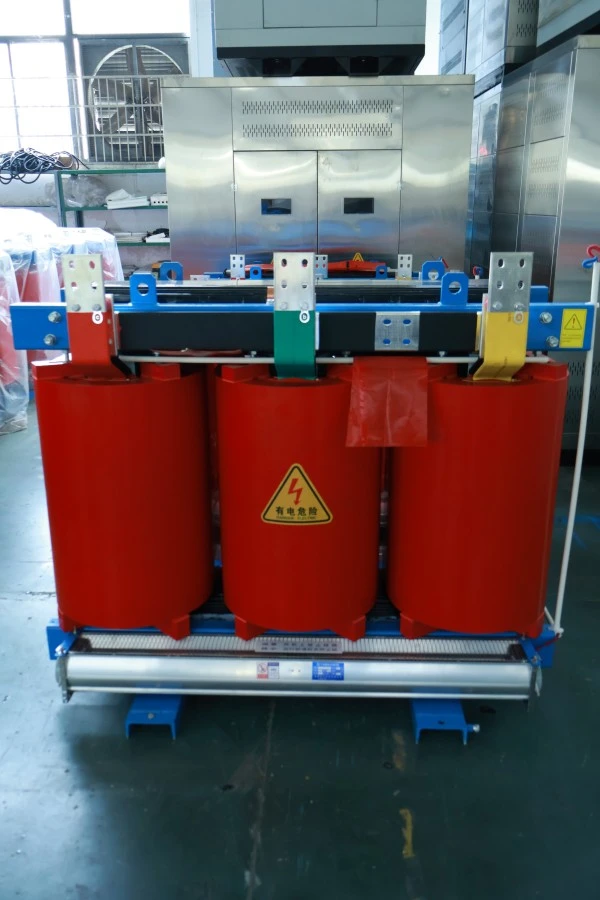

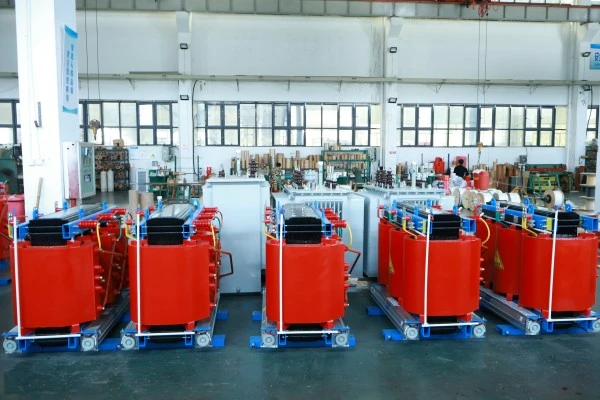

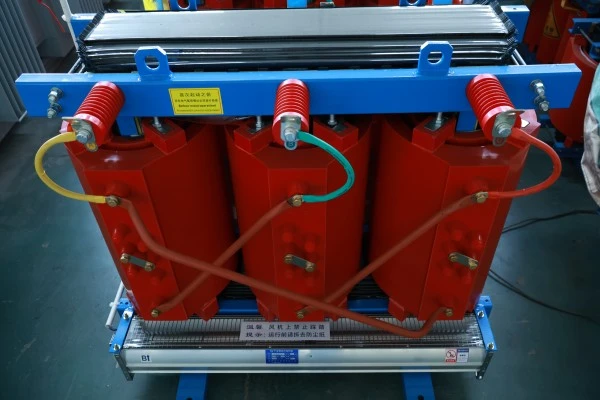

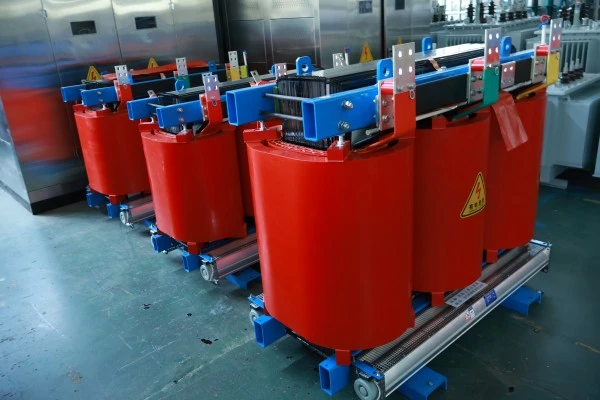

SCB13 कपर वाइन्डिङ ड्राई टाइप पावर ट्रान्सफर्मर

यो के हो?

SCB13 श्रृंखला तीन-चरण, राल-कास्ट इन्सुलेटेड, तामा-घाउ होड्राई-प्रकार पावर ट्रान्सफर्मर। पदनाममा, "SC" ले कास्ट रेजिन (epoxy resin vacuum cast) को लागि खडा हुन्छ, "B" ले पन्नी घुमाउरो संकेत गर्दछ, र "13" ले कार्यसम्पादन स्तरलाई प्रतिनिधित्व गर्दछ, यसको अर्थ नोक्सान मानहरूले राष्ट्रिय मानक GB 20052-2020 को स्तर 1 ऊर्जा दक्षता आवश्यकताहरू पूरा गर्दछ। मुख्य प्रवाहकीय सामग्री उच्च-शुद्धता अक्सिजन-रहित तामा हो, एल्युमिनियम वा तामा-लेड एल्युमिनियम होइन।

यसले के गर्छ?

1. भोल्टेज रूपान्तरण: उच्च भोल्टेज (10kV, 35kV) लाई कम भोल्टेज (400V, 690V) मा रूपान्तरण गर्दछ वा विभिन्न उपकरणहरूको भोल्टेज आवश्यकताहरू पूरा गर्दै आवश्यकता अनुसार स्टेप अप गर्छ।

2. पावर वितरण: वितरण प्रणालीको मुख्य यन्त्रको रूपमा, यसले सुरक्षित रूपमा धेरै भारहरू जस्तै औद्योगिक प्लान्टहरू, कमर्शियल कम्प्लेक्सहरू, अग्लो भवनहरू, र पवन फार्महरूमा शक्ति प्रदान गर्दछ।

3. सुरक्षित बिजुली आपूर्ति: यसको गैर-ज्वलनशील इपोक्सी राल ठोस इन्सुलेशनको कारणले, यसले आन्तरिक गल्तीहरूको अवस्थामा पनि तेल स्प्रे वा आगो समात्दैन, यसलाई विशेष गरी इनडोर स्थापनाहरू वा कडा आगो सुरक्षा आवश्यकताहरू भएका स्थानहरूको लागि उपयुक्त बनाउँदछ।

4. शान्त सञ्चालन: सञ्चालनको आवाज परम्परागत तेलले डुबेको ट्रान्सफर्मरहरूको तुलनामा उल्लेखनीय रूपमा कम छ, जसले यसलाई आवासीय क्षेत्रहरू, अस्पतालहरू, कार्यालय भवनहरू, र अन्य आवाज-संवेदनशील वातावरणहरूको लागि उपयुक्त बनाउँछ।

छोटकरीमा भन्नुपर्दा, SCB13 Copper Winding Dry Type Power Transformer उच्च ऊर्जा दक्षता, सबै तामाको कोर, कम आवाज र ज्वाला-प्रतिरोधी सुरक्षालाई एकीकृत गर्ने आधुनिक पावर वितरण कोर यन्त्र हो।

उत्पादन लाभहरू

सामान्य ड्राई-प्रकार ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले पाँच मुख्य फाइदाहरू प्रदान गर्दछ:

सबै तामा विन्डिंग, उत्कृष्ट चालकता:सबै उच्च र कम भोल्टेज विन्डिङहरू अक्सिजन-रहित तामाको डण्डी-तालिका तामाको तामाको तार वा तामाको पन्नी प्रयोग गरेर घाउ हुन्छन्। तामाको प्रतिरोधात्मकता (लगभग ०.०१७२ Ω·mm²/m) एल्युमिनियमको (लगभग ०.०२८३ Ω·mm²/m) भन्दा धेरै कम छ। त्यसकारण, एउटै क्रस-सेक्शनको तामा विन्डिङहरूमा कम प्रतिरोध, कम ताप उत्पादन, र उच्च शक्ति रूपान्तरण दक्षता छ। दीर्घकालीन सञ्चालनमा बचत हुने बिजुलीको लागत प्रारम्भिक लगानी भिन्नताभन्दा धेरै छ।

स्तर १ ऊर्जा दक्षता, राष्ट्रिय दोहोरो-कार्बन रणनीति अनुरूप:SCB13 घाटा स्तर कडाईका साथ राष्ट्रिय स्तर 1 ऊर्जा दक्षता मापदण्डहरू पूरा गर्न डिजाइन गरिएको छ। नो-लोड घाटा SCB12 भन्दा लगभग 10% कम छ, र लोड घाटा 5% भन्दा कम छ। प्रति वर्ष 8,000 घण्टा चल्ने 1000kVA ट्रान्सफर्मरको लागि, यसले 3-5 वर्ष भित्र मानक ट्रान्सफर्मरहरूको तुलनामा मूल्य भिन्नता पुन: प्राप्ति गर्दै, बिजुली लागतमा वार्षिक १०,००० युआनभन्दा बढी बचत गर्छ।

Epoxy राल भ्याकुम कास्टिंग, भरपर्दो इन्सुलेशन:वायुका बुलबुलेहरू पूर्ण रूपमा हटाएर भ्याकुम अन्तर्गत आयातित हन्ट्सम्यान (वा समकक्ष गुणस्तर) इपोक्सी रालद्वारा विन्डिङहरू कास्ट र निको हुन्छन्। निको भएको इन्सुलेशन तहमा उच्च मेकानिकल बल, थर्मल झटका प्रतिरोध, क्र्याक प्रतिरोध, र ओसिलो/फोहोर सुरक्षा छ। आंशिक डिस्चार्ज 5pC भन्दा कम नियन्त्रित छ, राष्ट्रिय मापदण्ड भन्दा धेरै उच्च।

बलियो ओभरलोड क्षमता, उतार-चढ़ाव लोडहरूमा अनुकूलन:प्राकृतिक शीतलन अन्तर्गत, यसले 10% ओभरलोडमा लामो समयसम्म सञ्चालन गर्न सक्छ; जबर्जस्ती हावा कूलिङ (फ्यानहरू स्थापना गरिएको) संग, उत्पादन क्षमता मूल्याङ्कन गरिएको मूल्यको 120% भन्दा बढि बढ्न सक्छ। मौसमी लोड शिखरहरूका लागि (जस्तै, गर्मी वातानुकूलित प्रयोग), कुनै तत्काल क्षमता वृद्धि आवश्यक पर्दैन।

आर्द्रता-प्रमाण र प्रदूषण-प्रतिरोधी, बलियो वातावरणीय अनुकूलन क्षमता:इपोक्सी राल कास्ट घुमाउरो सतह चिकनी, बाक्लो, र गैर-हाइग्रोस्कोपिक छ। 100% सापेक्ष आर्द्रता वातावरणमा बन्द गरेपछि पनि, यो पूर्व तताउने बिना पूर्ण लोडमा सीधा सुरु गर्न सक्छ। विशेष गरी ओसिलो वा संक्षारक वातावरणको लागि उपयुक्त जस्तै भूमिगत वितरण कोठा, तटीय उच्च नुन-स्प्रे क्षेत्रहरू, र रासायनिक बिरुवाहरू।

उत्पादन सुविधाहरू

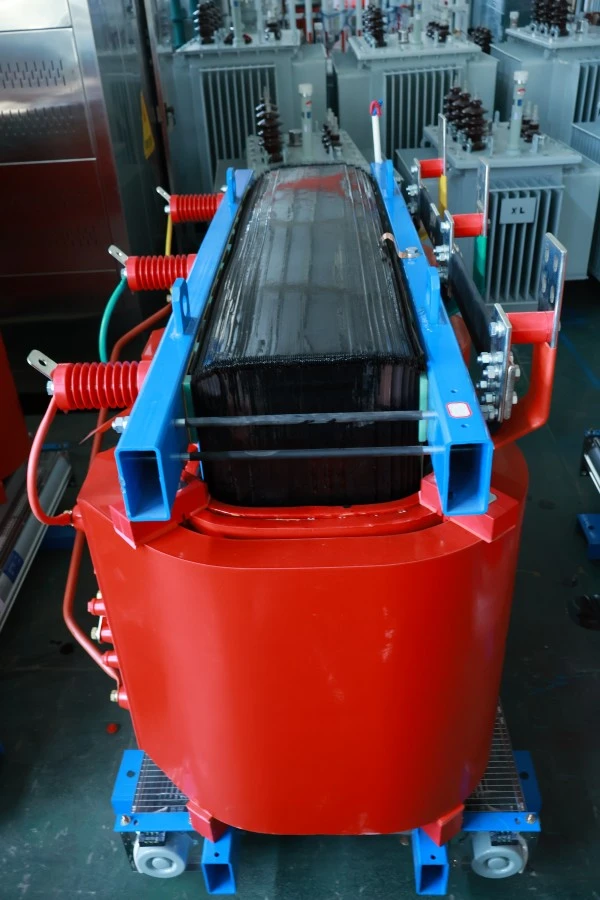

कोर संरचना: 45° पूर्ण रूपमा मिटर गरिएको स्टेप-ल्याप ल्यामिनेशन टेक्नोलोजी प्रयोग गर्दछ, कोर अंगहरू र जुवाहरू उच्च-शक्तिको टाई स्ट्र्याप वा प्लेटहरूद्वारा क्ल्याम्प गरिएको छ। उच्च पारगम्यता अनाज-उन्मुख सिलिकन स्टील (B30R090 वा उच्च ग्रेड) को प्रयोगले दुवै हिस्टेरेसिस र एडी वर्तमान घाटा कम गर्दछ।

कम भोल्टेज विन्डिङहरू: तामाको पन्नीको साथ घाउ, रालको छेउमा छेउमा फिक्स गरिएको छ। तामा पन्नीको चौडाइ घुमाउरो उचाइ बराबर छ, एकसमान अक्षीय एम्पियर-टर्न वितरण र सर्ट-सर्किट विद्युत चुम्बकीय बलहरूको लागि अत्यधिक उच्च प्रतिरोध प्रदान गर्दछ। लेयर इन्सुलेशनले पूर्व-गर्भित DMD सामग्री प्रयोग गर्दछ।

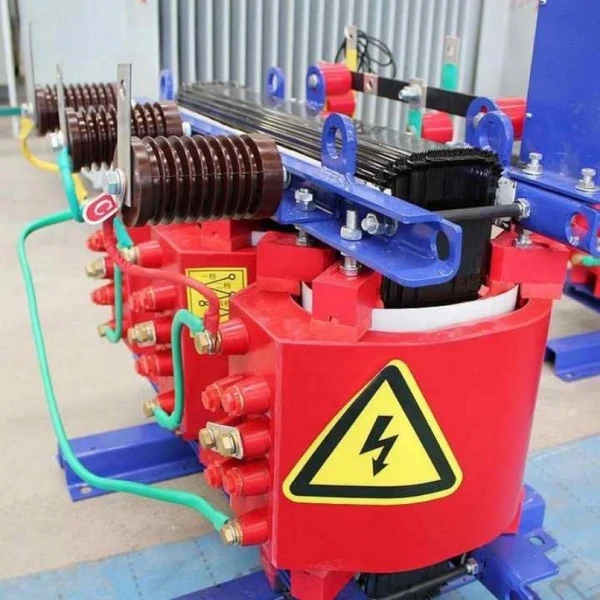

उच्च भोल्टेज विन्डिङहरू: वर्ग H इनामेल गरिएको आयताकार तामाको तार प्रयोग गरी स्तरित खण्डहरूमा घाउ, प्रत्येक तहको बीचमा राल कास्टको साथ, बलियो गिलास-फाइबर-प्रबलित इपोक्सी रेजिन कम्पोजिट इन्सुलेशन बनाउँछ। आवेग भोल्टेज वितरण सुधार गर्न ट्यापहरू घुमाउरो बीचबाट बाहिर निस्किन्छन्।

तापक्रम नियन्त्रण र संरक्षण प्रणाली: प्रत्येक चरण घुमाउरो वास्तविक समय तातो ठाउँ तापक्रम निगरानीको लागि पूर्व-इम्बेडेड PT100 प्लेटिनम RTDs छ। साथमा रहेको इन्टेलिजेन्ट तापक्रम नियन्त्रक सुविधाहरू: डिजिटल कुण्डलको तापक्रम प्रदर्शन, अति-तापमान अलार्म (समायोज्य सेटपोइन्ट), अति-तापमान यात्रा आउटपुट, र स्वचालित फ्यान स्टार्ट/स्टप (यदि जबरजस्ती एयर कूलिंग वैकल्पिक रूपमा स्थापना गरिएको छ)।

एन्क्लोजर विकल्पहरू: वैकल्पिक IP20 (ठोस वस्तुहरू), IP23 (ठाडो टपक्ने पानी), वा IP40 (साना कणहरू) सुरक्षा मूल्याङ्कन घेराहरू, स्टेनलेस स्टील, एल्युमिनियम मिश्र धातु, वा पाउडर-लेपित कोल्ड-रोल्ड स्टीलले बनेको। घेराहरूमा भेन्टिलेसन खोल्ने र इन्टरलक गरिएको ढोका लकहरू छन्।

जडान र स्थापना: उच्च भोल्टेज साइडले सिलिकॉन रबर पूर्ण रूपमा ढालिएको / पूर्ण इन्सुलेशन केबल टर्मिनलहरू वा परम्परागत टर्मिनलहरू प्रयोग गर्दछ; कम भोल्टेज साइडले टिन प्लेटेड तामा बसबारहरू प्रयोग गर्दछ। ट्रान्सफर्मरको तल एक च्यानल स्टिल आधार र सजिलो स्थिति र चाल को लागि रोलर संग सुसज्जित छ।

उत्पादन आवेदन

SCB13 कपर वाइन्डिङ ड्राई टाइप पावर ट्रान्सफर्मर निम्न परिदृश्यहरूको लागि उपयुक्त छ:

अग्लो भवन र वाणिज्य केन्द्रहरू: तहखाने वा उपकरण भुइँ वितरण कोठा, पावर लिफ्ट, HVAC, प्रकाश, र आगो सुरक्षा प्रणाली मा स्थापित। यसको गैर-ज्वलनशील विशेषताले भवनको फायर कोडहरू पूरा गर्दछ, र कम आवाजले माथिल्लो तलाका बासिन्दाहरूलाई बाधा पुर्याउँदैन।

औद्योगिक र खनन उद्यमहरू: अटोमोबाइल उत्पादन प्लान्टहरू, इलेक्ट्रोनिक कम्पोनेन्ट कारखानाहरू, र सटीक मेसिनिंग कार्यशालाहरूमा पावर वितरण प्रणालीहरू। सबै-तामा विन्डिङहरूले बारम्बार मोटर स्टार्ट/स्टपबाट वर्तमान सर्जहरू सामना गर्छन्, राम्रो भोल्टेज स्थिरता प्रदान गर्दछ।

नवीकरणीय ऊर्जा: वितरण गरिएको PV पावर स्टेशनहरूको लागि स्टेप-अप ग्रिड जडान, पवन फार्महरूका लागि सहायक पावर ट्रान्सफर्मरहरू, ऊर्जा भण्डारण प्रणालीहरूको लागि अलगाव ट्रान्सफर्मरहरू। उच्च ऊर्जा दक्षताले पावर रूपान्तरण घाटा कम गर्छ।

यातायात पूर्वाधार: सबवे स्टेशनहरूको लागि स्टेशन सेवा ट्रान्सफर्मरहरू, उच्च-गति रेल सिग्नल भवनहरूको लागि बिजुली आपूर्ति, एयरपोर्ट टर्मिनल पावर वितरण केन्द्रहरू, पोर्ट शोर पावर सिस्टमहरू। आर्द्रता प्रतिरोध र सर्ट-सर्किट प्रतिरोध क्षमताले रेल ट्रान्जिटको उच्च विश्वसनीयता मागहरू पूरा गर्दछ।

डाटा सेन्टरहरू र सञ्चार आधार स्टेशनहरू: सर्भरहरू, स्विचहरू, र UPS प्रणालीहरूको लागि सफा, स्थिर शक्ति प्रदान गर्दै। शान्त सञ्चालन (सामान्यतया 55dB भन्दा कम) डेटा केन्द्रका कर्मचारीहरूलाई बाधा पुर्याउँदैन।

उत्पादन विवरण

कम भोल्टेज कपर पन्नी घुमाउने प्रक्रिया

विशेष पन्नी घुमाउने मेसिनहरूमा पूर्ण-चौडाइको कपर पन्नी प्रयोग गरेर कम भोल्टेज विन्डिङहरू घाउ हुन्छन्। कोरोना डिस्चार्ज रोक्नको लागि कपर पन्नीको किनारहरू गोलाकार हुन्छन्। प्रत्येक पालोको साथ, DMD पूर्व-इम्प्रेग्नेटेड इन्सुलेशन पेपर स्वचालित रूपमा तहहरू बीचमा राखिन्छ, र अनलाइन तनाव नियन्त्रणले तामाको पन्नीलाई कडा रूपमा घाउ भएको सुनिश्चित गर्दछ। घुमाउरो पूरा भएपछि, सम्पूर्ण एसेम्बलीलाई इपोक्सी राल भ्याकुम कास्टिङको लागि मोल्डमा राखिन्छ, एक मोनोलिथिक, शून्य-मुक्त संरचना बनाउँछ। यो प्रक्रियाले तार-घाउ संरचनाहरूको तुलनामा कम भोल्टेज विन्डिङहरूको सर्ट-सर्किट प्रतिरोध क्षमतालाई 30% भन्दा बढि सुधार गर्छ।

उच्च भोल्टेज सेग्मेन्टेड लेयर विन्डिङ

उच्च भोल्टेज विन्डिङहरू 4-6 खण्डहरू (प्यानकेकहरू) मा विभाजित हुन्छन्, प्रत्येक खण्डलाई थप 2-4 तहहरूमा विभाजित गरिन्छ। खण्डहरू बीचको नलिकाहरू (वा हावा च्यानलहरू) तातो अपव्यय सुधार गर्दछ, जबकि लेयरिङले इन्टरलेयर भोल्टेज घटाउँछ। ट्यापहरू विशिष्ट खण्डहरूको विशिष्ट मोडहरूबाट लिइन्छ र विभिन्न रंगीन लिडहरूसँग चिन्ह लगाइन्छ। सबै जडानहरूले न्यूनतम सम्पर्क प्रतिरोध सुनिश्चित गर्न आर्गन आर्क वेल्डिंग वा चिसो दबाव वेल्डिंग प्रयोग गर्दछ।

कोर शोर घटाउने उपचार

कोर ल्यामिनेशन पूरा भएपछि, सम्पूर्ण कोर भ्याकुम प्रेसरलाई विशेष रूपमा निर्माण गरिएको आवाज-कम गर्ने इन्सुलेट वार्निशले गर्भाधान गरिएको हुन्छ, सिलिकन स्टिल पानाहरू र पानाहरू र क्ल्याम्पिङ भागहरू बीचको माइक्रो-कम्पनहरू भिजाउँछ। उच्च-तापमान सिलिकन रबर कुशनहरू कोर र विन्डिङहरू बीच र विन्डिङहरू र क्ल्याम्पिङ भागहरू बीच राखिन्छन्। यी उपचारहरूको साथ, घरको फ्रिजको गुन्जासँग तुलना गर्न सकिने 55dB (315kVA र तलको लागि) भन्दा कम नो-लोड आवाज राख्न सकिन्छ।

व्यापक कारखाना परीक्षण

प्रत्येक SCB13 कपर विन्डिङ ड्राई प्रकारको पावर ट्रान्सफर्मरले कारखाना छोड्नु अघि निम्न परीक्षणहरू पार गर्छ: घुमाउरो प्रतिरोध मापन; भोल्टेज अनुपात मापन र भेक्टर समूह प्रमाणीकरण; छोटो सर्किट प्रतिबाधा र लोड हानि मापन; नो-लोड वर्तमान र नो-लोड हानि मापन; इन्सुलेशन प्रतिरोध र डाइलेक्ट्रिक अपव्यय कारक मापन; लागू भोल्टेज प्रतिरोध परीक्षण; प्रेरित भोल्टेज प्रतिरोध परीक्षण; आंशिक निर्वहन मापन। परीक्षण डेटा स्वचालित रूपमा रेकर्ड गरिएको छ र एक कारखाना परीक्षण रिपोर्ट ढुवानी संग प्रदान गरिएको छ।

उत्पादन प्यारामिटर (विशिष्टता)

प्याकेजिङ्ग र बिक्री पछि

प्याकेजिङ विधि

१. ट्रान्सफर्मरको शरीर वाटरप्रूफ पीई फिल्मले बेरिएको, नरम सुरक्षात्मक प्याडिङले ढाकिएको महत्वपूर्ण क्षेत्रहरू।

2. फोर्कलिफ्ट ह्यान्डलिङको लागि प्यालेट बटमहरूसँग बलियो निर्यात-ग्रेड प्लाईवुड क्रेटहरूमा प्याक गरिएको।

3. यातायात कम्पन क्षति रोक्न विस्तारित पोलीयुरेथेन वा हनीकोम्ब कार्डबोर्ड कुशनिंगले भरिएको क्रेटको भित्री भाग।

4. बाहिरी भागमा स्पष्ट चिन्हहरू: गुरुत्वाकर्षण केन्द्र, लिफ्टिंग बिन्दुहरू, नमी-प्रमाण, टिप नगर्नुहोस्।

बिक्री पछि सेवा

1. नि: शुल्क वारेन्टी अवधि: ढुवानी मिति देखि 12 महिना।

2. वारेन्टी अवधिको समयमा डिजाइन, सामग्री, वा निर्माण त्रुटिहरूको कारणले गर्दा कुनै पनि विफलता हाम्रो कम्पनी (उचित यातायात लागत सहित) द्वारा नि: शुल्क मर्मत वा प्रतिस्थापन गरिनेछ।
