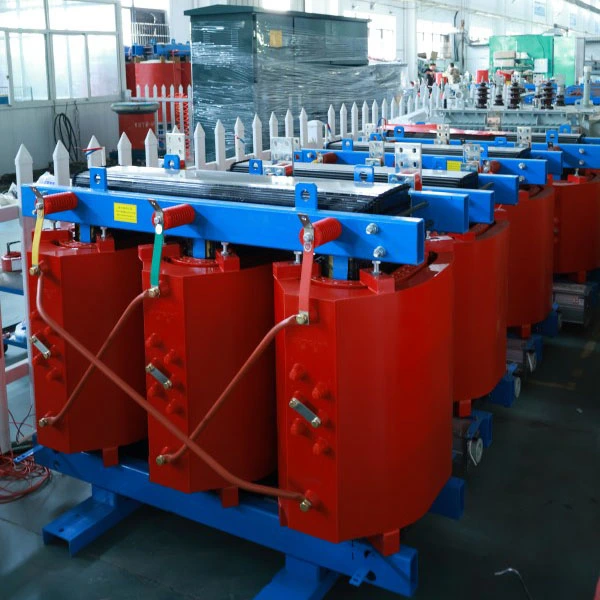

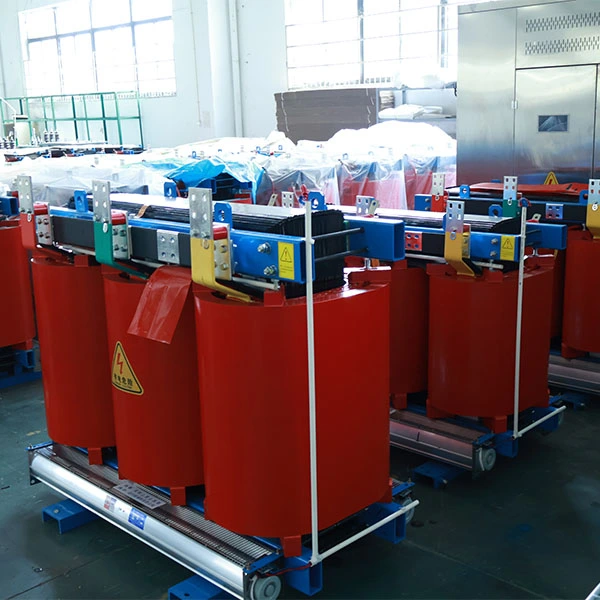

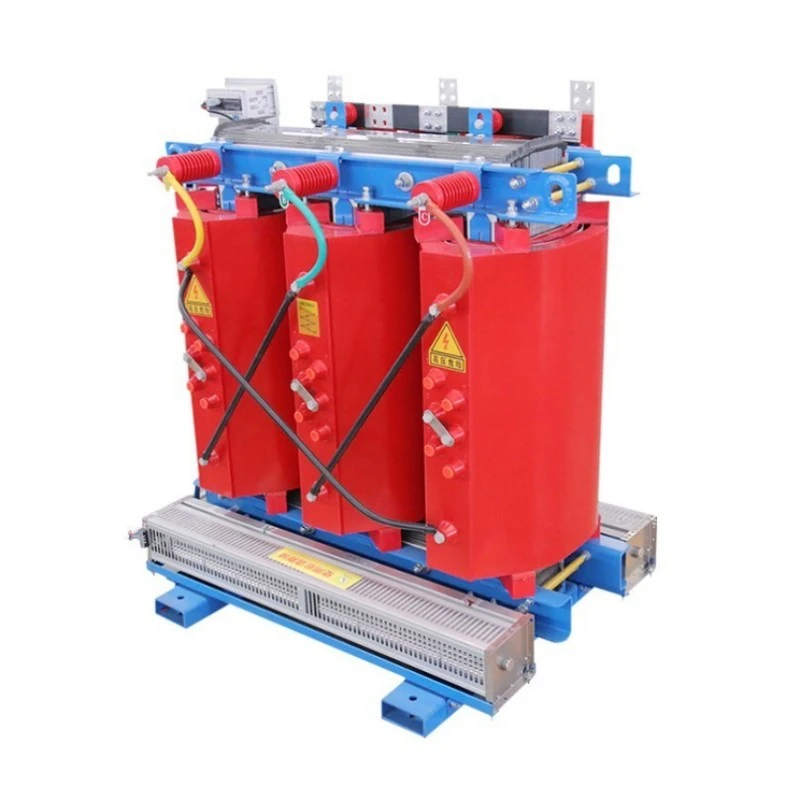

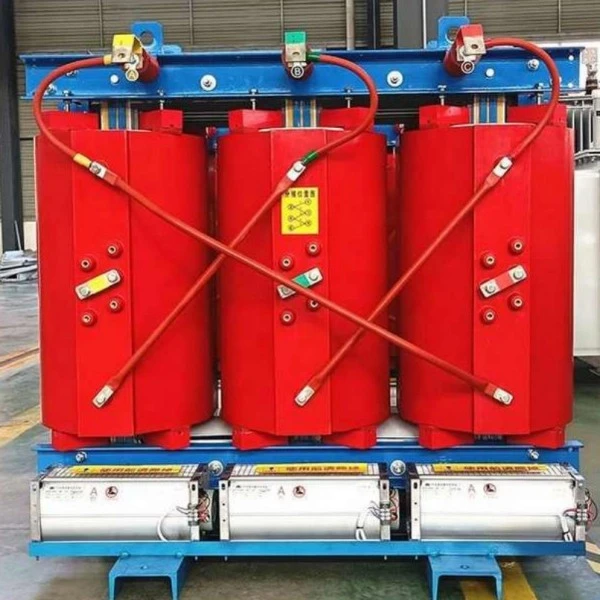

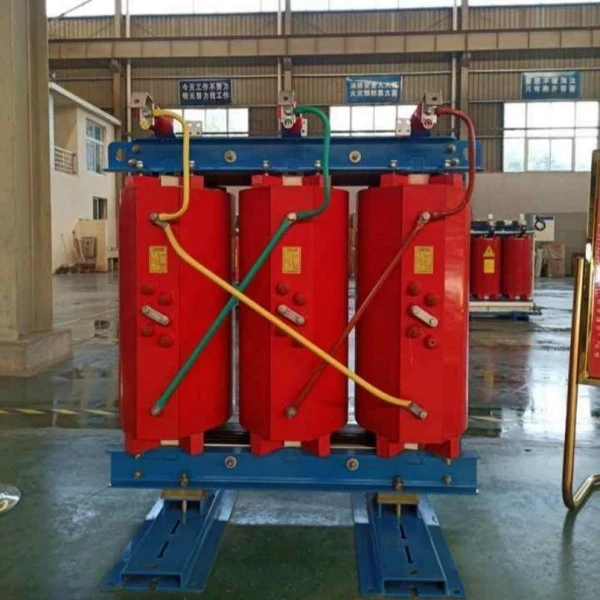

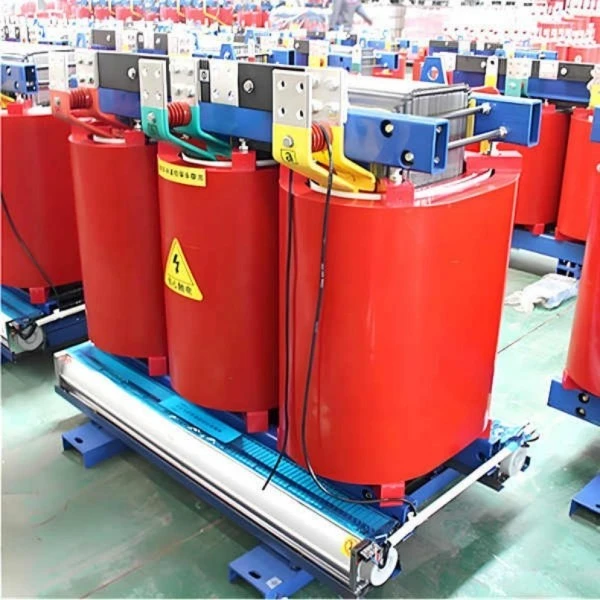

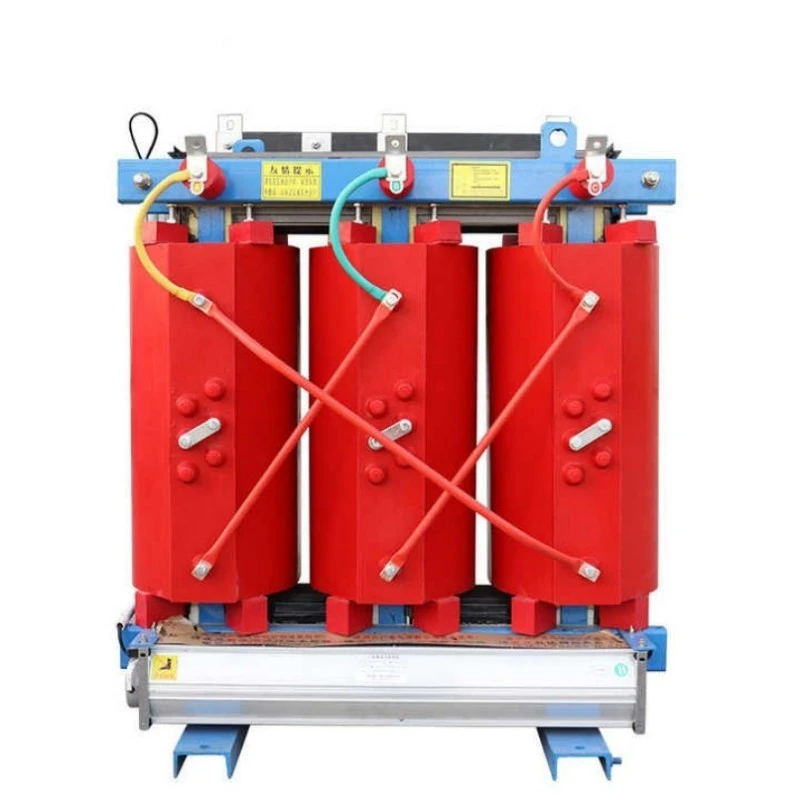

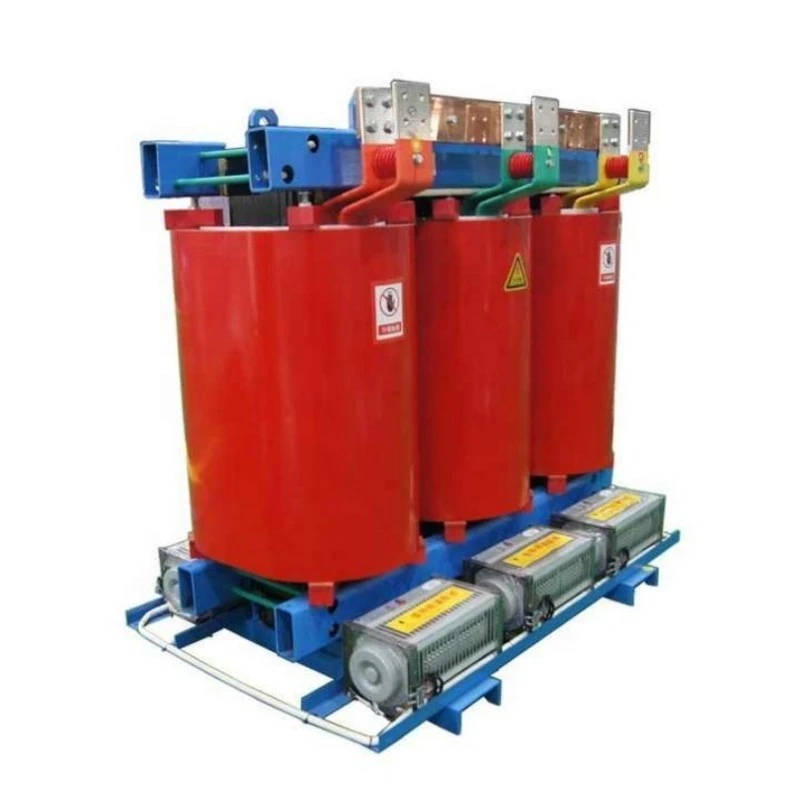

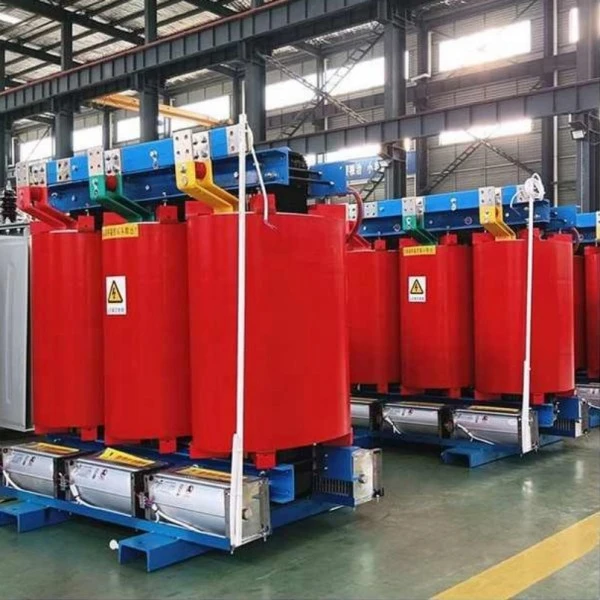

कपर वाइन्डिङ प्याड माउन्ट गरिएको ड्राई टाइप ट्रान्सफर्मर

यो उपकरण के हो?

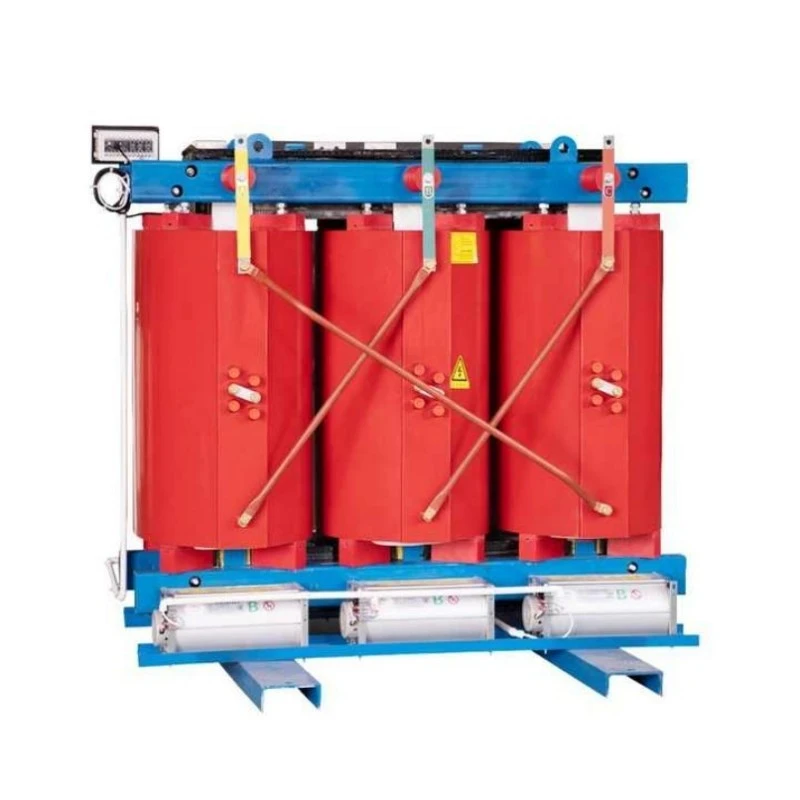

कपर वाइन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मर तीन-चरण, कास्ट राल ड्राई-टाइप ट्रान्सफर्मर हो जुन विशेष रूपमा प्याड-माउन्ट आउटडोर स्थापनाहरूको लागि डिजाइन गरिएको हो। यसले मध्यम भोल्टेज (सामान्यतया 10kV–35kV) लाई कम भोल्टेज (400V/380V) मा आवासीय समुदायहरू, व्यावसायिक केन्द्रहरू, औद्योगिक पार्कहरू, र नवीकरणीय ऊर्जा परियोजनाहरूमा सुरक्षित वितरणको लागि चरणबद्ध गर्दछ।

परम्परागत विपरीततेलमा डुबेको ट्रान्सफर्मर, यो उत्पादन कुनै इन्सुलेट तेल प्रयोग गर्दछ। यसको सट्टा, यसले प्राकृतिक वा जबरजस्ती हावा कूलिंगको साथ संयुक्त इपोक्सी राल ठोस इन्सुलेशनलाई रोजगार दिन्छ। विन्डिङहरू पूर्णतया उच्च-कंडक्टिभिटी कपरबाट बनेका हुन्छन्, कम प्रतिरोधी हानि, राम्रो ओभरलोड क्षमता, र लामो सेवा जीवन सुनिश्चित गर्दै। प्याड-माउन्ट गरिएको घेराले सिभिल निर्माण लागत र ठाउँलाई उल्लेखनीय रूपमा बचत गर्दै, छुट्टै सबस्टेशन भवनको आवश्यकता बिना नै प्रत्यक्ष जमिन-स्तर स्थापना गर्न अनुमति दिन्छ।

उत्पादन विवरण

लुगाओको कपर विन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मर बाहिरी वितरण नेटवर्कहरूमा विश्वसनीयता, दक्षता र सुरक्षाको लागि इन्जिनियर गरिएको छ। 50kVA देखि 2500kVA सम्म मूल्याङ्कन गरिएको, 10kV/0.4kV को मानक भोल्टेजहरू (6kV, 20kV, वा 35kV मा अनुकूलन गर्न मिल्ने), यो ट्रान्सफर्मरले GB 20052-2020 लेभल 2 ऊर्जा दक्षता मापदण्डहरू पूरा गर्दछ, केही मोडेलहरू Level1 मा पुग्छन्।

प्रमुख विद्युतीय कार्यसम्पादनमा परम्परागत ड्राई-टाइप ट्रान्सफर्मरहरू भन्दा 37% कम लोड नोक्सान, 30% सम्म लोड घाटा, आंशिक डिस्चार्ज ≤5pC, र 1 मिटरमा आवाजको स्तर ≤55dB समावेश छ। तामा विन्डिङहरूले उत्कृष्ट थर्मल चालकता र मेकानिकल बल सुनिश्चित गर्दछ, उल्लेखनीय रूपमा सर्ट-सर्किट प्रतिरोध क्षमतामा सुधार गर्दछ।

एकाइलाई मौसम प्रतिरोधी, लक गर्न मिल्ने प्याड-माउन्ट गरिएको एन्क्लोजर IP23 वा माथिको मूल्याङ्कनमा राखिएको छ, वर्षा, धूलो, र तोडफोड विरुद्ध सुरक्षा। PT100 सेन्सरहरू, अटो-स्टार्ट फ्यानहरू, ओभर हेट अलार्म, र RS485 संचारको साथ एक बुद्धिमान तापमान नियन्त्रण प्रणाली मानक रूपमा समावेश गरिएको छ।

30-वर्षको डिजाइन जीवन र न्यूनतम मर्मत आवश्यकताहरूको साथ, यो कपर विन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मर उपयोगिताहरू, EPC ठेकेदारहरू, र सुविधा प्रबन्धकहरूका लागि सुरक्षित, दीर्घकालीन, र ऊर्जा बचत वितरण समाधान खोज्ने उपयुक्त विकल्प हो।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

All-Copper Windings - कम प्रतिरोधी घाटा, उच्च ओभरलोड क्षमता, र एल्युमिनियमको तुलनामा राम्रो सर्ट सर्किट प्रतिरोध।

फायरप्रूफ र विस्फोट-प्रूफ - इपोक्सी राल कास्टिंग, आत्म-निभाउने, कुनै तेल चुहावट जोखिम छैन।

प्याड-माउन्टेड डिजाइन - जमिन-स्तर स्थापना, कुनै सबस्टेशन निर्माण आवश्यक छैन, 40-60% सिभिल कार्य लागत बचत गर्दछ।

अति कम घाटाहरू - जीबी स्तर 2 ऊर्जा दक्षता पूरा गर्दछ, वार्षिक बिजुली बिलहरू उल्लेखनीय रूपमा घटाउँछ।

स्मार्ट मोनिटरिङ - PT100 सेन्सर, फ्यान अटो-स्टार्ट, ओभर हेट अलार्म/ट्रिप, RS485 देखि BAS।

कम शोर - ≤55dB, आवासीय र व्यावसायिक क्षेत्रहरूको लागि उपयुक्त।

मर्मत-मुक्त - कुनै तेल परीक्षण छैन, कुनै सुकाउने, कुनै चल्ने भागहरू छैन।

प्रश्नोत्तर: उत्पादन सुविधा व्याख्या गरियो

Q1: बाहिरी प्रयोगको लागि तेलमा डुबेको प्रकारमा कपर वाइन्डिङ प्याड माउन्ट गरिएको ड्राई टाइप ट्रान्सफर्मर किन छान्नुहोस्?

A: तेलमा डुबेका ट्रान्सफर्मरहरूले आगो र चुहावटको जोखिम निम्त्याउँछन्, विशेष गरी आवासीय वा वातावरणीय रूपमा संवेदनशील क्षेत्रहरूमा। कपर वाइन्डिङ प्याड माउन्ट गरिएको ड्राई टाइप ट्रान्सफर्मरले कुनै तेल प्रयोग गर्दैन, त्यसैले त्यहाँ आगो फैलने वा जमिन प्रदूषणको शून्य जोखिम हुन्छ। थप रूपमा, तामा विन्डिङहरूले राम्रो थर्मल चालकता र मेकानिकल बल प्रदान गर्दछ, शिखर गर्मी भारहरूमा पनि भरपर्दो सञ्चालन सुनिश्चित गर्दै। धेरै नगरपालिकाहरूले अब कडा फायर कोडहरूको कारण नयाँ बाहिरी स्थापनाहरूको लागि ड्राई-टाइप ट्रान्सफर्मरहरू अनिवार्य गर्छन्।

Q2: के तामाको घुमाउरो साँच्चै एल्युमिनियमको तुलनामा अतिरिक्त लागतको लायक छ?

A: बिल्कुल। जबकि कपर विन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मरको प्रारम्भिक लागत एल्युमिनियम-घाउ एकाइ भन्दा लगभग 15-20% बढी छ, कुल जीवनचक्र लागत उल्लेखनीय रूपमा कम छ। तामामा ४०% उच्च चालकता हुन्छ, जसको अर्थ लोड घट्ने र बिजुलीको बिल कम हुन्छ। कपरमा पनि उच्च तन्य शक्ति हुन्छ, त्यसैले ट्रान्सफर्मरले सर्ट-सर्किट बलहरूलाई राम्रोसँग सहन सक्छ। 30-वर्षको डिजाइन जीवनमा, ऊर्जा बचत मात्र सजिलै लगानीको औचित्य बनाउँछ।

Q3: के यो ट्रान्सफर्मरले उच्च आर्द्रता र वर्षाको मौसम, विशेष गरी दक्षिणी क्षेत्रहरूमा ह्यान्डल गर्न सक्छ?

A: हो। हाम्रो कपर वाइन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मरले भ्याकुम कास्टिङ प्रक्रिया प्रयोग गर्दछ जहाँ इपोक्सी रालले तामाको विन्डिङलाई पूर्ण रूपमा समेट्छ, सील गरिएको इन्सुलेशन तह बनाउँछ। कोर र क्ल्याम्पहरू एन्टी-क्रोसन उपचारबाट गुज्र्छन्। IP23 घेराको साथ, ट्रान्सफर्मर सामान्यतया 100% सापेक्षिक आर्द्रतामा सञ्चालन हुन्छ। लामो समयसम्म बन्द भएपछि पुन: सुरु गर्नु अघि कुनै सुख्खा आवश्यक छैन।

Q4: गर्मीको शिखरमा ट्रान्सफर्मर ओभरलोड भयो भने के हुन्छ?

A: प्राकृतिक कूलिंग (AN) अन्तर्गत, यो 100% लोडमा लगातार चल्छ। जबरजस्ती एयर कूलिंग (AF) को साथ, क्षमता 40-50% ले बढ्छ। तामाको विन्डिङले २ घण्टाको लागि १५०% मूल्याङ्कन गरिएको भार सहन सक्छ। यो ओभरलोड क्षमताले महत्वपूर्ण घटनाहरूमा पावर निरन्तरता सुनिश्चित गर्दछ।

Q5: वारेन्टी कति लामो छ, र यसले के कभर गर्दछ?

A: मानक वारेन्टी ढुवानीबाट 12 महिना हो, सबै निर्माण दोषहरू समावेश गर्दछ। भुक्तानी सेवा सम्झौताले 36 वा 60 महिनासम्म वारेन्टी विस्तार गर्न सक्छ। प्राविधिक समर्थन जीवनको लागि निःशुल्क छ।

उत्पादन विवरण

मूल सामग्री र निर्माण प्रक्रिया

प्रत्येक कपर विन्डिङ प्याड माउन्टेड ड्राई टाइप ट्रान्सफर्मरको कोर उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिल प्रयोग गरी निर्माण गरिएको छ, स्टेप-ल्याप जोइन्टहरू बिना लोड वर्तमान र स्ट्रे हानिलाई कम गर्नको लागि। कोर सटीक-शियर गरिएको छ र समान चुम्बकीय मार्गहरू सुनिश्चित गर्न स्वचालित रूपमा स्ट्याक गरिएको छ।

घुमाउरो संरचना - सबै तामा

दुबै उच्च-भोल्टेज र कम-भोल्टेज विन्डिङहरूले अक्सिजन-रहित तामा कन्डक्टरहरू प्रयोग गर्छन्। कम-भोल्टेज विन्डिङहरूले एकसमान अन्तर-तह इन्सुलेशनको साथ फोइल-विन्डिङ कन्फिगरेसन अपनाउने, सर्ट-सर्किट प्रतिरोध क्षमतालाई उल्लेखनीय रूपमा बढाउँछ। तामाको उच्च थर्मल चालकताले तातोलाई अझ प्रभावकारी रूपमा फैलाउन मद्दत गर्छ, तातो ठाउँको तापक्रम घटाउँछ।

इन्सुलेशन प्रणाली - इपोक्सी राल भ्याकुम कास्टिंग

विन्डिङहरू उच्च-ग्रेड इपोक्सी रालको साथ भ्याकुम अन्तर्गत कास्ट गरिन्छ, शून्यहरू हटाउँछ र आंशिक डिस्चार्ज ≤5pC सुनिश्चित गर्दछ। यो ठोस इन्सुलेशन प्रणाली ज्वाला-retardant, नमी-प्रमाण, र रासायनिक स्थिर छ। कुनै इन्सुलेट तेल प्रयोग गरिएको छैन, ट्रान्सफर्मरलाई भित्री र बाहिरी प्याड-माउन्ट स्थापनाहरूको लागि सुरक्षित बनाउँदै।

एन्क्लोजर र प्याड-माउन्ट गरिएको डिजाइन

दट्रान्सफर्मरमौसम प्रतिरोधी पाउडर कोटिंगको साथ भारी शुल्क, लक गर्न मिल्ने इस्पात घेरामा राखिएको छ। मानक सुरक्षा IP23 (वर्षा र धुलो प्रतिरोधी) हो, IP34 वा IP54 कठोर वातावरणको लागि वैकल्पिक। आधार तलबाट केबल प्रविष्टिको साथ, कंक्रीट प्याडमा सीधा माउन्ट गर्नको लागि डिजाइन गरिएको छ। लिफ्टिङ लगहरू र ग्राउन्डिङ टर्मिनलहरू मानक हुन्।

गुणस्तर र परीक्षण आश्वासन

प्रत्येक कपर वाइन्डिङ प्याड माउन्ट गरिएको ड्राई टाइप ट्रान्सफर्मरले डेलिभरी अघि व्यापक प्रकारको परीक्षण र नियमित परीक्षणहरू पार गर्दछ, जसमा:

1. नो-लोड हानि र लोड हानि परीक्षण

2. सर्ट-सर्किट प्रतिबाधा परीक्षण

3. प्रेरित ओभर-भोल्टेज प्रतिरोध परीक्षण

4. आंशिक डिस्चार्ज मापन (≤5pC)

5. बिजुली आवेग परीक्षण

6. तापक्रम वृद्धि परीक्षण

7. सबै प्रमुख कार्यसम्पादन सूचकहरू GB र IEC आवश्यकताहरू भन्दा बढी छन्।

प्रमाणपत्रहरू

1. ISO 9001: 2015 गुणस्तर व्यवस्थापन प्रणाली

2. CE प्रमाणित

3. स्वतन्त्र प्रयोगशालाहरूबाट परीक्षण रिपोर्टहरू टाइप गर्नुहोस्
