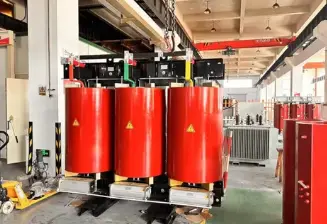

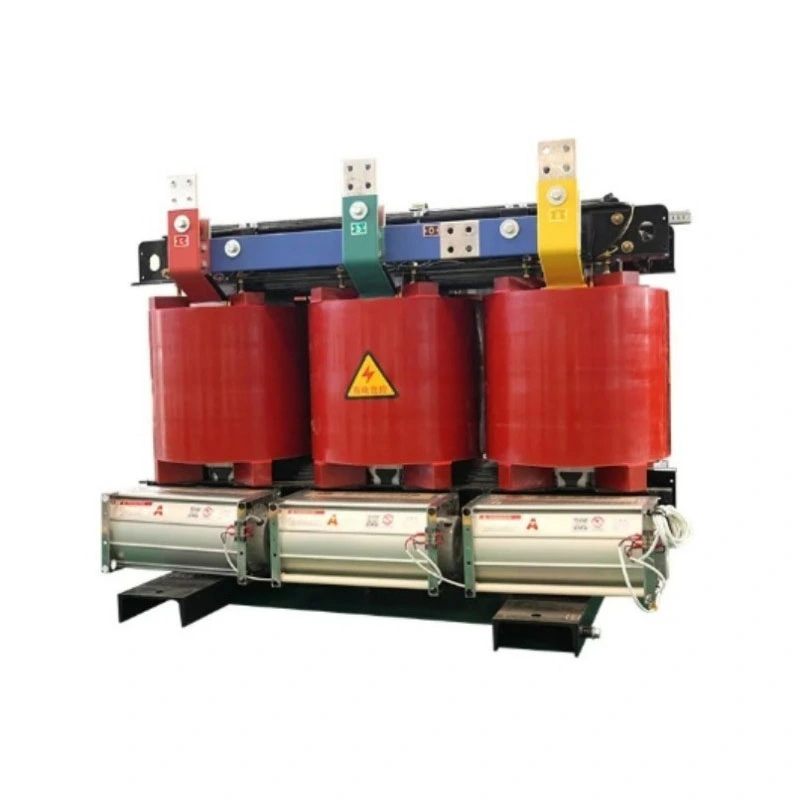

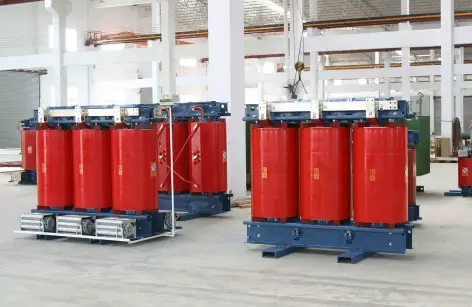

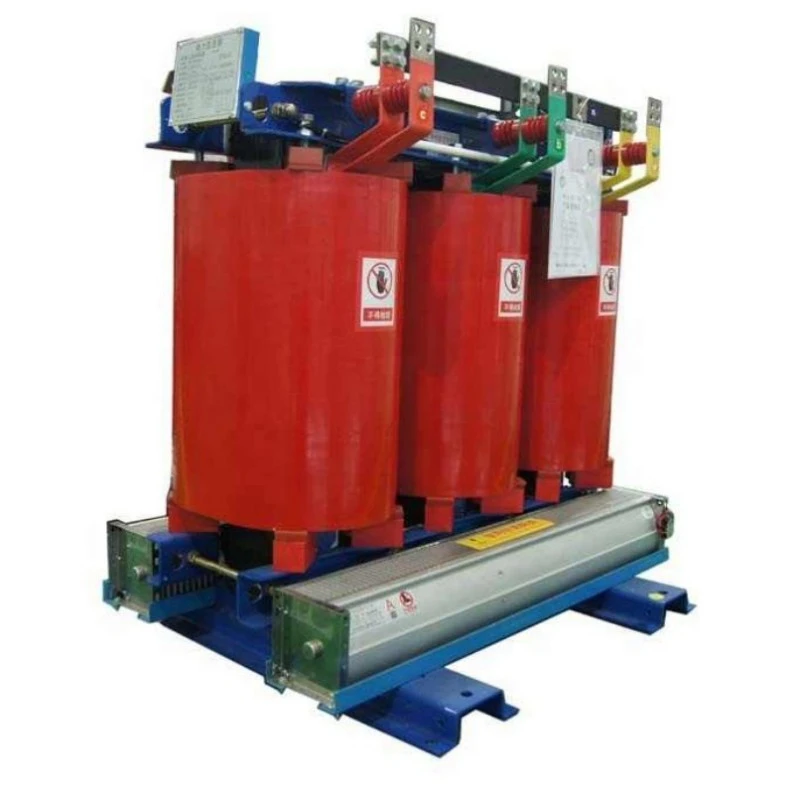

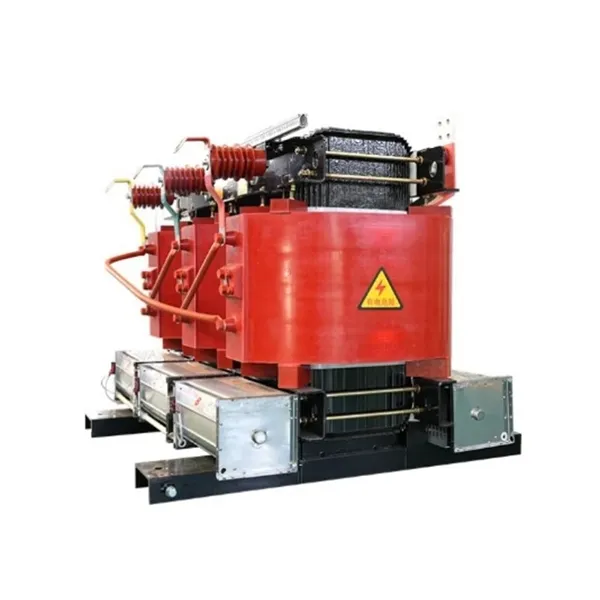

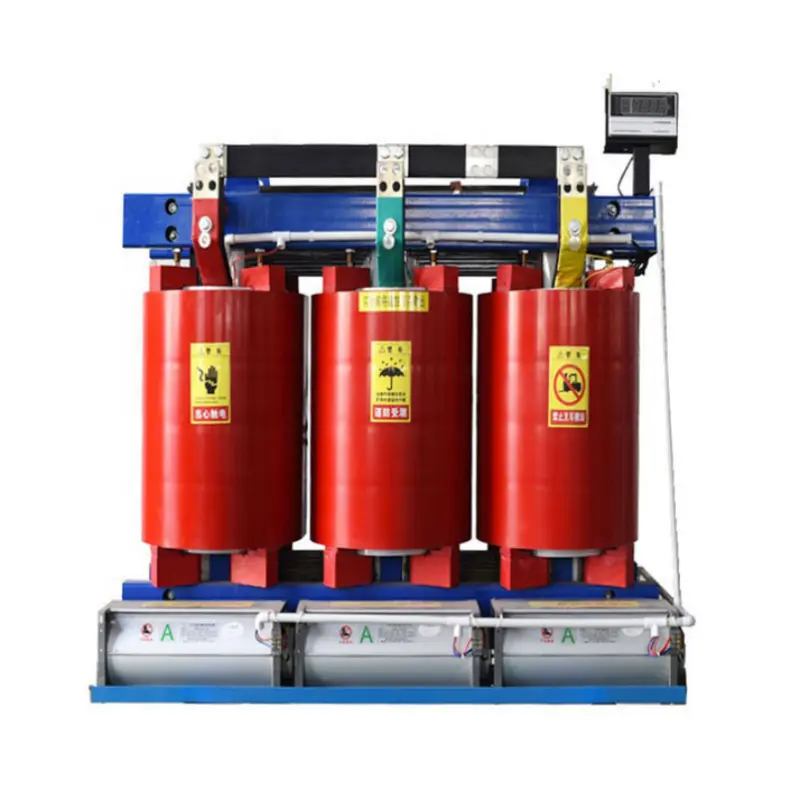

एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रान्सफर्मर

यो उत्पादन एक आउटडोर-प्रकार, अलगाव-प्रकार,सुक्खा प्रकारको ट्रान्सफर्मरएयर कूलिंग (ANAN) को उपयोग गर्दै। यो इन्सुलेशन वा तातो अपव्ययको लागि कुनै तरल माध्यममा भर पर्दैन, तर यसको सट्टा तापक्रम वृद्धि नियन्त्रण गर्न प्राकृतिक संवहन वा जबरजस्ती हावा कूलिंग प्रयोग गर्दछ।

यसले के गर्छ?

1. विद्युतीय अलगाव: प्राथमिक र माध्यमिक विन्डिङहरू बीच भौतिक विद्युतीय अवरोध सिर्जना गर्दछ, प्रभावकारी रूपमा ग्राउन्ड लूपहरू रोक्न, हार्मोनिक्सलाई दबाउन, र ग्रिडबाट उच्च-फ्रिक्वेन्सी हस्तक्षेप र सर्जहरू फिल्टर गर्दै, संवेदनशील भारहरूलाई "स्वच्छ" शक्ति प्रदान गर्दछ।

2. भोल्टेज रूपान्तरण: विभिन्न उपकरणहरूको बिजुली आपूर्ति आवश्यकताहरू अनुरूप, आवश्यकताहरू अनुसार एसी भोल्टेज चरणहरू माथि वा स्टेप डाउन।

3. सुरक्षा संरक्षण: पृथक डिजाइन मार्फत, उच्च-भोल्टेज पक्ष संग प्रत्यक्ष कर्मचारी सम्पर्क रोक्छ, उल्लेखनीय रूपमा बिजुली झटका को जोखिम कम गर्दछ।

4. बाहिरी अनुकूलन: IP54 वा उच्च सुरक्षा मूल्याङ्कनका लागि डिजाइन गरिएको असभ्य घेराले यसलाई हावा, वर्षा, धुलो, नुन स्प्रे, र लामो-समय UV एक्सपोजरको सामना गर्न सक्षम बनाउँछ।

छोटकरीमा, जब तपाईलाई कठोर बाहिरी वातावरणमा सुरक्षित, सफा, मर्मत-मुक्त पावर आइसोलेशन र रूपान्तरण समाधान चाहिन्छ, यो एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रान्सफर्मर मुख्य समाधान हो।

उत्पादन लाभहरू

परम्परागत तेल डुबे वा मानक इनडोर ड्राई-प्रकार ट्रान्सफर्मरहरूको तुलनामा, यो उत्पादनले पाँच मुख्य फाइदाहरू प्रदान गर्दछ:

1. शून्य प्रदूषण, मर्मत-मुक्त: तेल-रहित डिजाइनले चुहावटबाट माटो वा पानी प्रदूषणको जोखिमलाई पूर्ण रूपमा हटाउँछ, साथै वार्षिक तेल परीक्षण र प्रतिस्थापनसँग सम्बन्धित मर्मत लागत र डाउनटाइम। कडा वातावरणीय नियमहरू अन्तर्गत बाहिरी परियोजनाहरूको लागि, यो एक निर्णायक फाइदा हो।

2. सुपीरियर आउटडोर वातावरणीय सहिष्णुता: भ्याकुम प्रेसर इम्प्रेग्नेसन (VPI) प्रक्रिया र क्लास H (180°C) इन्सुलेशन प्रणाली, स्टेनलेस स्टील वा Aluzinc स्टीलले बनेको पूर्ण रूपमा छापिएको वेल्डेड बाहिरी घेरासँग मिलाएर प्रयोग गर्दछ। परिवेशको तापमान -25°C देखि 50°C सम्म र सापेक्षिक आर्द्रता 95% सम्म स्थिर रूपमा सञ्चालन हुन्छ। नुन स्प्रे, फंगस, र जंग प्रतिरोधी।

3. बिजुली अलगाव संग परम सुरक्षा: प्राथमिक र माध्यमिक windings बीच प्रबलित इन्सुलेशन 3kV देखि 5kV (मोडेल मा निर्भर गर्दछ) को एक डाइलेक्ट्रिक प्रतिरोध भोल्टेज प्राप्त गर्दछ। प्रभावकारी रूपमा DC कम्पोनेन्टहरू, तेस्रो हार्मोनिक्स, र ग्रिडबाट विभिन्न वृद्धि प्रभावहरूलाई अलग गर्दछ, डाउनस्ट्रीम सटीक उपकरणहरूको सुरक्षा गर्दछ।

4. प्राकृतिक हावा कूलिंग, शान्त र भरपर्दो: प्रशंसक बिना तातो अपव्ययको लागि हावा संवहनमा निर्भर गर्दछ (वैकल्पिक)। तेलमा डुबेको ट्रान्सफर्मरको तुलनामा सञ्चालनको आवाज निकै कम हुन्छ। कोर कम्पोनेन्टहरूमा कुनै घुमाउने मेकानिकल भागहरू नभएको, असफलताहरू (MTBF) बीचको समय उल्लेखनीय रूपमा सुधारिएको छ।

5. उच्च ओभरलोड क्षमता, आपतकालिन अवस्थामा प्रयोग गर्न सकिन्छ: निरन्तर सञ्चालनको लागि 120% सम्म आपतकालीन ओभरलोड क्षमता, छोटो अवधिको सञ्चालनको लागि 150%। अप्रत्याशित बाहिरी लोड चुचुरो (जस्तै, धेरै मोटरहरू एकै साथ सुरु हुने) को समयमा, कुनै तत्काल क्षमता वृद्धि आवश्यक पर्दैन, प्रयोगकर्ताको लागि बहुमूल्य समय किन्न।

उत्पादन सुविधाहरू

कोर: उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-उन्मुख सिलिकन स्टील, स्टेप-ल्याप संयुक्त प्रक्रिया, उल्लेखनीय रूपमा नो-लोड हानि र रोमाञ्चक वर्तमान कम भयो।

विन्डिङहरू : दुबै उच्च र कम भोल्टेज विन्डिङहरूले सबै-तामा (एल्युमिनियम वैकल्पिक) कन्डक्टरहरू प्रयोग गर्दछ, Nomex® वा समान aramid इन्सुलेशन पेपरले बेरिएको, VPI भ्याकुम इम्प्रेग्नेसन मार्फत विलायक वार्निशको साथ प्रशोधन गरी, बलियो, आर्द्रता-प्रतिरोधी, उच्च-तापमान सहनशील संरचनामा ठोस बनाउँछ।

पृथक संरचना: प्राथमिक र माध्यमिक विन्डिङहरू छुट्टै बब्बिन वा स्वतन्त्र कोर खुट्टाहरूमा घाउ हुन्छन्, तिनीहरूको बीचमा वैकल्पिक इलेक्ट्रोस्ट्याटिक ढालको साथ, युग्मन क्षमतालाई कम गर्दै र उत्कृष्ट उच्च-फ्रिक्वेन्सी हस्तक्षेप दमन प्रदान गर्दछ।

सुरक्षात्मक घेरा: मानक IP54 सुरक्षा (धूलो-टाइट, स्प्ल्याश-प्रूफ), IP65 वैकल्पिक। 2.0mm बाक्लो स्टेनलेस स्टील वा Galvalume स्टीलले बनेको घेरा, वर्षा प्रतिरोधी छाना, स्टेनलेस स्टील भेन्टिलेटेड लुभरहरू, र एन्टी-प्राइ लकहरू।

तापमान नियन्त्रण प्रणाली: निर्मित PTC वा PT100 RTD तापमान सेन्सरहरू, अधिक-तापमान अलार्म, यात्रा सुरक्षा, र स्वचालित फ्यान सक्रियता (यदि वैकल्पिक फ्यानहरू स्थापित छन् भने) को लागि स्मार्ट तापमान नियन्त्रकमा जडान गर्न सकिन्छ।

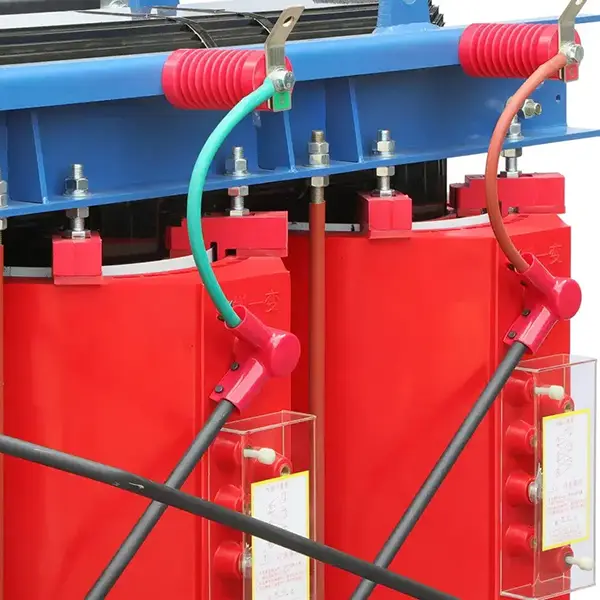

टर्मिनलहरू: सिलिकॉन रबर सिलहरू र केबल ग्रन्थि प्रविष्टिहरूको साथ बाहिरी उच्च-भोल्टेज जंक्शन बक्स। कम भोल्टेज साइडले टिन प्लेटेड तामा बसबार वा वाटरप्रूफ कनेक्टरहरू प्रयोग गर्दछ।

उत्पादन आवेदन

यो एयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रान्सफर्मर निम्न परिदृश्यहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

नवीकरणीय ऊर्जा उत्पादन: PV पावर प्लान्ट र विन्ड फार्म स्किड-माउन्ट गरिएको सबस्टेशनको कम भोल्टेज पक्षमा अलगाव, ग्रिड जडान वा स्थानीय विद्युत आपूर्ति अघि इन्भर्टर आउटपुट भोल्टेज अलग गर्दै।

बाहिरी औद्योगिक उपकरणहरू: तेल ड्रिलिंग प्लेटफर्महरू, ओपन-पिट माइन क्रसरहरू, पोर्ट शोर पावर प्रणालीहरू, टनेल बोरिङ मेसिनहरू (शिल्ड मेसिनहरू), ग्रिड सर्जहरूलाई क्षति पार्ने उपकरणहरूबाट रोक्नको लागि बिजुली आपूर्ति अलगाव।

अस्थायी र आपतकालीन शक्ति: बाहिरी घटनाहरू, खेलकुद प्रतियोगिताहरू, र प्रकोप राहत साइटहरूको लागि जेनरेटर आउटपुट अलगाव, अडियो, भिडियो, र नियन्त्रण उपकरणहरूको लागि सफा शक्ति प्रदान गर्दै।

चार्जिङ इन्फ्रास्ट्रक्चर: आउटडोर DC फास्ट चार्जरहरूको लागि इनपुट आइसोलेसन ट्रान्सफर्मर, चार्जिङ मोड्युलहरूको सुरक्षा गर्दा ग्रिडमा हार्मोनिक प्रतिक्रियालाई रोक्न।

स्मार्ट ग्रिड र वितरण: स्टेशन सेवा वा बाहिरी घण्टी मुख्य एकाइहरू र कम्प्याक्ट सबस्टेशनहरू भित्र आइसोलेशन ट्रान्सफर्मरहरू, स्वचालन टर्मिनलहरू (DTU/FTU) को लागि सुरक्षित, भरपर्दो शक्ति प्रदान गर्दै।

उत्पादन विवरण

VPI भ्याकुम प्रेसर गर्भाधान प्रक्रिया

सबै विन्डिङहरू भ्याकुम अन्तर्गत सोलभेन्टलेस इन्सुलेट वार्निशले गर्भाधान गरिएका छन्, आन्तरिक हावा हटाउँदै र वार्निसलाई पूर्ण रूपमा घुमाउन, तहहरू र जमिनमा छिर्न अनुमति दिन्छ। उपचार पछि, यसले थर्मल चालकता, मेकानिकल बल, र ओसिलो प्रतिरोधी मानक गर्भाधान प्रक्रियाहरू भन्दा धेरैको साथ एक मोनोलिथिक "ठोस" संरचना बनाउँछ।

बाहिरी-विशिष्ट जंक्शन बक्स

कम भोल्टेज आउटलेट बक्समा तामाको बसबारहरू बीच पर्याप्त विद्युतीय क्लियरेन्स (>20 मिमी) सहितको ज्वाला-प्रतिरोधी इन्सुलेट समर्थन प्यानल छ। केबल प्रविष्टिहरूले बहु-सील ग्यास्केटहरू र केबल ग्रन्थिहरू प्रयोग गर्छन्, विभिन्न बख्तरबंद वा रबर-शीथेड केबलहरूसँग मिल्दोजुल्दो, बक्समा केबलको साथमा ओसिलो प्रवेश रोक्न।

भारी शुल्क स्टेनलेस स्टील घेरा

घेरा लेजर काट्ने, सीएनसी झुकाउने, र रोबोटिक वेल्डिंग प्रयोग गरेर निर्माण गरिएको छ, सबै सिमहरू लगातार सिल गरिएको छ। ढोकाहरूमा तीन-बिन्दु लक ह्यान्डलहरू र मौसम-प्रतिरोधी सीलिङ ग्यास्केटहरू छन्। माथिल्लो कभरलाई एङ्गल रेन शिल्डको रूपमा डिजाइन गरिएको छ र यसले सुविधाजनक बाहिरी उचालनका लागि आँखा बोल्टहरू समावेश गर्दछ।

प्याकेजिङ्ग, वितरण र बिक्री पछि

प्याकेजिङ विधि

1. ट्रान्सफर्मरको शरीरलाई आर्द्रता-प्रूफ पीई फिल्मले बेरिएको, भित्र राखिएको डेसिकेन्ट।

2. हेभी-ड्युटी काठको क्रेट वा फ्युमिगेसन-रहित प्लाईवुड बक्स (निर्यात मापदण्डहरू पूरा गर्ने) मा प्याक गरिएको, उच्च घनत्व फोम वा कुशनिंगको लागि हावा भरिएको झोलाहरूले घेरिएको।

3. लेबलहरू जस्तै "मोइश्चर प्रुफ", "फ्रेजाइल", र "दिस वे अप" बाकसको बाहिरी भागमा टाँसिएको।

वितरण विधि

1. घरेलु: समर्पित रसद ट्रक (सानो क्षमता Deppon/SF एक्सप्रेस भारी सामान मार्फत पठाउन सकिन्छ)।

2. निर्यात: भन्सार कागजात सहित समुद्री, रेल, वा हवाई भाडाको व्यवस्था।

बिक्री पछि सेवा

1. वारेन्टी अवधि: प्राप्तिको मितिबाट 12 महिना।

2. वारेन्टी अवधिमा निर्माण दोषहरूको लागि नि: शुल्क मरम्मत वा प्रतिस्थापन।

बारम्बार सोधिने प्रश्नहरू (प्रश्न र उत्तर)

Q1: के यो एयर कूलिंग आउटडोर आइसोलेसन ड्राई प्रकारको ट्रान्सफर्मर नियमित तेलमा डुबेको ट्रान्सफर्मरको तुलनामा धेरै तताउने र जल्ने सम्भावना छैन?

A: एकदम उल्टो। हावाको तेल भन्दा कम थर्मल चालकता भए तापनि, हाम्रो उत्पादनले क्लास एच इन्सुलेशन (१८० डिग्री सेल्सियसको लागि मूल्याङ्कन गरिएको) र VPI भ्याकुम गर्भाधान प्रक्रिया प्रयोग गर्दछ। विन्डिङबाट तातो कुशलतापूर्वक टाढा सञ्चालन गरिन्छ र घेरा मार्फत फैलिन्छ। उही क्षमताको लागि, हाम्रो डिजाइनमा ठूलो तापक्रम वृद्धि मार्जिन छ, यसले तेल चुहावट र परम्परागत एकाइहरूमा निम्न तेलको स्तरको कारणले गर्दा हुने बर्नआउट विफलताहरू कम हुने सम्भावना कम हुन्छ। हाम्रोएयर कूलिंग आउटडोर आइसोलेशन ड्राई टाइप ट्रान्सफर्मर40°C बाहिरी अवस्थाहरूमा पूर्ण लोडमा पनि इन्सुलेशन सीमा भन्दा तल तातो ठाउँको तापक्रममा सञ्चालन हुन्छ।

Q2: वर्षाको दिनमा बाहिर, के वर्षाको पानी कूलिङ लभर्सबाट भित्र पस्छ र भित्र सर्ट सर्किट हुने छैन?

A: होइन। हाम्रो घेरा सुरक्षा मूल्याङ्कन IP54 हो। लुभरहरूमा आन्तरिक भूलभुलैया-शैली च्यानल र मेटल मेस स्क्रिन छ। परीक्षणहरूले देखाउँछ कि 10mm प्रति मिनेटको वर्षाको तीव्रतामा अगाडिबाट प्रत्यक्ष स्प्रे भए पनि, भित्री भाग पूर्ण रूपमा सुख्खा रहन्छ। सबै केबल प्रविष्टि पोर्टहरूले विस्फोट-ग्रेड सील गरिएको ग्रंथिहरू प्रयोग गर्दछ, ओसिलो प्रवेशको लागि कुनै पनि मार्गलाई पूर्ण रूपमा अवरुद्ध गर्दछ।

प्राविधिक विशिष्टता तालिका
