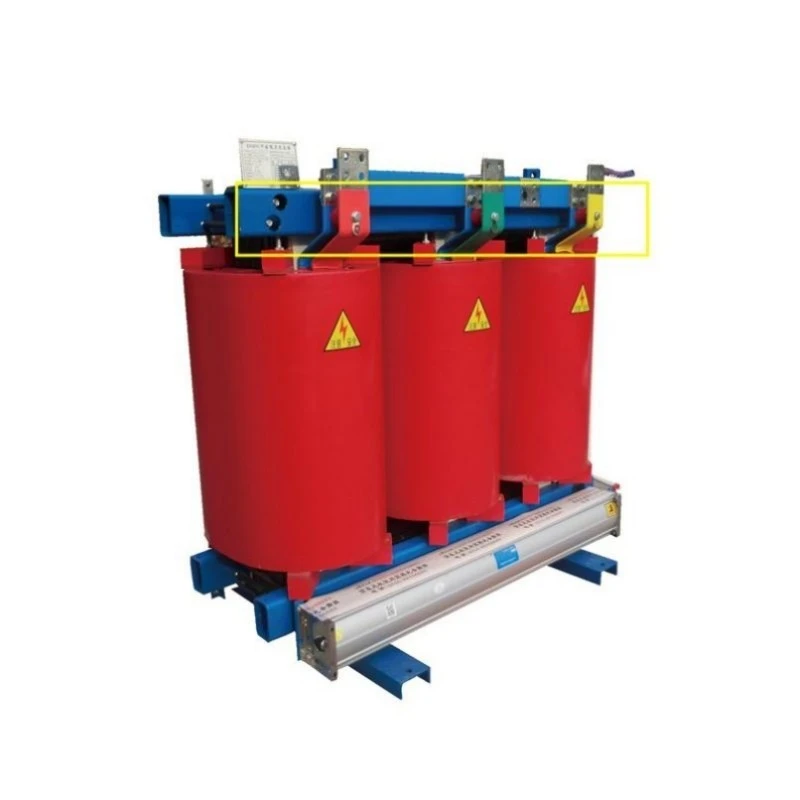

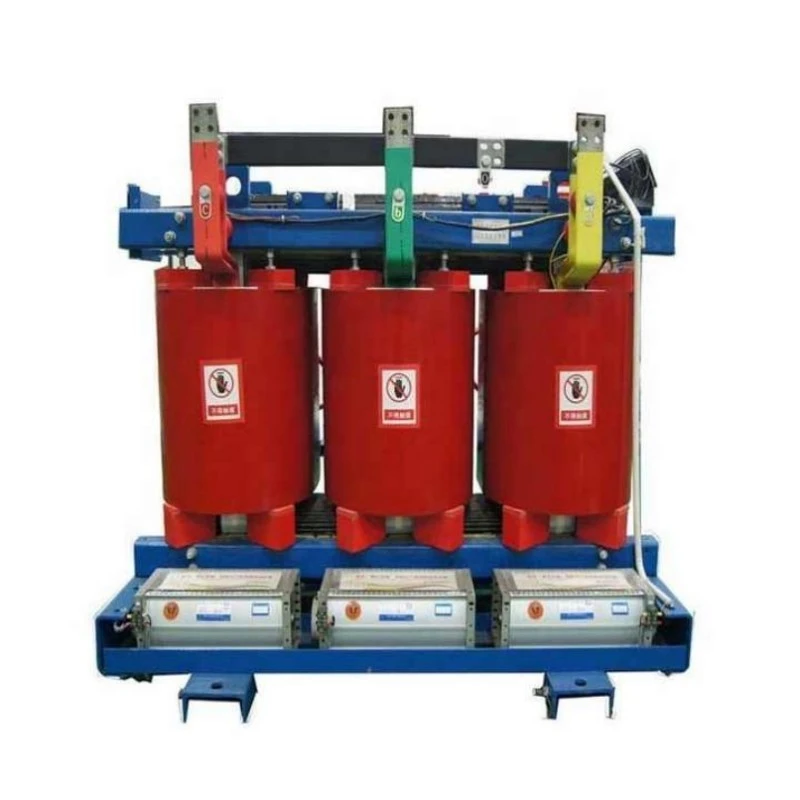

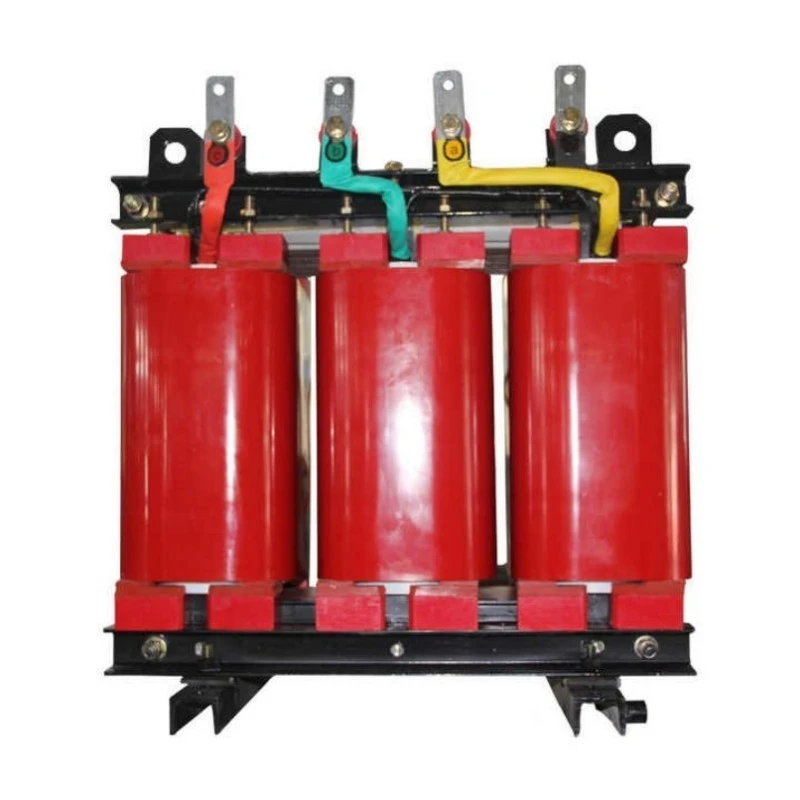

एयर कूलिंग इपोक्सी राल ड्राई टाइप ट्रान्सफर्मर

यो के हो?

एयर कूलिंग इपोक्सी रेसिन ड्राई टाइप ट्रान्सफर्मर एक पूर्णतया तेल-रहित पावर रूपान्तरण यन्त्र हो जहाँ सबै उच्च र कम भोल्टेज विन्डिङहरू भ्याकुम दबाबमा कास्ट इपोक्सी रालमा पूर्ण रूपमा इन्क्याप्सुलेटेड हुन्छन्। इन्सुलेशन र कूलिङका लागि खनिज तेल वा सिंथेटिक तरल पदार्थमा भर पर्ने परम्परागत ट्रान्सफर्मरहरूभन्दा फरक, यो एकाइले कूलिङ माध्यमको रूपमा मात्र हावा प्रयोग गर्छ — या त प्राकृतिक संवहन (AN) वा वैकल्पिक बाध्य हावा (AF)। इपोक्सी रालले ट्रिपल कर्तव्यहरू सेवा गर्दछ: प्राथमिक विद्युतीय इन्सुलेशन, नमी र प्रदूषकहरू विरुद्ध मेकानिकल सुरक्षा, र सर्ट-सर्किट बलहरूको सामना गर्ने कठोर संरचना।

यसले के गर्छ?

भोल्टेज रूपान्तरण: मध्यम भोल्टेज (6kV, 10kV, 20kV, 35kV) को उपयोग भोल्टेजहरू (208V, 400V, 480V, 690V) औद्योगिक, व्यावसायिक, र आवासीय लोडहरूको लागि स्टेप्स डाउन। वैकल्पिक रूपमा, नवीकरणीय ऊर्जा ग्रिड इन्टरकनेक्शनको लागि भोल्टेज चरणहरू।

फायर-सेफ पावर डिस्ट्रिब्युसन: भवनहरू, भूमिगत पार्किङ ग्यारेजहरू, अस्पतालहरू, र डेटा केन्द्रहरूमा बिजुली प्रदान गर्दछ जहाँ तेल भरिएको ट्रान्सफर्मरहरू फायर कोडहरूद्वारा निषेधित छन्। आत्म-निभाउने epoxy (UL 94 V-0 रेटेड) ले आगोको प्रचार गर्दैन।

सेन्सेटिभ लोडका लागि क्लिन पावर: प्राथमिक र माध्यमिक सर्किटहरू, फिल्टरिङ हार्मोनिक्स, सप्रेसिङ सर्जेस, र मेडिकल इमेजिङ उपकरण, सीएनसी मेसिन र प्रयोगशाला उपकरणहरूमा बाधा पुर्‍याउने ग्राउन्ड लूपहरू हटाउने बिचको अलगाव प्रदान गर्दछ।

बाहिरी र कठोर वातावरण सञ्चालन: वैकल्पिक IP54 वा IP65 घेराहरूसँग, ट्रान्सफर्मरले वर्षा, हिउँ, धूलो तूफान, नुन स्प्रे, र तापमान चरम -30°C देखि +55°C सम्म प्रदर्शनमा ह्रास बिना सहन सक्छ।

संक्षेपमा, सुरक्षा, वातावरणीय अनुपालन, र दीर्घकालीन विश्वसनीयता गैर-वार्तालाप योग्य हुँदा एयर कूलिंग इपोक्सी रेसिन ड्राई टाइप ट्रान्सफर्मर रुचाइएको छनोट हो।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन (प्रश्न र उत्तर ढाँचा)

Q1: कुन कुराले इपोक्सी राल इन्सुलेशनलाई खुला-घाउ डिजाइनहरू भन्दा उत्कृष्ट बनाउँछ?

A: तीन मुख्य फाइदाहरू। पहिलो, नमी प्रतिरक्षा - epoxy गैर-हाइग्रोस्कोपिक छ। एयर कूलिंग इपोक्सी रेसिन ड्राई टाइप ट्रान्सफर्मर १००% आर्द्रतामा हप्ता बन्द भएपछि तुरुन्तै पुन: सुरु हुन्छ, जबकि खुल्ला-घाउ इकाइहरूलाई प्रिहिट गर्न आवश्यक हुन्छ। दोस्रो, प्रदूषण संरक्षण - प्रवाहकीय धुलोले ठोस इपोक्सी सतहहरूमा प्रवेश गर्न सक्दैन, ट्र्याकिङ र फ्ल्याशओभर जोखिमहरू हटाउँछ। तेस्रो, मेकानिकल बल — इनक्याप्सुलेटेड विन्डिङहरूले विरूपण बिना 25 × मूल्याङ्कन गरिएको करन्टसम्म सर्ट-सर्किट बलहरू सामना गर्छन्।

आवेदन: डाटा सेन्टरहरू — शून्य धुलो सङ्कलन जोखिम, 55dB मुनि शान्त सञ्चालन, र आत्म-निभाउने epoxy IT उपकरण कोठाहरूको लागि NFPA 75 आवश्यकताहरू पूरा गर्दछ।

Q2: यसले तेल बिना बाहिर कसरी प्रदर्शन गर्छ?

A: IP54/IP65 घेराहरू (स्टेनलेस स्टील, ढलान भएको वर्षाको छत, भूलभुलैया भेन्टिलेटरहरू) संग, ट्रान्सफर्मरले वर्षा, धुलो र नुन स्प्रेको प्रतिरोध गर्दछ। Epoxy windings तेल भरिएको रेडिएटरहरु भन्दा राम्रो क्षरण प्रतिरोध गर्दछ। तटीय साइटहरूको लागि, 316 स्टेनलेस स्टील घेराहरू उपलब्ध छन्।

आवेदन: सोलार फार्म र विन्ड पार्कहरू - दुर्गम, कर्मचारी नभएका स्थानहरूले शून्य तेल नमूना, शून्य चुहावट निरीक्षण, र कुनै आगो दमन प्रणालीबाट फाइदा लिन्छन्। एकाइहरू -30°C देखि +55°C सम्मको चरम तापक्रममा वर्षौंसम्म अप्रत्याशित रूपमा सञ्चालन हुन्छन्।

Q3: के यसले मोटर सुरु हुने सर्ज र ओभरलोडहरू ह्यान्डल गर्न सक्छ?

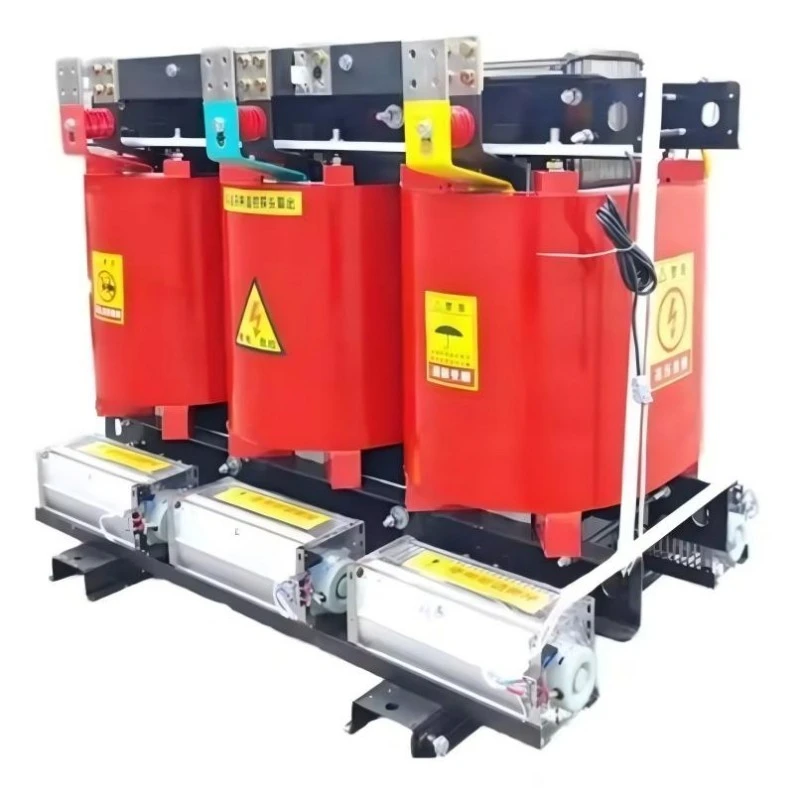

A: हो। कक्षा H (180°C) इन्सुलेशनले प्राकृतिक कूलिङ (AN) अन्तर्गत 110% निरन्तर ओभरलोड र 30 मिनेटको लागि 130% अनुमति दिन्छ। जबर्जस्ती हावा (AF) विकल्पको साथ, क्षमता २०-२५% बढ्छ — फ्यानहरू ८० डिग्री सेल्सियसमा स्वतः सुरु हुन्छ। गम्भीर चक्रीय ओभरलोडहरू 150% भन्दा बढीको लागि, हाम्रा इन्जिनियरहरूलाई सल्लाह दिनुहोस्।

आवेदन: औद्योगिक उत्पादन - अटोमोटिभ असेंबली लाइनहरू र स्ट्याम्पिङ प्लान्टहरूले गम्भीर लोड स्विङहरू अनुभव गर्छन्। कम प्रतिबाधा (4-6%) ले ±3% भित्र भोल्टेज नियमन कायम राख्छ, जबकि epoxy windings कम्पन प्रतिरोध गर्दछ जसले तेल भरिएको रेडिएटर वेल्डहरू क्र्याक गर्दछ।

Q4: के यो साँच्चै मर्मत-मुक्त छ?

A: कोर ट्रान्सफर्मरलाई कुनै तेल परिवर्तन, कुनै डाइलेक्ट्रिक परीक्षण, कुनै फिल्टरेशन, कुनै ग्यास्केट प्रतिस्थापन आवश्यक पर्दैन। प्रत्येक 12-24 महिनामा केवल तीनवटा साधारण जाँचहरू: कम्प्रेस गरिएको हावा, टर्क-चेक टर्मिनलहरू, र घेराको निरीक्षण गर्नुहोस्। कुल वार्षिक प्रयास: एक योग्य इलेक्ट्रीशियन द्वारा दुई घण्टा भन्दा कम।

उत्पादन विवरण - कुन कुराले लुगाओलाई प्रतियोगीहरू भन्दा उत्कृष्ट बनाउँछ

बारम्बार सोधिने प्रश्नहरू (प्रश्न र उत्तर)

Q1: Air Cooling Epoxy Resin Dry Type Transformer को वास्तविक दक्षता के हो, र के यो समयसँगै घट्छ?

A: 75% भार (सामान्य सञ्चालन बिन्दु) मा दक्षता 1000kVA एकाइको लागि 98.7% छ, 2500kVA एकाइको लागि 99.1% मा बढेर। दक्षता कोर हानि (स्थिर, सिलिकन स्टील गुणस्तरमा निर्भर गर्दछ) र तामाको हानि (लोड स्क्वायरमा भिन्न हुन्छ) द्वारा निर्धारण गरिन्छ। एयर कूलिंग इपोक्सी रेसिन ड्राई टाइप ट्रान्सफर्मरको मुख्य फाइदा भनेको समयको साथमा दक्षता घट्दैन किनभने इपोक्सी इन्क्याप्सुलेशनले ओसिलो प्रवेशलाई रोक्छ जसले नोक्सान बढाउन सक्छ। तेलले भरिएको ट्रान्सफर्मरहरूले प्रायः 10-15 वर्ष पछि तेल घट्ने र कागज इन्सुलेशनको आर्द्रता बढेको कारण दक्षता घटेको देख्छन्। हाम्रो epoxy एकाइहरूले सम्पूर्ण 30+ वर्ष सेवा जीवनको लागि कारखाना दक्षता कायम राख्छन्। हामी प्रत्येक एकाइसँग ग्यारेन्टी घाटा मानहरू प्रदान गर्दछौं र यदि क्षेत्र परीक्षणले वारेन्टी अवधि भित्र उच्च हानि देखाउँछ भने भिन्नता फिर्ता गर्नेछौं।

Q2: मैले मेरो आवेदनको लागि सही क्षमता कसरी चयन गर्ने?

A: kVA मा तपाइँको कुल जडान लोड गणना गर्नुहोस्, त्यसपछि विविधता कारकहरू लागू गर्नुहोस्। निरन्तर लोडहरू (प्रकाश, HVAC, सर्भरहरू) को लागि, नेमप्लेटको 100% प्रयोग गर्नुहोस्। रुकावट भारहरू (मोटरहरू, वेल्डरहरू, लिफ्टहरू) को लागि, ड्यूटी चक्रको आधारमा 50-70% प्रयोग गर्नुहोस्। त्यसपछि 20-25% भविष्य विस्तार मार्जिन थप्नुहोस्। उदाहरण: 800kVA लगातार लोड भएको कारखाना + 400kVA मोटर लोड (विविधता कारक 0.6 → 240kVA) + 20% विस्तार = (800+240) × 1.2 = 1248kVA → 1250kVA वा 1500kVA चयन गर्नुहोस्। ओभर साइजिङले प्रारम्भिक लागत र नो-लोड हानि बढाउँछ; अण्डर-साइजिंगले ओभर तताउने र समयपूर्व विफलता निम्त्याउँछ। हाम्रा इन्जिनियरहरूले नि:शुल्क साइजिङ सहायता प्रदान गर्छन् — केवल तपाईंको लोड सूची र कर्तव्य चक्रहरू पठाउनुहोस्। मोटर-हेवी एप्लिकेसनहरूका लागि, हामी तापक्रम वृद्धि सीमा नाघेर सुरु हुने सर्जहरू ह्यान्डल गर्न जबरजस्ती एयर कूलिङ (AF) सिफारिस गर्छौं।

Q3: के ट्रान्सफर्मरलाई सुरुङ वा भल्ट जस्ता सीमित ठाउँमा स्थापना गर्न सकिन्छ?

A: बिल्कुल। दएयर कूलिंग इपोक्सी राल ड्राई टाइप ट्रान्सफर्मरसीमित ठाउँहरूको लागि आदर्श हो किनभने यसलाई कुनै तेल कन्टेनमेन्ट भल्ट आवश्यक पर्दैन (सबै पक्षहरूमा 2-3 मिटर क्लियरेन्स बचत गर्दै)। भेन्टिलेसनको लागि न्यूनतम निकासी सबै पक्षहरूमा 300mm र माथि 600mm छ। टनेल स्थापनाहरूको लागि, हामी एउटा कम-प्रोफाइल संस्करण प्रस्ताव गर्दछौं जहाँ घेराको उचाइ 200mm ले घटाइन्छ (शीतल लुभरहरू माथिको सट्टा छेउमा स्थानान्तरण गरिन्छ)। यद्यपि, टनेलहरूमा परिवेशको तापक्रम अन्य उपकरणहरूको कारणले माथि उठाउन सकिन्छ - हामी पर्याप्त चिसो पुष्टि गर्न थर्मल विश्लेषण गर्नेछौं। यदि प्राकृतिक संवहन अपर्याप्त छ भने, AF (फोर्स्ड एयर) विकल्पले फ्यानहरू सिधै कोर फ्रेममा माउन्ट गरी पदचिह्न नबढाइ थप कूलिङ प्रदान गर्दछ।

लुगाओ पावर किन रोज्नुहुन्छ?

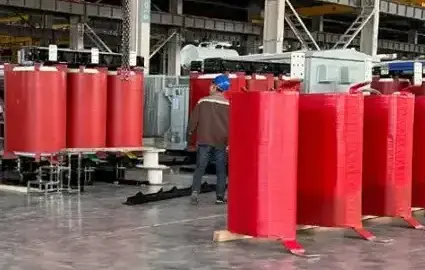

उन्नत उत्पादन: उन्नत उत्पादन उपकरण र परीक्षण विधिहरू द्वारा समर्थित।

प्रमाणित गुणस्तर: ISO 9001 र SGS प्रमाणित; प्रमुख उत्पादनहरूले CCC र CE प्रमाणपत्रहरू राख्छन्।

कारखाना परीक्षण: उत्पादनहरू ढुवानी अघि गुणस्तर निरीक्षण र परीक्षणबाट गुज्रिन्छ।

परियोजना अनुभव: उपकरणहरू पावर ग्रिड, औद्योगिक सुविधाहरू, खानी, रेलवे, निर्माण, र सामुदायिक पावर परियोजनाहरूमा प्रयोग गरिन्छ।

प्राविधिक समर्थन: उत्पादन चयन र डेलिभरीमा अनुकूलनबाट व्यावसायिक समर्थन।
