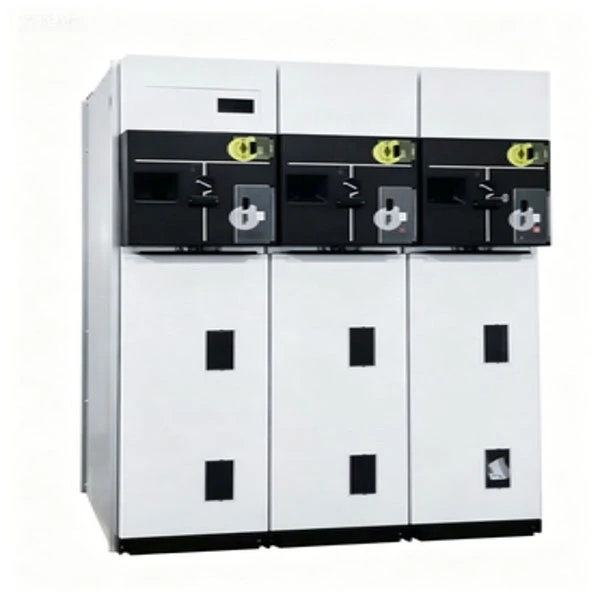

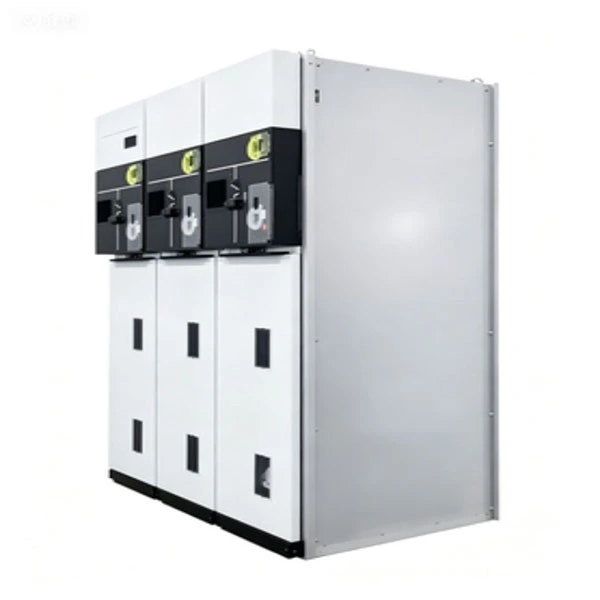

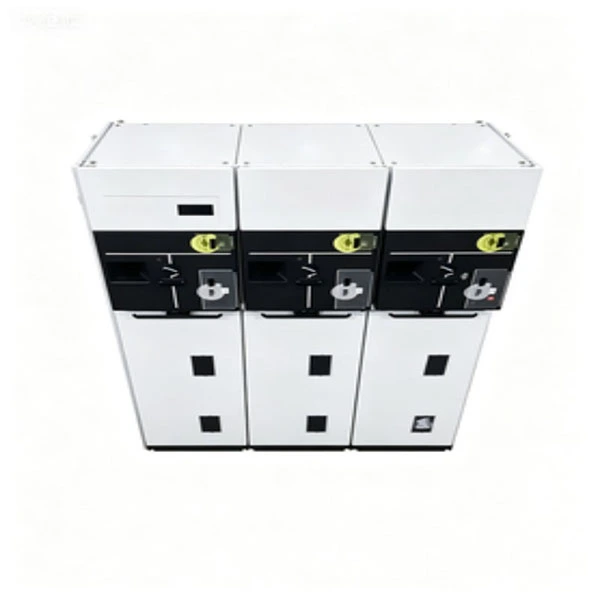

कम्प्याक्ट सील पूर्ण रूपमा इन्सुलेटेड RMU

कम्प्याक्ट सील गरिएको पूर्ण रूपमा इन्सुलेटेड RMU (रिंग मुख्य एकाई) एक कारखाना-एसेम्बल गरिएको, टाइप-परीक्षण गरिएको धातु-संलग्न स्विचगियर हो। यसले लोड-ब्रेक स्विचहरू, भ्याकुम सर्किट ब्रेकरहरू, फ्यूजहरू, र अर्थिङ स्विचहरूलाई एकल पूर्ण रूपमा सिल गरिएको र पूर्ण रूपमा इन्सुलेटेड स्टेनलेस स्टील ट्याङ्कीमा एकीकृत गर्दछ।

यसले के गर्छ?

माध्यमिक वितरण नेटवर्क (6kV–24kV) मा पावर लूपहरू जडान र अलग गर्दछ

उच्च-विश्वसनीयता पावर ग्रिडहरूको लागि दोष अलगाव र लूप स्विचिंग प्रदान गर्दछ

परम्परागत हावा-इन्सुलेट गरिएको RMUs भन्दा फरक, यो कम्प्याक्ट सिल गरिएको पूर्ण रूपमा इन्सुलेट गरिएको RMU ले प्राथमिक इन्सुलेशन माध्यमको रूपमा SF6 वा पर्यावरण-मैत्री इन्सुलेट ग्यास प्रयोग गर्दछ, ओसिलो प्रवेश, धुलो जम्मा, र जनावरहरूको घुसपैठलाई हटाउँछ --- यसलाई तटीय, मरुभूमि, उच्च-उचाइ, र भारी प्रदुषित क्षेत्रहरूको लागि आदर्श बनाउँछ।

उत्पादन विवरण

हाम्रो कम्प्याक्ट सिल गरिएको पूर्ण इन्सुलेटेड RMU शहरी बिजुली वितरण, औद्योगिक पार्कहरू, वायु/सौर ऊर्जा प्लान्टहरू, र एयरपोर्टहरू र डेटा केन्द्रहरू जस्ता पूर्वाधार परियोजनाहरूका लागि विकसित गरिएको अर्को पुस्ताको रिंग मुख्य इकाई हो। मूल्याङ्कन गरिएको भोल्टेज 12kV देखि 24kV सम्म हुन्छ, मुख्य बसबारहरूको लागि 630A र फ्यूज-सुरक्षित सर्किटहरूको लागि 125A को मूल्याङ्कन गरिएको वर्तमान।

मुख्य प्राविधिक सुविधाहरू:

1. पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्याङ्की (IP67 सुरक्षा मूल्याङ्कन)

2. SF6 ग्यास इन्सुलेशन (वा वैकल्पिक पर्यावरण-मैत्री ग्यास)

3. आन्तरिक चाप वर्गीकरण IAC AFLR 20kA/1s

4. मेकानिकल जीवन: लोड-ब्रेक स्विचहरूको लागि 5,000 अपरेशनहरू

5. तनाव राहत संग एकीकृत केबल जडान कम्पार्टमेन्ट

6. वैकल्पिक रिमोट कन्ट्रोल र SCADA एकीकरण

7. कम्प्याक्ट सिल गरिएको पूर्ण रूपमा इन्सुलेटेड RMU लाई कुनै आन्तरिक सफाई वा एन्टी-कन्डेन्सेसन हीटिंगको आवश्यकता पर्दैन, खुल्ला प्रकारको स्विचगियरको तुलनामा मर्मत लागतलाई एकदमै कम गर्छ।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

मुख्य विशेषताहरु

1. पूर्ण रूपमा सिल गरिएको, पूर्ण रूपमा इन्सुलेटेड--- आर्द्रता, नुन कुहिरो, धुलो, वा साना जनावरहरूबाट कुनै प्रभाव छैन।

2. कम्प्याक्ट संरचना--- चौडाइ सामान्यतया 350-450mm प्रति एकाइ, 50% भुइँ ठाउँ बचत।

3. आर्क-प्रूफ डिजाइन--- IAC AFLR 20kA/1s को पालना गर्दछ, अपरेटर सुरक्षा सुनिश्चित गर्दै।

4. २०+ वर्षको लागि मर्मत-मुक्त---सामान्य अवस्थाहरूमा सफा, सुकाउने, वा ग्यास रिफिल गर्न आवश्यक पर्दैन।

5. दृश्यात्मक ब्रेक --- लोड-ब्रेक स्विच स्थितिको लागि वैकल्पिक अवलोकन विन्डो।

6. उच्च मेकानिकल विश्वसनीयता --- सिल गरिएको बीयरिंग संग स्टेनलेस स्टील संयन्त्र।

7. स्मार्ट तयार --- PT, CT, र स्वचालन को लागी मोटर चालित अपरेटिङ संयन्त्र संग सुसज्जित गर्न सकिन्छ।

आवेदन परिदृश्यहरू

● शहरी बिजुली वितरण नेटवर्क --- आवासीय कम्प्लेक्स, व्यावसायिक भवन, अस्पताल, डाटा सेन्टरहरू।

● नवीकरणीय ऊर्जा परियोजनाहरू---विन्ड टर्बाइन स्टेप-अप स्टेशनहरू, सौर्य फार्म सङ्कलन लाइनहरू।

● पूर्वाधार निर्माण---विमानस्थल, सबवे, सुरुङ, बन्दरगाह।

● अस्थायी र आपतकालीन बिजुली आपूर्ति---मोबाइल सबस्टेशन, निर्माण स्थलहरू।

● औद्योगिक क्षेत्रहरू---उच्च विश्वसनीयता र कम मर्मत आवश्यक पर्ने कारखानाहरू।

प्रश्नोत्तर

Q1: कम्प्याक्ट सील गरिएको पूर्ण रूपमा इन्सुलेटेड RMU ले उच्च आर्द्रताको तटीय वातावरणमा कसरी प्रदर्शन गर्छ?

A: उत्कृष्ट। किनभने पूर्ण रूपमा इन्सुलेटेड RMU ले IP67 सुरक्षाको साथ पूर्ण रूपमा सिल गरिएको स्टेनलेस स्टील ट्यांक प्रयोग गर्दछ, नमी इन्सुलेशन डिब्बामा प्रवेश गर्न सक्दैन। कुनै एन्टी-कन्डेन्सेशन हीटरहरू आवश्यक पर्दैन। यो ओपन-टाइप स्विचगियरमा ठूलो फाइदा हो, जुन प्रायः उच्च आर्द्रता क्षेत्रहरूमा आन्तरिक फ्ल्याशओभरबाट ग्रस्त हुन्छ।

Q2: ग्याँस चुहावट दर के हो? के मैले यसको जीवनकालमा रिफिल गर्न आवश्यक छ?

A: हाम्रो उत्पादन प्रक्रियामा प्रति वर्ष ०.१% भन्दा कमको चुहावट दर सुनिश्चित गर्न हिलियम चुहावट परीक्षण समावेश छ। सामान्य सञ्चालन अन्तर्गत, 30 वर्ष भित्र कुनै ग्यास रिफिलिंग आवश्यक पर्दैन। प्रारम्भिक चेतावनीको लागि वैकल्पिक सुविधाको रूपमा कम-दबाव अलार्म समावेश गरिएको छ।

Q3: कम्प्याक्ट सिल गरिएको पूर्ण रूपमा इन्सुलेटेड RMU फायर-सुरक्षित छ?

A: हो। ट्याङ्की 2mm बाक्लो स्टेनलेस स्टीलले बनेको छ, र आन्तरिक चाप परीक्षणले यो सुनिश्चित गर्दछ कि आन्तरिक गल्तीको दुर्लभ घटनामा, चाप अगाडि वा छेउमा तातो ग्यासहरू बाहिर नछोडिकन समावेश छ। आगो-संवेदनशील अनुप्रयोगहरूको लागि (जस्तै, अस्पतालहरू, डेटा केन्द्रहरू), हामी एक वैकल्पिक निष्क्रिय अग्नि सुरक्षा कोटिंग पनि प्रस्ताव गर्दछौं।

Q4: के म यो RMU मेरो अवस्थित SCADA प्रणालीसँग एकीकृत गर्न सक्छु?

A: बिल्कुल। कम्प्याक्ट RMU ले मोटर चालित सञ्चालन संयन्त्र, सहायक सम्पर्कहरू, र सञ्चार मोड्युलहरू (RS485, Modbus, IEC 61850 वैकल्पिक) लाई समर्थन गर्दछ। वास्तविक-समय स्थिति, गल्ती, र दबाव स्थिति टाढैबाट निगरानी गर्न सकिन्छ।

Q5: तपाईको बीचमा के फरक छRMUर परम्परागत हावा-इन्सुलेटेड क्याबिनेटहरू?

A: परम्परागत हावा-इन्सुलेटेड क्याबिनेटहरूलाई नियमित सफाई, ठूलो क्लियरेन्स दूरी, र एन्टी-कन्डेन्सेसन हीटिंग चाहिन्छ। हाम्रो कम्प्याक्ट सिल गरिएको पूर्ण रूपमा इन्सुलेटेड RMU ले यी सबै आवश्यकताहरूलाई हटाउँछ — सानो पदचिह्न, उच्च विश्वसनीयता, र १०-२० वर्षमा स्वामित्वको कम कुल लागत।

Q6: के तपाइँ 12-महिना वारेन्टी प्रस्ताव गर्नुहुन्छ?

A: हो, हामी ढुवानीको मितिदेखि मानक १२-महिनाको वारेन्टी प्रस्ताव गर्छौं, सशुल्क सेवा सम्झौता अन्तर्गत 24 वा 36 महिनासम्म विस्तार गर्ने विकल्पको साथ। वारेन्टी अवधिमा, कुनै पनि निर्माण दोषहरू नि: शुल्क मर्मत वा प्रतिस्थापन गरिन्छ।

उत्पादन विवरण

ट्यांक र सील प्रक्रिया

कम्प्याक्ट सिल गरिएको पूर्ण इन्सुलेटेड RMU को ट्याङ्की 2mm मोटो AISI 304 स्टेनलेस स्टील, लेजर-वेल्डेड र हेलियम-लीक-टेस्टबाट बनाइएको छ। सीलिङले हाइड्रोजनेटेड नाइट्राइल रबर (HNBR) बाट बनेको डुअल ओ-रिङहरू प्रयोग गर्दछ, जसले 30 वर्ष भन्दा बढी उमेरसम्म वा क्र्याक नगरी लोच कायम राख्छ। आंशिक डिस्चार्ज हटाउनका लागि सबै बुशिङहरू इम्बेडेड शिल्डहरूसँग इपोक्सी-कास्ट हुन्छन्।

इन्सुलेशन र आर्क अवरोध

लोड-ब्रेक स्विच SF6 ग्यासमा 0.04–0.05 MPa सापेक्ष दबावमा काम गर्दछ। पफर-प्रकारको चाप निभाउने डिजाइनले 630A लोड करन्टको अवरोध र केबल चार्जिङ करेन्टहरू बनाउन/ब्रेकिङ सुनिश्चित गर्दछ। वैकल्पिक भ्याकुम सर्किट ब्रेकर मोड्युलहरू ट्रान्सफर्मर सुरक्षाको लागि उपलब्ध छन्, "कम्बो" एकाइ बनाउन वर्तमान-सीमित फ्यूजहरूसँग एकीकृत।

सञ्चालन संयन्त्र

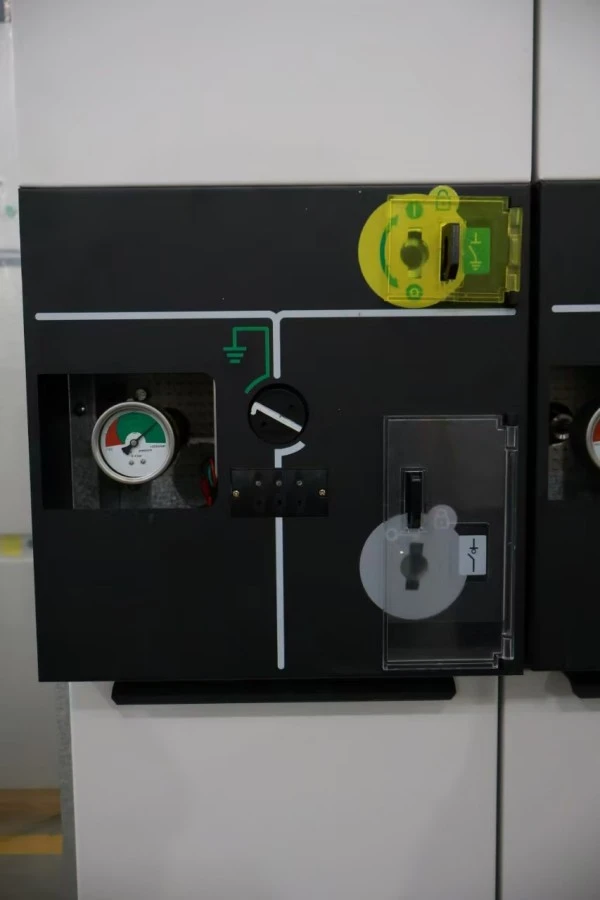

थ्री-पोजिसन स्विच (बन्द / खुला / अर्थ्ड) स्पष्ट स्थिति सूचकको साथ वसन्त-सहायता मेकानिकल मेकानिज्मद्वारा संचालित हुन्छ। सबै गतिशील भागहरू ट्याङ्की भित्र बन्द छन्, ओक्सीकरण र धुलो संचय हटाउँदै। अगाडिको प्यानलले मेकानिकल इन्टरलकहरू रोक्न समावेश गर्दछ:

1. लोड स्विच बन्द हुँदा पृथ्वी स्विच बन्द गर्दै

2. पृथ्वी स्विच खुला हुँदा केबल डिब्बा कभर खोल्दै

केबल जडान र अर्थिंग

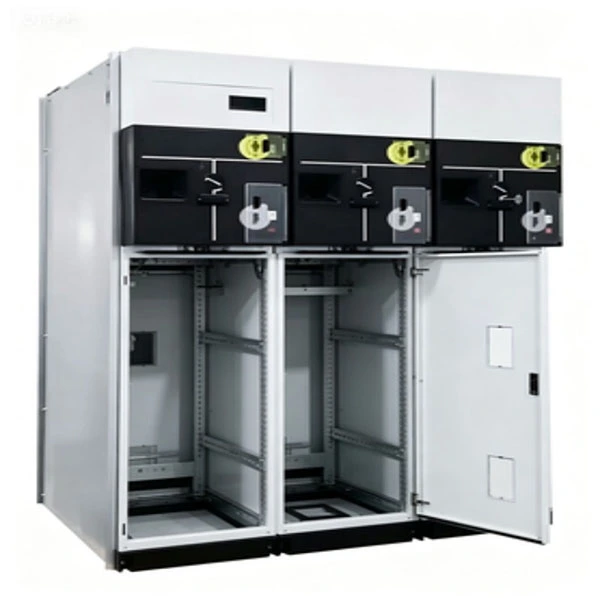

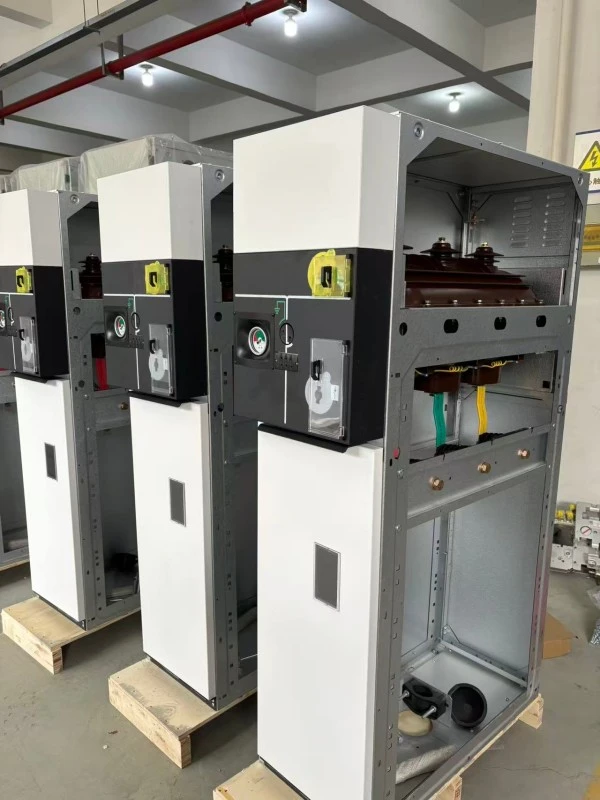

केबल डिब्बाहरू तनाव कोन समर्थनको साथ एकल वा समानान्तर केबलहरूको लागि डिजाइन गरिएको हो। मानक केबल बक्सहरूले तातो-संकुचन वा चिसो-सङ्कित समाप्ति स्वीकार गर्दछ। एक एकीकृत तामा पृथ्वी पट्टी सबै एकाइहरु मा चल्छ, सुरक्षा अनुपालन को लागी दोहोरो अर्थिंग बिन्दुहरु संग।

गुणस्तर र परीक्षण आश्वासन

प्रत्येक कम्प्याक्ट सील गरिएको पूर्ण रूपमा इन्सुलेटेड RMU ले ढुवानी अघि नियमित परीक्षणहरू पार गर्दछ:

● मुख्य सर्किट प्रतिरोध मापन

● पावर-फ्रिक्वेन्सी प्रतिरोध भोल्टेज परीक्षण (42kV/1min 12kV को लागि; 24kV को लागि 65kV/1min)

● लाइटनिङ आवेग परीक्षण (12kV को लागि 75kV शिखर; 24kV को लागि 125kV शिखर)

● ग्यास चुहावट परीक्षण (हिलियम मास स्पेक्ट्रोमेट्री)

● मेकानिकल सञ्चालन परीक्षण (200 चक्र)

● आंशिक डिस्चार्ज मापन (<5pC)

● आन्तरिक चाप प्रमाणीकरण (प्रकार परीक्षण, तेस्रो-पक्ष प्रयोगशाला द्वारा प्रदर्शन)

● सबै उत्पादनहरूले IEC 62271-200, GB 3906, GB/T 11022, र GB/T 3804 को पालना गर्छन्।

प्याकेजिङ र डेलिभरी

प्याकेजिङ्ग: सदमे प्रुफ फोम र ओसिलो बाधा संग काठ निर्यात बक्से। प्रत्येक एकाइ व्यक्तिगत रूपमा भ्याकुम-सील प्लास्टिकमा डेसिक्यान्ट झोलाहरूसँग बेरिएको छ।

सामानहरू: अपरेशन ह्यान्डल, अर्थिङ किट, स्पेयर ओ-रिंगहरू, केबल लगहरू, र स्थापना पुस्तिका।

वितरण: FOB शंघाई वा Ningbo। मानक डेलिभरी 25-35 दिन आदेश पुष्टि पछि। अत्यावश्यक परियोजनाहरूको लागि एयर फ्रेट उपलब्ध छ।
