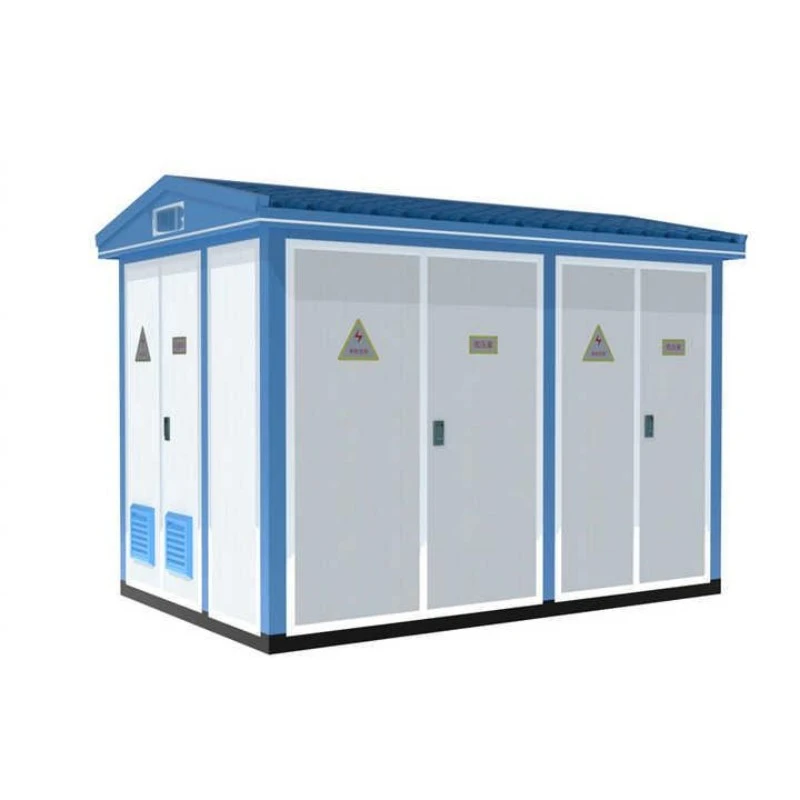

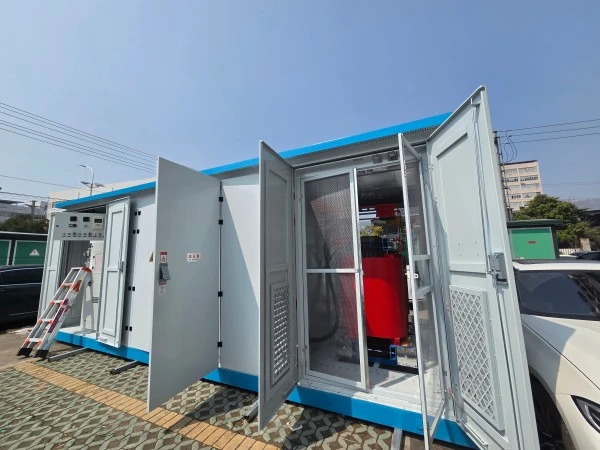

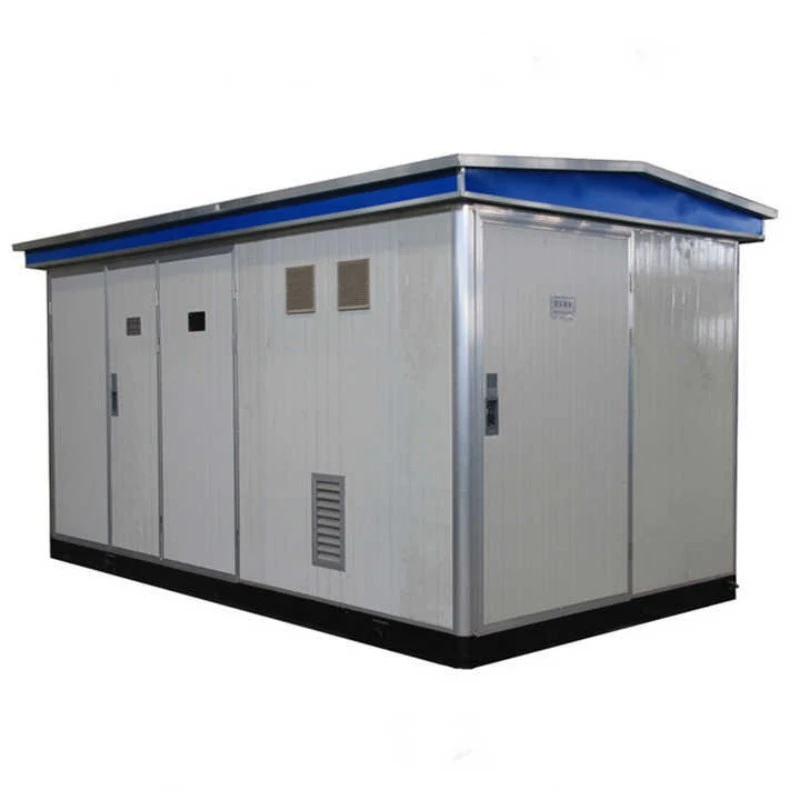

स्मार्ट पूर्व-स्थापित यूरोपीयन प्रकार ट्रान्सफर्मर सबस्टेशन

स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशन एक कारखाना-एसेम्बल गरिएको, कम्प्याक्ट पावर वितरण इकाई हो जसले एक एकीकृतमध्यम भोल्टेज स्विचगियर, कम भोल्टेज वितरण प्यानल, र एकल, संलग्न आवासमा तेल-डुबाइएको वा सुख्खा-प्रकारको ट्रान्सफर्मर। परम्परागत सिभिल ईन्जिनियरिङ् सबस्टेशनहरू भन्दा फरक, यो युरोपेली-शैली इकाई पूर्वनिर्मित, परीक्षण, र स्थापना गर्न तयार प्रणालीको रूपमा डेलिभर गरिएको छ।

यसले के गर्छ?

यसले मध्यम-भोल्टेज बिजुली (सामान्यतया 6kV–35kV) लाई निम्न-भोल्टेज स्तर (400V–690V) मा आवासीय समुदायहरू, व्यावसायिक भवनहरू, कारखानाहरू, र नवीकरणीय ऊर्जा प्लान्टहरूमा सुरक्षित वितरणको लागि तल झर्छ। स्मार्ट पूर्व-स्थापित युरोपेली प्रकार ट्रान्सफर्मर सबस्टेशनले लोड, तापमान, र पावर गुणस्तरको बुद्धिमानी निगरानीलाई पनि समर्थन गर्दछ, रिमोट गल्ती निदान र स्वचालित अलार्म प्रकार्यहरू सक्षम पार्दै। यसले यसलाई स्मार्ट ग्रिड र अपरिचित सबस्टेशनहरूको लागि एक आदर्श विकल्प बनाउँछ।

उत्पादन लाभहरू

1. स्मार्ट निगरानी र रिमोट नियन्त्रण

स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशन एक वैकल्पिक बौद्धिक टर्मिनल इकाई (ITU) संग आउँछ जसले भोल्टेज, वर्तमान, पावर कारक, र तेलको तापक्रममा वास्तविक-समय डेटा सङ्कलन गर्दछ। डाटा 4G, इथरनेट, वा फाइबर अप्टिक्स मार्फत केन्द्रीय नियन्त्रण कोठामा पठाउन सकिन्छ, साइटमा निरीक्षण लागतहरू घटाउँदै।

2. कम्प्याक्ट फुटप्रिन्ट र द्रुत तैनाती

किनभने यो कारखानामा पूर्व-संकलन गरिएको छ, स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशनलाई साइटमा मात्र एक साधारण आधार चाहिन्छ। स्थापना गर्न हप्ताको सट्टा 1-2 दिन लाग्छ, सिभिल कार्य र जग्गा कब्जामा 60% सम्म बचत हुन्छ।

3. कठोर परिस्थितिहरूमा उच्च विश्वसनीयता

घेराका लागि IP54 (वा माथि) को सुरक्षा मूल्याङ्कन र भित्र तेल-डुबाइएको वा इपोक्सी-राल ट्रान्सफर्मरहरू, यो सबस्टेशनले मरुभूमि, तटीय क्षेत्रहरू, वा उच्च-उचाई क्षेत्रहरूमा निरन्तर सञ्चालन सुनिश्चित गर्दै -25°C देखि +40°C सम्म धूलो, वर्षा, नुन कुहिरो, र चरम तापक्रमलाई प्रतिरोध गर्दछ।

४. ऊर्जा दक्षता र कम हानि

S11 वा S13 शृङ्खलाको लो-लस ट्रान्सफर्मरहरूसँग सुसज्जित, स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेसनले 20-वर्षको आयुमा सीधै बिजुलीको बिल र कार्बन उत्सर्जनलाई कम गर्दै पारंपरिक एकाइहरूको तुलनामा 30% सम्म नो-लोड घाटा कम गर्छ।

5. पूर्ण रूपमा अनुकूलन योग्य

हामी लचिलो कन्फिगरेसनहरू प्रस्ताव गर्छौं: तामा वा एल्युमिनियम विन्डिङहरू, अन-लोड ट्याप परिवर्तकहरू, स्वचालित पावर फ्याक्टर सुधार (APFC), र सर्ज अरेस्टरहरू। चाहे तपाईलाई भिला क्षेत्रको लागि 200kVA एकाइ चाहिन्छ वा औद्योगिक पार्कको लागि 2500kVA एकाइ चाहिन्छ, हामी समाधान तयार गर्न सक्छौं।

उत्पादन सुविधा

पूर्ण रूपमा संलग्न र मौसम प्रतिरोधी आवास --- गैल्भेनाइज्ड स्टील वा एल्युमिनियम मिश्र धातुबाट बनेको, एन्टी-कोरोसन पेन्टले लेपित, बाहिरी स्थापनाको लागि उपयुक्त।

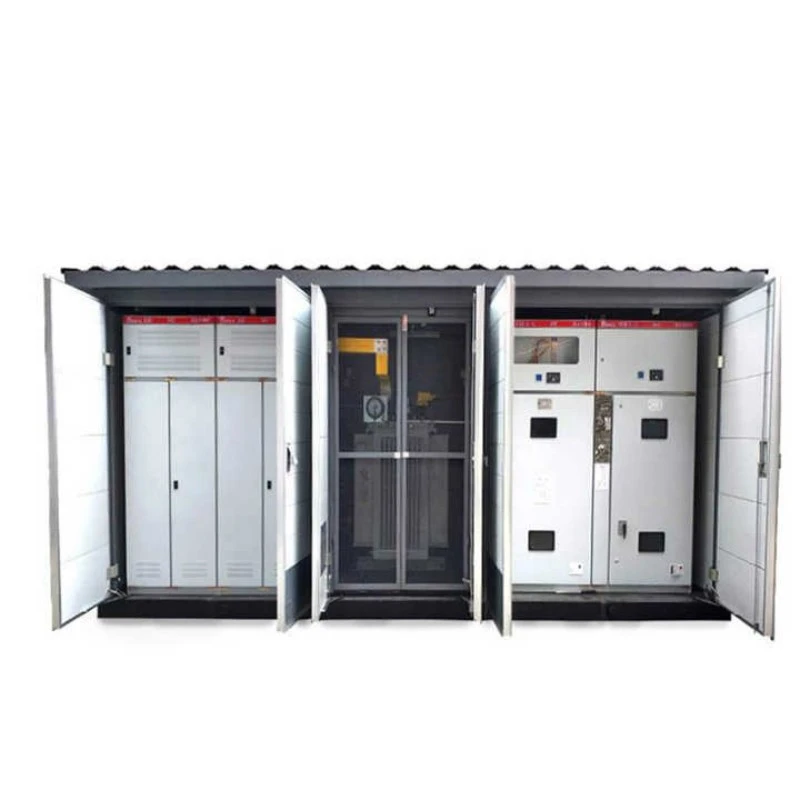

मोड्युलर आन्तरिक लेआउट --- अपरेटर सुरक्षा सुनिश्चित गर्न मेकानिकल इन्टरलकहरू सहित HV स्विचगियर, ट्रान्सफर्मर, र LV वितरणको लागि अलग डिब्बाहरू।

इन्टेलिजेन्ट कुलिङ सिस्टम --- ड्राई-टाइप ट्रान्सफर्मरहरू वा तेलमा डुबेका एकाइहरूका लागि नालीदार रेडिएटर प्यानलहरूका लागि तापक्रम-नियन्त्रित फ्यानहरू, तापक्रम सेटपोइन्टभन्दा बढी हुँदा स्वचालित रूपमा सक्रिय हुन्छ।

आर्क फ्ल्यास र ओभरलोड संरक्षण --- IEC 62271-202 मापदण्डहरू पूरा गर्न SF6 वा भ्याकुम सर्किट ब्रेकरहरू, फ्युज्ड स्विचहरू, र सर्ज प्रोटेक्शन उपकरणहरू (SPD) संग सुसज्जित।

प्रयोगकर्ता-अनुकूल इन्टरफेस---स्थानीय टचस्क्रिन डिस्प्ले (वैकल्पिक) ले वास्तविक-समय डेटा र त्रुटि रेकर्डहरू देखाउँदछ, जबकि स्मार्टफोन एप मार्फत रिमोट पहुँच मर्मत कर्मचारीहरूको लागि उपलब्ध छ।

कम शोर सञ्चालन---आवासीय अनुप्रयोगहरूको लागि ध्वनि स्तर ≤55dB(A), भाइब्रेसन-ड्याम्पिङ माउन्टहरू र ध्वनिक इन्सुलेशन प्यानलहरूद्वारा प्राप्त।

एन्टी-थेफ्ट र सेक्युरिटी डिजाइन---हेभी-ड्युटी लक, ढोका सेन्सर, र वैकल्पिक CCTV एकीकरणले स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशनलाई टाढाको, अटेन्डन साइटहरूको लागि उपयुक्त बनाउँछ।

उत्पादन आवेदन

स्मार्ट पूर्व-स्थापित यूरोपीय प्रकार ट्रान्सफर्मर सबस्टेशन व्यापक रूपमा प्रयोग गरिन्छ:

शहरी विद्युत वितरण

आवासीय कम्प्लेक्स, सपिङ मल, होटल र अस्पतालहरू जहाँ ठाउँ सीमित छ र आगो सुरक्षा महत्त्वपूर्ण छ।

भूमिगत पार्किङ स्थल वा छत स्थापनाहरूले यसको कम्प्याक्ट, तेल-कन्टेनमेन्ट डिजाइनबाट फाइदा लिन्छन्।

नवीकरणीय ऊर्जा परियोजनाहरू

सौर्य फार्महरू र तटवर्ती हावा पार्कहरूलाई द्रुत तैनाती र मौसम प्रतिरोध चाहिन्छ। यो सबस्टेसन PV इन्भर्टरहरू र पवन टर्बाइन कन्भर्टरहरूसँग निर्बाध रूपमा एकीकृत हुन्छ।

पूर्वाधार र सार्वजनिक सुविधाहरू

एयरपोर्टहरू, सबवे स्टेशनहरू, सुरुङहरू, र पुलहरू निर्बाध प्रकाश र भेन्टिलेसन सुनिश्चित गर्न यसको उच्च विश्वसनीयता र रिमोट निगरानीमा भर पर्छन्।

औद्योगिक र खनन साइटहरू

कारखानाहरू, रासायनिक प्लान्टहरू, र खानहरूले ग्रिड त्रुटिहरू अलग गर्न र संवेदनशील मेसिनरीहरू सुरक्षित गर्न स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशन प्रयोग गर्छन्।

अस्थायी र आपतकालीन शक्ति

निर्माण साइटहरू, प्रकोप राहत क्षेत्रहरू, र बाहिरी घटनाहरूले यसको प्लग-एन्ड-प्ले प्रकृति र सजिलो स्थानान्तरणबाट लाभ उठाउँछन्।

उत्पादन विवरण

आवास र मेकानिकल डिजाइन

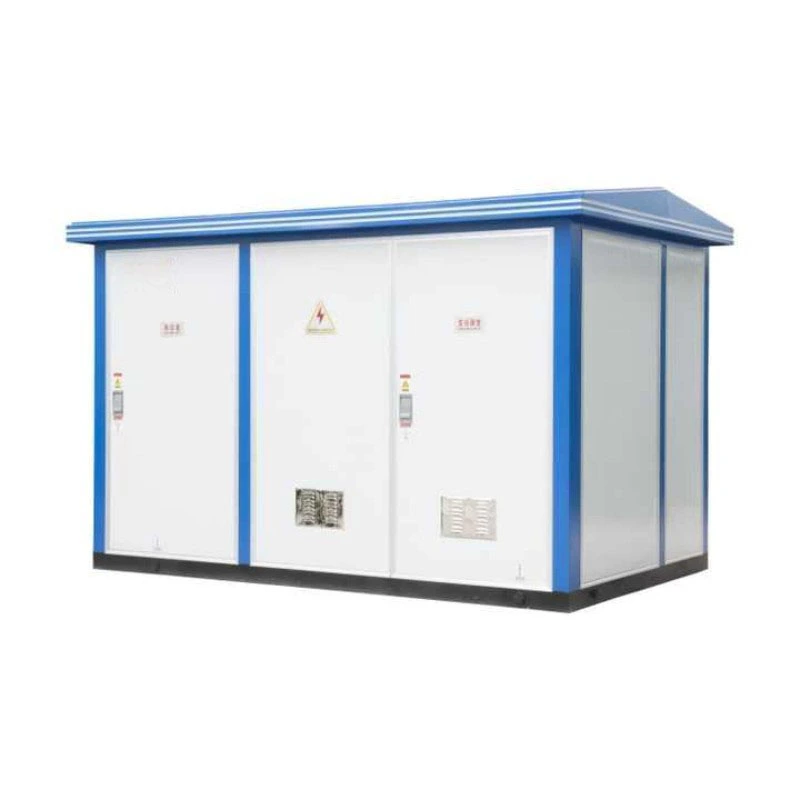

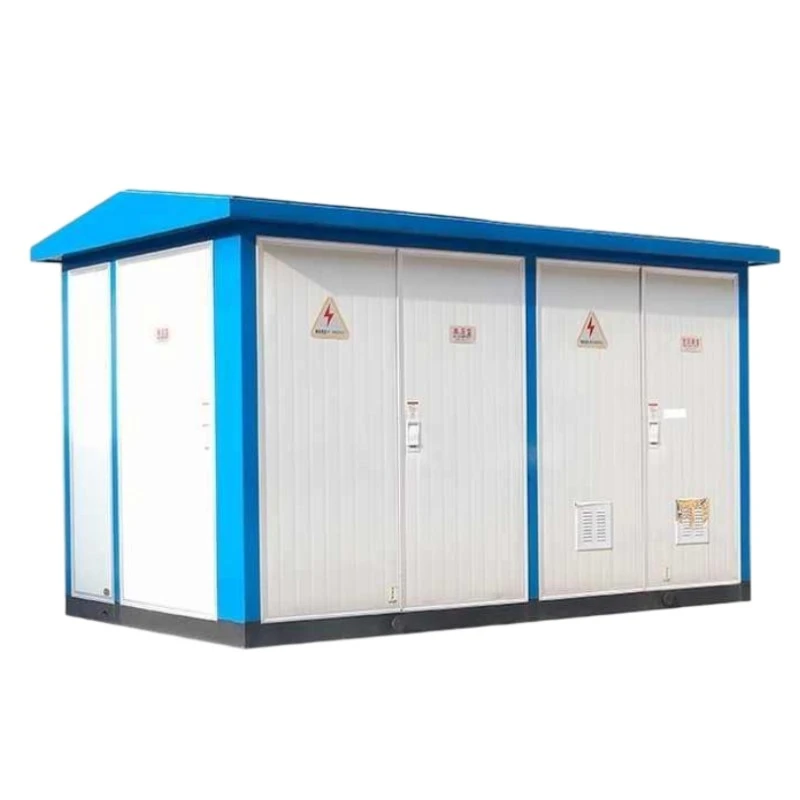

स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशनको बाहिरी घेरा लेजर-कट, बान्ट, र वेल्डेड स्टिल प्लेटहरू प्रयोग गरेर निर्माण गरिएको छ। वेल्डिङ पछि, सम्पूर्ण आवास स्केल हटाउन शट ब्लास्टिङबाट गुज्रिन्छ, त्यसपछि 80µm को न्यूनतम मोटाईको साथ इलेक्ट्रोस्टेटिक पाउडर कोटिंग। यसले तटीय वा औद्योगिक वातावरणको लागि C5-M जंग प्रतिरोध (ISO 12944) प्रदान गर्दछ।

ढोकाहरू polyurethane gaskets, कम्प्रेसन ल्याचहरू, र हटाउन सकिने टिकाहरूसँग सुसज्जित छन्। ढलान भएको छतले पानी जम्मा गर्न रोक्छ, र आधार च्यानलहरूमा फोर्कलिफ्ट पकेटहरू र सजिलो यातायातको लागि लिफ्टिङ लगहरू समावेश छन्।

ट्रान्सफर्मर कोर र विन्डिङ्स

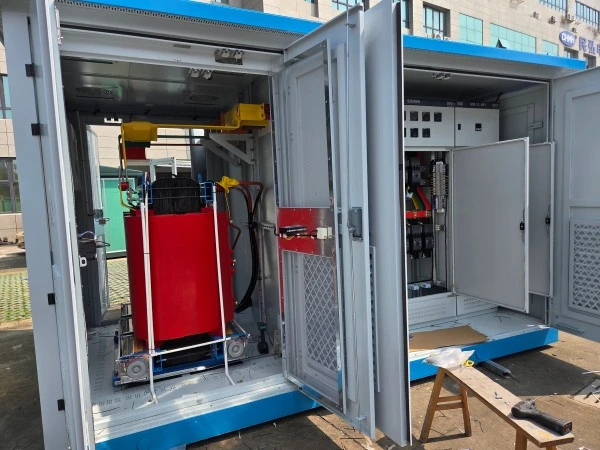

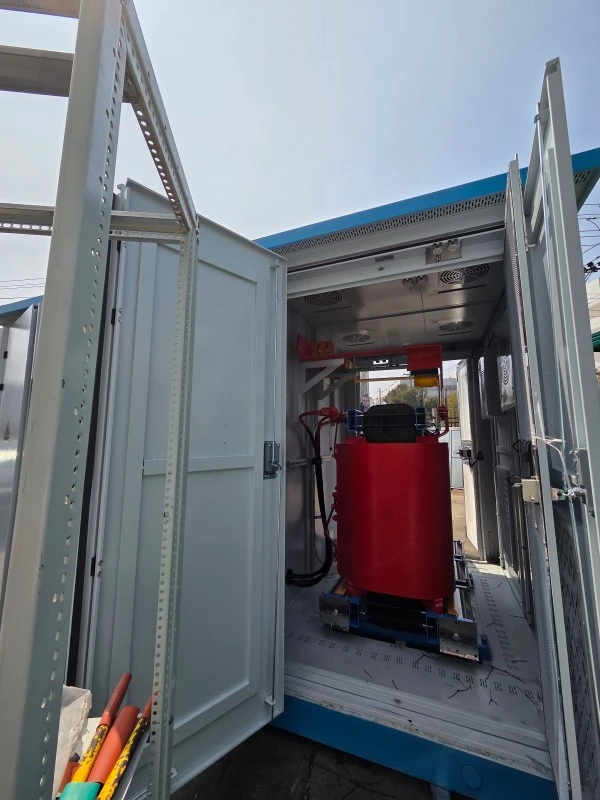

हामी उच्च पारगम्यता कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकन स्टिल (०.२३ मिमी वा ०.२७ मिमी) स्टेप-ल्याप जोइन्टहरूको साथ नो-लोड करन्ट कम गर्न प्रयोग गर्छौं। विन्डिङहरू अक्सिजन-रहित तामा वा एल्युमिनियम पन्नी (कम भोल्टेजको लागि) र गोल तामाको तार (उच्च भोल्टेजको लागि) बाट बनेका हुन्छन्। ड्राई-टाइप संस्करणहरूको लागि, क्लास एच इपोक्सी राल भ्याकुम-कास्ट हो जुन शून्यहरू हटाउन र आंशिक डिस्चार्ज <10pC प्राप्त गर्न सकिन्छ। तेलमा डुबेका संस्करणहरूका लागि, हामी तेल विस्तारलाई अवशोषित गर्न नालीदार ट्याङ्कीको साथ खनिज तेल वा प्राकृतिक एस्टर तरल पदार्थ प्रयोग गर्छौं।

स्विचगियर र बसबारहरू

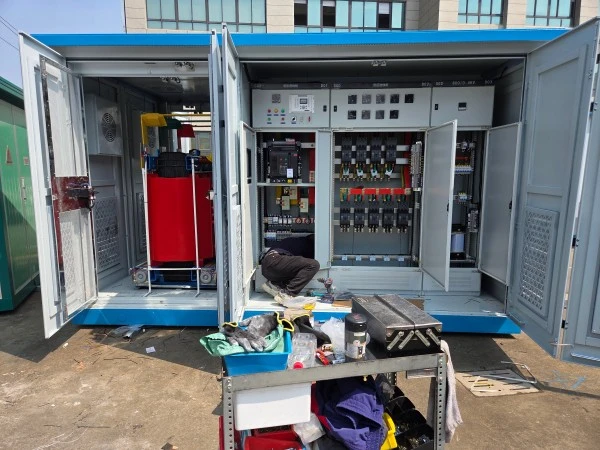

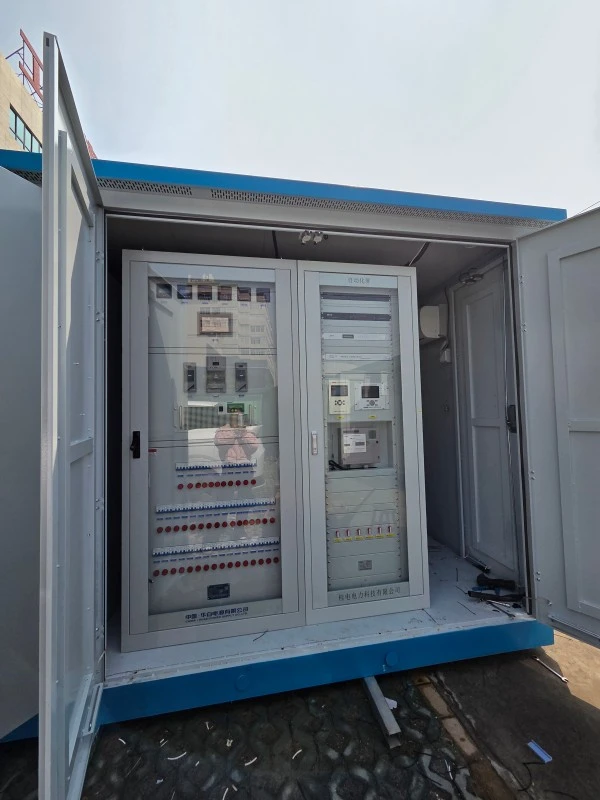

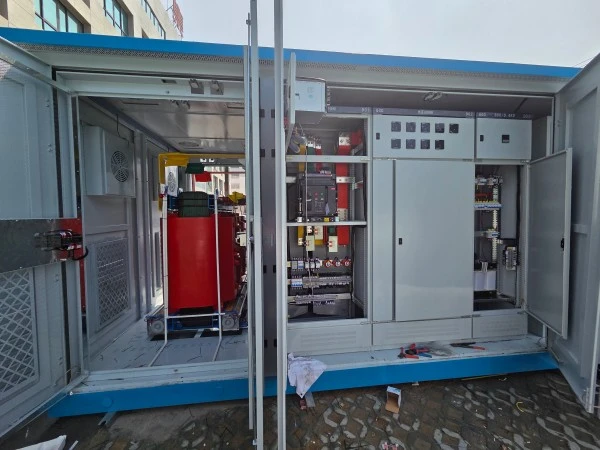

स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशन भित्र, HV कम्पार्टमेन्टले दृश्य ब्रेक सम्पर्कहरू सहित लोड ब्रेक स्विच वा सर्किट ब्रेकर (SF6 वा भ्याकुम प्रकार) राख्छ। LV कम्पार्टमेन्टमा मुख्य मोल्डेड केस सर्किट ब्रेकर (MCCB), फिडर ब्रेकरहरू, र 4000A सम्म मूल्याङ्कन गरिएको बसबार प्रणाली समावेश छ। सबै बसबारहरू तातो-संकुचन इन्सुलेशनको साथ टिन-प्लेट गरिएको तामाका हुन्।

बुद्धिमानी निगरानी प्रणाली (वैकल्पिक)

हामी एक स्मार्ट RTU (रिमोट टर्मिनल एकाई) एकीकृत गर्छौं जसले तीन-चरण भोल्टेजहरू, प्रवाहहरू, सक्रिय/प्रतिक्रियात्मक शक्ति, र 31 औं क्रम सम्म हार्मोनिक्स मापन गर्दछ। डाटा प्रत्येक 5 मिनेट लग र 90 दिनको लागि भण्डारण गरिन्छ। ओभरभोल्टेज, कम भोल्टेज, अत्यधिक तापक्रम, र ढोका खोल्ने अलार्महरू एसएमएस वा इमेल मार्फत पठाइन्छ।

गुणस्तर परीक्षण

प्रत्येक स्मार्ट पूर्व-स्थापित युरोपेली प्रकारको ट्रान्सफर्मर सबस्टेशनले 100% कारखाना परीक्षण पार गर्दछ:

1. डाइलेक्ट्रिक प्रतिरोध परीक्षण (1 मिनेटको लागि 2.5kV)

2. गतिशील सर्ट-सर्किट परीक्षण (नक्कल)

3. IP54 पानी प्रवेश परीक्षण

4. तापमान वृद्धि परीक्षण (पूर्ण लोड मा 8 घण्टा)

5. आंशिक डिस्चार्ज मापन (सुक्खा प्रकारको लागि ≤10pC)

6. IEC 62271-202, GB/T 17467, र EN 61330 मापदण्डहरूको पालना गर्दै प्रत्येक ढुवानीसँग परीक्षण रिपोर्टहरू प्रदान गरिन्छ।
