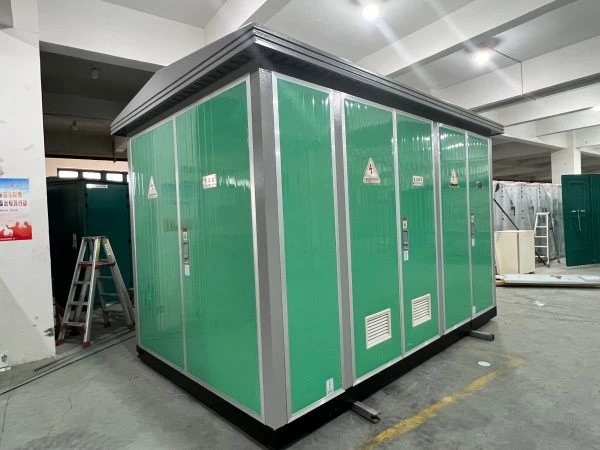

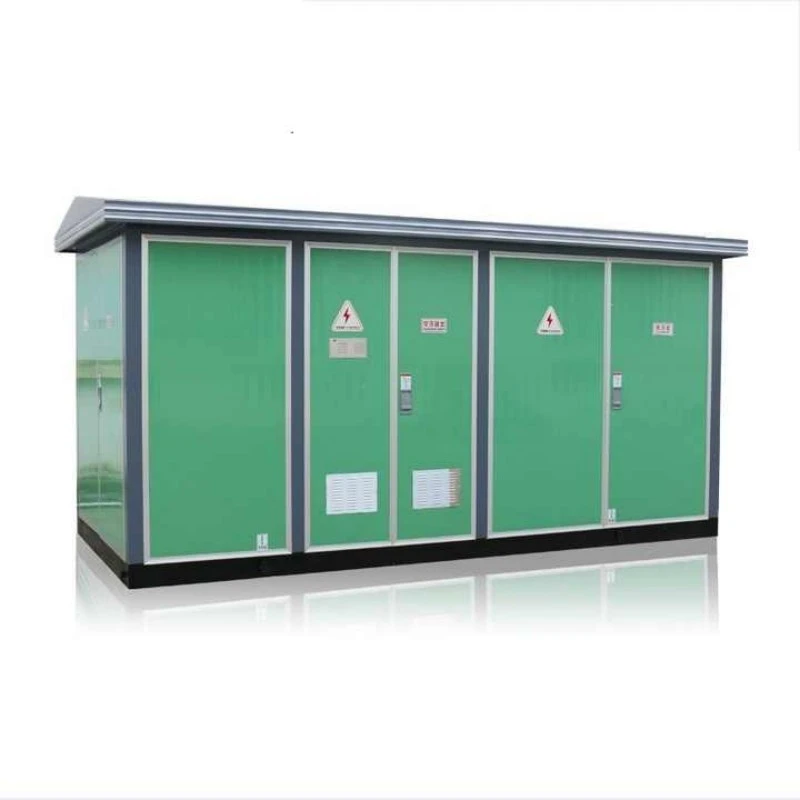

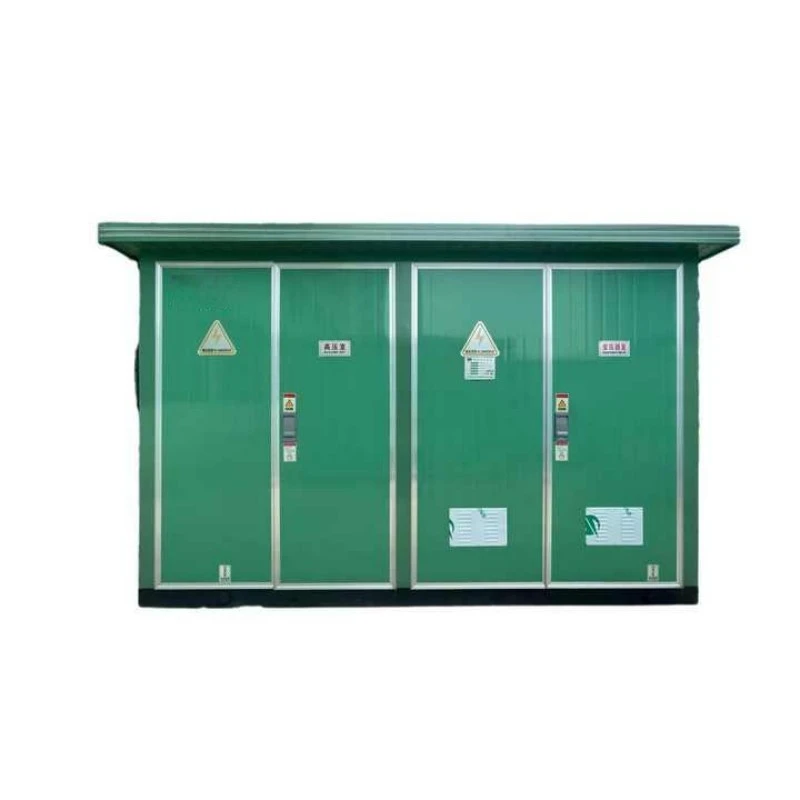

पूर्वनिर्मित कम्प्याक्ट यूरोपीयन प्रकार सबस्टेशन

प्रिफेब्रिकेटेड कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन भनेको फ्याक्ट्री-एसेम्बल गरिएको, तीन-चेम्बर संलग्न पावर वितरण इकाई हो जसलाई कम भोल्टेज लोडहरूमा मध्यम-भोल्टेज बिजुली प्राप्त गर्न, रूपान्तरण गर्न र वितरण गर्न डिजाइन गरिएको हो। परम्परागत कंक्रीट-निर्मित सबस्टेशनहरूको विपरीत जुन हप्तामा साइट निर्माणको आवश्यकता पर्दछ, यो इकाई जडानको लागि तयार छ।

यो के हो?

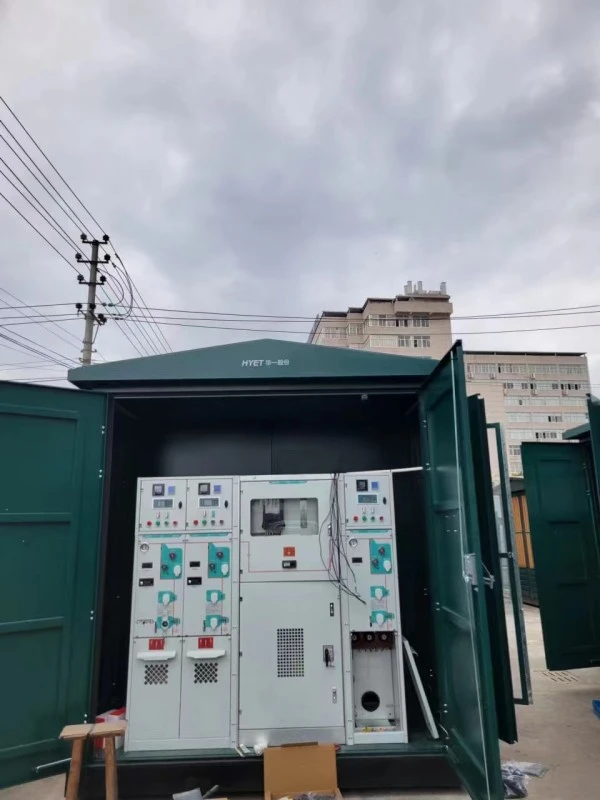

पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन (जसलाई एयुरोपेली बक्स सबस्टेशन) तीन अलग, अलग डिब्बा मिलेर बनेको छ:

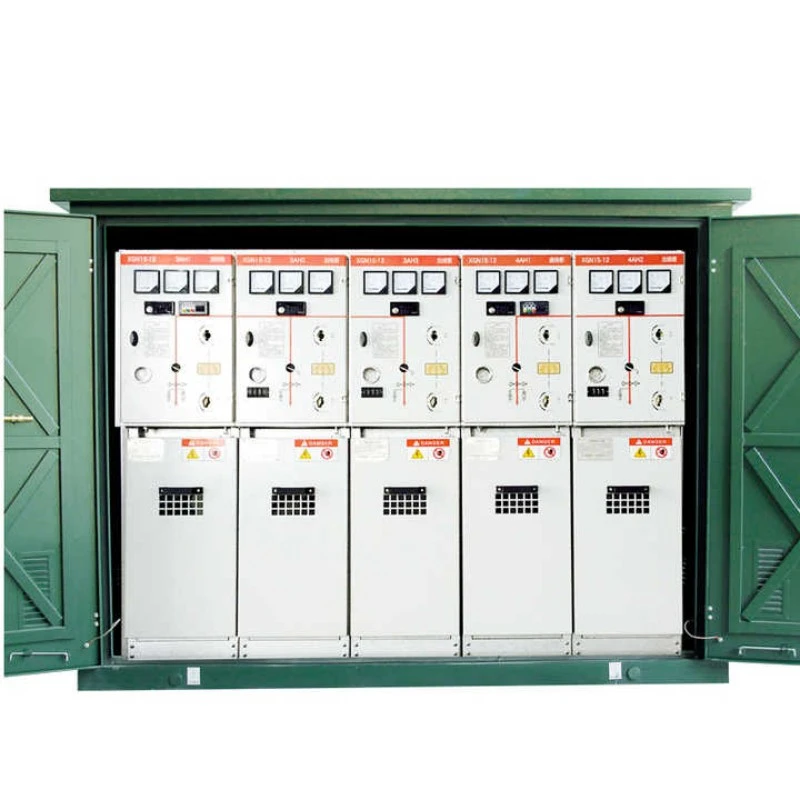

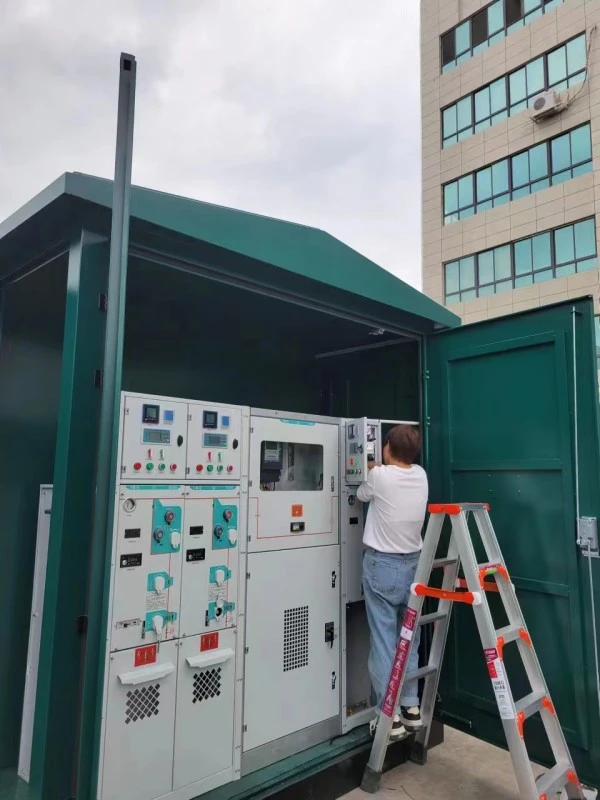

1. उच्च भोल्टेज (HV) कम्पार्टमेन्ट: घरहरू स्विचगियर, सुरक्षा रिले, र मिटरिङ उपकरणहरू।

२. ट्रान्सफर्मर डिब्बा: तेलमा डुबेको वा सुख्खा प्रकारको ट्रान्सफर्मर समावेश हुन्छ।

3. कम भोल्टेज (LV) कम्पार्टमेन्ट: वितरण प्यानल, सर्किट ब्रेकर, र बाहिर जाने फिडरहरू समावेश गर्दछ।

यी तीनवटा कक्षहरू "I" वा "II" आकारमा एकल, मौसम प्रतिरोधी स्टील वा कम्पोजिट एन्क्लोजर भित्र व्यवस्थित हुन्छन्। प्रत्येक डिब्बा भौतिक रूपमा धातु विभाजन द्वारा अलग गरिएको छ दोष प्रसार रोक्न।

यसले के गर्न सक्छ?

यो उपकरणले तीन मुख्य कार्य गर्दछ:

1. स्टेप-डाउन भोल्टेज रूपान्तरण: आगमन मध्यम भोल्टेज (6kV, 10kV, 20kV, 35kV) लाई प्रयोगयोग्य कम भोल्टेज (400V, 230V) मा रूपान्तरण गर्दछ।

2. संरक्षण र अलगाव: डाउनस्ट्रीम सम्पत्तिहरूको सुरक्षा गर्दै, फ्यूज वा सर्किट ब्रेकरहरू मार्फत त्रुटिपूर्ण सर्किटहरूलाई स्वचालित रूपमा अलग गर्दछ।

3. लोड व्यवस्थापन: धेरै बहिर्गमन सर्किटहरूमा पावर वितरण गर्दछ, चयनात्मक स्विचिङ, मिटरिङ, र निगरानी सक्षम पार्दै।

पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन पूर्व-तार गरिएको र कारखानामा परीक्षण गरिएको हुनाले, यसले जटिल अन-साइट तारिङ त्रुटिहरू हटाउँछ। यसले आवासीय ब्लकहरू, कारखानाहरू, सौर्य फार्महरू, र EV चार्जिङ स्टेशनहरूमा अन्तिम शक्ति वितरणको लागि तंत्रिका केन्द्रको रूपमा काम गर्दछ।

उत्पादन लाभहरू

जब तपाइँ लुगाओ पावरबाट प्रिफेब्रिकेटेड कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन छनौट गर्नुहुन्छ, तपाइँले परम्परागत सबस्टेशनहरू र अमेरिकी प्रकारका विकल्पहरूमा पाँचवटा भिन्न प्रतिस्पर्धात्मक लाभहरू प्राप्त गर्नुहुन्छ।

लाभ 1: उच्च कर्मचारी सुरक्षा

तीन-कम्पार्टमेन्ट "कम्पार्टमेन्टलाइज्ड" डिजाइन कुनै पनि वास्तविक पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशनको विशेषता हो। प्रत्येक खण्ड पूर्णतया मेकानिकल र विद्युतीय इन्टरलकहरूसँग जोडिएको छ। उदाहरणका लागि, मुख्य ब्रेकर बन्द नभएसम्म LV ढोका खोल्न सक्दैन; अर्थिङ स्विच बन्द नभएसम्म HV ढोका खोल्न सक्दैन। यो क्रमिक सुरक्षा तर्कले लाइभ-फ्रन्ट एक्सपोजरलाई रोक्छ, अपरेटरहरूको लागि चाप-फ्ल्यास जोखिमहरू तीव्र रूपमा घटाउँछ। अमेरिकी प्रकारको सबस्टेशनहरू, यसको विपरित, फ्यूज प्रतिस्थापनको समयमा प्रायः प्रत्यक्ष भागहरू उजागर हुन्छन्।

फाइदा २: निर्बाध विद्युत आपूर्ति क्षमता

अमेरिकी प्रकारका इकाइहरू जस्तो नभई जहाँ फ्यूज प्रतिस्थापन गर्दा सम्पूर्ण ट्रान्सफर्मरलाई डि-एनर्जाइज गर्न आवश्यक हुन्छ, हाम्रो पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशनले स्वतन्त्र मर्मतसम्भार गर्न अनुमति दिन्छ। तपाईंले मिटर रिडिङका लागि LV कम्पार्टमेन्ट खोल्न सक्नुहुन्छ जबसम्म HV साइड लाइभ रहन्छ। थप उन्नत संस्करणहरूले लुप-स्विचिङ RMU (रिङ मेन युनिट) समायोजन गर्न सक्छ, "टू-इन, दुई-आउट" कन्फिगरेसन सक्षम पार्दै, जसले अपस्ट्रिम त्रुटिहरूको बेलामा पनि डाउनस्ट्रिम ग्राहकहरूलाई पावर कायम गर्दछ। यसले अस्पताल र डाटा केन्द्रहरूको लागि अपरिहार्य बनाउँछ।

फाइदा 3: उत्कृष्ट थर्मल व्यवस्थापन

प्रत्येक ट्रान्सफर्मर डिब्बामा जबर्जस्ती भेन्टिलेसन (स्वचालित थर्मोस्टेटिकली नियन्त्रित फ्यान) र प्राकृतिक संवहन लुभरहरू छन्। भौतिक पृथकीकरण भनेको ट्रान्सफर्मरले उत्पन्न गरेको तापले HV डिब्बामा संवेदनशील इलेक्ट्रोनिक रिलेलाई असर गर्दैन। हाम्रा परीक्षणहरूले ग्रीष्मकालीन चरम भारको समयमा आन्तरिक तापक्रम 15-20° सेन्टिग्रेड कम रहन्छ, जसले इन्सुलेशन जीवनलाई सीधै विस्तार गर्दछ।

फाइदा 4: चरम वातावरणीय अनुकूलन क्षमता

IP54 न्यूनतम (धुलो-टाइट र पानी जेटहरू विरुद्ध सुरक्षित) मा निर्मित, घेराले नुन स्प्रे, बालुवाको आँधी र भारी वर्षाको सामना गर्दछ। 40mm एयर ग्याप प्लस एन्टी-कन्डेन्सेशन हीटरहरूले आन्तरिक नमीलाई रोक्छ। सञ्चालन दायरा: -40°C देखि +55°C। यो सुदृढताको कारणले गर्दा पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन तटीय पवन फार्महरू र मरुभूमि सौर्य परियोजनाहरूको लागि पूर्वनिर्धारित विकल्प हो।

फाइदा ५: स्वामित्वको कम कुल लागत (TCO)

प्रारम्भिक खरिद मूल्य तुलनात्मक अमेरिकी प्रकारको एकाइ भन्दा 15-20% बढी हुन सक्छ, तर 20 वर्षमा TCO 30% कम छ। किन? युरोपेली प्रकारका एकाइहरूमा बदल्न मिल्ने, मोड्युलर कम्पोनेन्टहरू हुन्छन् (तपाईँले एउटा दोषपूर्ण फ्यूज मात्र परिवर्तन गर्नुहुन्छ, सम्पूर्ण बसबार होइन)। तेल कन्टेनमेन्ट सम्पले जमिन प्रदूषण जरिवानालाई रोक्छ। न्यूनतम सिभिल कार्यहरू (केवल एक समतल कंक्रीट प्याड) बनाम कंक्रीट कोठा निर्माण गर्दा स्थापना श्रममा प्रति एकाइ $ 5,000-$ 10,000 बचत हुन्छ।

उत्पादन सुविधाहरू

तल हाम्रो पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशनका विशिष्ट इन्जिनियरिङ सुविधाहरू छन्:

उत्पादन विवरण

लुगाओ पावरले हाम्रो ISO 9001-प्रमाणित 25,000 m² कारखानामा प्रत्येक पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशन निर्माण गर्छ। तल हाम्रो गुणस्तर फरक गर्ने प्रमुख उत्पादन विवरणहरू छन्।

सामग्री चयन

स्टिल: आयात गरिएको DX51D+Z275 गैल्भेनाइज्ड स्टिल, CNC बुर्ज पंच (सहिष्णुता ±0.2mm) मा झुकेको।

GRP (ग्लास प्रबलित पलिएस्टर): तटीय आदेशहरूको लागि प्रस्ताव गरिएको - शून्य जंग, तर उच्च लागत। फायर retardant कक्षा VO (UL94)।

ट्रान्सफर्मर कोर: अमोर्फस मेटल वा CRGO सिलिकन स्टिल (M5 ग्रेड, 0.23mm मोटाई)। मानक स्टीलको तुलनामा नो-लोड हानि 70% ले घट्यो।

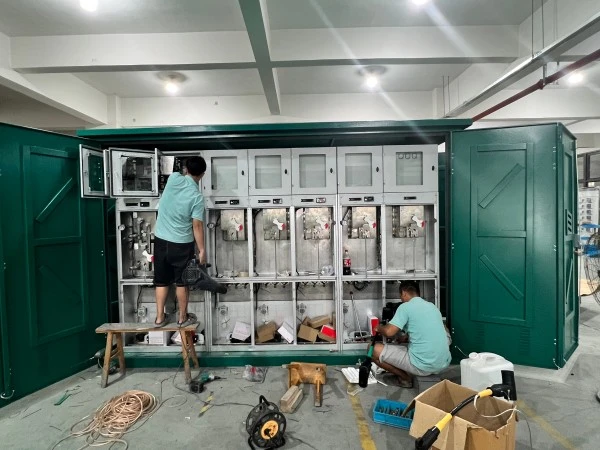

विधानसभा प्रक्रिया

कम्पार्टमेन्ट निर्माण: HV, ट्रान्सफर्मर, र LV खण्डहरूको लागि अलग वेल्डिंग जिगहरू। प्रत्येक डिब्बा साबुन घोल (तेल नियन्त्रणको लागि) संग चुहावट-परीक्षण गरिन्छ।

पेन्टिङ: प्रीट्रीटमेन्ट (डिग्रेजिङ, फोस्फेटिंग) → इपोक्सी प्राइमर (८०μm) → पोलिएस्टर टॉपकोट (७०μm)। साल्ट स्प्रे परीक्षण: क्रीपेज बिना 720 घण्टा।

आन्तरिक तारहरू: हलोजन-रहित, 90°C-रेट गरिएको तामाका केबलहरू, हेक्स डाइजसँग क्रिम गरिएको (पुल-आउट टेस्ट>200N)। सबै टर्मिनलहरू तातो-सङ्क्रमण मार्करहरूसँग लेबल गरिएका छन्।

ट्रान्सफर्मर स्थापना: तेलले भरिएका ट्रान्सफर्मरहरू भ्याकुम ड्राइङ (अवशिष्ट आर्द्रता <0.5%) गुजर्छन्। ड्राई-टाइप ट्रान्सफर्मरहरू भ्याकुम प्रेसर (VPI) अन्तर्गत दुई पटक गर्भवती हुन्छन्।

गुणस्तर नियन्त्रण जाँच

1. डाइलेक्ट्रिक परीक्षण: HV साइडको लागि 28kV/1 मिनेट; LV पक्षको लागि 3kV/1 मिनेट।

2. हीट रन: 8 घण्टाको लागि 40 डिग्री सेल्सियस परिवेशमा पूर्ण लोड; तापमान वृद्धि 12 PT100 सेन्सर द्वारा निगरानी।

3. IP परीक्षण: 8 घण्टाको लागि डस्ट च्याम्बर, त्यसपछि वाटर जेट परीक्षण (12.5mm नोजल 100 लिटर/मिनेट)।

4. कार्यात्मक इन्टरलक परीक्षण: प्रत्येक स्विचमा 50 ओपन-क्लोज साइकलहरू।

अनुकूलन विकल्प

1. रंग: RAL 7035 (हल्का खैरो) मानक; अनुरोधमा कुनै पनि RAL कोड (+15 दिन नेतृत्व समय)।

2. केबल प्रविष्टि: तल (प्लिन्थ मार्फत) वा साइड (ग्रन्थी प्लेटहरू)।

3. स्मार्ट सुविधाहरू: IoT-सक्षम रिमोट निगरानी (वर्तमान, भोल्टेज, temp, ढोका स्थिति) 4G/WiFi मार्फत।

प्याकेजिङ, ढुवानी, वारेन्टी

प्याकेजिङ र ढुवानी

प्रत्येक पूर्वनिर्मित कम्प्याक्ट युरोपेली प्रकारको सबस्टेशनलाई चार बिल्ट-इन लिफ्टिङ लगहरू (२× सकल तौलमा परीक्षण गरिएको) प्रयोग गरेर उठाइन्छ। प्याकेजिङ प्रक्रिया:

● आन्तरिक: ट्रान्जिट ओसिलो अवशोषित गर्न प्रत्येक डिब्बा भित्र राखिएको सिलिका जेल डेसिकेन्ट प्याकहरू (2kg)।

● केबल प्रविष्टिहरू: प्लास्टिकको क्याप्स र सेल्फ-भल्कनाइजिंग टेपले बन्द।

● बाहिरी भाग: VCI (वापर कोरोसन इनहिबिटर) फिल्मले स्ट्रेच-रेप गरिएको, त्यसपछि भारी शुल्क वाटरप्रूफ तिरपालले छोपिएको।

● क्र्याटिंग: स्टिल ढुवानी स्किडमा बोल्ट गरिएको (फोर्कलिफ्ट पकेटहरूको लागि 1200mm उचाइ)। कुना संरक्षक र स्ट्र्यापिङ ब्यान्डहरू।

नेतृत्व समय: मानक 630kVA एकाइको लागि 25 कार्य दिनहरू; अनुकूलन अर्डरहरूको लागि 35 दिन (स्मार्ट मिटरिङ सहित)।

वारेन्टी र बिक्री पछि

वारेन्टी अवधि: कमिसन भएको मितिबाट १२ महिना वा ढुवानीबाट १४ महिना (जुन पहिले आउँछ)।

कभरेज: सामग्री वा कारीगरीमा सबै निर्माण दोषहरू। चट्याङ, बाढी, नेमप्लेटभन्दा बाहिरको ओभरलोडिङ वा अनधिकृत परिमार्जनबाट हुने क्षतिलाई कभर गर्दैन।
