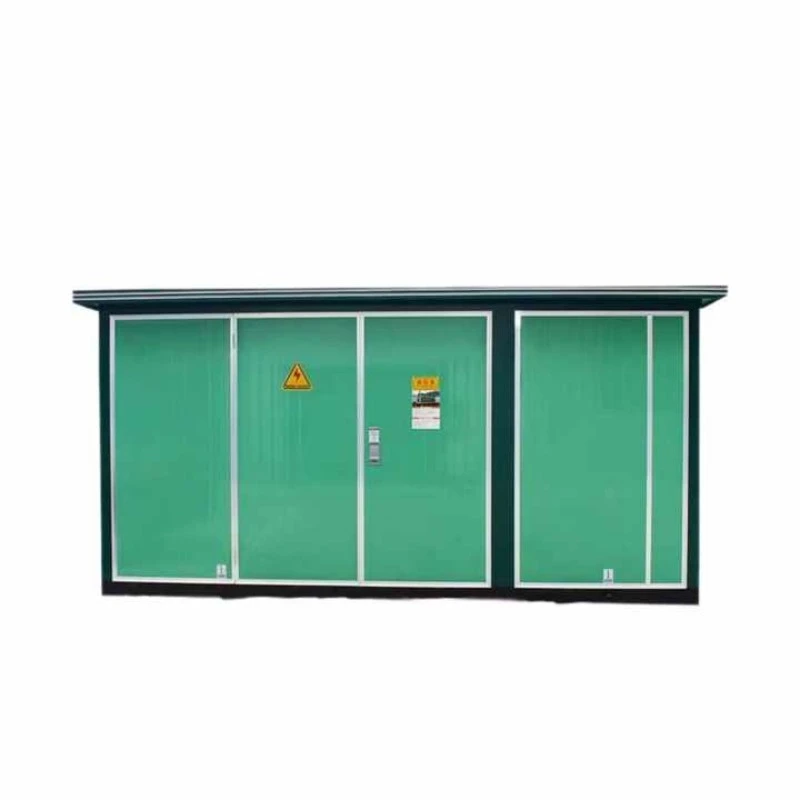

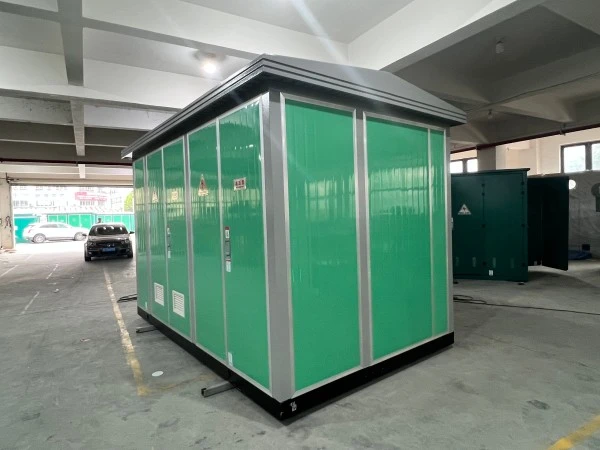

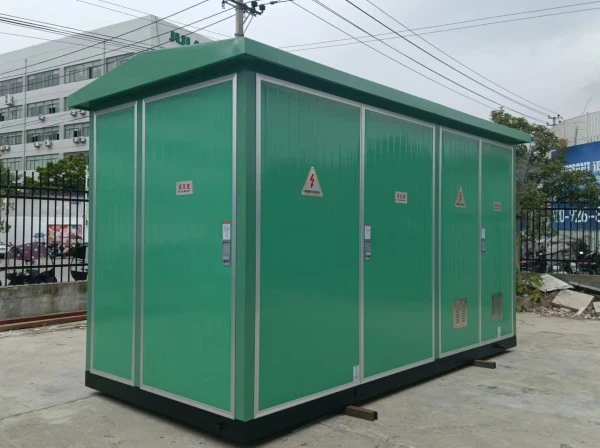

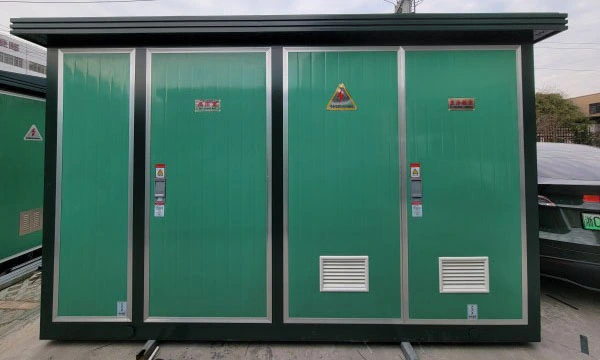

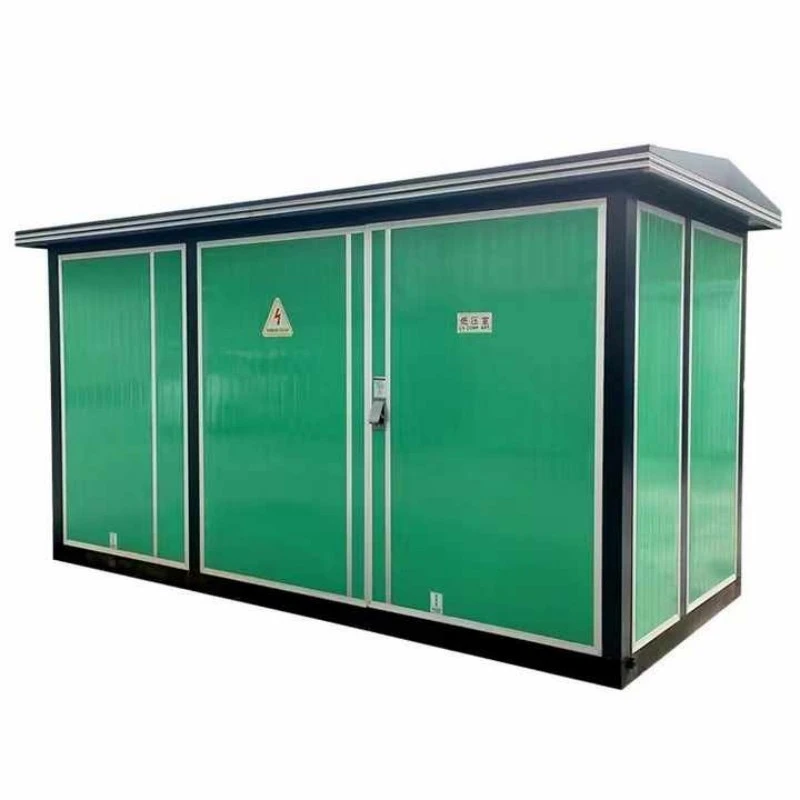

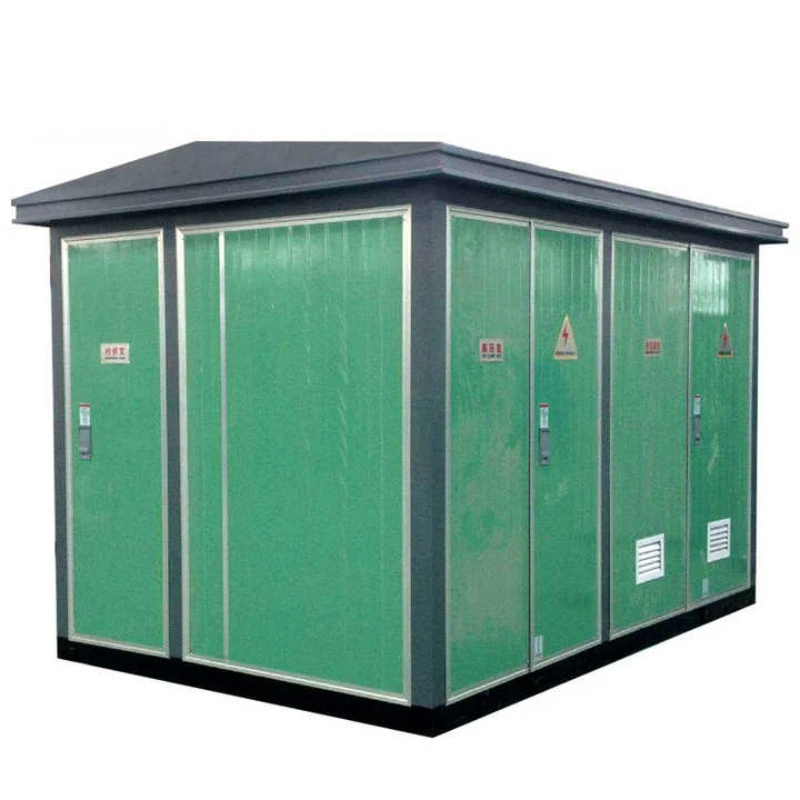

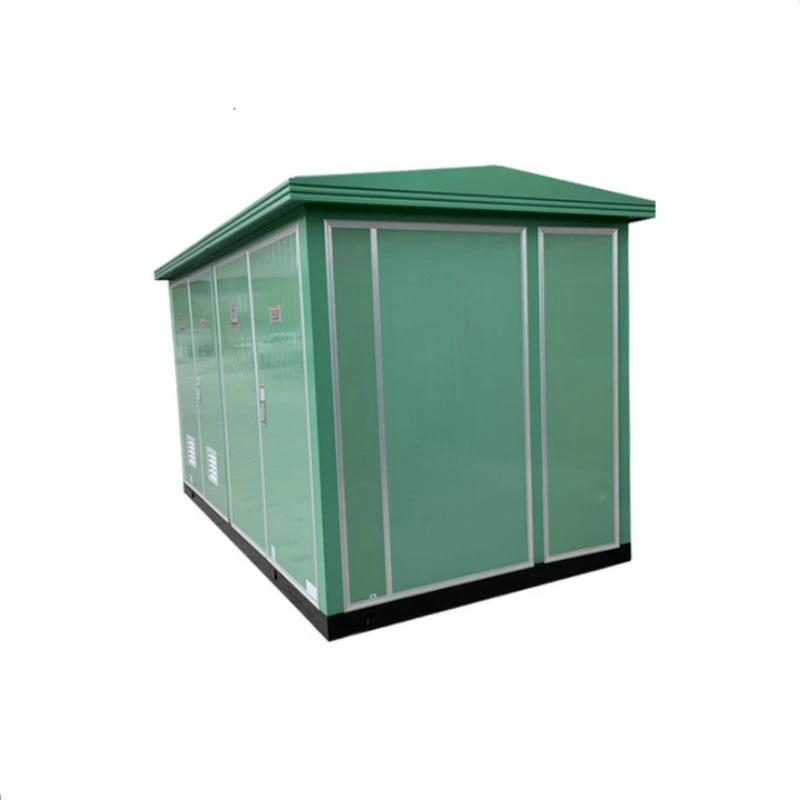

पवन पावर प्याकेज गरिएको यूरोपीयन प्रकार सबस्टेशन

पवन पावर प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन एउटा कारखानामा जम्मा गरिएको, कम्प्याक्ट पावर रूपान्तरण इकाई हो जुन विशेष गरी एक वा धेरै पवन टर्बाइनहरूबाट मध्यम-भोल्टेज बिजुली सङ्कलन गर्न, ग्रिड-कम्प्याटिबल स्तरहरूमा स्टेप डाउन (वा माथि) गर्न र टर्बाइन र युटिलिटी नेटवर्क दुवैलाई विद्युतीय त्रुटिहरूबाट जोगाउन डिजाइन गरिएको हो।

जेनेरिक बक्स सबस्टेशनहरू भन्दा फरक, यो एकाइ हावा उत्पादनको अद्वितीय मागहरूको लागि उद्देश्य-निर्मित गरिएको हो:

● उच्च कम्पन सहिष्णुता: प्रबलित आन्तरिक बसबारहरू र एन्टी-लुजिङ हार्डवेयर।

● चौडा भोल्टेज स्विङ आवास: 400V (टर्बाइन टर्मिनल) देखि 35kV (संकलन ग्रिड) सम्म आउटपुट उतार-चढाव ह्यान्डल गर्दछ।

● रिमोट निगरानी तयार: टर्बाइन नियन्त्रण कोठाहरूको लागि एकीकृत SCADA पोर्टहरू।

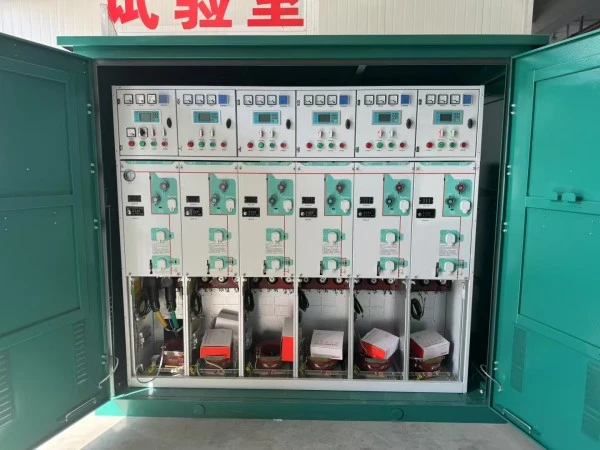

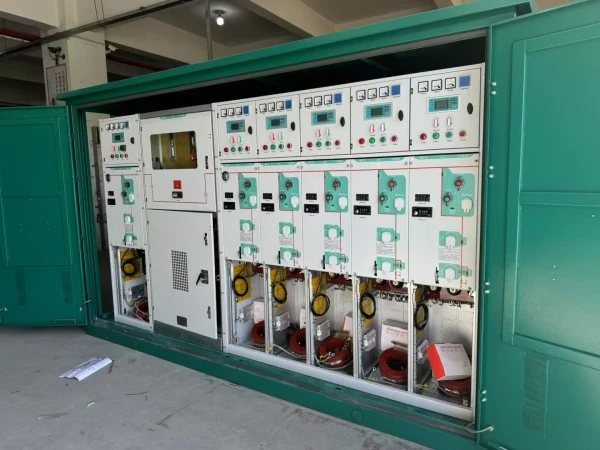

भौतिक रूपमा, पवन ऊर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशनले क्लासिक युरोपेली तीन-कम्पार्टमेन्ट आर्किटेक्चर (HV साइड, ट्रान्सफर्मर, LV साइड) कायम राख्छ तर हावा-विशिष्ट सुविधाहरू थप्छ: एक समर्पित इन्टरफेस सुरक्षा रिले, हार्मोनिक फिल्टरिङ टर्मिनलहरू, र तटीय नुन स्प्रेको लागि मूल्याङ्कन गरिएको मौसम प्रतिरोधी घेरा।

यसले के गर्न सक्छ?

प्राथमिक कार्य: पवन टर्बाइन जनरेटर र मध्यम-भोल्टेज सङ्कलन नेटवर्क बीचको विद्युतीय इन्टरफेसको रूपमा कार्य गर्दछ।

चार मुख्य कार्यहरू:

1. भोल्टेज रूपान्तरण:टर्बाइनको आउटपुट भोल्टेज (सामान्यतया 690V) लाई सङ्कलन ग्रिड भोल्टेज (10kV–35kV) मा एकाइ भित्र अवस्थित स्टेप-अप ट्रान्सफर्मर प्रयोग गरी रूपान्तरण गर्दछ।

2. दोष अलगाव:ग्रिड प्यारामिटरहरू (भोल्टेज, फ्रिक्वेन्सी) अनुमतियोग्य सीमाभन्दा बाहिर गएमा टर्बाइनलाई स्वचालित रूपमा विच्छेद गर्दछ, दुबै सम्पत्तिहरूको सुरक्षा गर्दछ।

3. पावर गुणस्तर कन्डिसन:टर्बाइन भित्र चर-फ्रिक्वेन्सी ड्राइभहरू द्वारा उत्पन्न हार्मोनिक्सहरू कम गर्न ग्राउन्डिङ, सर्ज अरेस्टरहरू, र फिल्टरिङ पोइन्टहरू प्रदान गर्दछ।

४. ऊर्जा मिटरिङ र अनुगमन:फिड-इन ट्यारिफ मापन र रिमोट कार्यसम्पादन ट्र्याकिङका लागि उपयोगिता-ग्रेड CT र PTs घरहरू।

पवन उर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन पूर्ण रूपमा पूर्व-तारित र परीक्षण गरिएको हुनाले, पवन फार्म विकासकर्ताहरूले साइटमा महिनौं विद्युतीय असेम्ब्लीबाट बच्न्छन्। एउटा इकाईले एकल ठूलो टर्बाइन (2MW–6MW) वा "डेजी चेन" कन्फिगरेसनमा साना टर्बाइनहरूको सानो क्लस्टर सेवा गर्दछ।

उत्पादन प्यारामिटर

लुगाओ पावरबाट पवन उर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशनको लागि तल मानक प्राविधिक विशिष्टताहरू छन्। अनुरोधमा उपलब्ध अनुकूलन मूल्याङ्कनहरू।

उत्पादन सुविधा र आवेदन

Q1: पवन ऊर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशनलाई मानक युरोपेली सबस्टेशनबाट के फरक बनाउँछ?

A: तीन हावा-विशेष सुविधाहरू। पहिलो, पवन उर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन भित्रको ट्रान्सफर्मर द्वि-दिशात्मक शक्ति प्रवाह र बारम्बार भोल्टेजको उतारचढावको लागि डिजाइन गरिएको छ — टर्बाइनहरू निरन्तर माथि र तल हुन्छन्। दोस्रो, LV डिब्बाले एक समर्पित ग्रिड इन्टरफेस सुरक्षा रिले समावेश गर्दछ जुन 100ms भित्र यात्रा गर्दछ यदि ग्रिड भोल्टेज वा फ्रिक्वेन्सी drifts, उपयोगिता अन्तरसम्बन्ध मापदण्डहरू (जस्तै, IEEE 1547, IEC 61727) द्वारा आवश्यक छ। तेस्रो, सम्पूर्ण घेराले सबै विद्युतीय सम्पर्कहरूमा एन्टी-कम्पन माउन्टहरू प्रयोग गर्दछ; मानक एकाइहरूले टर्बाइनको छेउमा छ महिना पछि स्क्रू ढिलो भएको देख्नेछन्।

Q2: यो इकाईले खुला हावा फार्महरूमा सामान्य चट्याङलाई कसरी ह्यान्डल गर्छ?

A: प्रत्येक पवन उर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन HV र LV दुबै छेउमा टाइप 1+2 सर्ज अरेस्टर्सले सुसज्जित हुन्छ (डिस्चार्ज क्षमता 25kA प्रति पोल)। थप रूपमा, ट्रान्सफर्मर ट्यांकमा 120mm² तामा केबलको लागि प्रत्यक्ष ग्राउन्डिङ लग साइज छ। हाम्रो कारखाना परीक्षणमा, हामी आन्तरिक फ्ल्यासओभर बिना 100kA सम्म 10/350μs बिजुली आवेगहरू सिमुलेट गर्छौं।

Q3: के यो सबस्टेशन तटवर्ती र अपतटीय हावा दुवैको लागि प्रयोग गर्न सकिन्छ?

A: तटवर्ती - बिल्कुल। अपतटीयका लागि, हामी "अपतटीय प्याकेज" भनिने अपग्रेड गरिएको संस्करण प्रस्ताव गर्दछौं। मानक पवन ऊर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशनको IP54 मूल्याङ्कन छ, जुन तटवर्ती क्षेत्रहरूका लागि उपयुक्त छ। अफशोरका लागि (टर्बाइन प्लेटफर्म वा ज्याकेट फाउन्डेशनमा), हामी IP66 मा स्तरवृद्धि गर्छौं, C5-M समुद्री-ग्रेड कोटिंग (400μm भन्दा बढी बाक्लो) प्रयोग गर्छौं, र सबै मानक स्टिल बोल्टहरू 316L स्टेनलेस स्टीलले बदल्छौं। ट्रान्सफर्मरको तेललाई वातावरणीय नियमहरू पूरा गर्न प्राकृतिक एस्टर (बायोडिग्रेडेबल) ले बदलिन्छ।

Q4: यो एकाइको लागि सबैभन्दा सामान्य अनुप्रयोग परिदृश्यहरू के हुन्?

A: चार प्राथमिक अनुप्रयोगहरू:

उत्पादन विवरण

लुगाओ पावरले कसरी राम्रो पवन पावर प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन बनाउँछ

विवरण १: एन्टी-कम्पन इन्जिनियरिङ्

पवन फार्महरूमा अधिकांश सबस्टेशन विफलताहरू स्थिर टर्बाइन दोलन (०.५–२ हर्ट्ज) बाट ढिलो जडानहरूमा फर्किन्छन्। हाम्रो समाधान: प्रत्येक बसबार जडानले बोल्ट हेड मुनि Belleville डिस्क स्प्रिङ्हरू प्रयोग गर्दछ, कम्पोनेन्टहरू कम्पन हुँदा पनि क्ल्याम्पिङ बल कायम राख्छ। टर्मिनल ब्लकहरू केज-क्ल्याम्प प्रकारका हुन्छन् (स्क्रू-क्ल्याम्प होइन)। आन्तरिक केबल सम्बन्धहरू स्टेनलेस स्टील लक स्ट्र्यापहरूसँग प्रतिस्थापन गरिन्छ। नतिजा: 5,000 घण्टा सिमुलेटेड कम्पन (2g, 5–200Hz स्वीप) पछि, टर्क रिटेन्सन प्रारम्भिक मूल्यको> 90% रहन्छ।

विवरण २: पवन ड्युटी साइकलको लागि ट्रान्सफर्मर डिजाइन

मानक वितरण ट्रान्सफर्मर स्थिर लोड देख्छन्। हावा ट्रान्सफर्मरहरूले 10 सेकेन्ड भित्र 0% देखि 110% सम्म द्रुत स्विङहरू देख्छन्। हाम्रोपवन उर्जा प्याकेज गरिएको युरोपेली प्रकारको सबस्टेशन4.5 MPa (बनाम उद्योग मानक 2.5 MPa) को अक्षीय क्ल्याम्पिङ दबाबको साथ उच्च-सर्ट-सर्किट-शक्ति कोर प्रयोग गर्दछ। विन्डिङहरू बहुविध समानान्तर स्ट्र्यान्डहरूको सट्टा लगातार ट्रान्सपोज गरिएका कन्डक्टरहरू (CTC) हुन्, जसले असन्तुलित भारको समयमा परिसंचरण वर्तमान घाटाहरू हटाउँछ। हामीले टर्बाइन कन्ट्रोलरलाई वास्तविक-समय हटस्पट डेटा दिँदै, LV वाइन्डिङमा सिधै इम्बेड गरिएका फाइबर अप्टिक तापक्रम सेन्सरहरू पनि थप्छौं — माथिल्लो तेल थर्मोमिटर मात्र होइन।

विवरण ३: पेन्टभन्दा बाहिर जंग संरक्षण

पवन फार्महरू क्लास C3 (इनल्याण्ड) देखि C5-M (अपतटीय) वातावरणमा बस्छन्। मानक पाउडर कोटिंग काटिएको किनारहरूमा असफल हुन्छ। हाम्रो प्रक्रिया:

1. किनारा सील: प्रत्येक लेजर-कट किनाराले चित्रकारी गर्नु अघि इपोक्सी एज सीलरको मनका प्राप्त गर्दछ।

2. जस्ता युक्त प्राइमर: 95% जस्ता धुलो इपोक्सी प्राइमर (बलि सुरक्षा) को 80μm।

3. मध्यवर्ती कोट: 100μm उच्च-बिल्ड इपोक्सी।

4. Topcoat: polyurethane को 80μm (RAL 7035 हल्का खैरो, वा अनुकूलन)।

कुल DFT (ड्राइ फिल्म मोटाई) = 260μm न्यूनतम। नुन स्प्रे 1,500 घण्टा बिना क्रीप (ASTM B117) मा परीक्षण गरियो।

प्रतियोगीहरु बनाम हाम्रो लाभ

पवन पावर सबस्टेशनहरूको लागि लुगाओ पावर किन छनौट गर्नुहोस्?

पावर उपकरण निर्माणको १०+ वर्ष

समर्पित ट्रान्सफर्मर र MV स्विचगियर ईन्जिनियरिङ् टोली

1MVA देखि 8MVA सम्म पवन पावर सबस्टेशन समाधान

ढुवानी अघि कारखाना परीक्षण

तटवर्ती र तटीय वायु परियोजनाहरूको लागि अनुकूलित डिजाइनहरू

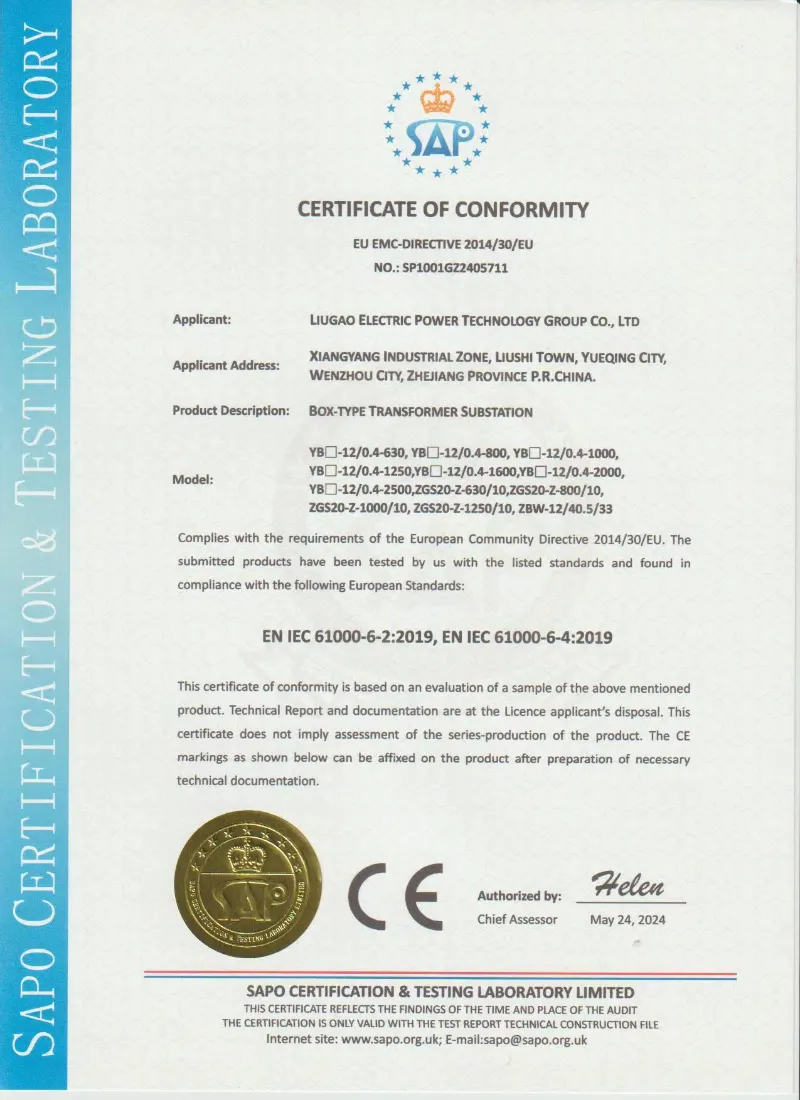

IEC-अनुरूप निर्माण र परीक्षण
