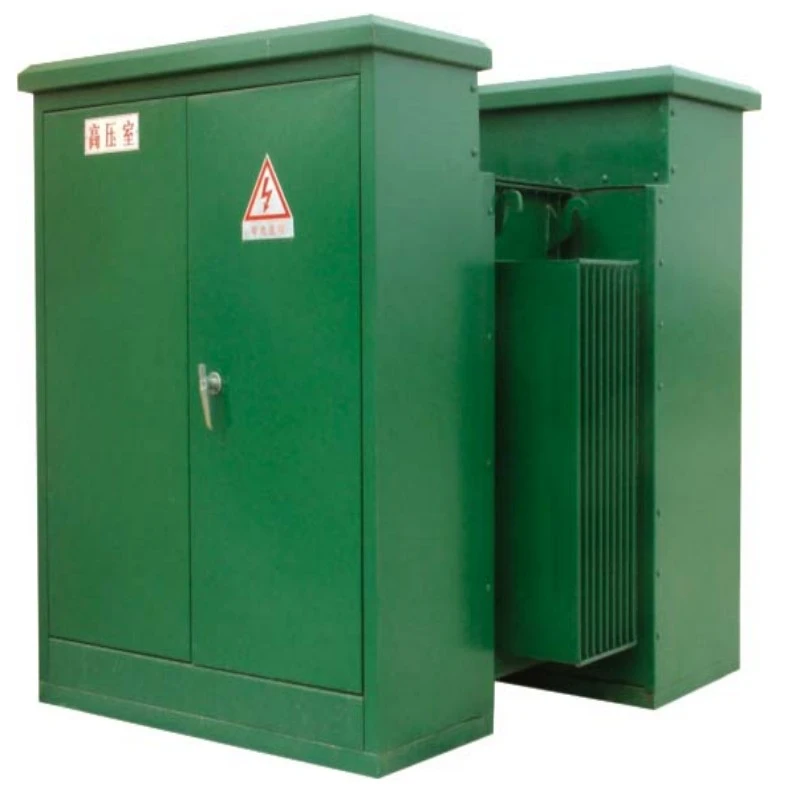

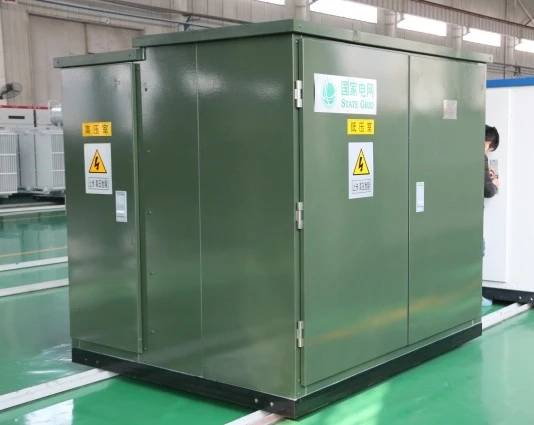

ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकार सबस्टेशन

ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशन एक पूर्ण एकीकृत, पूर्वनिर्मित पावर वितरण समाधान हो। परिभाषा अनुसार, यो एक कम्प्याक्ट, स्किड-माउन्टेड असेंबली हो जसले a लाई जोड्दछउच्च भोल्टेज स्विचगियर, एक तेलले डुबेको पावर ट्रान्सफर्मर, र कम भोल्टेज वितरण प्यानलहरू एकल, सिल गरिएको धातुको घेरा भित्र।

यो के हो:

परम्परागत युरोपेली-शैली सबस्टेशनहरू विपरीत जुन कम्पोनेन्टहरू अलग गर्दछ, योअमेरिकी प्रकारको एकाईट्रान्सफर्मरको तेललाई विद्युतीय इन्सुलेटर र कूलिङ माध्यमको रूपमा प्रयोग गर्दछ। ट्रान्सफर्मर ट्याङ्की संरचनात्मक रूपमा घेरासँग एकीकृत हुन्छ, एक एकीकृत, "बक्स-प्रकार" फारम कारक सिर्जना गर्दछ।

यसले के गर्छ:

यो सबस्टेशन उच्च भोल्टेज प्राथमिक बिजुली (सामान्यतया 12kV देखि 36kV) लाई कम भोल्टेज प्रयोगयोग्य शक्ति (208V देखि 480V) मा रूपान्तरण गर्न डिजाइन गरिएको हो। यसले तीन महत्वपूर्ण कार्य गर्दछ:

1. भोल्टेज स्टेप-डाउन: उपयोग भोल्टेजहरूमा मध्यम भोल्टेज घटाउँछ।

२. संरक्षण: डाउनस्ट्रीम ग्रिडहरूलाई त्रुटिहरूबाट जोगाउन घरहरू फ्यूज र ब्रेकरहरू।

3. वितरण: आवासीय समुदायहरू, व्यावसायिक केन्द्रहरू, वा औद्योगिक सुविधाहरूमा शक्ति प्रबन्ध र वितरण गर्दछ।

ट्रान्सफर्मर तेल इन्सुलेशन बक्स-टाइप कम्प्याक्ट अमेरिकन प्रकारको सबस्टेशनले वातावरणमा उत्कृष्ट बनाउँछ जहाँ स्पेस प्रिमियममा छ तर विश्वसनीयतामा सम्झौता गर्न सकिँदैन। यसले छुट्टै बाडिएको यार्ड वा कंक्रीट भल्टको आवश्यकतालाई हटाउँछ, किनकि सबै प्रत्यक्ष भागहरू पूर्ण रूपमा बन्द छन्।

उत्पादन प्यारामिटर (विशिष्टता)

उत्पादन सुविधा र आवेदन

Q1: ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशनलाई मानक प्याड-माउन्ट गरिएको ट्रान्सफर्मरबाट के फरक बनाउँछ?

A1: भिन्नता एकीकरणमा निहित छ। एक मानक प्याड-माउन्ट ट्रान्सफर्मर केवल एक ट्रान्सफर्मर हो। हाम्रो बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशनमा लोड ब्रेक स्विच र फ्यूजहरू, साथै कम-भोल्टेज ब्रेकर प्यानल सहितको उच्च-भोल्टेज डिब्बा समावेश छ। यो "बक्समा सबस्टेशन" हो, जबकि मानक एकाइ केवल एक ट्रान्सफर्मर हो। तेल इन्सुलेशनले गल्तीको समयमा उच्च चाप-शमन क्षमता पनि प्रदान गर्दछ।

Q2: तेल इन्सुलेशनले चरम मौसममा मेरो सञ्चालनलाई कसरी फाइदा गर्छ?

A2: ट्रान्सफर्मर तेलमा हावा भन्दा उच्च डाइइलेक्ट्रिक शक्ति र उल्लेखनीय रूपमा राम्रो थर्मल चालकता छ। तातो हावापानीमा (५० डिग्री सेल्सियससम्म), तेलले कोर र कुण्डलीबाट तातो सोस्छ, यसलाई नालीदार ट्याङ्कीको पर्खालबाट फैलाउँछ। चिसो मौसममा, तेलले स्थिर चिपचिपाहट कायम राख्छ, आन्तरिक आर्सिङलाई रोक्छ। यसले ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशनलाई मरुभूमि, तटीय क्षेत्रहरू र हिउँले पहाड मार्गहरूका लागि आदर्श बनाउँछ।

Q4: के म कम-भोल्टेज आउटपुट कन्फिगरेसन अनुकूलन गर्न सक्छु?

A4: हो। हामी MCCB (मोल्डेड केस सर्किट ब्रेकर) आउटपुटहरू सहित 2 देखि 8 तरिकाहरूमा कन्फिगरयोग्य कम-भोल्टेज प्यानलहरू प्रस्ताव गर्छौं। तपाईं मिटरिङ कम्पार्टमेन्टहरू, लाइटनिङ अरेस्टरहरू, र स्वचालित पावर फ्याक्टर सुधार क्यापेसिटरहरू पनि थप्न सक्नुहुन्छ।

आवेदन परिदृश्यहरू

1. आवासीय उपविभागहरू: आवासीय परिसरहरूका लागि भूमिगत फिडर नेटवर्कहरू।

2. हावा र सौर्य फार्महरू: सहायक शक्तिको लागि जेनेरेटर भोल्टेज वा स्टेप्स डाउन ग्रिड भोल्टेज।

3. EV चार्जिङ स्टेशनहरू: द्रुत DC चार्जरहरूको लागि समर्पित 480V-3 चरण शक्ति प्रदान गर्दछ।

4. औद्योगिक पार्कहरू: निर्माण शक्तिको लागि अस्थायी वा स्थायी कम्प्याक्ट सबस्टेसनको रूपमा सेवा गर्दछ।

5. शहरी नवीकरण परियोजनाहरू: पुरानो भल्ट-प्रकारको ट्रान्सफर्मरहरू प्रतिस्थापन गर्दछ जहाँ बाढीको जोखिम हुन्छ।

उत्पादन विवरण र प्रतिस्पर्धात्मक लाभहरू

विस्तृत अवयवहरू:

● ट्यांक निर्माण: हाम्रो ट्याङ्कीले 2.5mm - 3.0mm कोल्ड-रोल्ड स्टिल प्रयोग गर्दछ (प्रतिस्पर्धीहरूले प्राय: 1.5mm प्रयोग गर्छन्)। 100% तेल चुहावट रोकथामको लागि नालीदार पंखहरू रोबोटिक रूपमा वेल्डेड हुन्छन्।

● कोर र विन्डिङहरू: हामी उच्च पारगम्यता अनाज-उन्मुख सिलिकन स्टिल (M4 ग्रेड) प्रयोग गर्छौं। हिस्टेरेसिस हानि कम गर्नको लागि तामाको विन्डिङहरू (एल्युमिनियम होइन) पूर्ण रूपमा एनेल गरिएको छ।

● तेलको गुणस्तर: हामीले इन्हिबिटेड ट्रान्सफर्मर तेल (IEC 60296 मानक) लाई ब्रेकडाउन भोल्टेज > 60kV सँग भर्छौं। वैकल्पिक: बायोडिग्रेडेबल आवश्यकताहरूको लागि प्राकृतिक एस्टर (वनस्पति तेल)।

● HV स्विच: 4-स्थिति लोड ब्रेक स्विच (बंद/खुल्ला/ग्राउन्ड/जडान गरिएको) देखिने ब्रेक संकेतकहरू समावेश गर्दछ।

● पेन्ट प्रणाली: 5-चरण पूर्व-उपचार + जस्ता युक्त इपोक्सी प्राइमर + पलिएस्टर शीर्ष कोट। 500+ घण्टाको लागि नुन स्प्रे परीक्षण गरियो।

उत्पादन लाभहरू बनाम प्रतियोगीहरू:

बारम्बार सोधिने प्रश्नहरू

Q1: ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशन कम तेलको चापको साथ आइपुग्यो। के यो लीक हुन्छ?

A: होइन। हामी अक्सिडेशन रोक्नको लागि सानो नाइट्रोजन कम्बलको साथ एकाइहरू पठाउँछौं। दबाब गेज शून्य पढ्न सक्छ। स्तर सूचकमा ताजा तेल भरेपछि (लगभग 5-10 सेन्टिमिटर कोर माथि), यसलाई 6 घण्टाको लागि बस्न दिनुहोस्। यदि स्तर 24 घण्टा भित्र फेरि घट्यो भने, सिल निरीक्षणको लागि हामीलाई सम्पर्क गर्नुहोस्।

Q4: के तपाइँ ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकार सबस्टेशनको लागि स्पेयर पार्ट्स प्रदान गर्नुहुन्छ?

A: हो। हामी उच्च-भोल्टेज फ्यूजहरू (बे-ओ-नेट शैली), कम-भोल्टेज ब्रेकरहरू, तेल स्तर गेजहरू, दबाव राहत भल्भहरू, र 10+ वर्षको लागि ग्यास्केट किटहरू स्टक गर्छौं। 48-घण्टा प्रेषणको लागि हाम्रो वेब पोर्टल मार्फत कुनै पनि स्पेयर पार्ट अर्डर गर्नुहोस्।

Q5: म कसरी 2 वर्ष सञ्चालन पछि तेल गुणस्तर परीक्षण गर्न सक्छु?

A: तेल डाइइलेक्ट्रिक शक्ति परीक्षक (ASTM D877) प्रयोग गर्नुहोस्। तलको ड्रेन भल्भबाट नमूना लिनुहोस्। डाइलेक्ट्रिक बल > 30kV हुनुपर्छ। यदि यो 20kV भन्दा कम छ भने, तेल फिल्टर गर्नुहोस् वा यसलाई बदल्नुहोस्। हामी 1000kVA भन्दा माथिका एकाइहरूको लागि वार्षिक विघटित ग्यास विश्लेषण (DGA) सिफारिस गर्छौं।

Q6: के ट्रान्सफर्मर तेल इन्सुलेशन बक्स-प्रकार कम्प्याक्ट अमेरिकी प्रकारको सबस्टेशन स्मार्ट ग्रिड प्रणालीहरूसँग उपयुक्त छ?

A: बिल्कुल। वैकल्पिक एड-अनहरू समावेश छन्: 4G/5G रिमोट निगरानी एकाइहरू (तेल तापक्रम, दबाब, लोड वर्तमान) र RS485/Modbus RTU पोर्टहरू। तपाइँ यसलाई तपाइँको SCADA प्रणालीमा सिधै एकीकृत गर्न सक्नुहुन्छ।

बिक्री पछि सेवा

वारेन्टी अवधि: कमिसन भएको मितिबाट १२ महिना वा ढुवानी मितिबाट १४ महिना (जुन पहिले आउँछ)।

कभरेज: कोर विफलता, घुमाउरो सर्ट सर्किट, वेल्डबाट तेल चुहावट, र सहित सबै उत्पादन दोषहरूस्विचगियरयांत्रिक विफलता।
