इंटेलिजेन्ट पूर्वनिर्मित आउटडोर बक्स-प्रकार सबस्टेशन

यो उपकरण के हो?

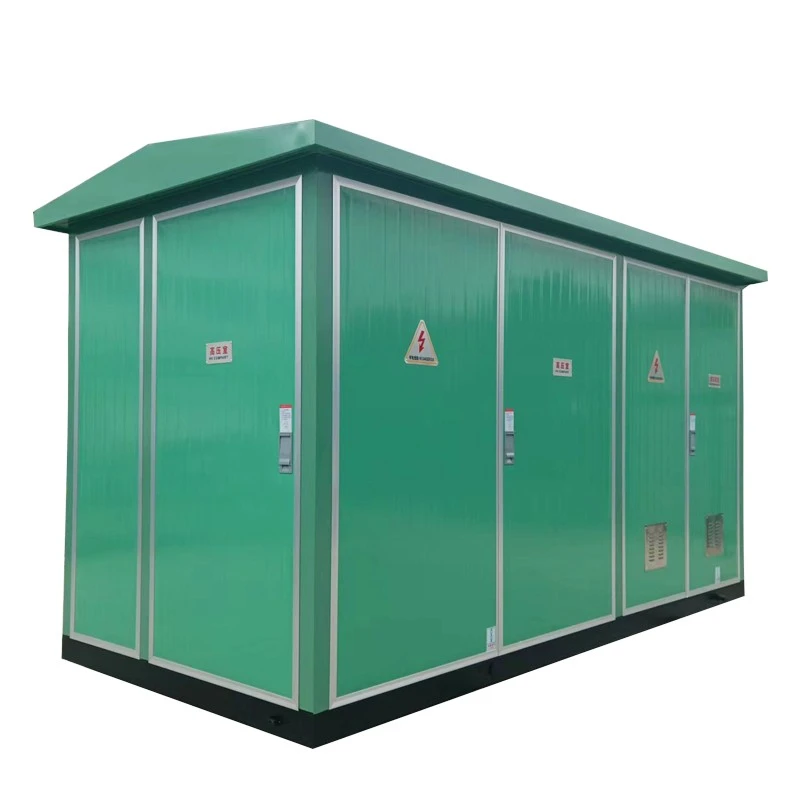

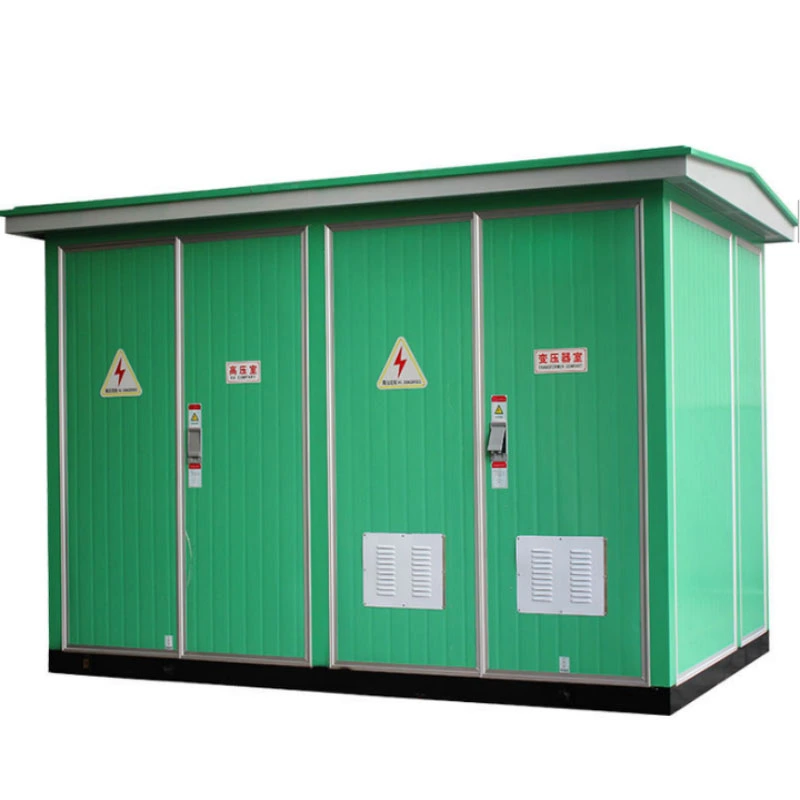

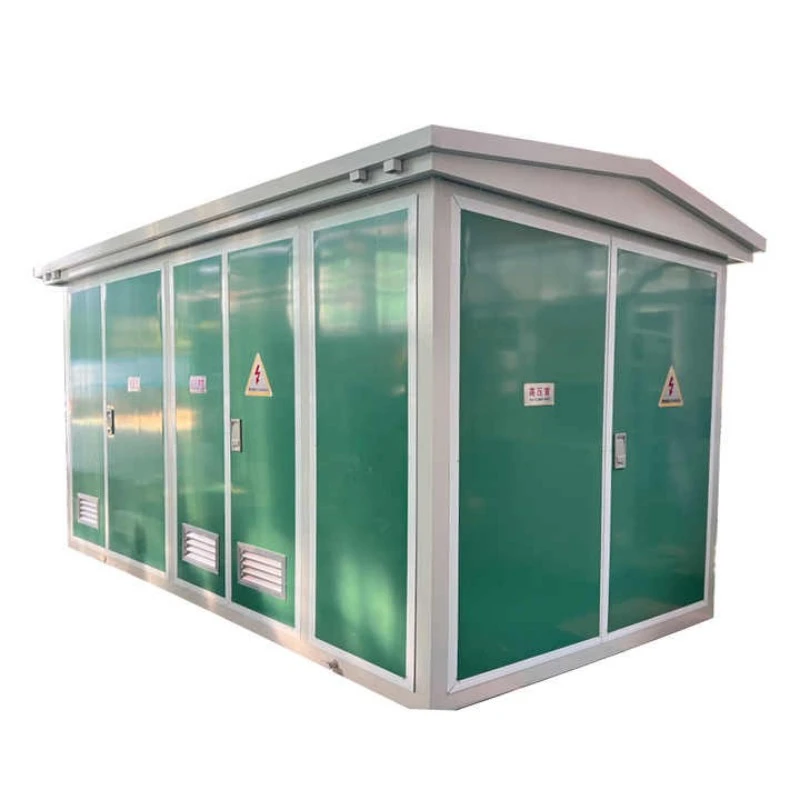

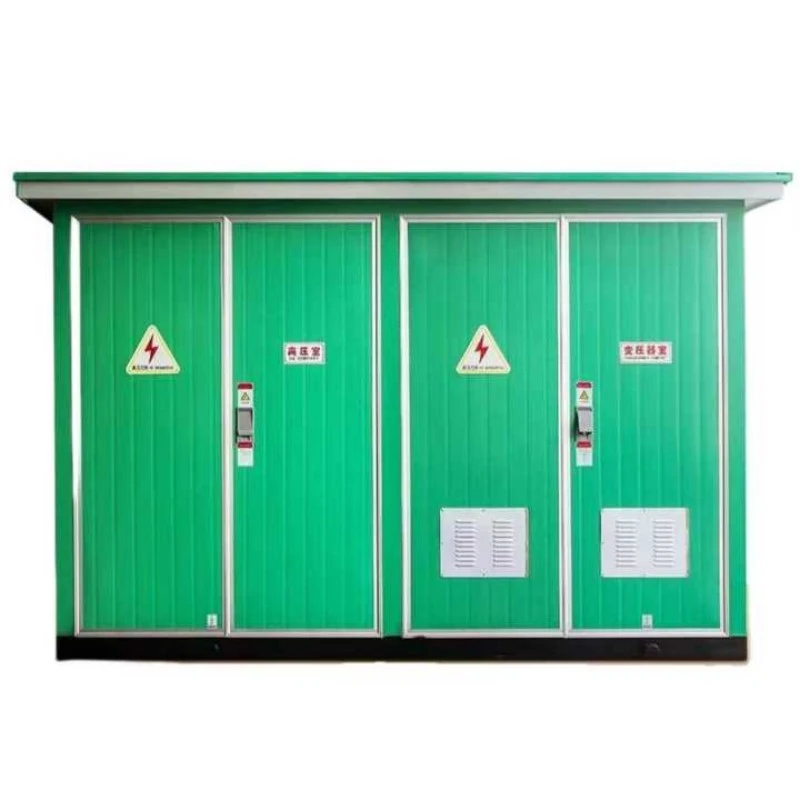

YB-24 इन्टेलिजेन्ट प्रिफेब्रिकेटेड आउटडोर बक्स-टाइप सबस्टेशन एक कारखाना-एसेम्बल गरिएको, कम्प्याक्ट पावर वितरण इकाई हो जसले एकीकृत गर्दछ।उच्च भोल्टेज स्विचगियर, एक पावर ट्रान्सफर्मर, र कम भोल्टेज वितरण उपकरण एकल मौसम प्रतिरोधी घेरामा। यो पूर्वनिर्मित सबस्टेशनहरूको परिवारसँग सम्बन्धित छ, जसलाई "कम्प्याक्ट सबस्टेशनहरू" वा "प्याकेज गरिएको सबस्टेशनहरू" पनि भनिन्छ।

मोडेल कोड ब्रेकडाउन:

YB — पूर्वनिर्मित बक्स-प्रकार सबस्टेशन

24 — डिजाइन श्रृंखला कोड, बौद्धिक नियन्त्रण र मोड्युलर कन्फिगरेसन प्रतिनिधित्व

यसले के गर्छ?

यस उपकरणको मुख्य कार्य भनेको उच्च-भोल्टेज विद्युतीय ऊर्जा (सामान्यतया 10kV वा 35kV) प्राप्त गर्नु हो, यसलाई एकीकृत ट्रान्सफर्मर मार्फत निम्न-भोल्टेज (400V/380V) मा स्टेप डाउन गर्नु र यसलाई आवासीय समुदायहरू, व्यावसायिक प्लाजाहरू वा ईभी स्टेशनहरू, कारखानाहरू जस्ता अन्त-प्रयोगकर्ता लोडहरूमा सुरक्षित रूपमा वितरण गर्नु हो।

परम्परागत सिभिल-निर्मित सबस्टेशनहरूको विपरीत, YB-24 लाई व्यक्तिगत कम्पोनेन्टहरूको साइटमा एसेम्बली आवश्यक पर्दैन। यो पूर्ण रूपमा पूर्व-तार गरिएको छ, पूर्व-परीक्षण गरिएको छ, र एकल इकाईको रूपमा पठाइन्छ। यसले तेल-रहित ड्राई-टाइप वा बायोडिग्रेडेबल तेल-भरिएको ट्रान्सफर्मर (वैकल्पिक) प्रयोग गर्दछ र प्राकृतिक वा जबरजस्ती हावा कूलिंगमा निर्भर गर्दछ। बुद्धिमानी नियन्त्रण प्रणालीले रिमोट डाटा अधिग्रहण, गल्ती अलार्म, र स्वचालित स्विचिंग सक्षम गर्दछ, यसलाई स्मार्ट ग्रिड अनुप्रयोगहरूको लागि आदर्श बनाउँछ।

उत्पादन लाभहरू

YB-24 इन्टेलिजेन्ट प्रिफेब्रिकेटेड आउटडोर बक्स-प्रकार सबस्टेशनले परम्परागत सबस्टेशनहरूमा स्पष्ट फाइदाहरू प्रदान गर्दछ:

1. ठाउँ बचत र द्रुत स्थापना

परम्परागत सिभिल सबस्टेसनको फुटप्रिन्टको ४०% मात्र ओगटेको छ

२-३ दिन भित्र साधारण कंक्रीट प्याडमा स्थापना गर्न सकिन्छ

अलग उपकरण कोठा वा वेंटिलेशन शाफ्ट को लागी कुनै आवश्यकता छैन

2. उच्च बुद्धि

मानक RTU (रिमोट टर्मिनल एकाइ) संग सुसज्जित

4G/5G वा फाइबर संचार समर्थन गर्दछ

भोल्टेज, वर्तमान, शक्ति कारक, तापमान, र ढोका स्थिति को वास्तविक समय निगरानी

रिमोट ट्रिप/क्लोज र प्यारामिटर समायोजन

3. सुरक्षा र पर्यावरण संरक्षण

तेल-मुक्त डिजाइन वैकल्पिक (ड्राइ-टाइप ट्रान्सफर्मर)

आर्क-प्रतिरोधी उच्च भोल्टेज डिब्बा

IP54 संरक्षण मूल्याङ्कनले धुलो र पानी प्रवेश रोक्छ

तलबाट केबल प्रविष्टि, खुला प्रत्यक्ष भागहरू हटाउँदै

4. लागत-प्रभावी जीवनचक्र

सिभिल सबस्टेशनहरू भन्दा 30-40% कम प्रारम्भिक लगानी

सिभिल ईन्जिनियरिङ् लागतमा 60% कमी

मोड्युलर कम्पोनेन्ट प्रतिस्थापनको कारण कम मर्मत लागत

5. कठोर वातावरणमा अनुकूलन क्षमता

सञ्चालन तापमान दायरा: -25°C देखि +55°C

तटीय वा औद्योगिक क्षेत्रहरूको लागि विरोधी जंग कोटिंग

चिसो क्षेत्रहरूको लागि आन्तरिक ताप प्रणाली वैकल्पिक

उत्पादन सुविधा

उत्पादन आवेदन

YB-24 इन्टेलिजेन्ट प्रिफेब्रिकेटेड आउटडोर बक्स-टाइप सबस्टेशन परिदृश्यहरूको विस्तृत दायराको लागि उपयुक्त छ जहाँ द्रुत तैनाती, सानो पदचिह्न, र बुद्धिमानी सञ्चालन आवश्यक छ।

उत्पादन विवरण

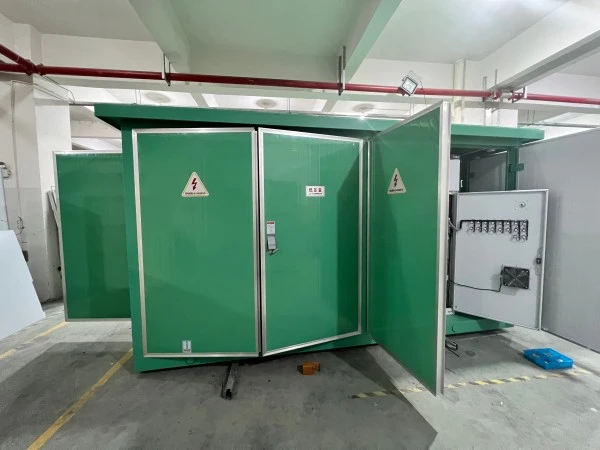

1. घेरा निर्माण

CNC पंचिंग, झुकाउने, र उच्च परिशुद्धताको लागि वेल्डिंग

डबल-लेयर पाउडर कोटिंग (जस्ता युक्त प्राइमर + पलिएस्टर शीर्ष कोट) ≥80μm

नुन स्प्रे परीक्षण ≥500 घण्टा

पानी जम्मा हुन नदिन ५° ढलान भएको छत

2. आन्तरिक लेआउट

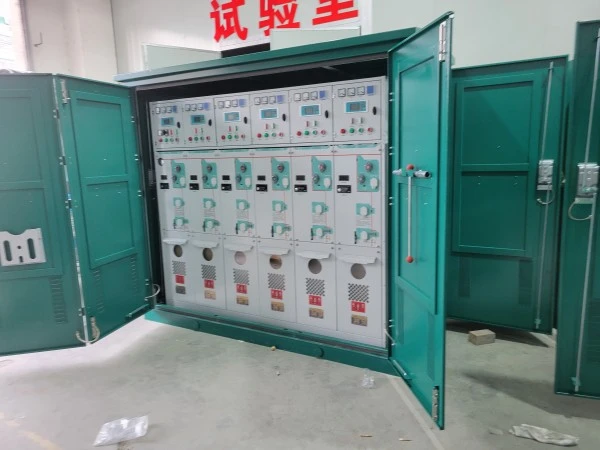

HV कम्पार्टमेन्ट: SF6 रिंग मुख्य इकाई वा लोड ब्रेक स्विच, लाइटनिंग अरेस्टर, उच्च भोल्टेज फ्यूज

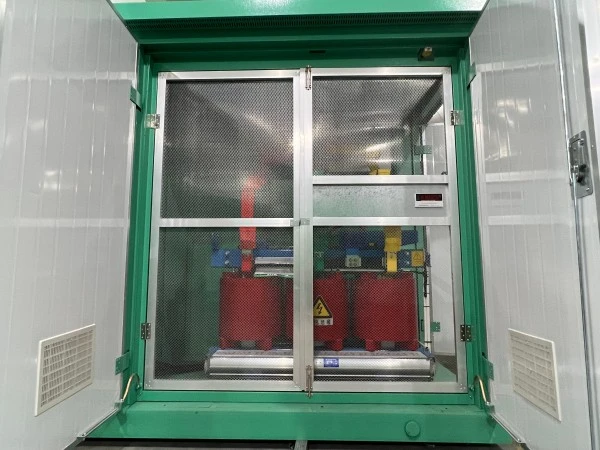

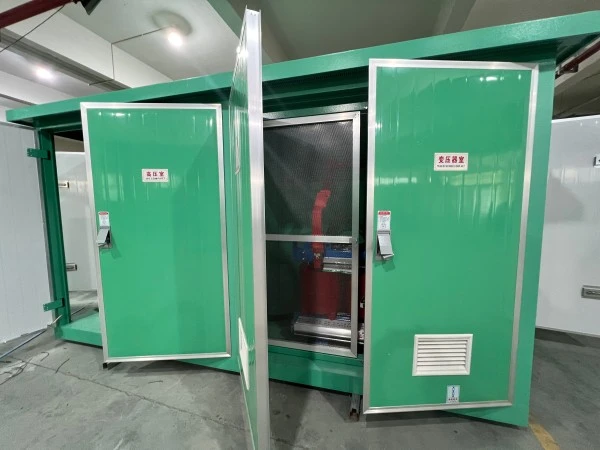

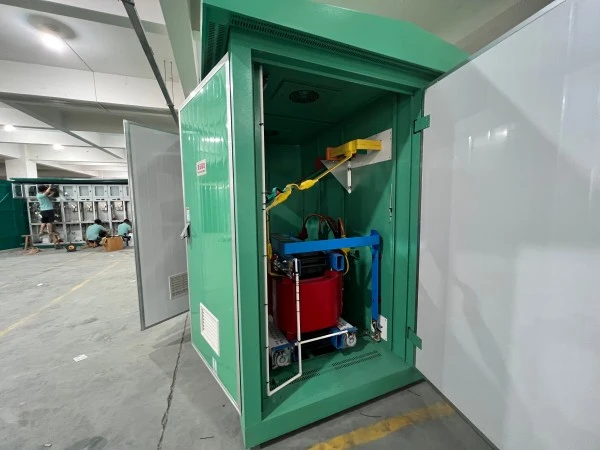

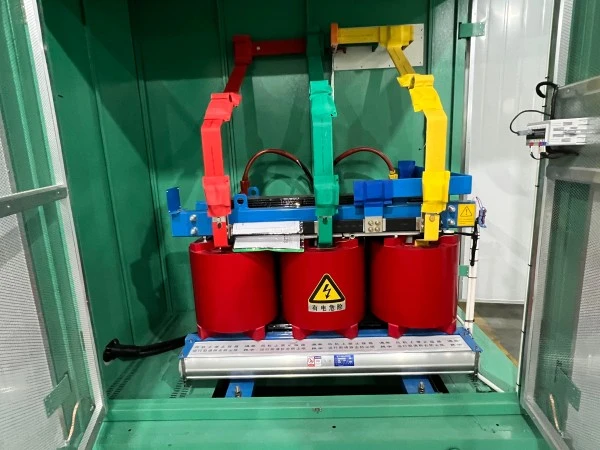

ट्रान्सफर्मर डिब्बा: ट्रान्सफर्मर रोलरहरूमा माउन्ट गरिएको, सजिलो मर्मतका लागि हटाउन सकिने फ्रन्ट प्यानल

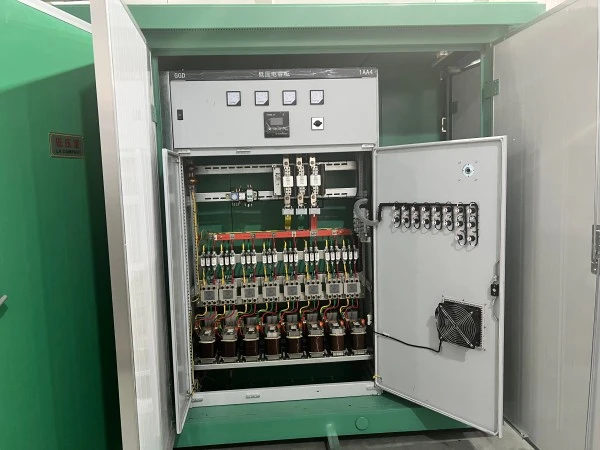

LV डिब्बा: मुख्य ब्रेकर, शाखा ब्रेकर, स्वचालित क्यापेसिटर बैंक, बुद्धिमान निगरानी टर्मिनल

फायरप्रूफ मेटल विभाजन (कक्षा ए) द्वारा विभाजित सबै डिब्बाहरू

3. बुद्धिमान प्रणाली विवरणहरू

तापक्रम निगरानी: PT100 सेन्सर ट्रान्सफर्मर विन्डिङ्स र इन्क्लोजर भित्री भागमा

ढोका स्थिति: क्लाउडमा अलार्मको साथ चुम्बकीय सम्पर्क स्विच

ऊर्जा मिटरिङ: कक्षा १ वा ०.५ एस द्विदिश मिटर

रिमोट कन्ट्रोल: IEC 60870-5-101/104, DNP3.0 लाई समर्थन गर्दछ

स्थानीय नियन्त्रण: घटना लगिङको साथ पासवर्ड-सुरक्षित HMI

4. केबल प्रविष्टि र ग्राउन्डिङ

रबर ग्रोमेटको साथ तलको केबल प्रविष्टि (IP54 रेटिङ राखिएको)

समर्पित तामा ग्राउन्डिङ बसबार (40×4mm) सबै डिब्बाहरूमा

ग्राउन्डिङ प्रतिरोध ≤4Ω

5. डेलिभरी अघि गुणस्तर परीक्षण

पावर फ्रिक्वेन्सी भोल्टेज प्रतिरोध परीक्षण (HV साइडको लागि 35kV, LV साइडको लागि 2.5kV)

ट्रान्सफर्मर टर्न रेसियो र नो-लोड नोक्सन टेस्ट

बुद्धिमान प्रणाली संचार परीक्षण (30 मिनेट लगातार पिंग)

वर्षा परीक्षण (1 घण्टाको लागि 10mm/मिनेट सिमुलेटेड)

प्याकेजिङ र बिक्री पछि सेवा

प्याकेजिङ

सम्पूर्ण इकाई स्ट्रेच फिल्म + नालीदार गत्ता कुनाहरूमा बेरिएको

फोर्कलिफ्ट स्लटहरूको साथ काठको प्यालेट आधार

ढुवानीको समयमा चिस्यान रोक्नको लागि घेरा भित्र डेसिक्यान्ट झोलाहरू

सबै बाहिरी खुल्ला वाटरप्रूफ टेप संग सील

बिक्री पछि सेवा प्रतिबद्धता

वारेन्टी अवधि: ढुवानीको मितिबाट १२ महिना (भुक्तानी सेवा सम्झौताको साथ 24 वा 36 महिनासम्म विस्तार गर्न सकिने)

बारम्बार सोधिने प्रश्नहरू (FAQ)

Q1: के YB-24 इन्टेलिजेन्ट प्रिफेब्रिकेटेड आउटडोर बक्स-टाइप सबस्टेशन उच्च लवणता भएका तटीय क्षेत्रहरूको लागि उपयुक्त छ?

A: हो। मानक एन्क्लोजरले ≥80μm मोटाईको साथ एन्टी-क्रोसन पाउडर कोटिंग प्रयोग गर्दछ र 500-घण्टा नुन स्प्रे परीक्षण पास गर्दछ। अत्यधिक संक्षारक वातावरणका लागि (जस्तै, बन्दरगाह, रासायनिक बिरुवाहरू), हामी स्टेनलेस स्टील 304/316 घेरा र आन्तरिक बसबारहरूमा अतिरिक्त कोटिंग प्रस्ताव गर्दछौं।

Q2: सम्पूर्ण सबस्टेशन प्रतिस्थापन नगरी ट्रान्सफर्मर बदल्न सकिन्छ?

A: हो। ट्रान्सफर्मर डिब्बा हटाउन सकिने साइड प्यानल र रोलर रेलहरूसँग डिजाइन गरिएको छ। ट्रान्सफर्मरलाई अगाडि वा छेउबाट तान्न सकिन्छ, र HV वा LV डिब्बाहरूलाई बाधा नगरी प्रतिस्थापन इकाई सम्मिलित गर्न सकिन्छ। यो मोडुलरिटी YB-24 डिजाइन को एक प्रमुख विशेषता हो।

Q3: के बुद्धिमान प्रणाली तेस्रो-पक्ष SCADA प्रणालीमा जडान समर्थन गर्दछ?

A: हो। मानक नियन्त्रकले RS485 मा Modbus RTU र Ethernet मा Modbus TCP लाई समर्थन गर्दछ। यसलाई IEC 60870-5-101/104 वा DNP3.0 प्रोटोकलहरूको लागि पनि कन्फिगर गर्न सकिन्छ। हामी प्रणाली एकीकरणको लागि पूर्ण दर्ता नक्सा प्रदान गर्दछौं।

Q4: के YB-24 आवाजको सीमाको सन्दर्भमा आवासीय भवनहरू नजिक राख्न अनुमति छ?

A: हो। ड्राई-टाइप ट्रान्सफर्मरको साथ, आवाजको स्तर 1 मिटरमा ≤55dB हुन्छ, जसले आवासीय सीमाहरू पूरा गर्दछ। तेलमा डुबेका ट्रान्सफर्मरहरूका लागि, हामी ≤48dB मा आवाज घटाएर ट्रान्सफर्मर डिब्बा भित्र कम्पन डम्पिङ प्याड र ध्वनिक घेरा थप्छौं।

Q5: मानक वितरण समय के हो?

A: मानक कन्फिगरेसनहरूको लागि (800kVA वा तल, IP54, स्टिल एन्क्लोजर, रिंग मुख्य एकाइको साथ), डेलिभरी अर्डर पुष्टिकरण पछि 15---20 कार्य दिन हो। अनुकूलन परियोजनाहरू (स्टेनलेस स्टील, विशेष रंग, ओभरहेड लाइन प्रविष्टिको लागि अतिरिक्त उचाइ) लाई 25---30 कार्य दिनहरू आवश्यक पर्दछ।

Q6: YB-24 को लागि कस्ता प्रकारका ट्रान्सफर्मरहरू उपलब्ध छन्?

A: YB-24 सँग कन्फिगर गर्न सकिन्छतेलमा डुबेको ट्रान्सफर्मरजस्तै S13/S20 वा epoxy resin कास्ट ड्राई-प्रकार ट्रान्सफर्मरहरू जस्तै SCB13/SCB14, परियोजना आवश्यकताहरू, स्थापना वातावरण, अग्नि-सुरक्षा आवश्यकताहरू, र स्थानीय स्तरहरूमा निर्भर गर्दछ।
