मेक्सिको फोटोभोल्टिक पावर प्लान्टको लागि बाहिरी बक्स-प्रकार सबस्टेशन समाधान

साइटमा फोटो विवरण:

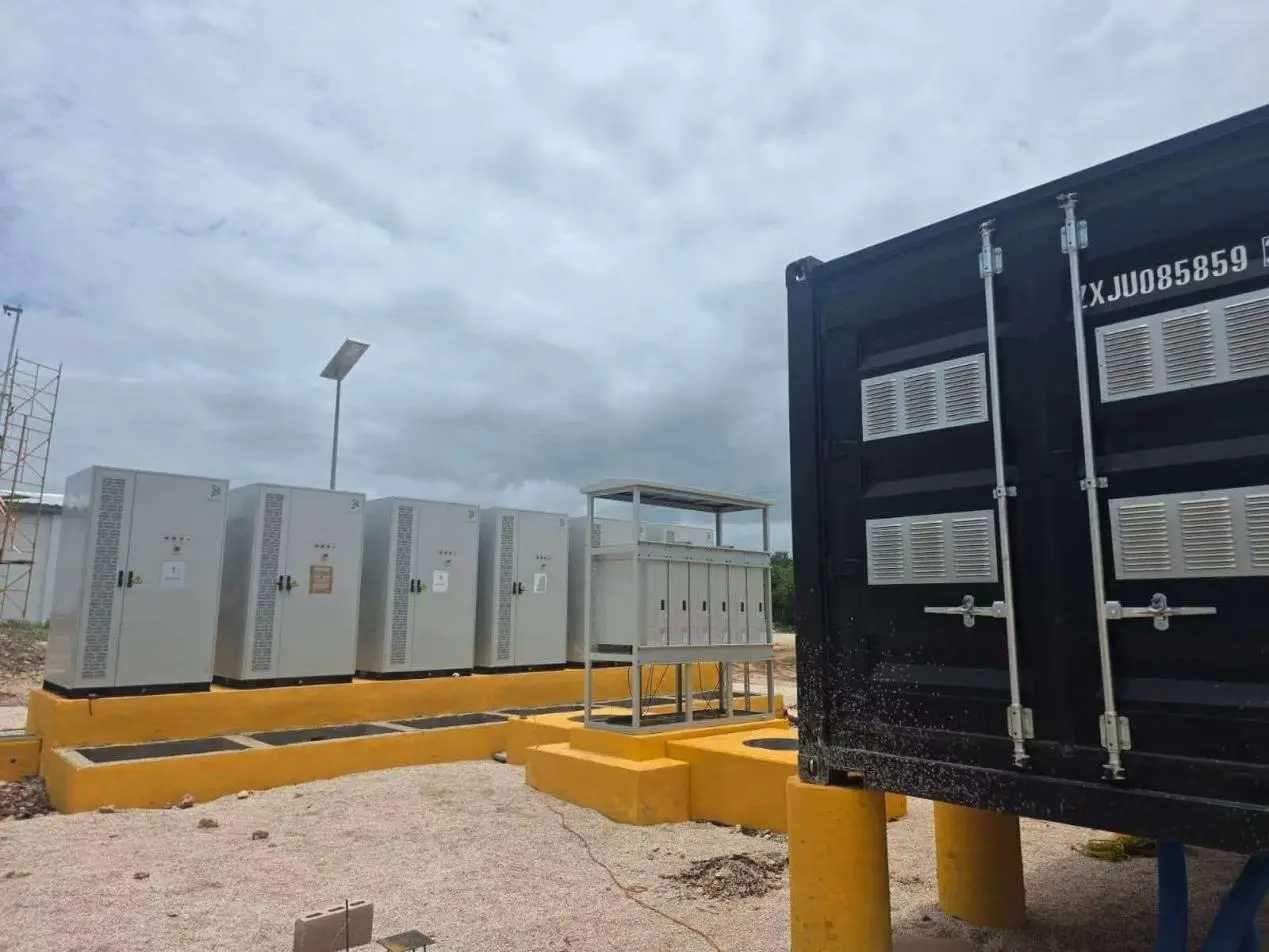

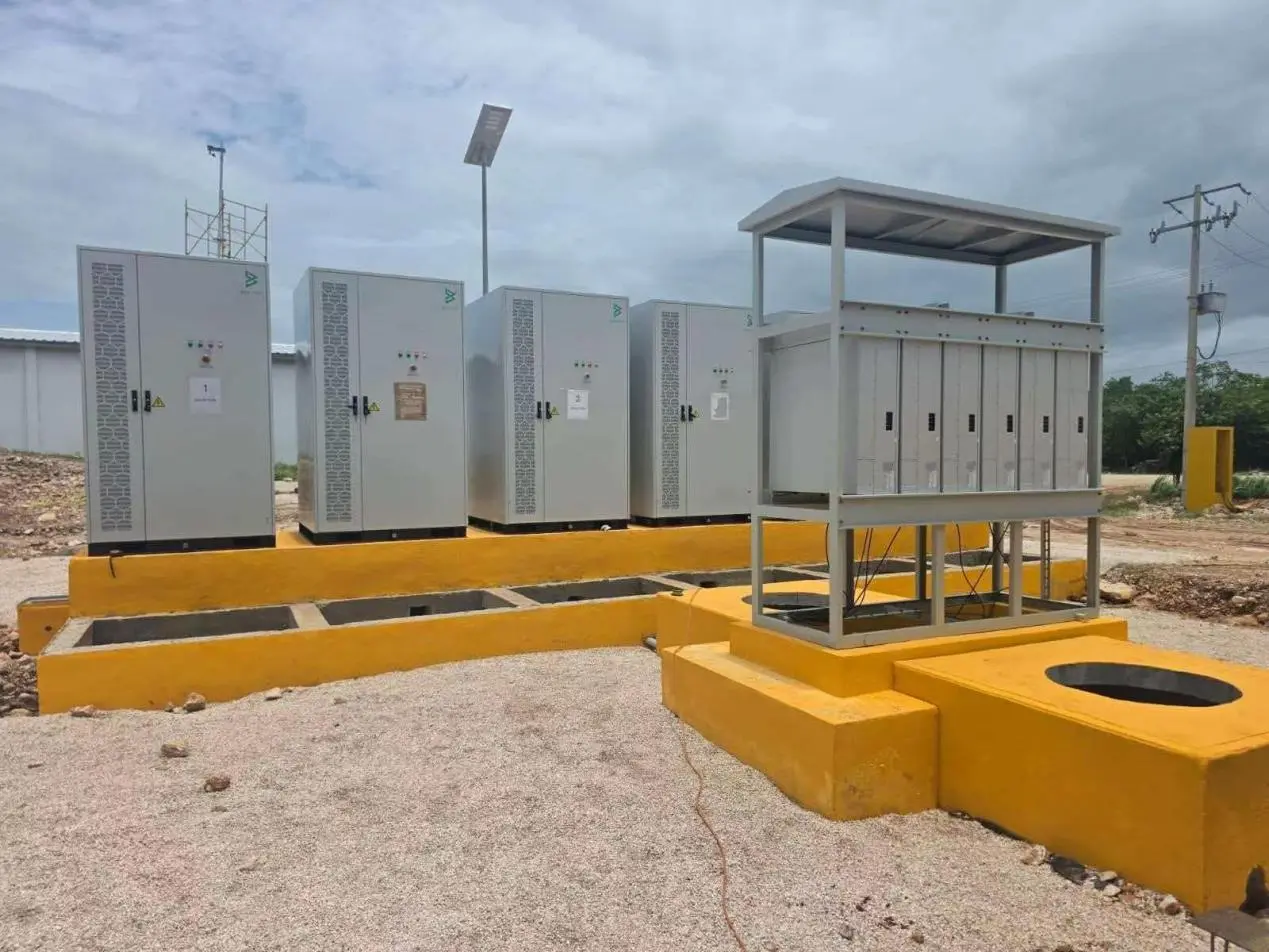

चित्र १: इन्भर्टर कन्ट्रोल क्याबिनेट र कम भोल्टेज कम्बाइनर क्याबिनेटको एकीकृत कन्फिगरेसन

प्यानलको बायाँ छेउमा, त्यहाँ चार स्वतन्त्र आउटडोर फोटोभोल्टिक इन्भर्टर नियन्त्रण क्याबिनेटहरू छन्; दायाँ छेउमा, रेनप्रूफ क्यानोपीको साथ मिल्दो खुला-प्रकार कम-भोल्टेज कम्बाइनर वितरण फ्रेम स्थापना गरिएको छ। सबै उपकरणहरू माथिल्लो पहेंलो कंक्रीट आधारहरूमा माउन्ट गरिएका छन्, जसमा केबल प्रवेश र तलबाट बाहिर निस्कन सुनिश्चित गर्न निर्मित केबल खाडलहरू छन्, जसले गर्दा जमिन-स्तरको वर्षाको पानी र चिसोबाट क्षय हुनबाट रोक्छ।

इन्भर्टर कन्ट्रोल क्याबिनेट: ठूला-क्षेत्र साइड कन्भेक्टिभ कुलिङ लुभर्स र डस्ट फिल्टरहरू, एकीकृत अपरेशन बटनहरू, स्थिति सूचकहरू, र अगाडिको प्यानलमा फल्ट अलार्महरू सहितको IP54-मूल्याङ्कन गरिएको बाहिरी सुरक्षा घेरा। प्रत्येक एकाइले आफ्नो तोकिएको क्षेत्रभित्र स्वतन्त्र रूपमा सञ्चालन गर्दछ, जसले सम्पूर्ण विद्युत उत्पादन प्रणालीलाई असर नगरी व्यक्तिगत एकाइहरूको मर्मतसम्भार गर्न अनुमति दिन्छ।

कम-भोल्टेज वितरण फ्रेम: उष्णकटिबंधीय उच्च-तापमान वातावरणको लागि प्राकृतिक तातो अपव्ययको साथ खुला वर्षा प्रतिरोधी छतको डिजाइन, धेरै इन्भर्टरहरूबाट कुल पावर र साइटमा तारहरू सरल बनाउन छवटा आन्तरिक आउटपुट पोर्टहरूसँग सुसज्जित छ। सुविधामा सौर्य शक्तिबाट चल्ने अनुगमन र प्रकाश पोलहरू समावेश छन् जुन बाहिरी मुख्य शक्ति बिना सञ्चालन हुन्छ, रातको समय सञ्चालन, मर्मत, र सुरक्षा निगरानी आवश्यकताहरू पूरा गर्दछ।

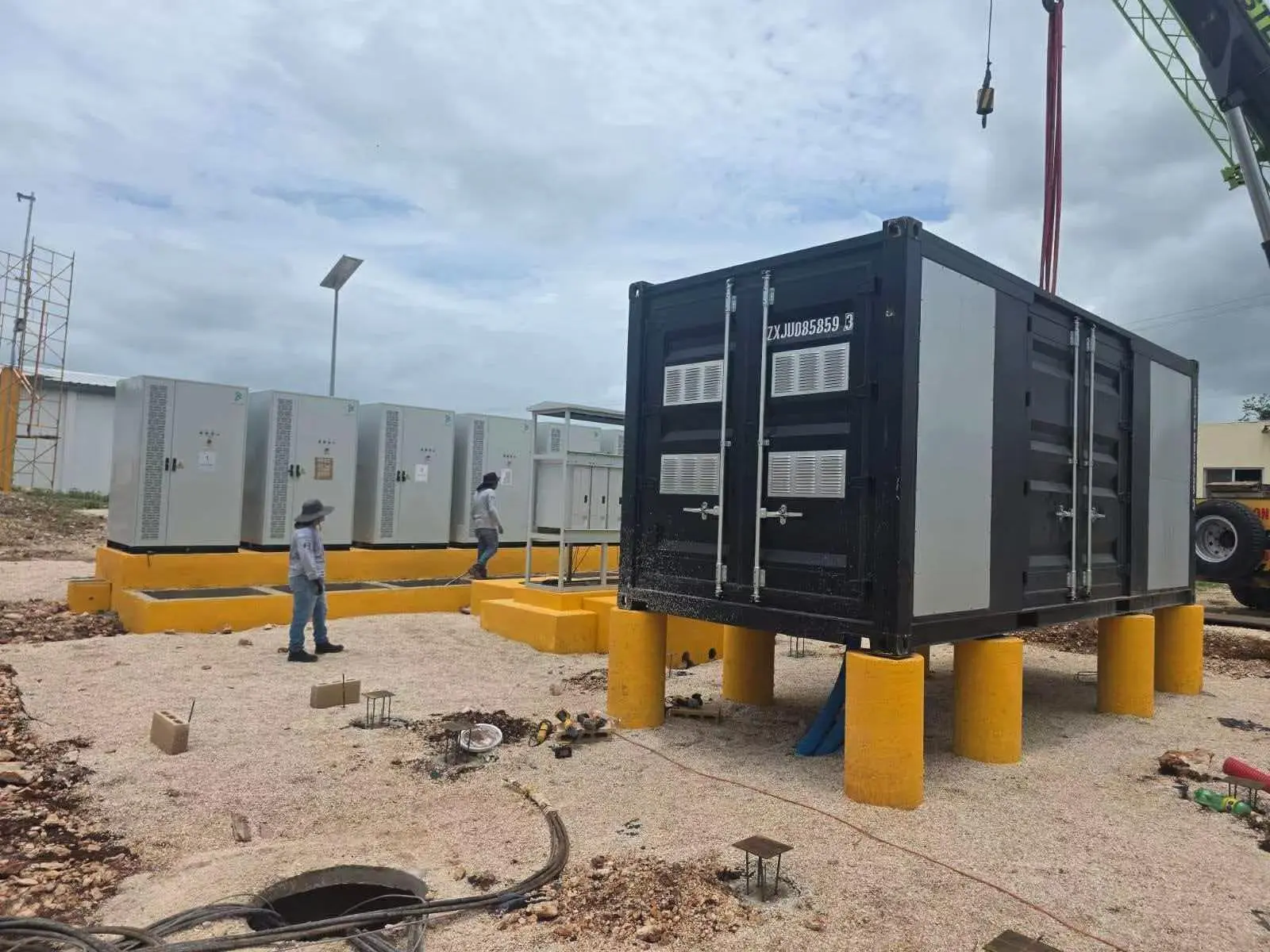

चित्र २ र ३: कन्टेनराइज्ड सबस्टेशन साइटमा आइपुग्छ; पूर्ण विद्युत वितरण क्षेत्र को मनोरम दृश्य

एकीकृत कालो कन्टेनराइज्ड सबस्टेशनलाई साइटमा डेलिभर गरिएको छ, जसले पछाडि माउन्ट गरिएको इन्भर्टर क्याबिनेट र कम्बाइनर क्याबिनेटसँग पूर्ण फोटोभोल्टिक पावर वितरण प्रणाली बनाउँछ। कन्टेनरको दुबै छेउमा वर्षा-प्रतिरोधी भेन्टिलेसन लुभरहरू र उच्च-तापमान वातावरणमा तातो अपव्यय बढाउनको लागि निर्मित डस्ट-प्रूफ र पानी-प्रतिरोधी संरचनाहरू छन्। कन्टेनरलाई बाहिरी मौसम-प्रतिरोधी कोटिंगले लेपित गरिएको छ जसले पराबैंगनी विकिरण र नुन स्प्रे जंग विरुद्ध सुरक्षा प्रदान गर्दछ, यसले मेक्सिकोमा खुला-हावा अवस्थाहरूमा दीर्घकालीन सञ्चालनको लागि उपयुक्त बनाउँछ।

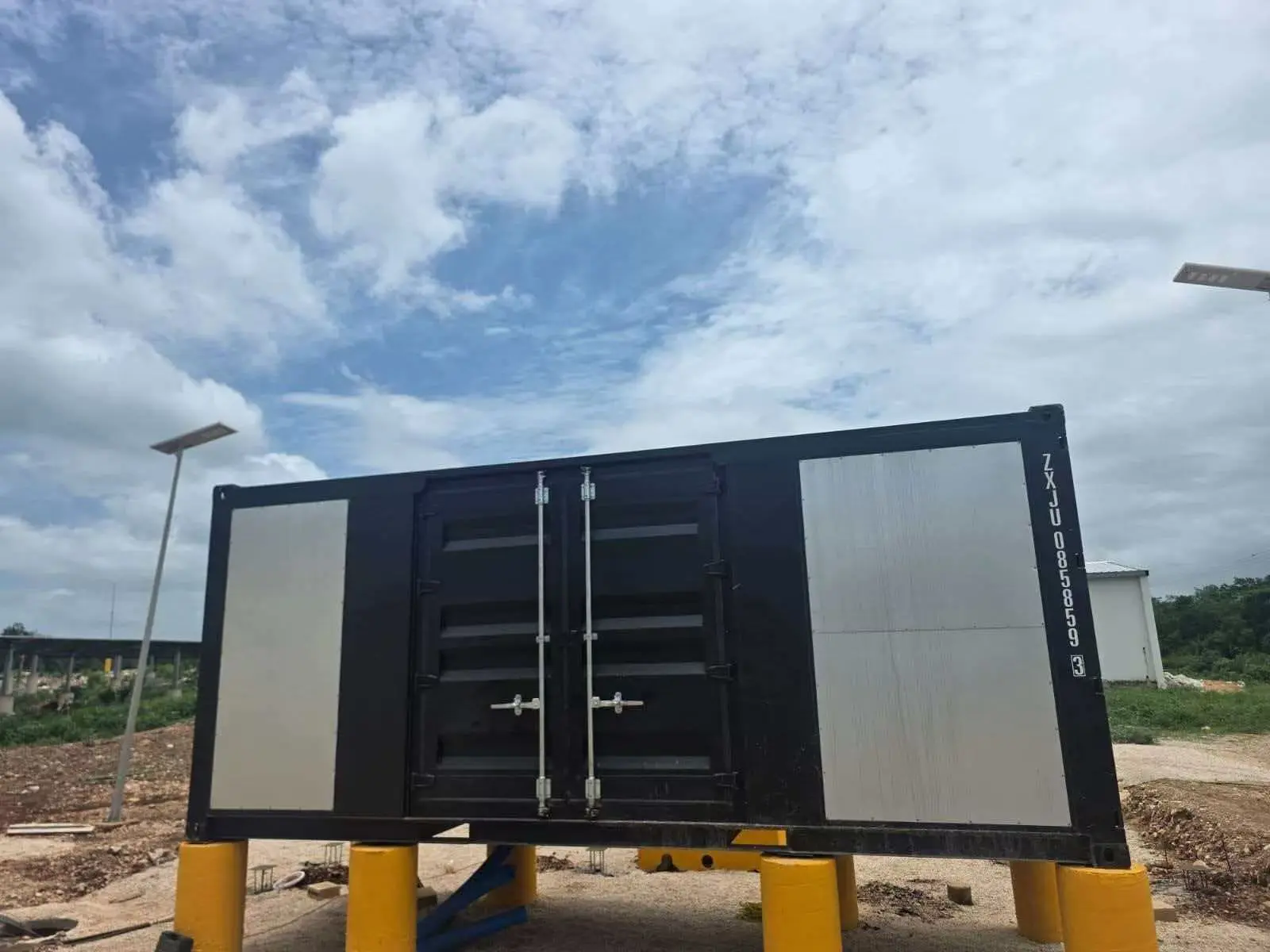

चित्र ४: कन्टेनर बक्स उत्पादनको रूपमा परिणत भयो

सजिलो आन्तरिक उपकरण सर्भिसिङको लागि डुअल-डोर एक्सेस च्यानलहरू र साइड मर्मत प्यानलहरू सहित मानकीकृत कन्टेनराइज्ड एकाइ डिजाइन; कम्पार्टमेन्टल भेन्टिलेसन संरचनाले वाटरप्रूफ र डस्टप्रूफ सुरक्षा प्रदान गर्दा इष्टतम तातो अपव्यय सुनिश्चित गर्दछ, यसले मेगावाट-स्केल फोटोभोल्टिक पावर प्लान्टहरूमा केन्द्रीकृत चरण-अप र ग्रिड जडान अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

परियोजना को बजार लाभ

1. पूर्वनिर्मित एकीकृत डेलिभरी: सबै उपकरणहरू पूर्व-एकत्रित र कारखानामा परीक्षण गरिन्छ, महत्त्वपूर्ण रूपमा विदेशी साइटमा निर्माण र कमिसन समय घटाउँछ, समग्र परियोजना वितरण चक्र छोटो पार्छ, र सामान्य ठेकेदारको लागि कुल श्रम लागत घटाउँछ।

2. सम्पूर्ण औद्योगिक श्रृंखलामा ट्रान्सफर्मर, स्विचगियर क्याबिनेट, हालको ट्रान्सफर्मर, सुरक्षा रिले, र इन्भर्टर क्याबिनेटहरू सबै एकीकृत प्राविधिक मापदण्डहरू अन्तर्गत घरभित्र निर्मित, स्पेयर पार्ट्स र उपकरण मर्मतका लागि सुविधाजनक खरिद सुनिश्चित गर्दै व्यापक आपूर्ति क्षमताहरू छन्।

3. उष्णकटिबंधीय मौसमका लागि अनुकूलित, यो समाधानले विशेष रूपमा ल्याटिन अमेरिकाको तातो र वर्षाको अवस्था अनुरूप थर्मल व्यवस्थापन, आर्द्रता प्रतिरोध, र जंग प्रतिरोधी संरचनाहरूलाई अनुकूलन गर्दछ, प्रभावकारी रूपमा सामान्य परिचालन चुनौतीहरूलाई सम्बोधन गर्दछ जस्तै उच्च तापक्रमका कारण उपकरणहरू बन्द हुने र बाहिरी पावर प्लान्टहरूमा खिया लाग्ने।

4. स्थानीय ग्रिड विशिष्टताहरूसँग अनुरूप, यसको समग्र मापदण्डहरूले मेक्सिकन विद्युतीय मापदण्डहरू पूरा गर्दछ, स्थानीय पावर कम्पनीहरूद्वारा प्रत्यक्ष ग्रिड जडान स्वीकृति सक्षम पार्दै, र यसलाई मेक्सिको, मध्य अमेरिका, र क्यारिबियन क्षेत्रमा फोटोभोल्टिक ऊर्जा भण्डारण परियोजनाहरूमा प्रतिकृति र तैनातीका लागि उपयुक्त बनाउँछ।

परियोजना सारांश

यो मेक्सिकन एकीकृत फोटोभोल्टिक र ऊर्जा भण्डारण पूर्वनिर्मित सबस्टेशन परियोजनाले विशेष रूपमा क्षेत्रको उष्णकटिबंधीय, तातो, र वर्षाको मौसमको लागि अनुकूलित मोड्युलर, व्यापक ऊर्जा वितरण समाधान प्रयोग गर्दछ, नमी प्रतिरोध, गर्मी अपव्यय, र जंग संरक्षणमा विशेष सुधारहरू प्रस्तुत गर्दछ। फ्याक्ट्री प्रिफेब्रिकेशनलाई द्रुत अन-साइट स्थापनाको साथ संयोजन गर्ने निर्माण दृष्टिकोणको प्रयोग गर्दै, यसले फोटोभोल्टिक इन्भर्सन, हालको संग्रह र वितरण, र ग्रिड जडानको लागि भोल्टेज बूस्टिंगको पूर्ण-श्रृंखला एकीकरण प्राप्त गर्दछ। समाधानले उच्च मानकीकरण प्रदर्शन गर्दछ र ल्याटिन अमेरिकामा उष्णकटिबंधीय नवीकरणीय ऊर्जा पावर स्टेशनहरूको लागि बेन्चमार्क केसको रूपमा काम गर्दछ, विदेशी PV र ऊर्जा भण्डारण टर्नकी ग्राहकहरूको लागि प्रवर्द्धनको लागि उपयुक्त।
